Lista exercícios AV1.
1. Calcule a reatância indutiva (em Ω) total por fase de uma linha trifásica transposta de 60 Hz, composta de 3
condutores (CAA tipo Rail) por fase e de comprimento total de 100 km.
Resposta: XL = 36,26 Ω

 2. Uma linha trifásica, cuja freqüência é de 60 Hz, é composta de condutores CAA (alumínio nu com alma de aço) tipo
Drake. Determine a matriz de indutância trifásica em Henry por metro e determine a matriz de reatância indutiva (em Ω
por metro do condutor). Considere 1 pé = 0,3048 m. Linha de 100 km.
Resposta:
indutância L 1,256E-06 0 0
 1,28371E-07 1,38438E-06 0 H/m
 0 -1,2837E-07 1,256E-06

reatância indutiva XL 0,000473502 0 0
 4,83946E-05 0,000521897 0 Ω
 0 -4,8395E-05 0,000473502



3. Uma linha trifásica não transposta é composta por 1 condutor CA POPPY por fase e tem 90 km de comprimento.
Calcular:
a) A indutância por fase (H/m).
b) A reatância indutiva por fase(Ω).
Resposta:
indutância L 1,71546E-06 1,38629E-07 0
 0 1,57683E-06 0 H/m
 0 1,38629E-07 1,71546E-06

reatância indutiva XL 58,20416699 4,703585955 0
 0 53,50058103 0 Ω
 0 4,703585955 58,20416699



4. Considere a transposição da linha trifásica do exercício anterior e determine:
a) A indutância por fase (H/m).
b) A reatância indutiva por fase(Ω).
Resposta:
a) 1,62304E-06 H/m
b) 55,06844302 Ω

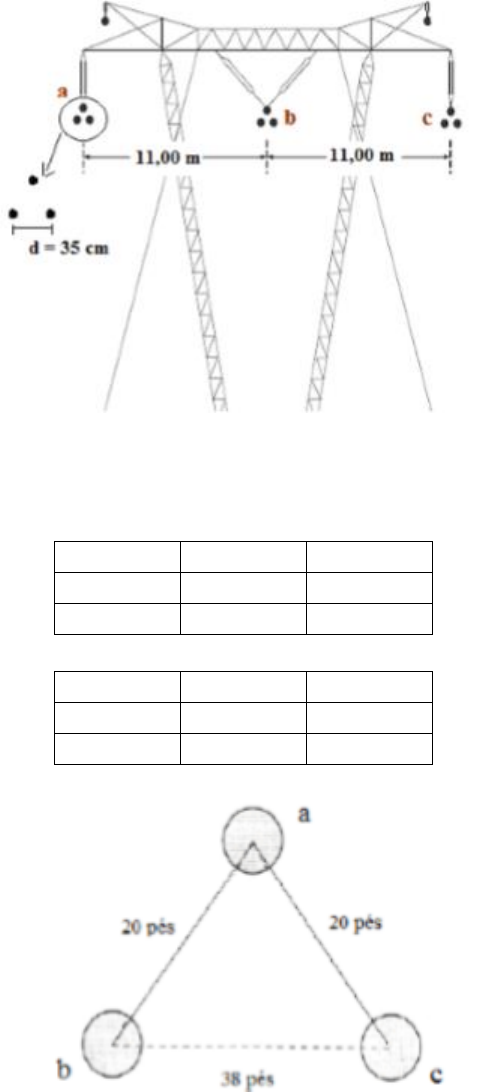

5. Para a figura a seguir, determine a indutância e a reatância indutiva por fase (por metro de condutor) da linha
trifásica com transposição, formada por condutores CAA tipo Pheasant, para uma linha de 150 km. Determine:
a) A indutância por fase (H/m).
b) A reatância indutiva por fase(Ω).
Resposta:
a) 9,6733E-07 H/m
b) 54,70121282 Ω



6. Uma linha de transmissão trifásica com transposição de condutores de 750 KV e 60 Hz, tem 400 km de extensão e
apresenta 4 condutores por fase (veja a figura a seguir). Considerando que o raio de cada condutor seja igual a 2,5 cm,
determine:
a) A reatância indutiva total por fase (em Ω).
Resposta:
a) 128,12 Ω


Formulário:
𝜇𝑜 = 4𝜋10
−7
𝜀𝑜 = 8,85. 10
−12
𝑅′ = 𝑅. 𝑒−
1
4
Indutância monofásica linha bifilar:


Indutância Linha Trifásica

Transposição:
 𝐷𝑒𝑞 = √𝐷12𝐷13𝐷23
3 = √2
3
𝐷
Cabos múltiplos:
𝑟𝐶𝑀
′ =√𝑟′. 𝑑
2

𝑟𝐶𝑀
′ =√𝑟′. 𝑑2
3

𝑟𝐶𝑀
′ =1,09√𝑟′. 𝑑3
4
