1

PROJETO DAS INSTALAÇÕES E DO LOCAL DE TRABALHO
(PROJETO DE FÁBRICA E LAYOUT)





Livro texto:

Lee Quarterman. Facilities and Workplace Design: An
Illustrated Guide. Engineering and Management Press,
Norcross, Georgia, 1997.

hse.nigc.ir/utils/getFile.aspx?Idn=4591

2

O QUE SÃO AS INSTALAÇÕES?

INSTALAÇÕES DE TRABALHO SÃO O TERRENO, CONSTRUÇÕES E EQUIPAMENTOS QUE
PROPICIAM A CAPACIDADE FÍSICA DE ADICIONAR VALOR.

AS INSTALAÇÕES SÃO BENS DURÁVEIS E CAROS, DURANDO DÉCADAS E, ALGUMAS VEZES,
SÉCULOS. AS INSTALAÇÕES ESTÃO ENTRE OS BENS MAIS CAROS DE UMA EMPRESA.

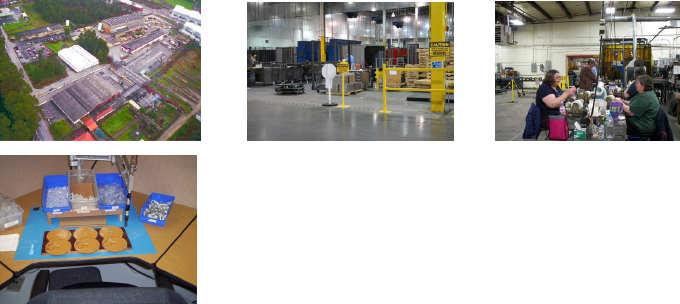

O QUE É LAYOUT?
LAYOUT INDUSTRIAL É A REPRESENTAÇÃO ESPACIAL DOS FATORES QUE CONCORREM PARA A
PRODUÇÃO ENVOLVENDO DEPARTAMENTOS, SEÇÕES, EQUIPAMENTOS, HOMENS, MATERIAIS,
E SUAS INTERAÇÕES.

3

O QUE É LAYOUT?

DENTRO DO CONJUNTO DE UMA FÁBRICA, OFICINA OU ÁREA DE TRABALHO, É A POSIÇÃO
RELATIVA DOS DEPARTAMENTOS, SEÇÕES OU ESCRITÓRIOS;

DENTRO DE CADA DEPARTAMENTO OU SEÇÃO, É A POSIÇÃO RELATIVA DOS RECURSOS DE
PRODUÇÃO E SUPRIMENTO E ACESSO ÀS ÁREAS DE ARMAZENAMENTO E DE SERVIÇOS, TUDO
RELACIONADO DENTRO DO FLUXO DE TRABALHO. Adaptado do international labour office de Genebra

4


ESCOPO DA DISCIPLINA:
Foco no planejamento (projeto) de instalações de manufatura.


APLICAÇÃO DO QUE SERÁ ESTUDADO:
Os princípios e práticas que serão estudados valem para
instalações tão variadas quanto um hospital, almoxarifado,
escola, banco ou um aeroporto.
Os conteúdos estudados valem tanto para o projeto de uma nova
instalação quanto para modificações em instalações existentes.

5

A IMPORTÂNCIA DAS INSTALAÇÕES NA ESTRATÉGIA CORPORATIVA DA ORGANIZAÇÃO:


A DURABILIDADE E O CUSTO DAS INSTALAÇÕES, E O PAPEL DESEMPENHADO EM ADICIONAR
VALOR FAZ DELAS UM IMPORTANTE
ELEMENTO ESTRATÉGICO.

UM LAYOUT DE FÁBRICA É A
MANIFESTAÇÃO FÍSICA DA ESTRATÉGIA DE
MANUFATURA DA EMPRESA.

É PRODUTO DE MILHARES DE DECISÕES,
PASSADAS E PRESENTES.



INSTALAÇÕES
PRODUTOS
EST. ORGANIZACIONAL

PROCESSOS



6

OBJETIVOS DO PROJETO DAS INSTALAÇÕES


Utilizar eficientemente pessoas, equipamentos, espaço e energia;
Melhorar o manuseio e armazenagem de materiais, bem como na
organização geral da fábrica.
Melhorar a segurança no trabalho e a satisfação dos
trabalhadores.
Torna-la adaptável e de fácil manutenção....



7

MOTIVAÇÕES PARA REPROJETO DAS INSTALAÇÕES

Novas filosofias de produção (p. ex: produção enxuta).
Introdução de novos produtos.
Normas de segurança e saúde no trabalho cada vez mais
rigorosas.
Inclusão de pessoas com necessidades especiais.
Segurança patrimonial.
Prevenção de incêndios.
Conservação de energia...

8





INSTALAÇÕES DE TRABALHO DENTRO
DA HISTÓRIA MODERNA


9


INSTALAÇÕES DE TRABALHO DENTRO DA HISTÓRIA MODERNA
Idade Média




AS OFICINAS QUE SERVIAM AS
NECESSIDADES DOS ARTESÃOS FORAM
AS INSTALAÇÕES INDUSTRIAIS DA IDADE
MÉDIA.
ELAS ERAM PEQUENAS E FOCADAS EM
HABILIDADES SIMPLES, TAIS COMO,
FÁBRICAS DE ARMAS, FÁBRICAS DE
SAPATOS OU FÁBRICAS DE SELAS.
TINHAM ARRANJOS SIMPLES E CLAROS.
10

INSTALAÇÕES DE TRABALHO DENTRO DA HISTÓRIA MODERNA
Revolução Industrial



DURANTE A REVOLUÇÃO INDUSTRIAL AS FONTES
DE FORÇA E A MOVIMENTAÇÃO DA MATÉRIA-
PRIMA DETERMINARAM O PROJETO DAS
INSTALAÇÕES.
FÁBRICAS DE FERRO E AÇO FORAM LOCALIZADAS
PRÓXIMAS A HIDROVIAS E ESTRADAS, OU LOCAIS
DE MINERAÇÃO;
TRANSPORTE DE CARVÃO, MINÉRIO DE FERRO E
CALCÁRIO DOMINARAM SEUS PROJETOS.
FÁBRICAS TÊXTEIS REQUERIAM ENERGIA PROVENIENTES DE CORRENTES DE ÁGUA, E PESADOS EIXOS E
CORREIAS DOMINAVAM OS ARRANJOS FÍSICOS.
11

INSTALAÇÕES DE TRABALHO DENTRO DA HISTÓRIA MODERNA
Século XX




NO INÍCIO DO SÉCULO XX, A PROGRESSÃO DA TECNOLOGIA DE
PRODUÇÃO EM MASSA REQUEREU INSTALAÇÕES QUE
APERFEIÇOASSEM O FLUXO DO MATERIAL.
A MICRO DIVISÃO DO TRABALHO FEZ COM QUE AS HABILIDADES
FOSSEM CONSIDERADAS MENOS IMPORTANTES DO QUE A EFICIENTE
MOVIMENTAÇÃO DO PRODUTO.
NA SEGUNDA METADE DO SÉCULO XX, INFORMAÇÃO E CONHECIMENTO PASSARAM A
DOMINAR A PRODUÇÃO INDUSTRIAL.
A EDUCAÇÃO E AS HABILIDADES DA FORÇA DE TRABALHO EM PAÍSES
INDUSTRIALIZADOS DO MUNDO AUMENTARAM.
COMO CONSEQUÊNCIA, AS INSTALAÇÕES INDUSTRIAIS PRECISARAM SER PROJETADAS
DE FORMA A OTIMIZAR A COORDENAÇÃO DE PESSOAS, PROCESSOS E PRODUTOS,
FACILITANDO A COMUNICAÇÃO E O TRABALHO EM EQUIPE.
12

MUDANÇAS DE TECNOLOGIAS, CULTURA, POLÍTICA, AMBIENTE
COMPETITIVO PODEM, RAPIDAMENTE, TORNAR UMA INSTALAÇÃO
OBSOLETA.

INSTALAÇÕES QUE SÃO ADAPTADAS COM FACILIDADE ÀS MUDANÇAS
OCORRIDAS NO AMBIENTE COMPETITIVO PODEM SER UMA FONTE DE
VANTAGEM PARA SEUS PROPRIETÁRIOS.


SEGUNDO ABRAHAM LINCOLN: “OS DOGMAS DO NOSSO PASSADO CALMO SÃO INADEQUADOS PARA O
NOSSO PRESENTE TEMPESTUOSO. ASSIM COMO AS SITUAÇÕES SÃO NOVAS, TAMBÉM DEVEMOS PENSAR
DE UMA FORMA NOVA.”.

13


AS ABORDAGENS DO PROJETO DE INSTALAÇÕES INDUSTRIAIS:
 BASEADA NA EXPERIÊNCIA;
 CENTRADA NA CONSTRUÇÃO;
 ABORDAGEM DA CLONAGEM;
 ABORDAGEM “BOTTOM-UP”;
 ABORDAGEM SISTEMÁTICA (SLP)
 ABORDAGEM ESTRATÉGICA;
 ABORDAGEM FAC-PLAN

14

ABORDAGEM BASEADA NA EXPERIÊNCIA:

O PROJETO DAS INSTALAÇÕES É BASEADO NA EXPERIÊNCIA, SENSO COMUM E INSTINTO.
A EXPERIÊNCIA DOS MEMBROS MAIS VELHOS DA ORGANIZAÇÃO É VALIOSA NO QUE DIZ
RESPEITO AO QUE FUNCIONA OU NÃO.

CONTUDO A EXPERIÊNCIA PODE SE TORNAR OBSOLETA DEVIDO ÀS NOVAS TECNOLOGIAS E FORMAS DE
ORGANIZAÇÃO.
ESTE TIPO DE ABORDAGEM, NORMALMENTE, NÃO É BEM ORGANIZADA E RESULTA DA MEMÓRIA DE UM
OU POUCOS INDIVÍDUOS. DETALHES PODEM SER ESQUECIDOS.

15

ABORDAGEM CENTRADA NA CONSTRUÇÃO


É FREQUENTE UTILIZAR-SE A SUNTUOSIDADE DE UM PRÉDIO PARA EVIDENCIAR PODER FINANCEIRO OU
CAPACIDADE TECNOLÓGICA.
É UMA FORMA LEGÍTIMA DE PROPAGANDA.
SÃO EXEMPLOS ALGUNS PRÉDIOS GOVERNAMENTAIS OU
MESMO PRIVADOS.
ESTA ABORDAGEM ESTÁ FOCADA NA CONSTRUÇÃO E
NOS PRÉDIOS.
O PRODUTO FINAL É, FREQUENTEMENTE, IMPONENTE E,
ÀS VEZES, UMA OBRA DE ARTE, MAS PODE NÃO
SATISFAZER AS NECESSIDADES OPERACIONAIS DO
NEGÓCIO.

16

ABORDAGEM DA CLONAGEM


SE A INSTALAÇÃO EXISTENTE É EFICIENTE E SE AS CONDIÇÕES SÃO AS MESMAS, ESTE TIPO DE ABORDAGEM
FUNCIONA BEM.
PARA A MAIOR PARTE DOS CASOS, NO ENTANTO, A CLONAGEM TEM USO LIMITADO, PORQUE LOCAIS,
PROCESSOS E PESSOAS SÃO DIFERENTES.
A CLONAGEM DEVE SER APLICADA APENAS ONDE FOR APROPRIADA.
A CLONAGEM SIMPLESMENTE REPRODUZ UMA INSTALAÇÃO JÁ
EXISTENTE OU PARTE DELA.
É UMA ABORDAGEM EXTREMAMENTE RÁPIDA.
17

ABORDAGEM BOTTOM UP

ESSA ABORDAGEM COMEÇA PELOS DETALHES. QUANTAS ESCRIVANINHAS? QUANTAS MÁQUINAS?
QUANTAS PESSOAS? E, A PARTIR DAÍ, AS UNIDADES DEPARTAMENTAIS E, DEPOIS, O PROJETO DE TODA A
EMPRESA.
É UMA ABORDAGEM APROPRIADA SE TODOS OS DETALHES E COMO ELES SE ENCAIXARÃO NO SISTEMA
SÃO CONHECIDOS, SE HOUVER TEMPO E SE OS DETALHES NÃO FOREM MODIFICADOS.
TAIS CONDIÇÕES SÃO MUITAS VEZES ENCONTRADAS EM ESCRITÓRIOS OU EM PEQUENAS FÁBRICAS
OPERANDO EM AMBIENTES ESTÁVEIS.


18

ABORDAGEM SISTEMÁTICA (SYSTEMATIC LAYOUT PLANNING – SLP)

PROPOSTO POR MUTHER (1973) REPRESENTA UMA METODOLOGIA QUE TEM UMA GRANDE
APLICABILIDADE NO PROJETO E NO REPROJETO DE LAYOUT, ESPECIALMENTE EM LAYOUTS FUNCIONAIS.
UTILIZA PROCEDIMENTOS, CONVENÇÕES E FASESE AJUDA O PROJETISTA A ENTENDER O QUE FAZER A
CADA FASE DO PROJETO.
PROPORCIONA ECONOMIA DE TEMPO E ESFORÇO.
EXISTE A VERSÃO SIMPLIFICADA E A VERSÃO COMPLETA DO MÉTODO SLP.

19


ABORDAGEM SISTEMÁTICA (SYSTEMATIC LAYOUT PLANNING – SLP)


20

ABORDAGEM ESTRATÉGICA

A ABORDAGEM ESTRATÉGICA É TOP-DOWN.
ESSA ABORDAGEM ESTABELECE AS POLÍTICAS ANTES E ARRANJA TECNOLOGIA, ORGANIZAÇÃO E
INSTALAÇÕES PARA DAR-LHES SUPORTE.
ESTA ABORDAGEM É DIRETA E TEM UM PROPÓSITO.
PERMITE A TODOS OS ENVOLVIDOS NO PROJETO SEGUIR A MESMA DIREÇÃO.
É INSUFICIENTE SE FOR UTILIZADA ISOLADAMENTE, POIS NÃO DIZ AOS PROJETISTAS O QUE FAZER.


21

ABORDAGEM FAC PLAN

ESTE MÉTODO COMBINA ASPECTOS DE VARIAS ABORDAGENS.
TEM SISTEMA E ESTRUTURA E INCLUI A DIMENSÃO ESTRATÉGICA. TAMBÉM SE UTILIZA DO
CONHECIMENTO E EXPERIÊNCIA DAQUELES QUE UTILIZAM AS INSTALAÇÕES.
PODE SER IMPLEMENTADO A PARTIR DO DETALHE EM DIREÇÃO AO NÍVEL GERAL OU VICE-VERSA, QUANDO
NECESSÁRIO.
FAC-PLAN UTILIZA UMA HIERARQUIA DOS NÍVEIS DE DETALHE.
DIAGRAMAS DE FLUXO DE PROCEDIMENTO ORIENTAM O PROJETISTA ATRAVÉS DE CADA TAREFA E
AUXILIAM NO PROCESSO DECISÓRIO.

22

O PAPEL DO ENGENHEIRO DE PRODUÇÃO NO PROJETO DAS INSTALAÇÕES

O PROJETO COMPLETO DE INSTALAÇÕES INDUSTRIAIS REQUER A PARTICIPAÇÃO DE VÁRIOS TIPOS DE
PROFISSIONAIS COMO, POR EXEMPLO, ENGENHEIROS ESTRUTURAIS, ARQUITETOS, ENGENHEIROS DE
PROCESSOS, GERENTES, PESSOAL DE VENDAS E MARKETING, RECURSOS HUMANOS, CONTADORES, ETC.

OS ENGENHEIROS DE PRODUÇÃO, TANTO PODEM DESEMPENHAR UM PAPEL MAIS ESTREITO, DEFININDO O
ARRANJO DOS EQUIPAMENTOS E OS PROCESSOS, OU PODEM ASSUMIR UM PAPEL MAIS ABRANGENTE,
COMO CATALIZADOR DO DEBATE ESTRATÉGICO NO PROJETO DO USO DO ESPAÇO, REPORTANDO-SE À
ALTA DIREÇÃO.

O PAPEL DESEMPENHADO PELO ENGENHEIRO DE PRODUÇÃO VAI DEPENDER DA SUA EXPERIÊNCIA,
EDUCAÇÃO, COMPREENSÃO, MATURIDADE E CAPACIDADE DE RELACIONAMENTO.
