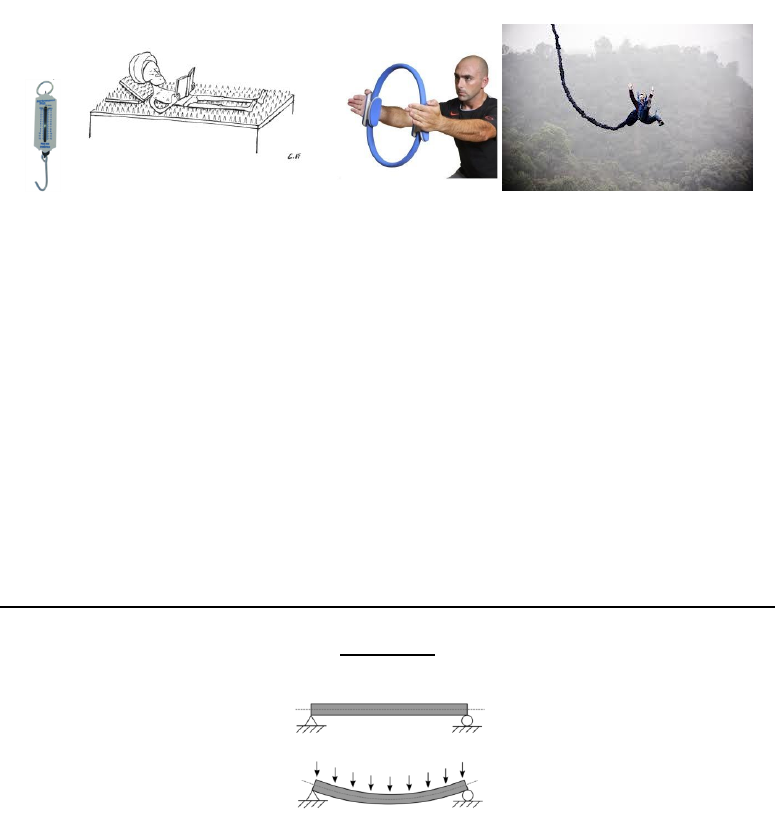

1 Livro brinde via Internet edição 04 de janeiro de 2015 “ Crônicas ( quase impossíveis ) de Resistência dos Materiais ” Receba grátis via Internet o mais novo trabalho/ livro do Eng. Manoel Henrique Campos Botelho A Resistência dos Materiais nunca mais será a mesma. Mais de 70 pg de texto sobre mais de trinta crônicas ( curiosas ou quase impossíveis ) explicando por agradáveis exemplos a RM. Autoria Manoel Henrique Campos Botelho Email : manoelbotelho@terra.com.br O autor da “ Coleção Concreto armado eu te am ” Basta solicitar e nós enviamos via Internet como brinde. Promoção do livro “ Resistência dos Materiais para entender e gostar “ Apresentação estética preliminar --- Alguns desenhos simplesmente esboçados 2 28 de novembro de 2014 Crônicas ( quase impossíveis ) da RM ( Resistência dos Materiais ) Índice Apresentação 0- Apresentamos o Sr. Young. Módulo de Deformabilidade E. O mesmo de Módulo de Elasticidade 1 - O fracasso do atentado a Adolf Hitler, explicado pela RM 2- Dois tipos de trampolins e suas consequências atléticas explicadas pela RM 3 - Explicando os utensílios da cozinha: faca com ponta, faca sem ponta e o garfo segundo a RM 4 - As faixas de estiramento ( tração ) de Fisioterapia com dois comprimentos e suas consequências 5 O aro de metal ( flex ring ) usado em Fisioterapia ora comprimido ora tracionado e sua explicação pela RM e pela fisiologia muscular 6- O monumento megalítico de Stonehenge, Inglaterra , o Paternon de Atenas, Grécia e os arcos romanos. 7 Explicando o mistério da viga simples de um só vão e só uma articulação 8 - O faquir deitado em uma cama de mil pregos 9 - Explicação usando a RM do uso da vara de marmelo delicadamente surrando alunos como eficiente sistema didático de aprendizado 10 - A explicação do excelente funcionamento didático da palmatória pela RM. 11 – A explicação da função do prego de madeira pela RM 12 - Peso próprio causa flambagem ? - 13 - Pescoços de motociclistas cortados por fios não muito fortes. A injusta acusação à linha com pó de vidro ( chamado em alguns locais de cerol ). Nós corajosamente acusamos o verdadeiro culpado. 14 - Qualidade de chapas de aço e rebitagem. O mistério do rápido afundamento do navio Titanic 15 - Entendendo o funcionamento da extração de garapa nas usinas de açúcar nos tempos do Brasil Colônia e a sábia e simples sugestão do Prof. Young que aumentou a produção de garapa e portanto a produção do açúcar. -16 - A estrutura -- monumento estruturalmente impossível . Como foi resolvido o problema 17 -Instalação de arquibancadas metálicas de carnaval em um terreno péssimo. O caminho isostático e o caminho hiperestático de colocação das arquibancadas. .Qual você escolheria ? 3 18 - Vários caminhos para entender o projeto e funcionamento das vigas continuas 19- Quando o Módulo de Young ajuda e quando o Módulo de Young atrapalha .Você saberá como usar 20- Usando a sagrada Resistência dos Materiais a soberana FIFA alterou a forma da seção transversal das sagradas “ traves “ do gol do futebol , 21 – O terrível erro conceitual na colocação de telhas de tipo canal na cobertura de um local de estacionamento de carros 22 - Acusação – Os médicos abandonaram uma fidelíssima companheira e com isso receberam a pena de não mais poderem medir o IMC – Índice de Massa Corporal, mas no final desta crônica, e como toda crônica, um final feliz... 23 - O acidente do “ body jump “ 24 - Caso real , real , real de estrutura engastada e estrutura semi engastada e até estrutura semi semi semi engastada e põe semi ai.... 25- Os falsos dispositivos de segurança de uma panela de pressão 26 - O mistério dos eixos de seção transversal quadrada. Ele é mais comum que os eixos de seção transversal circular . Denúncia: você tem ao menos uns cinco eixos na sua casa com essa característica de eixo de seção quadrada . 27- Denúncia. Um corpo de prova submetido a esforços de compressão rompeu por esforços de cisalhamento . Como pode ? 28 - Ordem Del Rey “ Deixai rasgar as velas dos veleiros “. E com isso os portugueses navegaram por todo o mundo .criando, como os ingleses, um reino onde o sol nunca se punha 29 – A diferença entre elasticidade e a Theoria da Helasticydade, pela primeira vez contada. 30 – Barra que foi deformada e depois foi forçada a voltar a sua forma original e agora, sem esforço externo, guarda marcas do seu sacrifício 31- O teste do martelinho de percussão das rodas dos trens ou por que “ los sinos dobram 1 ” 32 – Por que as laminas das guilhotinas da Revolução Francesa que cortaram os pescoços de Luis XVI e de Maria Antonieta tem seu fio inclinado e não horizontal ? 111 A forma hispânica “ lós sinos dobram “ é uma lembrança do filme “ Por quem lós sinos dobram “ referente à Guerra Civil Espanhola. 4 O que há a mais para ler: Livro - “ Resistência dos Materiais para entender e gostar “ de Manoel Henrique Campos Botelho – Editora Blucher e - “ Estruturas da Natureza “ - “ Máquinas da Natureza “ Ambos livros do Eng. Augusto Carlos Vasconcelos - Editora Studio Nobel E vem ai de Manoel Henrique Campos Botelho “ Resistência dos Materiais para a área industrial mecânica “ 5 0 -Apresentamos o Sr. Young - Módulo de Deformabilidade E ( o mesmo de módulo de elasticidade ). Quero apresentar o Sr. Young e sua lei sobre deformações de materiais assunto muito, mas muito importante mesmo, na Resistência dos Materiais . Thomas Young , cientista inglês introduziu o conceito de Módulo de Deformabilidade em 1807 e esse módulo passou a ter o nome Módulo de Young ( E ) . Também tem a denominação de Módulo de Elasticidade . Na essência esses termos significam as mesmas coisas ou seja que peças de aço se deformam com lei linear o mesmo acontecendo com peças de madeira ou de concreto ( pedra artificial ), mas cada material tem seu valor de deformabilidade ou seja cada material tem seu E. Ver gráfico a seguir. O uso do Módulo de Deformabilidade E tem duas funções: - ajuda a determinar deformações das estruturas esforçadas, - ajuda a entrar nas intimidades das estruturas hiperestáticas descobrindo seus aspectos não determináveis antes disso. Nas estruturas isostáticas o uso de E é só para estimar as deformações. Numa viga continua que é uma estrutura hiperestática nós conseguimos determinar as reações e com isso traçamos os diagramas de forças cortantes e momentos fletores usando o conceito de Módulo de Young.Dados exemplificativos do Módulo de Young ( valores médios ) E ( kgf/mm2 ) ( valor médio ) Aço 20.000 Granito 4.000 Madeira dura ( carvalho ) 1.200 Madeira mole 500 6 Ref. “ Curso Básico de Resistência de los Materiales “ Aaron Helfgot – Faculdade de Engenharia de Mar de Plata, Argentina. Nota . O saudoso Eng. Paulo Franco Rocha dizia que o “ Módulo de Deformabilidade “ de um material deveria se chamar de “ Módulo de Não Deformabilidade “ pois quanto maior o valor de E, menos ele se deforma. Justas palavras. 1 – O fracasso do atentado a Adolf Hitler,- explicado pela RM Pequena introdução.Para melhor entender o atentado a Adolf Hitler coloque duas cadeiras , uma de assento algo duro ( madeira, aço etc ) e outra com assento bem mole como um estofado. Sente-se em cada cadeira e veja como você se levanta em cada uma das cadeiras. Na cadeira de assento algo duro você levanta com sucesso indo para uma posição alta. Na cadeira com assento bem mole você levanta mas não tão alto como no outro caso . A explicação é que na cadeira de assento algo duro toda a sua energia colocada á disposição para se levantar é usada para dar energia potencial a você e no caso de cadeira de assento mole parte da energia é usada para deformar o assento e só o resto é usada para te levantar. Logo no mesmo esforço a energia transmitida ao corpo é maior no uso da cadeira de assento duro que no assento mole . 7 Da literatura e filmes podemos explicar. Na Segunda Guerra Mundial, a partir de um certo momento, a maré da vitória virou e a Alemanha teve que encarar a sua perspectiva de derrota. Para poupar vidas dos alemães e dos outros lados, um grupo de oficiais alemães, de alto nível, decidiu matar Adolf Hitler. Para isso esperaram uma reunião do alto comando nazista e na sala onde costumava haver uma reunião desse alto comando, foi planejado colocar debaixo da mesa central um dispositivo tipo bomba relógio e perto do ( cadeira ) local onde Hitler costumeiramente se sentava. Na hora da reunião, Hitler presente, a bomba realmente explodiu mas apenas machucou Hitler. Se a bomba explodiu por que esse resultado tão pobre ? Aconteceram três fatores que inibiram o efeito explosivo da bomba. Foram eles e nosso objetivo é o objetivo didático ligado ao uso da RM´, deixando aos historiadores os detalhes históricos : 1) - a reunião foi não no bunker subterrâneo ( mais de 15 m de profundidade no terreno ) de concreto armado do ditador e sim numa construção externa, tipo carramanchão, feito de estrutura de madeira exposta ao tempo , ou seja uma estrutura altamente deformável. . A bomba portanto foi então colocada nessa construção de madeira exposta ao tempo. Ao explodir a bomba a construção altamente deformável de madeira absorveu boa parte da energia da explosão voando . Se a explosão tivesse acontecido no bunker enterrado de concreto armado, como essa estrutura não teria como se deformar, quase toda a energia atingiria os corpos dos participantes na reunião, alcançando o objetivo maior e específico.. 2)- havia uma mesa, no centro da sala e em cima da pasta com a bomba e essa mesa era um obstáculo e um protetor na explosão do cômodo, diminuindo o impacto nos corpos dos participantes. Assim quando a bomba explodiu parte da sua energia foi dissipada ou distribuída por todo o ambiente da sala e os corpos dos presentes sofreram menos. 3) - dizem que, sem maiores intenções, depois que o oficial de alta patente que colocara a mala com o explosivo e dizendo que ia atender a um telefonema , a mala teria sido, sem outros interesses, ligeiramente empurrada inadvertidamente com os pés de alguém e com isso a mala explosiva se afastou algo do ponto bem próximo onde ficava o ditador nazista. 8 Conclusão : a mala explodiu mas os três fatores citados diminuíram as consequências nos corpos dos participantes e com isso as consequências médicas no corpo de Adolfo Hitler, não foram a ponto de matá-lo na ocasião, mas ele se machucou.. Se a guerra terminasse como consequência da morte de Hitler face a esse atentado, centenas de milhares de seres dos dois lados do conflito não teriam sido mortos. Nota – segundo alguns autores a profundidade do bunker era superior não a 5 m e sim 15 m. 9 2 Dois tipos de trampolins e suas consequências atléticas explicadas pela RM Existem sumariamente dois tipos de trampolins usados em competições de saltos em piscinas. Vamos a eles. Trampolim fixo , em geral construído em estrutura de concreto armado. O atleta pula do seu alto e no pulo faz as piruetas valorizadas no concurso . Uma observação atenta mostra que o atleta não sobe mais que a altura em que estava no início da apresentação. Trampolim flexível : em geral uma prancha de madeira flexível e colocada na posição deitada ( mais deformável ) .. O atleta vai pulando em ritmo com a deformação da prancha e com o seu esforço esse atleta ganha altura em relação à altura inicial da prancha. Para isso o atleta vai acumulando energia para conseguir subir para maiores alturas. Isso só é possível face á deformação da prancha que funciona como se fosse uma mola que vai armazenando e devolvendo energia.na forma de energia potencial de altura. Em relação à prancha, o atleta sobe, diferentemente do trampolim fixo que não 10 armazena energia e o atleta só desce, apesar de suas piruetas acrobáticas valorizadas pelos juízes da competição.. 3 - Explicando os utensílios da cozinha: faca com ponta, faca sem ponta e o garfo segundo a RM. Faca principal da cozinha .( de preparação da comida na cozinha ou seja com ponta aguda . Ela não vai para a mesa do jantar ) Essa faca principal tem na cozinha as funções de: - corte - puncionamento . Quem dá as condições de corte é sua lâmina bem fina na extremidade e bem dura. Para ser bem dura o material tem que ser o aço. Nos primeiros tempos da humanidade essas facas eram pedras lascadas e polidas. Essa faca, ao cortar pedaços de carne , legumes etc , sua lâmina sofre compressão e portanto pode sofrer flambagem. Por isso, essa faca é fabricada muito fina na posição de corte, ganhando espessura depois do trecho inferior de corte, exatamente para combater a flambagem. Olhando-se com cuidado uma dessas facas ela pode chegar a ter até três espessuras crescentes para atender ao corte e para resistir à flambagem. Uma das extremidades da lâmina é pontuda para fisgar ( puncionar ) pedaços de comida a preparar. Cabo de material Isolante termicamente 11 Faca de mesa A faca de mesa tem as mesmas características da faca da cozinha. Se for para churrascos pode ter ponta aguçada para efeito de puncionamento de pedaços de comidinhas . Em jantares finos essa ponta é desnecessária ou incomum e então a extremidade é produzida curva e sem ponta.. Resumindo : se a faca de mesa for de jantar de gala só tem funções de corte. Se for de churrasco tem a ponta afiada para espetar ( puncionar ) pequenos pedaços de carne. Garfo Tem funções principais de puncionamento, espetando pequenos pedaços de comida. Assim um pedaço de comida, se espetado pelo garfo, fica preso no prato como uma peça engastada e a ação posterior de corte por uma faca é mais efetiva pois a peça não se move ou seja toda a energia vai para o corte. Pontas agudas para gerar puncionamento 12 Nota – No passado ( até os anos cinquenta do século XX ) só a assim chamada serra ( faca ) de pão era serrilhada ou seja com o aumento da áreas de corte. Hoje talvez pela evolução da tecnologia em facas populares de cozinha ou de churrasco tem sua lâmina serrilhada o que favorece o corte. Nota – Umfamoso fabricante de facas especiais declarava: - minha faca é feita com um tipo de aço que enferruja, - minha faca é feita com um tipo de aço que perde o corte, - mas minha faca bem mantida e amolada, face ao tipo de aço com que é feita, ela tem um corte insuperável.... Ou seja as três qualidades podiam ter para o usuário conflitos internos mas cortava muito bem. . 4 - As faixas de estiramento ( tração ) usadas em da Fisioterapia com dois comprimentos e suas consequências Uma excelente fisioterapeuta de nome Natalia orientava seus pacientes para puxar uma faixa de plástico de um ponto amarrado a uma estrutura a outro ponto A . Com o evoluir do tratamento , meses depois, tinha-se de puxar a faixa até um mesmo ponto A mas com uma faixa mais curta . Um aluno reclamou essa era uma situação mais difícil e cansava muito mas a fisioterapeuta respondeu que era impressão dele pois as faixas, afinal de contas eram do mesmo material .. O aluno que tinha estudado RM alertou que pela Lei de Young ,idênticas deformações com faixas de comprimentos diferentes exigiam forças desiguais. A fisioterapeuta encerrou a conversa dizendo que quem mandava na academia de fisioterapia era ela e não esse tal de Sr. Young faca para churrascos com ponta e lâmina serrilhada. A ponta é para espetar pedaços de carne E a lâmina serrilhada é para facilitar o corte 13 Respeitosamente, a fisioterapeuta estava errada como se mostra a seguir : Nota didática- A elongação de uma faixa tracionada é proporcional ao seu comprimento original. Se duas faixas de diferentes comprimentos e mesmo material ( E ) submetidas á forças iguais, a mais comprida se elongará mais que a menos comprida. Por conseguinte se duas faixas do mesmo material ( E ) mas com comprimentos diferentes ( L1 > L2 ) tem que chegar á mesma posição ( ver desenho ) deformada então F1 < F2.. Espero que a excelente fisioterapeuta Natália não leia esta crônica pois ela é meio brava, mas capaz e dedicada... 14 5 - O aro de metal ( flex ring ) usado em Fisioterapia, ora comprimido, ora tracionado e sua explicação pela RM e pela fisiologia muscular Este autor recebeu email de leitor perguntando : Faço fisioterapia e a fisioterapeuta é ótima, chama-se Karin, de ascendência nipônica e é muito exigente. Ter de repetir exercícios quando mal executados é o mínimo que acontece e com isso a sessão se prolonga mais . Um dos exercícios dessa fisioterapeuta é: - inicialmente comprimir com as mãos um aro metálico chamado de flex ring,( anel de flexão ) - e depois esticar também com as mãos esse aro metálico . O que me chama atenção é o fato das deformações da compressão no aro serem bem maiores que as deformações no estiramento do aro. Qual a explicação dessa diferença ? A RM explicaria tal mistério ? Ver desenho Para mesmas forças F os aros de metal deformam-se mais na deformação do que na tração 15 Antes de procurar a causa do fenômeno na RM a questão foi encaminhada para a exigentérrima fisioterapeuta Karin que respondeu:. “ Nos limites da interpretação da Fisioterapia o fenômeno se explica por uma aspecto muscular. Quando fazemos os dois movimentos, são diferentes os músculos solicitados e os músculos que comprimem o aro são naturalmente mais fortes que os outros músculos que procuram abrir o aro. “ Conclusão : o fenômeno apresentado de diferentes deformações ou na tração ou na compressão não era um fenômeno da RM e sim da Fisioterapia Muscular. Eu acredito em tudo de Fisioterapia que Karin fala pois : “ Se Roma locuta, causa finita “ ou seja se o mestre fala o assunto está encerrado . A expressão Roma, como mestre, é oriunda da época distante do Império Romano onde tudo se decidia em Roma, capital do Império Romano...... 6 - O monumento megalítico de Stonehenge, Inglaterra, o Paternon de Atenas, Grécia e os arcos romanos Na Inglaterra existe no local chamado de Stonehenge com construções humanas de milhares de anos atrás usando enormes pedras formando vigas de um só vão e colunas com objetivos possivelmente religiosos , observação astronômicas e no passado os dois aspectos eram quase que unificados. Ao se olhar esses monumentos vê-se que eles abusaram da construção tipo viga de um só vão simplesmente apoiada em duas pedras de aspecto vertical ( colunas ) . Temos ai então um exemplo perfeito de : - viga com dois apoios simples, - carregamento suportando apenas o peso próprio das pedras. No Paternon de Atenas, construído também usando vigas de apoios simples em colunas usando pedra calcaria, ficam visíveis : - o material pedra para vencer alturas como pilar é ótimo pois são muito altos os pés direitos do Paternon - o material pedra para vencer como viga vãos horizontais não é muito eficiente ou seja a pedra é pouco resistente à tração que ocorre no meio da viga e por isso os vãos são bem reduzidos. Foram os romanos que 16 reconhecendo a limitação das estruturas de eixo reto como vigas, começaram a enganar a Mãe Natureza usando arcos nas suas pontes sobre espaços vazios.Nos arcos as pedras só sofrem compressão mas pedras resistem bem à compressão. A solução arcos foi também usada em igrejas e em construções em geral. 17 7 - Explicando o mistério da viga simples de um só vão e só uma articulação Um estudante atento de RM chamado de Adão observou que nos exercícios dos livros de RM de vigas de um só vão recebendo uma carga, um dos apoios sempre era do tipo articulação ( um ponto fixo ) e o outro apoio era de apoio carrinho ou seja que permitiria alguma translação( afastamento horizontal ) . Em todo o livro de RM isso se repetia. Nunca se usavam nessas vigas de um só vão dois apoios tipo articulação ou sejam dois pontos fixos . . Por que ????? Conversando isso com um colega de nome Souzinha ,( meio medíocre ) esse colega respondeu: - não se preocupe. Ou é detalhe de norma ou foi preferência do desenhista que ilustrou o livro e portanto um detalhe sem importância estrutural fenomenológica e não devemos procurar chifres em cabeça de cavalos... O aluno atento todavia não se satisfez e saiu à procura de uma explicação do fenômeno de todo o esquema de uma viga simples de um só vão sempre ter numa extremidade um apoio carrinho que permite um deslocamento horizontal da peça enquanto que o outro apoio é uma articulação que permite giro mas não permite deslocamento. Um professor de RM depois de pensar, ao ouvir a consulta respondeu: - nos menores frascos os melhores perfumes. Atrás da explicação que vou te dar do por que um dos apoios é obrigatoriamente de apoio simples temos um importantíssimo conceito de RM e que é o seguinte: desenho 18 Outra explicação . A viga ao receber a carga vertical se deforma e desforma significa alongamento para criar a famosa “ barriga de deformação “ . Como o apoio B é um apoio simples a vigota como que se desloca nesse ponto . No apoio A ela não consegue se deslocar na sua extremidade pois é apoio articulação. Com a viga com um apoio tipo articulação e outro como apoio simples a viga se deforma como o desenho mostra atendendo à aplicação da força F1. Se a viga tivesse duas articulações ( pontos fixos ) a viga sofreria do apoio B uma tentativa de obstaculização impedindo sua deformação. Logo usando duas articulações caímos numa situação do chamado “ estado duplo de tensão “ , um estado face ao carregamento vertical da força F1 e um outro estado de tração introduzido pela articulação em B, .que impede a deformação . Ao apresentar o estudo da viga de um só vão com uma articulação e um apoio carrinhoestudaremos um caso de “ estado simples ( único ) de tensão “ onde podemos estudar de forma exclusiva a deformação sem interferência do apoio B da viga . Esse principio de isolar o que realmente interessa, evitando confusão ( poluição ) de situações pode ser atribuído ao filósofo da Idade Média chamado de Ockam ( frade franciscano século XIV ) com o seu princípio chamado de “ 19 Navalha de Ockam “ que diz para separarmos em situações lógicas, dos fenômenos, tudo o que pode ser supérfluo, interferindo na sua explicação... Na prática esse pensador tecnológico declarava em latim, agora traduzido:: “- A Mãe Natureza adora o simples e detesta o complexo desnecessário...” Este cronista MHCB entendeu o conceito e o por que do esquema funcional da viga de um vão com um apoio simples e uma articulação carrinho. . Nota . O esquema a seguir tirado de uma velha publicação tem um erro conceitual: Notar que uma vertical passando pelos apoios à direita passa pelos dois apoios. Isso é impossível pois ao se deformar a viga tem de trazer o apoio da direita para dentro ( para a esquerda ) e o desenho não mostra isso. 8 - O faquir deitado em uma cama de mil pregos Um artista do estilo “ faquir indiano “ chegou a uma cidade do interior do pais dizendo estar vindo direto da Índia,( como dizem todos os faquires ) para aquela cidade anunciando que dormiria em cima de uma cama com mil pregos. Tudo isso aconteceria no único clube da cidade com entrada paga, começando no próximo fim de semana. O faquir, como os mágicos, que são muito honestos e não enganam ninguém, avisou que trazia a cama de outra cidade da Índia onde se apresentara e que as pontas dos pregos eram arredondadas ou seja desbastadas dos seus efeitos cruéis de agudo puncionamento, mas ainda bem pontudas. Para apimentar ainda mais sua apresentação no fim de semana que se aproximava, pediu pelos jornais da cidade que um professor de matemática e um engenheiro da prefeitura fizessem laudos atestando as características da cama de mil pregos, 20 . Os dois profissionais da cidade aceitaram dar os laudos e depois de cuidadosa inspeção na cama de mil pregos deram seus pareceres. O parecer do professor de Matemática foi : - Atesto que quantifiquei o número de pregos e para minha surpresa, são mais de 1.000 pregos pois são 50 ( cinquenta ) fileiras de pregos numa direção e 22 ( vinte e dois fileiras ) na outra direção dando mais que 1.000 pregos e sim 1.100 pregos. Se o faquir nessa cama se deitar será um milagre, ainda mais aumentado ( ???!!! ) o esforço de estar sobre não 1.000 mas sim 1.100 pregos ... O engenheiro da prefeitura, que era professor de Física, aliás, do único colégio da cidade, também atestou : Atesto que os pregos são de aço, já algo oxidados pelo uso mas aço oxidado tem praticamente o mesmo E ( Módulo de Deformabilidade ) 2 que aço sem oxidação . Mas passava pela cidade um professor de RM que foi solicitado também de dar seu parecer sobre tão milagrosa cama que tinha não 1.000 pregos e sim 1.100 pregos, talvez aumentando o sacrifício do pobre faquir. O surpreendente parecer do Professor de RM ao principal jornal da cidade foi:’ : - Nos fenômenos de puncionamento, como o em pauta, ao contrário do que o leigo possa imaginar quanto mais pontas, menor o esforço . Pior seria se o número de pregos diminuísse. Aí o esforço de puncionamento aumentaria....Por exagero se fosse uma cama com um só prego, o coitado do corpo do faquir seria penetrado, ou seja puncionado com sangue por esse único prego ... Mas, como os espetáculos de magia, sabemos que são brincadeiras de enganação, mas que divertem. Eu e minha família iremos no fim de semana admirar o faquir em cima de sua cama de 1.000 ou 1.100 pregos..e pagando a entrada.... 2 Mais uma vez o E, módulo de Young. 21 A apresentação do faquir foi um sucesso . - 9 - Explicação usando a RM, do uso da vara de marmelo surrando delicadamente alunos, como eficiente sistema didático de aprendizado Quem tem uma certa idade e ou morou no interior já ouviu falar do uso da vara de marmelo aplicada com, mediana fúria, nas costas dos corpos de estudantes algo insubordinados ou desatentos. Dizem que os resultados eram ótimos em frutos didáticos, desculpem-me os adeptos da moderna didática paulofreireana ou montessoriana ....... Mas expliquemos, sem se preocupar com ideologias pedagógicas, o método da vara de marmelo como eficiente auxiliar de ensino. Partimos do princípio sagrado que maus alunos tem que ser castigados. Mas de que forma ? Bater nos maus alunos com o cabo de vassoura, que não tem flexibilidade ( face seu alto Módulo de Deformabilidade ou tambem conhecido como Módulo de Young ) pode até quebrar ossos que não é o nosso objetivo e os pais poderão, mesmo naqueles tempos, reclamar ou mesmo processar o professor tão preocupado com os frutos didáticos do ensino... Um dia alguém pegou uma vara de marmelo e verificou de forma prática e sem maiores testes tecnológicos ( fora portanto das normas ABNT e ASTM ) que essa vara de marmelo, face seu material constituinte ter alta flexibilidade, com simples chibatada a vara se curva e alcança uma grande extensão do corpo e o que é muito importante e útil : - a chibatada com vara de marmelo dói muito,.nas costas Nos tempos das escolas risonhas e francas a vara de marmelo passou então a fazer parte obrigatória do enxoval de cada professor, principalmente os de 22 Matemática e Latim , duas matérias em que os alunos sempre tinham maiores dificuldades em aprender... Com o passar do tempo, novos processos didáticos ganharam espaço e como aumentaram as injustas, sempre injustas reclamações dos pais contra as marcas ( vergalhões vermelhos ) nas costas dos filhos, o comprovado e eficiente método da vara de marmelo foi abandonado. Mas uma coisa ficou inesquecível no campo da RM. O sucesso , temporário reconhecemos, do uso da vara de marmelo era devido ao Módulo de Deformabilidade E do material dessa árvore .... 10 -A explicação do excelente funcionamento didático da palmatória pela RM Como dissemos houve pressões dos pais nas escolas para se suprimir o uso da vara de marmelo como eficiente auxiliar de ensino. A má fé dos opositores ao uso da vara era total, pois nunca foi solicitado, por exemplo, a diminuição da energia do golpe nas costas do mau aluno. Retirada, a menos de usos fortuitos e algo escondidos, a vara de marmelo surgiu um outro eficiente ( !!!!! ) método didático usando uma placa de madeira que era acionada com pouca ou 23 média força contra a palma da mão de um mau aluno. Era a famosa e eficiente palmatória ( !!!! ) . Seus resultados didáticos foram excelentes e quando se fala como eram melhores, as escolas do início do século passado há um injusta omissão de citação do uso e frutos da palmatória. Explicando a palmatória pela RM diremos que a palmatória era feita de madeira local e que fosse resistente. Com energia batia-se na palma da mão do mau aluno ( só dos maus alunos destaque-se mais uma vez ) e o impacto ( aplicação dinâmica de uma força distribuída pela área da palmatória ) causava forte dor e , agora quem fala são os adversários do uso desse instrumento didático, formavam-se bolhas salientes talvez de sangue, como resposta da mão do mau aluno. Cada golpe, para não usar a expressão golpe, que é pouco simpática, usava-se a expressão “ bolos “. O sistema didático da palmatória ia didaticamente bem quando os maus alunos descobriram que ao invés de abrir totalmente a mão para receber os bolos , se deixassem a mão encurvada criava-se um espaço com ar e o golpe primeiro comprimia o ar ( lembremos que P1 V1 = P2 V2) e com isso a dor era diminuída. Só que os professores descobriram essa maquiavélica burla à didática e introduziram nas madeiras das palmatórias alguns orifícios e quando se batia com elas nas mãos dos maus alunos o ar escapava pelos buracos e o impacto didático voltava a ser forte . O sistema didático voltou a ter excelentes resultados, quando outra vez pressão dos pais contra a palmatória foi proibida, apesar de seus resultados pedagógicos muito bons. Se o leitor quiser saber mais da relação RM e a palmatória leia-se nos doutos livros dessa matéria os assuntos: - energia de deformação - impacto - estado duplo de tensão - módulos de deformação das madeiras de palmatória e o corpo humano. 24 11 - A explicação da função do prego de madeira pela RM Desde muito cedo o ser humano inventou o prego e isso só foi possível quando esse ser humano descobriu e dominou o fogo e a produção de peças em ferro ou outro metal ( bronze ) . O prego tem ponta aguçada para permitir sua penetração ( puncionamento ) em peças de madeira que serão ligadas. Sofrendo esforço de puncionamento ou seja de penetração em pedaços de madeira, o prego rasga ( fura ) localmente essa madeira que graças a coesão interna da madeira depois que o prego penetra o material da madeira tende a voltar à sua forma antiga mas o atrito aço madeira impede o movimento. Assim peças de madeira graças á deformação de penetração do prego e depois graças ao atrito, cria- se uma peça pregada que funciona de alguma maneira como uma peça ligada. A e B são duas pranchas de madeira ligadas por um prego. Face à coesão interna das fibras das madeiras o prego depois de ter sido penetrado é comprimido e não sai mais do lugar face ao atrito prego madeira. Não se usa prego na ligação por exemplo de duas placas do material isopor pois esse material não tem grande coesão interna. 25 12 - Peso próprio causa flambagem ? Uma dúvida pode pairar no raciocínio de um jovem estudante de RM. Peso próprio pode causar flambagem ou seja perda de estabilidade em peças comprimidas ?. Para resolver essa questão pegue uma folha de papel sulfite comum, como a usada em impressora mas poderia ser também uma folha de cartolina que é mais espessa. Suspendamos essa folha por dois pontos A e B como mostra o desenho Essa é a situação 1. Toda a folha está pendurada nos dois apoios. Essa folha está totalmente tracionada . Quem gera a tração ? É o peso próprio da folha sustentado pelos dois apoios A e B. Agora abaixemos um pouco, muito pouco os dois pontos A e B gerando a situação 2 como mostra o desenho . Notar que o trecho da folha abaixo dos apoios A e B continua a sofrer tração . Acima dos pontos A e B não existe mais tração e sim um leve esforço de compressão causado pelo peso próprio do trecho da folha acima de A B. O pequeno trecho em compressão está na posição vertical e portanto sem nenhum sinal de flambagem... Abaixemos um pouco mais os pontos de apoio A e B gerando a situação 3. Vejamos agora o desenho 4. 26 Notemos que o trecho em compressão ( acima de A B ) começa a se curvar. Esse trecho que está sofrendo compressão causada pelo peso próprio do trecho superior da folha já está sofrendo flambagem. Se abaixarmos ainda mais os pontos A e B gerando essa situação 4 o trecho em compressão aumenta ( diminui o trecho em tração ) e a flambagem se acentua e essa flambagem é indiscutivelmente causada pelo peso próprio do trecho comprimido da folha . Conclusão: peso próprio é uma força como outra qualquer e gerando compressão, pode gerar flambagem. 13 - Pescoços de motociclistas cortados por fios não muito fortes. A injusta acusação à linha com pó de vidro ( chamado em alguns locais de cerol ). Nós corajosamente acusamos o verdadeiro culpado. Volta e meia surge a notícia de mais um motociclista cujo pescoço foi cortado por uma linha de empinar pipa ( em alguns locais chamada de papagaio ) e com consequências até mortais. Sempre fiquei impressionado com o fato e sai a correr o mundo para responder a uma singela pergunta: 27 - Como pode uma simples linha de costura , mesmo revestida com pó de vidro a ela colado , cortar pescoços ? A linha de costura não romperia antes de fazer maiores cortes nesses pescoços. ? As respostas que coletei inicialmente foram as mais pobres possíveis e quase sempre atribuindo, injustamente diga- se, à fina camada de pó de vidro colada ao fio de costura, a responsabilidade total do corte. Essa explicação nunca me convenceu. Eis que um dia , depois de muito procurar, ouvi de um prezado engenheiro , colega e amigo de nome Emílio o seguinte depoimento que mata a questão. Contou –me esse engenheiro construtor que quando cursou a sagrada e sacrosanta Escola Politécnica da USP uma experiência que o Prof. Luiz Cintra do Prado no seu curso de Física fazia, usando tão somente: - folha de papel sulfite comum, - motorzinho elétrico, - um lápis. A experiência era: na folha de papel fazia-se um orifício e esse orifício permitia ligar a folha de papel se encaixasse no eixo do motorzinho e o motorzinho era acionado para girar, levando com ele ao giro a folha de papel sulfite. Essa folha de papel sulfite girando na rotação do motor se aproximava do lápis e a folha de papel, para surpresa de todos os alunos presentes na sala de aula, simplesmente cortava com a maior facilidade o lápis. Ou seja, o fundamental na experiência era a velocidade de giro do motorzinho e girando com ele a antigamente flácida e mole folha de papel, ( leia-se altamente deformável folha de papel ).. Se pensarmos bem, existe a venda no mercado um aparador de grama contando na sua frente um fio circulante graças ao motor do equipamento e esse fio vai cortando a grama e pequenos ramos de vegetação . Mais uma prova de que a chave de tudo é a velocidade do fio de corte e menos importante o material do fio de corte.. Estava resolvido o mistério do fio de costura cortando o pescoço do motociclista. A capacidade de corte está ligada à velocidade do motociclista e de seu pescoço que ao encontrar o fio de costura com o papagaio ( pipa ) corta esse pescoço. Uma contraprova da explicação está no fato de ciclistas e até pedestres não terem seus pescoços cortados por fios de empinar papagaios pela razão de ciclistas e pedestres não desenvolverem altas velocidades . Quanto a ciclistas estamos falando de ciclistas amadores indo para o trabalho ou passeando e não ciclistas olímpicos. 28 Alerta que todos os motociclistas sabem, mas alguns não utilizam. Uma haste metálica com uma pequena curva ( pescoço ) na extremidade dessa haste ligada ao corpo da motocicleta tem capacidade de resistir ao corte, rompendo a linha. Torcemos que essa haste seja usada por todos os motociclistas .... Nota de um leitor : agora sei por que me cortei várias vezes ao colher espigas de milho. O arrancar da espiga gera na mão uma velocidade e o simples roçar com a folha do pé de milho consegue cortar a pele da mão.. Crédito de consultoria – Eng Emilio Paulo Siniscalchi ex aluno do Prof. Luiz Cintra do Prado – Escola Politécnica da USP. 14 - Qualidade de chapas de aço e rebitagem. O mistério do rápido afundamento do navio Titanic Até os anos iniciais do Século XX era limitado o uso de a solda de chapa de aço e a solução para ligar peças de aço era o uso dos rebites. A Torre Eiffel foi toda construída com rebites , ligando peças. A estrutura metálica original da Estação da Luz em S.Paulo usou a solução rebites O Viaduto Santa Efigênia, SPaulo SP, idem .. Igualmente todo o navio Titanic foi feito com rebites ligando chapas do seu casco e sem solda, ligando essas chapas.3. Quando aconteceuo desastre do choque do navio com um iceberg , um dos aspectos que chamou a atenção dos especialistas foi o reduzido tempo entre o choque e 3 Pela noticias que temos em mão ( Coluna do Joelmir Beting – Jornal O Estado de S.Paulo de 20/3/2014 ) no Titanic foram usadas 2.124 chapas de aço com 2,5 cm de espessura todas ligadas por 3,1 milhões de rebites. 29 o afundamento do navio. Isso só seria possível se a fenda resultante do choque fosse muito grande . Existem duas ideias para tentar explicar o surgimento da grande fenda no navio, que rapidamente o levou ao fundo ,dificultando o auxílio aos náufragos. As possíveis causas poderiam ser: - deficiência no sistema de rebitagem da união das placas , rebites esses que foram arrancados pela violência do golpe do navio com o iceberg - deficiência na escolha das chapas de aço, tendo sido usado chapas de aço de uma classificação que seria do tipo mais frágil ou seja ao oposto ao tipo mais dútil ( deformável ) . Sendo chapas de aço de um tipo frágil o choque, além de deformar as chapas atingidas as rompeu gerando um buraco na estrutura externa no navio ( casco ) e a entrada de água do mar foi muito rápida. Acreditava-se que em casos de desastre o Titanic não afundaria em menos de 48 h mas ele afundou em pouco mais de duas horas . Durante a Segunda Guerra Mundial ( 1939 a 1945 ) os Estados Unidos foram desafiados para manter com suprimentos a Inglaterra 4que tinha sua frota mercante enormemente afundada por torpedos lançados por submarinos alemães . Para atender a essa situação foi projetado um navio cargueiro de múltiplos usos de nome “ Liberty “ para manter suprida a Inglaterra e supridas as forças americanas de invasão da Europa e as tropas soviéticas ajudadas pelos EUA.. Esses navios Liberty, usando técnicas de padronização de produção, ( técnica que a tecnologia americana domina com excelência ) usaram com intensidade o uso de solda de chapas de aço. Sua produção foi enorme e permitiu o ataque vitorioso pelas tropas aliadas, agora bem supridas pelos carregamentos dos Liberty , ao continente. 4 Por ser uma ilha e de reduzida área a Inglaterra sempre dependeu da chegada de matéria prima e produtos acabados via transporte marítimo vindos de todo o mundo. 30 15 - Entendendo o funcionamento da extração de garapa nas usinas de açúcar nos tempos do Brasil Colônia e a sábia e simples sugestão do Prof. Young que aumentou a produção de garapa e portanto a produção do açúcar. Atenção e enfatizamos : esta é uma crônica mas com objetivos didáticos, não podendo então deixar de obedecer aos princípios da Ciência e particularmente a sagrada ResMat Aconteceu ou teria acontecido no Século XVIII no então Brasil Colônia. Chegou a noticia pelo navio mensal que vinha das Cortes de Portugal. Face ao próximo casamento da infanta lusa ( princesa ) e pelos gastos que a festa exigiria teríamos ( nós do Brasil ) que aumentar a receita dos impostos que iam para a Terra Mãe. Mas a noticia dizia que se aumentássemos a produção de açúcar, que também ia para a Santa Terrinha, não precisaria aumentar a taxa dos impostos . Foi um alvoroço. Como aumentar nas usinas a produção de açúcar produzido pela garapa extraída da cana de açúcar ? A indústria do açúcar, talvez a primeira do Brasil se impôs por uma razão tecnológica . Se exportássemos apenas o caule da cana a carga a transportar nos navios seria muito pequena e o que é pior o teor de sacarose ( kg de sacarose / kg cana ) vai caindo conforme passa o tempo depois da colheita. Portanto já naquela época era decisivo extrair a sacarose do bagaço de cana aqui no Brasil e colocar essa sacarose em navios em direção à Pátria Mãe Surgiram por isso os nossos engenhos da cana de açúcar inicialmente no Nordeste brasileiro. Mas agora a situação mudara : havia um casamento real pela frente e teríamos que aumentar a produção de açúcar para fugir do aumento da taxa dos impostos. Só havia um caminho para aumentar a produção de imediato : usando a tecnologia. Alguém então lembrou do sábio Young e decidiram mandar uma carta para ele. A carta não poderia esperar pois o navio mensal ia sair naqueles próximos dias de volta para Portugal. 31 A carta chegou a Portugal e pelo correio real chegou na Inglaterra e nas mãos do sábio Young. Em latim como era a regra. A resposta do Mestre Young chegou num outro navio meses depois:: - na moenda sigam a minha lei e sejam duros... Claro que essa era uma mensagem para os iniciados, e pela linguagem cifrada devia ser de origem maçônica ou de outra sociedade secreta e caído esse texto em mãos competentes a conclusão foi : - trocar a madeira dos moendas de esmagamento da cana para uma madeira mais indeformável No futuro isso seria dito algo como : trocar os cilindros de madeira por um cilindros de madeira bem mais dura e em linguagem atual trocar a madeira atual por outra mais dura ou seja de maior Módulo de Deformabilidade ou o assim chamado Módulo de Young. A orientação tecnológica do Mestre Young foi seguida e realmente a produção da garapa extraída da cana ao passar pela moenda com a madeira mais dura aumentou. Por que ? A explicação é a seguinte. A cana é colocada na moenda que são dois cilindros de madeira girando em sentidos contrários. O espaço entre os cilindros é mínimo e a cana só entra pelo fato dela ser empurrada e o atrito faz o restante. Analisemos agora o coração do sistema que é o conflito cana e a madeira dos eixos da madeira. Se a madeira dos cilindros for deformável ela não extrai da cana toda a garapa pois numa linguagem figurada, a cana protege sua garapa como uma mãe protege e como, seus filhotes... Se aumentarmos a dureza ( medida pelo Módulo de Deformação denominado Módulo de Young ) da madeira ela se deformará muito pouco no contato com a cana e a cana terá que passar pela pequena distância entre os roletes. Mas a cana só passará, cedendo sua garapa constituinte de seu corpo, se o esforço de torção dos cilindros também for aumentado e quem possibilitava esse esforço era ou uma fonte hidráulica ou um gado vacum aparelhado para isso ou até mão de obra escrava, acreditem... .. Logo a troca da madeira da moenda por outra madeira mais dura ( maior Módulo de Deformabilidade E ) ocasionará o aumento consequente e decorrente do esforço do esmagamento. O aumento da produção de garapa 32 para a mesma quantidade de cana e consequentemente o aumento da produção do açúcar foi conseguido, mais açúcar foi enviado para Portugal e a festa da infanta foi muito rica e bonita, pena que dela poucos participaram, como é a regra... Nota. Thomas Young , cientista inglês introduziu o conceito de Módulo de Deformabilidade em 1807 e esse módulo passou a ter o nome Módulo de Young ( E ) . O saudoso eng. Paulo Franco Rocha destacava aos seus discípulos que o Módulo de Young não devia chamar se Módulo de Deformabilidade e sim Módulo de Indeformabilidade, pois quanto maior o valor numérico do módulo, mais indeformável é o material da peça . O quadro a seguir mostra didaticamente os conceitos e como o conceito E aumenta a produção de garapa a partir de uma quantidade de açúcar dada: Vejamos como exemplos numéricos Módulos de Deformabilidade ou chamado Módulo de Young com o símbolo muito usado E para vários materiais: E ( kgf/mm2 ) ( valor médio ) Aço 20.000 Granito 4.000 Madeira dura 1.200 Madeira mole 500 Ref. “ Curso Básico de Resistência de los Materiales “ Aaron Helfgot – Faculdade de Engenharia de Mar de Plata, Argentina 33 34 Numa usina de açúcar vê-se a direita a cana a ser processada,a moenda com três cilindros de madeira para esmagar a cana os dois seres humanos que acionam a moenda colocando a cana nela para sofrer a compressão e mais dois seres humanos que são os escravos acionando o eixo de giro da moenda. Vê-se também no piso o recipiente que recebe a garapa ou seja o fruto do esmagamento na moenda da cana de açúcar. No desenho a seguir vê-se entre outras ilustrações e á direita um moinho de grãos transformando por exemplo cereais ( milho ) em farinha. Uma grande pedra de seção transversal circular face ao seu peso esmaga o cereal transformando-o em pó. Essa pedra é chamada de mó. Uma peça para ser mó tem que : - ter peso para a ação de esmagamento, - ter resistência para não quebrar - e precisa ter alto módulo de deformabilidade E para ser efetiva sua ação de farinhamento. Se a mó fosse por absurdo de borracha ela não faria a função de transformar o produto agrícola em pó. 35 16 - A estrutura -- monumento impossível . Como foi resolvido o problema Estamos no século XX , aí pelos anos dez. Num pais de fala hispânica ia se comemorar o tricentenário da capital desse pais. Foi convidado o mais famoso arquiteto local para fazer o projeto de um prédio que seria centro de exposições e fazer o projeto do monumento símbolo dos festejos do tricentenário. O arquiteto fez sua parte . O centro de exposições foi construído, ficou muito bonito, mas a comissão de festejos deixou a construção do monumento símbolo para a última hora. Só faltando uns dois ou três meses para a data solene e festa triunfal de comemoração dos 300 anos que começou se a pensar no monumento , O arquiteto tinha feito o projeto estético do monumento algo como uma peça central inclinada por onde se penduravam detalhes .Chamado um consultor de estruturas este ao analisar o monumento declarou ser impossível construí-lo pelo desafio estrutural que representava e propunha mudanças estéticas na forma desse símbolo. Só que esse arquiteto criador da obra era muito exigente e algo nervoso e jamais, jamais e põe jamais aí, mudaria seu projeto do símbolo. Problemas estéticos, problemas estéticos. Existia pois um impasse tecnológico- estético- humano . Faltando apenas um mês para a solenidade e quando se faria, assim se desejava, a apresentação pública do monumento símbolo um profissional não muito famoso foi até à comissão de festejos e declarou que se o problema era atender ao projeto estético do símbolo e suas dimensões, ele sabia como fazer mas que haveria custos principalmente de honorários . Convenhamos , esse era um profissional que sabia trabalhar. Honorários para ele eram sagrados. O ideal seria que todos os profissionais fossem assim 5. Sua proposta foi aceita com a condição férrea de que o monumento símbolo deveria ficar pronto até um dia antes da inauguração. Esse profissional entretanto omitiu qual material usaria para fazer a escultura .símbolo. O profissional instalou seu micro canteiro de obras no local de implantação do monumento usando altos tapumes e sem deixar ninguém entrar para ver e opinar sobre a construção. Ele era meio temperamental. Um dia antes da festa e portanto dentro do limite de tempo, retirou os tapumes e o monumento ficou 5 Lamentavelmente nem todos são assim... 36 visível . Era lindo mas o material de construção continuava um segredo. Mas parecia uma estrutura de concreto armado concreto armado que tem a enorme vantagem de ser extremamente durável e não precisar de manutenção periódica. Uma adequada pintura superficial na cor cinza claro ajudava a se pensar que a estrutura era de concreto armado. No dia seguinte aconteceu a festa de aniversário da cidade com a abertura do centro de exposições e com a exposição do monumento símbolo pronto . Tudo saiu como se desejava.Todos foram elogiados. Passados algumas semanas depois da inauguração começou a chover forte e para surpresa de todos, o monumento começou a se derreter. Estrutura de concreto armado se derretendo com chuvas ? A estrutura construída não era concreto armado e sim de “ papier marche “ que é uma estrutura que usa arame e papel colado, uma estrutura portanto extremamente leve .Um único eixo de aço garantia a estabilidade. As chuvas descolaram o papel que virou uma massa disforme mas ninguém reclamou ( muito ) pois o objetivo principal tinha sido alcançado. As chuvas levaram até o desmoronamento da escultura. Depois do desmoronamento da estrutura o que sobrou da escultura foi removido e foi nomeada uma outra comissão para refazer em concreto armado o monumento mas isso nunca aconteceu. Detalhes importantíssimos: - o profissional cumpriu o que tinha prometido, - o profissional recebeu seus justos honorários, - o nome da cidade eu me esqueci....... - e nem tudo que parece ser de concreto é de concreto.... 37 17 -Instalação de arquibancadas metálicas de carnaval em um terreno péssimo. O caminho isostático e o caminho hiperestático de colocação das arquibancadas. .Qual você escolheria ? Numa prefeitura de uma importantíssima cidade cujo nome nos esquecemos chegou a ordem. Instalar com urgência arquibancadas metálicas junto ao rio e junto á avenida marginal a esse rio para facilitar a visibilidade da população ao próximo desfile de escolas de samba que aconteceria nessa avenida marginal, devidamente bloqueada para esse uso. O problema é que o local junto ao rio para instalar as arquibancadas metálicas era péssimo para apoio e resultante na sua parte superior de lodo retirado do rio e ai disposto. Falemos das arquibancadas metálicas. Eram módulos metálicos com 15 m de extensão com três níveis de utilização. . A ordem na prefeitura veio em cima da hora . As arquibancadas já existiam nos depósitos da prefeitura e portanto o que restava era instalá-las. O chefe de seção do Departamento de Obras incumbiu o jovem arquiteto André de cuidar de tudo. Só que o André era meio poeta e recém formado veio com uma pergunta típica de ex aluno da sagrada disciplina de Resistência dos Materiais. .A pergunta foi: - Como aprendi na faculdade de arquitetura existe uma solução pelo caminho isostático e uma pelo caminho hiperestático, que é algo mais trabalhoso. Senhor chefe, qual caminho a adotar ? Claro que o chefe ficou uma fera e respondeu6: - A matéria Resistência dos Materiais é uma matéria totalmente teórica e sem função na prática . Eu mesmo sofri muito com ela. Favor não trazer esses 6 Atenção de quem fala é o chefe e não este cronista MHCBotelho . 38 assuntos, quase malditos, para o dia a dia da prática municipal. Lembre-se se você quiser manter o emprego: separe a teoria da prática. Você realisticamente disse que a solução que você chamou de isostática é mais simples e portanto será mais rápida de fazer .Aliás eu já me esqueci os conceitos de estruturas isostáticas e hiperestáticas . Nunca fui bom aluno nessa matéria dificílima e talvez inútil 7 Adote-a e ponto final. Face a isso foram colocados os módulos metálicos simplesmente um ao lado do outro com espaçamento entre alguns módulos para entrada e saída ( norma de segurança ) e tudo isso e durante o desfile com a carga do peso dos assistentes apoiando-se no pobre terreno com mínima capacidade de carga de apoio. A obra ficou pronta. Eram 34 módulos metálicos junto à avenida marginal. Por cautela havia na semana anterior ao carnaval um desfile de escolas de samba mirins. Na noite do desfile mirim as arquibancadas estavam lotadas como era de se esperar. Eis que um dos módulos de forma inesperada afundou e jogou várias pessoas no chão e com algumas escoriações. No dia seguinte os jornais, principalmente aos ligados à oposição, estampavam as famosas manchetes:- Falha de construção da prefeitura na arquibancada do samba afunda uma delas e com foliões feridos.Mais uma desse prefeito incompetente... Na segunda feira o assunto ferveu na prefeitura mesmo por que a semana do carnaval efetivo estava por chegar em cinco dias. O poderoso chefão chamou o jovem arquiteto e deu uma nova ordem: - Você está autorizado a usar essa tal de “ solução hiperestática “ mas com o juramento perante a Deusa Minerva de que não haverá recalques e acidentes. O arquiteto respondeu: - Juro perante a Deusa Minerva, madrinha da Engenharia que na “ solução hiperestática” poderão acontecer recalques, de pequena monta mas sem acidentes... Tudo acertado o arquiteto foi ao local das arquibancadas metálicas e mandou soldar duas linhas de vigas metálica unindo os pontos altos e baixos das arquibancadas. 7 Atenção que quem está falando é o chefe do departamento de obras da prefeitura e este autor MHCB não tem responsabilidades pelo mérito de suas palavras... 39 O dia do desfile maior chegou e não aconteceu nenhum acidente, embora os pisos de alguns módulos tivessem ficado fora de horizontalidade mas sem maiores problemas e sem notícias no jornal. Na semana depois do carnaval o arquiteto foi convidado para expor sua teoria das “ soluções isostáticas “ ou “ soluções hiperestáticas “ para o uso das arquibancadas metálicas. Agora quem fala é o arquiteto: Quando instalamos os módulos das arquibancadas um independente do outro estamos trabalhando com uma estrutura chamada de “ estrutura isostática “ .Se houver um problema como o afundamento em um módulo ninguém auxilia ninguém . O módulo em crise sofre o problema mas também nada transmite aos outros módulos. É como um ser solitário no mundo.Ele não passa a ninguém nem suas felicidades e nem seus dramas. Agora vamos mudar a situação . Ao criarmos vigas ligando estruturalmente módulo com módulo e portanto todos os módulos, torna-se impossível um módulo da arquibancada afundar sozinho . O módulo que sofre um problema pelo fato do solo no seu apoio ser muito mas muito pior que o resto dos outros solos e ao começar a afundar esse módulo com problemas dá um grito de alarme e pedido de socorro . As duas vigas metálicas de travamento ( soldadas em todos os módulos ) transmitem o grito de socorro e todos os módulos colaboram com o módulo em crise e com isso: - o módulo de arquibancada em crise não afunda, pois está ligado ( solidário pela viga ) aos outros módulos que não estão sofrendo afundamentos. - ajudar tem custos. Como primeiro custo que poderíamos chamar de custo de solidariedade . Por causa desse custo de solidariedade todo o sistema de módulos sofre a consequência e passam a ter parte do problema e com isso todos os módulos de estrutura metálica perderão parte de sua horizontalidade inicial. O segundo custo desse sistema e que o sistema isostático não tem é o custo de instalar as duas vigas metálicas soldadas aos módulos criando o sistema de solidariedade.O “ sistema hiperestático “ tem o custo da instalação das vigas .8 8 Texto de tecnologia que não fala em custos , é um texto deficiente pois o assunto custos faz parte visceral da tecnologia. 40 Com as vigas metálicas o conjunto de módulos intertravados classifica-se agora como uma estrutura hiperestática.. 18 - Vários caminhos para entender o projeto e funcionamento das vigas continuas Chamamos de vigas continuas as vigas que se apoiam em três ou mais apoios. São as estruturas hiperestáticas ou seja as que tem mais apoios que o necessário e em determinados casos podemos tirar um dos apoios que a estrutura continua estável mas ocorrerá uma nova distribuição de cargas em relação à configuração anterior. Para resolver as vigas continuas ou seja descobrir os valores das reações de apoio existem vários métodos dos quais citaremos : - equação dos três momentos, - método dos pontos fixos, - método de Cross ( muito popular antes do surgimento do computador ) . - outros métodos . É importantíssimo destacar que todos os métodos levam aos mesmos resultados. No mundo dos programas de computador o uso da equação dos três momentos é o uso mais comum pela facilidade da programação algébrica. Mas há um aspecto curioso na compreensão do funcionamento das vigas continuas e vamos contar uma historieta que lança luz sobre esse aspecto. 41 Um professor de RM propôs aos alunos um exercício de viga continua , viga de dois vãos com carga igualmente distribuída e três apoios simples.Os alunos foram desafiados a resolver a viga trazendo a resposta na próxima aula. Aparentemente era um fácil desafio. A resposta dos alunos foi: RA = 3 qL/8 RC = 3 ql/8 RB = q 2L - 3qL/8 - 3 qL8 Veja desenho com apoios A, B e C. Na outra aula o professor também trouxe a sua resolução e para surpresa de todos os alunos que tinham chegado a uma mesma solução a solução do professor era totalmente diferente e até chocante. Vejamos a solução ( ?????!!!!!! ) ( visivelmente errada ou enganosa ) do professor : A classe ficou chocada . A solução do mestre era completamente diferente. Quem estaria certo ? Para surpresa de todos o professor começou a mostrar a ( falsa ) absoluta correção da sua solução usando as três famosas condições a saber: - somatória das ações e reações horizontais iguais a zero, - somatória das ações e reações verticais iguais a zero, - somatória dos momentos em relação a um ponto qualquer igual a zero. A solução ( errada ) do professor surpreendeu a todos os alunos pois atendia às três famosas condições . Ai um aluno reclamou: - A linha deformada de sua solução ofende à mãe natureza pois o apoio intermediário B ficou sem função, mas ele existe. Logo sua solução, caro mestre , tem algum erro, embora atenda às três famosas condições. 42 O professor sorriu e respondeu ao aluno Pedro : - Você está certo Pedro. Você sentiu que a minha solução não é correta em termos de linha deformada e as deformações são o coração da Resistência dos Materiais . Remenber o Sr Young... Conclusão : nas vigas continuas o atendimento às três famosas condições é obrigatório, mas esse atendimento não é suficiente, gerando, se não for respeitado o estudo das deformações, erros totais. O mestre continuou: Vocês alunos estão certos e a minha resolução está planejadamente errada e eu usei um “ Método Lógico Didático do Absurdo.” Admiti um absurdo e cheguei a um absurdo. Eu resolvi a viga como ela fosse isostática e com apoio intermediário sem função, mas isso está errado e o apoio intermediário funciona e gera a linha de deformações e reações a que vocês chegaram. Parabéns a todos e ao Pedro que descobriu o “ engodo didático “ que eu usei. Conclusão : use um dos três métodos a seguir ( existem outros ) que obedecem às três famosas condições: - equação dos três momentos, - método dos pontos fixos, - método de Cross ( muito popular antes do surgimento do computador ) . E obedecem também ao Sr Young ( que aliás é meio bravo ). 19- Quando o Módulo de Young ajuda e quando o Módulo de Young atrapalha .Você saberá como usar Como já vimos o Módulo de Young com símbolo E mede a deformabilidade dos materiais. Aços tem altíssimos Módulos de Deformabilidade e peças de borrachas tem baixíssimos Módulos de Deformabilidade. Usando esse conceito lembremo-nos das pedras mó dos moinhos. O material da mó tem que ser: 1) - pesado para esmagar o cereal a ser moído, 2) - resistente ( material e forma ) para resistir aos esforços de esmagamento 43 3) - e ter alto Módulo de Deformabilidade E para não se deformar e sim o alimento sofrer esmagamento e trituraçãotransformando por exemplo o grão de milho em pó de milho facilitando sua cocção transformando-o em alimento . Face a isso o mó não deveria ser feito de madeira pois esta se deforma um pouco e não é efetiva portanto na moagem. Pneus de caminhão com caminhão lotado de carga também não servem pois a borracha do pneu tem baixo Módulo de Deformabilidade. Só há uma solução . A mó sempre foi construída de pedra, que atende às três exigências. Entre as pedras as pedras graníticas são as pedras de maiores módulos de deformabilidade se comparadas com pedras calcárias. Seja agora uma laje de um prédio em construção . Inúmeros trechos salientes de barras de aço na posição vertical lá estão. São peças de espera dos pilares. Se um operário da construção cair sobre esses trechos salientes de barras de aço se acidentará pois a carga peso furará o coitado. Mandam as regras de segurança cobrir as peças salientes de aço com copinhos de material plástico eliminando ou anulando essas extremidades possivelmente sanguinolentas. Quando do lançamento do concreto essas peças de plástico são previamente removidas. Como as extremidades salientes dessas barras de aço com copinhos de plásticos meio grossos , plástico esse que tem baixo Módulo de Deformabilidade, um corpo humano caindo sobre um copinho deformará o copinho e não o corpo, ou seja o copinho de plástico absorve o impacto e evita a agressão ao corpo do ser humano. Nota – o material interno a uma luva de Box é feito com um material deformável e com isso o resultado do soco de um pugilista na cabeça do outro tem seus efeitos diminuídos... 44 20- Usando a sagrada Resistência dos Materiais a soberana FIFA alterou a forma da seção transversal das sagradas “ traves “ do gol do futebol , Vamos contar um caso real e verdadeiro que aconteceu até os anos cinquenta do século XX. Já então o futebol era o mais popular dos esportes do mundo. Quem disciplinava as regras do futebol era uma entidade chamada de FIFA. No regulamento internacional dessa entidade para o futebol constava uma regra mais ou menos assim:: “ As traves do gol serão de material madeira, tipo bem resistente e de formato paralepipédrico ou seja a seção transversal é constante e na forma de um retângulo “. A explicação da adoção do material madeira atendia de ser a madeira o material de construção mais comum no mundo, podendo se dizer que sempre existe uma árvore nas imediações de um local qualquer. . Quanto à forma paralepipédrica a razão é simples. Essa é a forma mais simples de se fazer numa simples e rudimentar serraria que irá beneficiar essa madeira. Com tudo isso estabelecido essa forma de trave de seção transversal quadrada era unanimemente aceita no mundo inteiro. A forma paralepipédrica tinha um defeito . Ela tem quatro cantos vivos ou arestas na linguagem de geometria e quando a cabeça de um goleiro ou de outro jogador contra ela batia ocorria o chamado choque dinâmico ou seja uma força com energia tendia a cortar a cabeça de um jogador que contra a aresta batia . Vários atletas se acidentaram face a esse problema. Então alguém sugeriu a adoção de material paralepipédrico de aço mas o Módulo de Deformabilidade do aço é maior que o Módulo de Deformabilidade de qualquer madeira e o uso do material aço criaria mais danos então. O aço podia ser produzido com seção transversal circular ( 45 formato cilíndrico ) mas era caro. Mas os tempos se passavam e a tecnologia trouxe novos materiais, resistentes mas de menores módulos de deformabilidade. Começou-se então a discutir novas formas para a trave. A forma da seção circular tinha e tem a vantagem de que a cabeça contra ela batendo não tem uma linha preferencial para o dano ou seja não tem o famoso canto vivo ou aresta como dizem os geômetras. Então num choque de cabeça contra a trave de seção circular como o Módulo de Deformabilidade da cabeça é bem menor que o módulo de qualquer material da trave a cabeça , ou parte dela , se deforma com facilidade e a força de impacto tem seus efeitos minorados. Alertada para essa explicação da Resistência dos Materiais a FIFA alterou sua regra e que ficou: “ Em obediência à lei da Resistência dos Materiais e para minimizar acidentes ortopédricos, as traves do gol serão de material madeira tipo bem resistente ou outro material com essas características e sempre de formato cilíndrico ou seja de seção transversal circular “ Conclusão : se até a senhorial e autônoma FIFA tem de obedecer à Resistência dos Materiais, vamos todos fazer isso ..... 21 - – O terrível erro conceitual na colocação de telhas de tipo canal na cobertura de um local de estacionamento de carros Um dia um aluno muito observador e inteligente depois de aprender o importantíssimo conceito de Momento de Inércia mostrou a um colega a apostila onde ao mostrar a importância desse conceito dava-se um exemplo do uso desse conceito na cobertura com telhas de cimento amianto e num formato que ia contra tudo o que ele entendera sobre Momento de Inércia. O colega , meio medíocre, ao ver o desenho com o erro ( ver a seguir ) respondeu: “ O desenhista ilustrador dessa apostila errou e o professor da matéria e pai dessa apostila não teve sua atenção voltada para esse detalhe, mísero detalhe9.Realmente a colocação da telha 9 Detalhe, mísero detalhe ???????? 46 está errada pois está invertida. Vou falar com esse professor que aliás é meu amigo para ele alterar o desenho errado ”. Parecia que o assunto se encerrava ai quando o aluno observador e inteligente fez uma segunda pergunta: - Que está errado todos concordam, mas eu quero saber por que está errado ? Poderíamos usar a telha na posição errada ? O que aconteceria ? O colega medíocre pensou , pensou e foi falar com o professor da matéria que respondeu: “ Na próxima aula te respondo ....” Na aula seguinte o professor respondeu, não para o aluno mas para toda a classe: “ Na vida devemos usar a filosofia da luta “ judô “ que diz que se fores empurrado , puxe e se fores puxado empurre e com isso você atrapalha e engana o adversário. Vamos portanto, usando essa regra de que a partir da crítica de um erro se pode aumentar a compreensão do fato, explicar a forma certa de usar a estrutura de cobertura do problema que um aluno levantou... 47 48 22 - Acusação – Os médicos abandonaram uma fidelíssima companheira e com isso receberam a pena de não mais poderem medir o IMC – Índice de Massa Corporal, mas no final desta crônica, e como toda crônica, um final feliz... Prolegômenos Massa é um conceito inicial e representa a quantidade de uma matéria de uma peça qualquer. Como medir massa ? Um dos aparelhos que pode medir massa è a chamada “ balança “ , balança de feirante ( a famosa balança de dois pratos ) ou de denominação científica, Balança de Roberval. Ei-la. As balanças tem a característica de precisarem para seu funcionamento da atração da gravidade, mas seu mérito está que embora precise da atração da gravidade, sua medida independe do valor dessa aceleração da gravidade pelo fato da atração da gravidade atuar igualmente nos dois pratos. Assim se levarmos uma massa para a Lua com a Balança de Roberval e os elementos de referência de massa padronizados, a medida da massa de um corpo será a mesma medida que na Terra. Mas o homem, com a sua pressa de fazer tudo, ( as mulheres que o digam, dizem ) , inventou em pacto com o Diabo um tal de dinamômetro com o “ sinal da besta “ e esse sinal que caracteriza esse tal de dinamômetro, chama-se mola . O sinal mola equivale nas religiões cristãs o apocalipso sinal numérico 666. O dinamômetro, em função da deformação da mola, causada pelo peso de um produtoindica, mede o seu peso ( força da massa ) . Os dinamômetros , fruto do seu pecado 49 original, tem um defeito. Se eu for na Lua medir uma quantidade de matéria o resultado que dará, face à menor gravidade lá existente, será um peso menor, bem menor que na Terra. Assim a famosa “ balança de peixeiro “ tão útil para comprar peixe e outros produtos, eu acuso, não é uma balança e sim um dinamômetro pois tem o maldito “ sinal da besta “ ou seja a pecaminosa mola . E como todo o fruto do pecado, o dinamômetro, dizendo-se, fingindo-se de balança ( e não o é ) , ganhou mercado e afastou a fonte da verdade ou seja a balança, fiel e regrada companheira da humanidade. Agora uma falha deste cronista. Para mim balança era sinônimo obrigatório da Balança de Roberval ou seja a balança de dois pratos. Mas a vida ensina e um dia no fim de um ano, recebi um brinde, alem da indefectível agenda do ano seguinte. Recebi como brinde um simples e esquálido aparelho de pesar cartas e que não tinha dois pratos . Observei que esse singelo aparelho em que se prende numa extremidade uma carta e o aparelho gira um pouco em torno de um eixo vertical em busca do equilíbrio. Pela posição do eixo o aparelho mede massa e portanto é útil para medir a massa de uma carta com uma ou mais folhas internas. Eu fiquei surpreso. Só depois de ser sexagenário, ter descoberto um outro tipo de balança, alem da de Roberval. E se eu tivesse dúvida se esse pequeno instrumento mede massa ou mede peso havia a prova real : o aparelho não tem o estigma da maldade ou seja a pecaminosa mola. A experiência da descoberta de um outro tipo de balança não teria maior importância se não acontecesse algo inacreditável . Nas minhas visitas periódicas ao meu médico endocrinologista e ao meu médico cardiologista verifiquei que ambos usavam a famosa balança de médico http://images.google.com.br/imgres?imgurl=http://img.ibiubi.com.br//200909/09/produtos/25/1633480/upuiwtbg.oll_grande.jpg&imgrefurl=http://www.ibiubi.com.br/produtos/balan%C3%A7a-peixeira-western-de-bolso+agro-ind%C3%BAstria-e-com%C3%A9rcio+medi%C3%A7%C3%B5es-e-instrumenta%C3%A7%C3%A3o+n%C3%A3o-informado/IUID1633480/&usg=__jrP9jZJGZsIzpe27rk1GKRHJp8w=&h=263&w=263&sz=4&hl=pt-BR&start=2&itbs=1&tbnid=A8PHGNMZSMteCM:&tbnh=112&tbnw=112&prev=/images?q=balan%C3%A7a+peixeira&hl=pt-BR&tbs=isch:1 50 ( também chamada de balança antropométrica ) ou seja uma evolução da balança de dois pratos ).. Na balança de médico o paciente se coloca ( sobe numa plataforma ) e o médico movimenta peças padrões graduadas que somadas e levando em conta suas posições, indicam a massa do paciente. Claro que a balança de médicos é ( ou era ) uma balança pois não tem o símbolo do pecado ou seja não tem a mola. . Eis que para minha surpresa e por que não dizer tristeza, meus dois médicos, ao fazerem reformas em seus consultórios, abandonaram suas balanças de tão tradicional uso e confiabilidade ( tanto é que elas ganharam o nome dos seus usuários “ balança de médico “ ) e trocaram por modernos e atrevidos dinamômetros, cada um com a sinal da besta ou seja a pecadora mola.. Ai vem a maldição . Se esses médicos abrirem consultório na Lua não conseguirão medir o famoso I.M.C. ou seja o índice de massa corpórea pois esses instrumentos do diabo serão influenciados pela gravidade existente na Lua e indicarão pesos menores que na Terra.. Senhores médicos: pensem duas vezes antes de abandonarem a balança antropométrica, companheira fiel de tanto tempo em troca dos dinamômetros.... . Notas 1) – Final feliz . A variação da aceleração da gravidade ao longo da superfície da Terra é mínima e portanto, podemos sempre dizer que um quilo de massa tem aproximadamente o peso de um quilograma força. Podemos pois usar os resultados da balança iguais aos resultados do dinamômetros em qualquer lugar da Terra.. Ficam pois os médicos liberados para usar os resultados dos seus modernos http://images.google.com.br/imgres?imgurl=http://www.balancascauduro.com.br/img/produtos/antropometrica-cauduro-ff.jpg&imgrefurl=http://www.balancascauduro.com.br/index.php?area=produtos&id=29&usg=__o95vpQWXM4oHu40Rzv3yYDfLMIo=&h=420&w=350&sz=15&hl=pt-BR&start=4&itbs=1&tbnid=96HHZ0Ac212qhM:&tbnh=125&tbnw=104&prev=/images?q=balan%C3%A7a+m%C3%A9dica&hl=pt-BR&sa=G&tbs=isch:1 51 dinamômetros ( com sua pecaminosa mola ) para o cálculo do I.M.C. Só para os consultórios fora do Planeta Terra é que esse cálculo é ligeiramente errado e portanto não recomendável . 2 ) - Relembremos informações sobre instrumentos de medidas e cada vez mais os médicos usam esses instrumentos : - medidor – esse instrumento simplesmente mede uma variável sem que precise mostrar o resultado da medida. Na casa de cada um de nós , na geladeira, existe seguramente um medidor de temperatura que aciona ou desliga o dispositivo de resfriamento .e nada indica visualmente da medida. - indicador – indica uma medida . Por exemplo todo o aparelho de medida de pressão humana indica a pressão medida. registrador – deixa uma marca de uma medida. Os aparelhos da UTI permitem a um médico saber como foi a evolução ao longo de um período de uma informação médica... medidor , indicador e registrador de máxima de temperatura. Por incrível que seja o nosso simples e prosaico termômetro clinico, mede a temperatura, a indica , a registra e a temperatura medida e registrada é a chamada temperatura máxima do paciente. Se um médico pega um termômetro usado por um paciente faz uma hora atrás ele poderá ler a máxima temperatura que o doente teve. Para fazer outras medidas, ou usá-lo em outros pacientes, é necessário descarregar o aparelho, fazendo voltar o mercúrio para traz agitando-o.. totalizador – atenção: tanto o hidrômetro domiciliar ou predial como o odômetro de um carro não são na verdade medidores e sim totalizadores pois para saber o valor da medida tem se que fazer uma conta de diminuir. Finalmente uma curiosidade: Fui comprar banana para minha casa e esperava que o dono da quitanda o simpático Seu Zézinho seguisse a orientação legal de vender essa fruta pelo peso ( ou massa ) mas o comerciante ainda vendia por dúzia e explicou-me: 52 - Esse novo sistema de vender banana por peso prejudica na prática tanto o comprador como o vendedor....???????!!!!!!!! Lavoisier virou-se no túmulo...... Nota final Email de MJV “ Moro perto da Linha do Equador , tenho massa medida por uma balança de 98,400 kg e peso medido por um dinamômetro de 98,400 kgf. Fui até o Polo Norte e com a balança medi minha massa que deu 98,400 g e medi o peso com um dinamômetro que deu 98,892 kgf. Uma diferença algo pequena, convenhamos .Notar que a minha massa não se altera em função do local e da aceleração da gravidade mas o peso se altera em função do local “ 23 - O acidente do “ body jump “ Um jovem pulou num parque de diversões no “ body jump “ ou seja pulo no ar com dezenas de metros e a pessoa está amarrada , em um elástico preso em algo fixo superiormente que se dilata com o peso e o impacto do peso do jovem e espera-se apenas que o elástico se dilate com o esforço e nada aconteça de acidente. Acontece que um dia um jovem pulou e o elástico não aguentou o esforço e se rompeu e o jovem morreu pelo impacto dão choque ( compressão dinâmica ) no chão. 53 Foi feita uma perícia e o perito foi um professor de RM que explicou no seu laudo: a)- o apoio do corpo do jovem no elástico era isostático ou seja com o número de apoios sem excesso, ou seja, se esse apoio termina , o corpo cai, Se a estrutura fosse hiperestática outros apoios ( três por exemplo ) ajudariam na resistência contra a queda.. b) - a energia de deformação era a proveniente da energia cinética do corpo que por sua vez tem origem na energia potencial do local onde
