EXERCÍCIOS RESOLVIDOS NA AULA DO DIA 10/08/2020

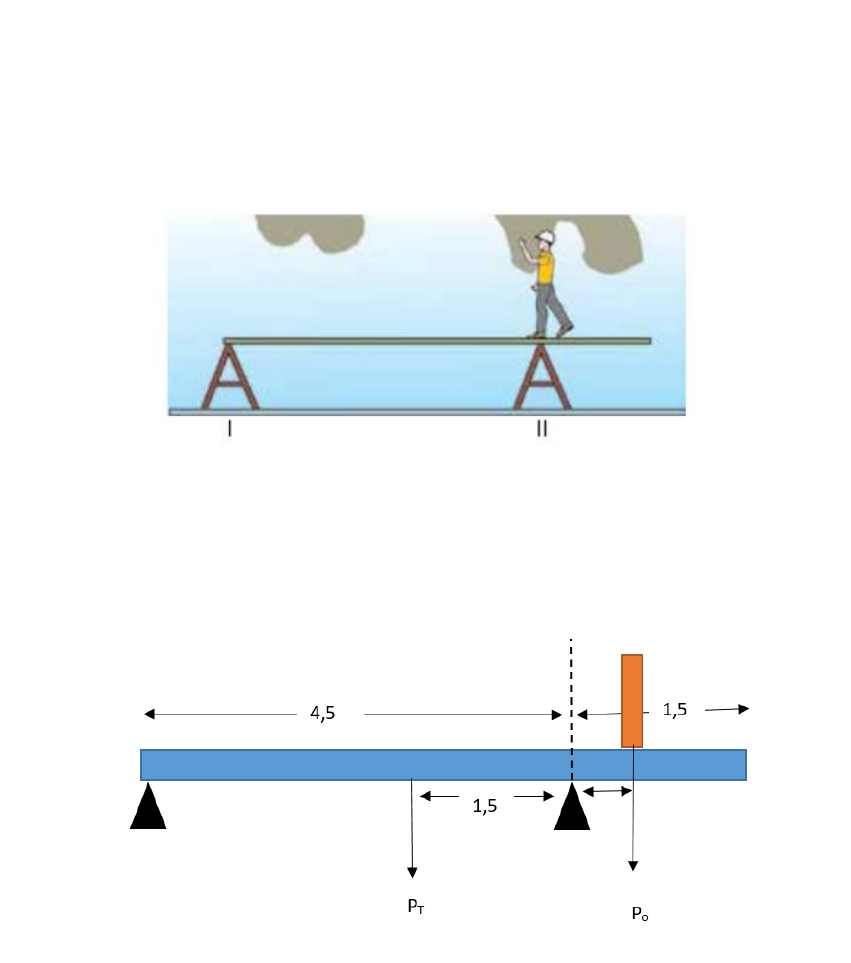

6 - Para realizar reparos na parte mais alta de um muro, um operário, com 7,0 x 10² N de peso,
montou um andaime, apoiando uma tábua homogênea com 6,0 m de comprimento e 2,8 x 10² N
de peso, sobre dois cavaletes, I e II, conforme a figura adiante. Observa-se que o cavalete II está
a 1,5 m da extremidade direita da tábua. Durante o trabalho, o operário se move sobre o
andaime. A partir do cavalete II, a distância máxima que esse operário pode andar para a direita,
mantendo a tábua em equilíbrio na horizontal, é, aproximadamente:


Dados : P (operário ) = 700 N ; L ( tábua ) = 6,0 m ; P( tábua ) = 280 N

O limite x que o operário pode se deslocar para direita sem girar a tábua em torno do
cavalete II é quando R1 (apoio do cavalete I ) = 0.
→ equilíbrio de rotação
𝑀( 𝑎𝑛𝑡𝑖 − ℎ𝑜𝑟á𝑟𝑖𝑜) = 𝑀(ℎ𝑜𝑟á𝑟𝑖𝑜)
𝑃𝑇 . 1,5 = 𝑃𝑜 . 𝑋 → 700 × 1,5 = 280 × 𝑋 → 𝑋 = 3,75




7 - Esta questão refere-se à figura seguinte. Considerando-se que a barra é homogênea e pesa
100N. Determine o valor das tensões nas cordas A e B.



→ Calcular o equilíbrio de rotação em relação a corda TA

𝑀(𝑎𝑛𝑡𝑖 − ℎ𝑜𝑟á𝑟𝑖𝑜) = 𝑀(ℎ𝑜𝑟á𝑟𝑖𝑜)
𝑇𝐵 × 1 = 40 × 0,25 + 100 × 0,5 → 𝑇𝐵 = 60 𝑁

→ Calcular o equilíbrio de rotação em relação a corda TB

𝑀(𝑎𝑛𝑡𝑖 − ℎ𝑜𝑟á𝑟𝑖𝑜) = 𝑀(ℎ𝑜𝑟á𝑟𝑖𝑜)
40 × 0,75 + 100 × 0,5 = 𝑇𝐴 × 1 → 𝑇𝐴 = 80 𝑁




1 – Determine o momento de uma força de 20 N em relação a um ponto O dado (figura)

→ Primeiro Modo : ( fórmula escalar )
Dados: |𝐹| = 20𝑁 ; |𝑑| = 5𝑚 ; 𝛉 (transferidor) = 60+180 = 240o
|M⃗⃗⃗ | = |r |. |F⃗ |. senθ → |M⃗⃗⃗ | = 5 × 20 × sen240𝑜 ≅ −86,6 𝑁.𝑚

→Segundo Modo : ( Varignon )
Fx = 20×cos60o = - 10 (sinal negativo puxa para a esquerda)
Fy =20×sen60o ≅ -17,32 (sinal negativo puxa para baixo )
DX = +5 ( sinal positivo a direita do ponto O )
Dy = 0 ( não tem distância vertical )
M = −(Fx). (Dy) + (Fy). (𝐷x) = −(−10). (0) + (−17,32). (5) = − 86,6 N.m


2 – Uma força de 100 N é orientada na direção da reta que une os pontos A=(2,0,4)m e
B=(5,1,1)m . Determine o módulo do vetor momento desta força em relação ao ponto C
= (0,0,0).

RESOLUÇÃO VETORIAL
Primeiro passo: calcular o vetor posição de C (ponto de rotação) até A (ponto de
aplicação da força )
 𝑟 = 𝐶𝐴⃗⃗⃗⃗ ⃗ = 𝐴 − 𝐶 = (2,0,4) − (0,0,0) = (2,0,4) → x=2 , y=0 , z=4

Segundo passo : calcular o vetor F , sabendo que ele vai de A até B
𝐴𝐵⃗⃗⃗⃗ ⃗ = 𝐵 − 𝐴 = (5,1,1) − (2,0,4) = (3,1, −3)
 |𝐴𝐵⃗⃗⃗⃗ ⃗| = √(3)2 + (1)2 + (−3)2 = √19

Terceiro passo : calcular as componentes do vetor F
𝐹𝑥 = 𝐹.
𝐴𝐵⃗⃗⃗⃗ ⃗𝑥
|𝐴𝐵⃗⃗⃗⃗ ⃗|
= 100.
3
√19
≅ 68,8
𝐹𝑦 = 𝐹.
𝐴𝐵⃗⃗⃗⃗ ⃗𝑦
|𝐴𝐵⃗⃗⃗⃗ ⃗|
= 100.
1
√19
≅ 22,9
𝐹𝑧 = 𝐹.
𝐴𝐵⃗⃗⃗⃗ ⃗𝑧
|𝐴𝐵⃗⃗⃗⃗ ⃗|
= 100.
−3
√19
≅ −68,8

Quarto passo : aplicar na formula vetorial e resolver o determinante
�⃗⃗⃗� = �⃗⃗� × 𝐅 = |
�̂� �̂� �̂�
x y z
Fx Fy Fz
|
�⃗⃗⃗� = |
�̂� �̂� �̂�
2 0 4
68,8 22,9 −68,8
|
𝑖̂ 𝑗̂
2 0
68,8 22,9
= 275,2𝑗̂ + 45,8�̂� − 91,6𝑖̂ + 137,6𝑗̂

�⃗⃗⃗� = −𝟗𝟏, 𝟔�̂� + 𝟒𝟏𝟐, 𝟖𝒋̂ + 𝟒𝟓, 𝟖�̂�
