1. Difusión con reacción química heterogénea

Construir un modelo de distribución de concentraciones en un sistema gaseoso en el
cual el reactivo es la especie química A y el producto la especie química A​2,​,
difundiendo A en A​2​ y la reacción en la superficie del catalizador es instantánea de
acuerdo al siguiente esquema

La reacción química es:

2A ​→​ A​2

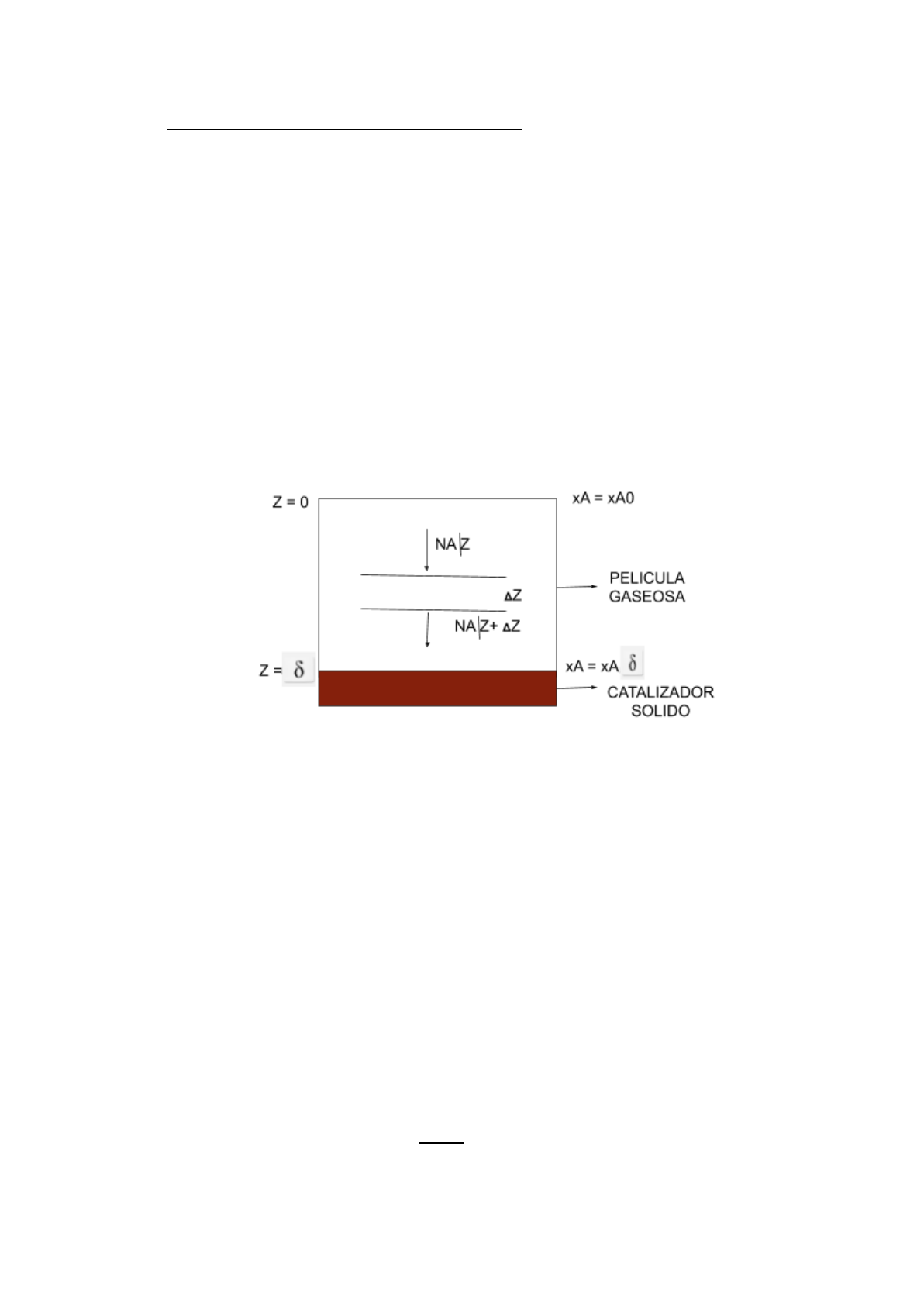

Considerando una película gaseosa sobre la superficie del catalizador, la zona
donde se produce la difusión de A y A2 en la superficie del catalizador la reacción
instantánea, el elemento de control para el balance de materia, puede considerarse
en el siguiente esquema.



La reacción en Z = 𝞭 Es instantánea y por lo tanto la fracción molar de A en este
punto vale cero (X​A​ = 0)
El balance de materia para A sobre el elemento de control 𝝙z es el siguiente:

N​A​│​Z ​ x S - N​A​│​Z+𝝙Z​ x S = 0

Dónde S, es el área por donde difunde A y por la geometría del sistema es
constante
Por lo tanto la ecuación queda como:
:​N​A​│​Z ​ - N​A​│​Z+𝝙Z​ = 0

Reordenando, multiplicando por (-1); dividiendo entre 𝝙Z y Sacando el límite
cuando 𝝙Z → 0, se obtiene la ecuación diferencial de primer orden:

 ​ (1)dz
dNA = 0


Analizando al ley de Fick

(N N ) NA = xA A + B − CDAB dz
dxA

El reactivo A difunde en el producto A​2 ​ y la ecuación de Fick se expresa como:

(N N ) NA = xA A + A2 − CDAB dz
dxA


N​A2​ se mueve en sentido contrario y 2A ------ A2


N​A2​ = -½ N​A

En la ecuación de Fick

(N N ) NA = xA A − ½ A − CDAB dz
dxA


(½ N ) NA = xA A − CDAB dz
dxA

 (2)−NA =
C DAB
1 − x2
1
A dz
dxA


reemplazando en la ecuación de balance (2) en (1)

 ddz −( C DAB1 − x21 A dz
dxA ) = 0

A P y T constantes:

 (3) ddz ( 11 − x21 A dz
dxA ) = 0

Ecuación diferencial de segundo orden, que requiere dos condiciones límite para determinar
el modelo buscado, las mismas son:

z = 0 x​A​ = x​A0
 z = x​A​ = x​A = 0 ​(reacción instantánea)

Resolviendo


 11 − x21 A dz
dxA = c1
z ∫


dxA
1 − x2
1
A
= c1∫


d + c2
Integrando:

ln c z c − 2 1 x( − 21 A) = 1 + 2

Generando las siguientes ecuaciones a partir de las condiciones límite del sistema

z = 0 x​A​ = x​A0

 (4)ln c c − 2 1 x( − 21 A0) = 1 * 0 + 2

La constante C​2

 ln c2 = − 2 1 x( − 21 A0)

Para la segunda condición límite:

z = x​A​ = 0 ​(reacción instantánea)

ln c c − 2 1 ( − 21 * 0) = 1 + 2
y

− ln c1 = δ
c2 = δ
2 1 x( − 21 A0)

que nos permite obtener el siguiente modelo


 1 x( − 21 A) = 1 x( − 21 A0)
(1 − )zδ


Si la reacción química en e; reactor heterogéneo, no es instantánea, el balance de materia,
el análisis de Fick y la ecuación diferencial de segundo orden, siguen siendo las mismas
 ​(1)dz
dNA = 0


 (2)−NA =
C DAB
1 − x2
1
A dz
dxA



 (3) ddz ( 11 − x21 A dz
dxA ) = 0


Cuando la reacción no es instantánea en la superficie del catalizador y se regula por una
velocidad de reacción, por ejemplo una cinetica de primer orden

 C C x (− )rA = k A = k A


las condiciones límite serán:

z = 0 x​A​ = x​A0
z = x​𝜹A​ = k C
(−r )A

La solución general:

ln c z c − 2 1 x( − 21 A) = 1 + 2

Generando las siguientes ecuaciones a partir de las condiciones límite indicadas para este
sistema

z = 0 x​A​ = x​A0

 (4)ln c c − 2 1 x( − 21 A0) = 1 * 0 + 2

La constante C​2

 ln c2 = − 2 1 x( − 21 A0)

Para la segunda condición límite:

z = x​𝜹A​ = ​(reacción ​NO​ instantánea)k C
(−r )A

ln c c − 2 1 ( − 21 k C(−r )A ) = 1 + 2
y

 ln ln c1 = δ
c2 1 x( − 21 A0) − δ2 1 ( − 21 k C(−r )A )

que nos permite obtener la solución particular, el modelo de distribución de concentraciones
o el perfil de concentraciones

 1 x( − 21 A) = 1 ( − 21 k C(−r )A )
( )zδ
1 x( − 21 A0)
(1 − )zδ



Para ambos modelos, de igual manera que en los anteriores modelos desarrollados en el
curso, se evaluá la densidad de Flujo molar (Fick) y el flujo molar NA * S

NOTA

Es importante reconocer que para ​régimen estacionario​,y transferencia de materia en ​una
sola dirección,​ las características de las ecuaciones de los balances de materia, o
ecuaciones de continuidad, se presentan como:

Coordenadas rectangulares:

= 0dz
dNA


Para transferencia radial en un cilindro (coordenadas cilíndricas)

= 0dr
dN rA

y para transferencia radial en esferas:

= 0dr
dN rA
2


Las anteriores ecuaciones, son las ecuaciones que resultan del balance de materia
sobre un elemento de control, en diferentes tipos de coordenadas. también reciben el
nombre de ”ECUACION DE CONTINUIDAD”
