Nº: POP-003-2013 Pág.: 1 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014



POP: Ligação da Máquina
Elaborado por: Felipe Alexandre de S. F. Nunes
Aprovado por: Prof. D.Sc. Jorge Nei Brito
Público-alvo: Professores e alunos que tenham a necessidade de usar a enchedora de cerveja KHS.

1. OBJETIVO
- Orientar a realização do correto envase de cerveja no inicio da produção, para garantir o resultado de
eficiência e qualidade do produto envasado.

2. DESCRIÇÃO DO EQUIPAMENTO
- Padrão aplicavél a enchedora KHS FSM 09523 da linha 511 do packaging da unidade Nova Minas.


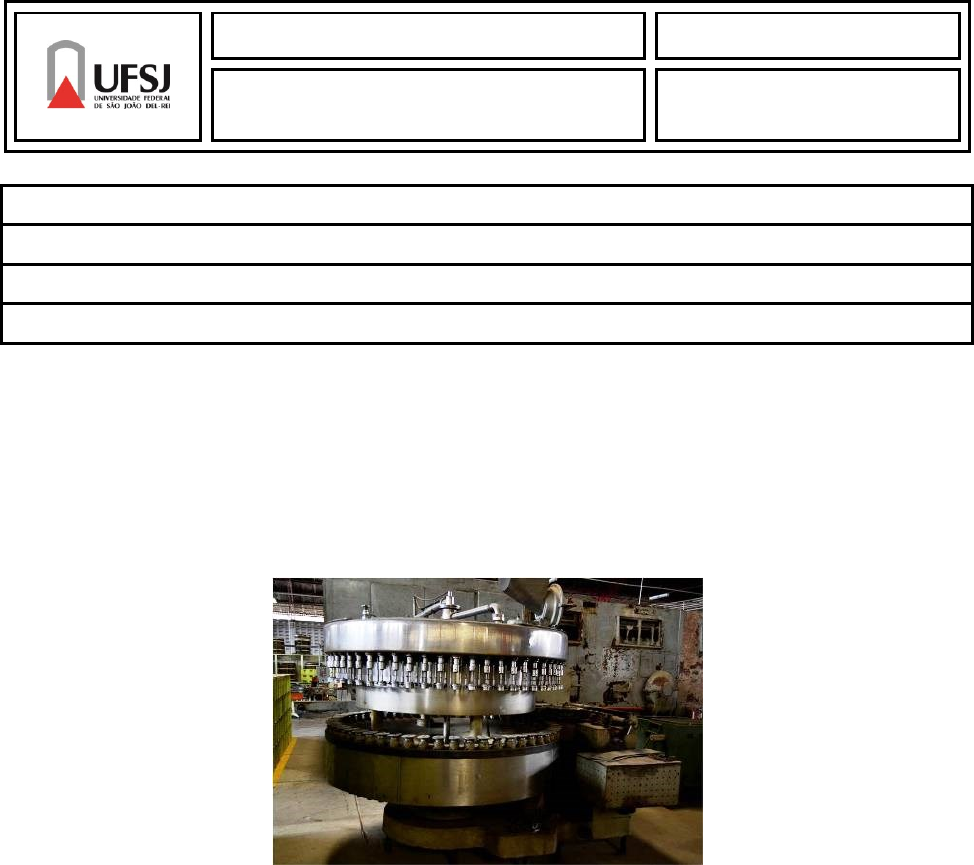

Figura 1. Enchedora.

3. REFERÊNCIAS
- NM.2.PGP.PACK.511-B.000001 Padrão Gerencial de Processo Célula B Linha 511.
- CENG.2.PTP.PACK.000007 Padrão Técnico Catálogo de Processos F – Envasamento de Cervejas em latas.
-CENG.2.REG.QA.01.01.000007 VPO – PILAR QUALIDADE – Requisitos Legais e Especificações e
Documentação.
- CENG.2.REG.QA.04.000007 VPO – PILAR QUALIDADE – PPR e HACCP: Boas Práticas de Fabricação.
- CENG.2.REG.QA.04.000012 Reaproveitamento de Embalagens.
- CENG.2.REG.QA.07.000003 VPO – PILAR QUALIDADE – Produto não Conforme.
- CENG.2.REG.QA.08.000002 VPO – PILAR QUALIDADE – Segurança Alimentar e Integridade do Produto.
- CENG.2.REG.QA.10.000001 VPO – PILAR QUALIDADE – Regras de Qualidade para Procedimentos
Operacionais.
- CENG.2.REG.QA.02.000003 VPO – PILAR QUALIDADE – Metodologia Analítica: Boas Práticas em
laboratório.
- CENG.3.PO.MA.04.000001 VPO – PILAR QUALIDADE – Descarte de Efluentes para a Rede da ETEI.
- CENG.2.REG.VPO.05.000004 VPO – PILAR MEIO AMBIENTE – Avaliação de Aspectos e Impactos
Ambientais.
- CENG.2.REG.VPO.03.000009 VPO – PILAR SEGURANÇA – Equipamento de Proteção Individual.
- CENG.2.REG.VPO.03.000006 VPO – PILAR SEGURANÇA – Acesso Seguro e Bloqueio de Energia.

Nº: POP-003-2013 Pág.: 2 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




4. FERRAMENTAS / RECURSOS NECESSÁRIOS
- Regras de Qualidade.
4.1 ENCHIMENTOS DE LATAS
Campo de aplicação: Linhas de Enchimentos de Latas
- As latas devem ser pré-rinsadas por ar ionizado ou por água potável.
- Deverá haver um alarme ou intertravamento no Rinser e consequentemente na Enchedora caso exista
falha no Sistema de Rinsagem. O lote de latas cheias suspeitas de falha de rinsagem deve ser segregado da
produção normal.
- Os Pasteurizadores Túnel devem ter o sistema de controle de temperatura em funcionamento de forma a
prevenir sobre-pasteurização do produto, o que impacta nas características de frescor do produto acabado.
- A Temperatura da Cerveja na Saída do Pasteurizador Túnel não deve ser superior a 36°C e deve ser
monitorada de forma a evitar problemas de condensação no Armazém de Produto Acabado.
4.2 ESTOCAGEM DE MATERIAIS DE EMBALAGEM
Campo de aplicação: válido para todas as áreas que possuam estocagem de embalagens primárias (como
rolhas, latas, tampas, garrafas etc.) e embalagens secundárias (rótulos, folhas separadas, cartões, stretch
etc.).
- A embalagem primária deve ser estocada separadamente de todos os produtos químicos, insumos de
processo, matérias primas e aditivos.
- Quando um residual de embalagem primária é transferida novamente para o armazem (material
resultante de final de programação de linha de produção), este material deverá ser novamente fechado
integralmente e selada em sua embalagem original, para evitar contaminações por poeira.
- Garrafas de vidro vazias devem ser estocadas separadamente de todas as outras embalagens e produtos
acabados para evitar a contaminação cruzada.
- Todas as áreas de estocagem de embalagem devem estar limpas, secas e bem conservadas.
- A avaliação de controle de pragas deve ser aplicada para todas as áreas de estocagem de embalagens
primárias e secundárias.
- O FIFO deve ser aplicado para todas as embalagens primárias e secundárias no seu recebimento e durante
todo o tempo em que a mesma for mantida estocada na planta.
- Todas as embalagens primárias devem ser totalmente rastreáveis do produto acabado até o fornecedor.
- Toda embalagem não retornável deve ser estocada em área coberta do armazém.
- Latas e garrafas vazias de produtos da companhia não devem ser usadas como recipientes de estocagem e
manuseio que seja contrária a sua finalidade, atendendo integralmente as condições do padrão de
reaproveitamento de embalagens.
4.3 CONTROLE DE PRAGAS
Campo de aplicação: todas as áreas internas e externas de produção e estocagem. Seguir os controles e
realizar o gerenciamento conforme descrito no padrão corporativo de controle de pragas ou equivalente.
- Todas as plantas e armazéns devem ter uma sistemática de avaliação da eficácia do controle de pragas
para roedores, passáros e insetos. Entende-se que o cumprimento do cronograma de inspeção e controle
de pragas, bem como a ausência completa de pragas na área industrial, assegura a eficácia deste programa.
- O controle de pragas deve ser conduzido por uma empresa contratada aprovada corporativamente para
este fim.

Nº: POP-003-2013 Pág.: 3 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014



- As sistemáticas do controle de pragas devem ser realizadas interna e externamente nas áreas industriais
da unidade, sempre focando as áreas de maior risco e incidência.
- Todas as caixas de armadilhas devem ser numeradas e rotuladas com os cuidados de segurança no
manuseio. Estas armadilhas devem estar listadas e localizadas em um plano/planta atualizado da unidade.
- Onde as caixas de armadilhas são usadas, estas devem ser fixas para prevenir eventual perda acidental da
mesma ou do veneno.
- As armadilhas contra pragas devem ser regularmente examinadas.
4.4 AMOSTRAGEM E AMOSTRAS DE REFERÊNCIA
Campo de aplicação: válido para os laboratórios central e de campo das unidades que realizam análises de
processo e produtos na rotina.
Correlacionar com o padrão corporativa de boas práticas de laboratório.
Amostragem de Produtos:
- Vidrarias e frascos de amostragem devem estar em perfeitas condições de limpeza, para que não
comprometam a confiabilidade das análises. Como também devem estas integras para garantir qualidade
analítica e segurança operacional.
- Atenção aos procedimentos analíticos e de amostragem que necessitam de acondicionamento.
- Determinados procedimentos analíticos devem obedecer as regras de segurança de utilização de EPI’s,
tais como aventais de laboratórios, luvas, óculos de ampla visão, entre outros equipamentos de proteção
individual, cumprindo as diretrizes descritas no padrão de boas práticas de laboratório, além das
orientações de segurança existente nos respectivos padrões.
- Deve existir uma padronização na identificação de amostras, de modo que cada amostra tenha uma
identificação única e correta, seguindo as especificações descritas no padrão utilizazação de amostra
referência.
- Deve ser planejada a amostragem de produtos em elaboração de modo que as amostras estejam
disponíveis em tempo que não comprometa a sua integridade físico-quimica, sensorial e microbiológica. Se
necessário, deve-se fazer uso de recursos para a preservação das amostras na área ou no laboratório
(refrigeradores, recipientes termostáticos etc.).
Amostras de Referência:
- Placas de controle microbiológicas (branco) devem ser preparadas toda vez que as amostras são
inoculadas para verificar a esterilidade dos reagentes e meios e para evitar falsos resultados positivos.
Amostras teste (controle positivo) também devem ser usadas para avaliar os lotes de meios de cultura
preparados no laboratório.
4.5 INICIO DE OPERAÇÃO APÓS CIP DE ENCHEDORAS DE GARRAFAS E LATAS
Campode Aplicação: enchedora de garrafas e latas
- Após o processo de CIP, o produto referente à primeira volta da enchedora deve ser coletado e analisado
para verificação das análises determinadas (como pH e Sensorial) com o objetivo de detectar eventual
contaminação do produto acabado por agentes de limpeza e/ou desvios de qualidade. Seguir os
procedimentos descritos nos padrões corporativos correlacionados.
- Se não forem encontrados desvios nos resultados das análises descritas acima, a produção pode ser
reiniciada. Caso contrário, será necessária uma amostragem da segunda volta ou até que não sejam
encontrados problemas.

Nº: POP-003-2013 Pág.: 4 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014



- A água de enxágue final do CIP da enchedora deve ser coletada e analisada para avaliar a ausência de
residuos de agentes de limpeza, conforme determinações dos padrões corporativos aplicáveis.
- Todos os agentes de limpeza utilizados no processo de CIP devem ser aprovados para uso em indústria
alimentícia, conforme exigência do programa integridade do produto.
Todos os bicos de enchimento, HDE’s e coberturas das estrelas devem ser limpos e enxaguados durante o
processo de CIP da enchedora.

5. CUIDADOS DE SEGURANÇA
- EPI’s necessários: Protetor auricular, boné de proteção, botina com palmilha de aço e óculos de
segurança.
- BPF: Uniforme branco (área fria), touca e máscara descartável (em caso de uso de barba).
- Procedimentos de bloqueio de energia anexados à máquina.

6. ORIENTAÇÕES PARA USO DO EQUIPAMENTO KHS FSM

PASSO O QUE FAZER COMO FAZER CUIDADOS
ESPECIAIS
1 Verificar o produto
a ser envasado.
1- Confirmando a programação do produto a
ser envasado.
2- Confirmando com o operador da filtração
se o produto esta OK.
3- Conferindo a receita no painel IHM ( 269,
350 ou 473 ml).

4- Conferindo no painel IHM o produto a ser
envasado de acordo com a programação do
PCP.
Não esquecer de
comunicar com o
processo o
produto a ser
envasado.

Nº: POP-003-2013 Pág.: 5 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




2 Ligar a enchedora
em automático.
1- Verificando se as válvulas de ar
comprimido, água, CO2 e sabão estão
abertas.

2- Colocando a chave em marcha.


3 Enxaguar e resfriar
a cúpula.
1- Solicitando envio de água desareada
utilizando a função “enxaguar enchedora com
água”.
Avisar o operador
da filtração o
envio de água.
Avisar descarte
para o operador
da ETEI 10
minutos antes de
realizar o mesmo.
Observar se a
temperatura da
cúpula está com

Nº: POP-003-2013 Pág.: 6 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




2- Colocando a máquina em função de
“espera”.

3- Fazendo o descarte da cúpula utilizando a
função “esvaziar recipiente”.

5°C.
4 Liberar a entrada
de cerveja e de
latas.
1- Solicitando o envio de avanço de CO2
utilizando a função “avançar produto”,
aguardando tempo de 5 minutos.
Avisar descarte
para o operador
da ETEI 10
minutos antes da
realização do
mesmo.
Observar se a
temperatura da
cerveja está com

Nº: POP-003-2013 Pág.: 7 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




2- Solicitando envio de cerveja utilizando a
função “avançar produto”.
3- Colocando a máquina na função de
“espera”.

4- Enchendo a cúpula de cerveja utilizando a
função “encher recipiente”.

5- Colocando a máquina na função “espera”.
3°C.

Nº: POP-003-2013 Pág.: 8 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




6- Fazendo o descarte da cúpula utilizando a
função “esvaziar recipiente”.

7- Enchendo a cúpula de cerveja utilizando a
função “encher recipiente”.

8- Colocando a máquina na função de
“espera”.

Nº: POP-003-2013 Pág.: 9 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




9- Verificando o nível da cúpula (50% +/- 2)
na segunda coluna do gráfico no painel.

10- Verificando a pressão interna da cúpula
(entre 1,8 a 2,5 bar).

11- Verificando a pressão dos quebra bolhas
(Quebra bolhas 1 e 2 fluxo baixo: 1 a 5 psi.
Quebra bolhas 1 e 2 fluxo alto: 1 a 6 psi).

Nº: POP-003-2013 Pág.: 10 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




12- Verificando a condutividade da cerveja de
acordo com o padrão
CENG.2.REG.QA.04.000007. VPO – PILAR
QUALIDADE – PCR e HACCP: Boas práticas de
Fabricação e padrão.
CENG.2.PTP.PACK.000007 Padrão técnico
Catálogo de Processo – Envasamento de
Cervejas em latas.

13- Verificando o oxigênio da cerveja de
acordo com o padrão
CENG.2.PTP.PACK.000007 Padrão Técnico
Catálogo de Processos F – Envasamento de
cervejas em latas.

Nº: POP-003-2013 Pág.: 11 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




14- Automaticamente a máquina passa para a
função de “produção”.
15- Liberando a trava de latas dando início a
produção.
16- Verificando a velocidade nominal da
máquina (350 ml e 269 ml – 120.000
latas/hora e 473 ml – 90.000 latas/hora).
17- Verificando se a pressão dos manômetros
de entrada da enchedora é de 6 a 8 bar.

5 Verificar stratec 1- Verificando se o stratec está ligado.

Nº: POP-003-2013 Pág.: 12 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014




2- Abrindo válvula de ar comprimido do
stratec.

6 Realizar o teste de
TPO e mosto
1- Aguardando até que a enchedora dê sua
primeira volta, em seguida o técnico do
laboratório coleta 3 latas, 1 para CO2, 1 para
extrato e a outra para análise sensorial.
Observar se o
técnico fez a
coleta das latas, se
não estiver feito o
operador da
enchedora deverá
coletar as
mesmas.
7 Verificar se os
testes estão dentro
das especificações.
1- Verificando justamente com o técnico do
laboratório o resultado das análises.
2- Realizando transbordo da cúpula utilizando
a função no painel 100% no set point, caso o
Em caso de análise
fora de
especificação
somente.

Nº: POP-003-2013 Pág.: 13 de 13
MANUTENÇÃO - Turma : EPN10
POP - Procedimento Operacional Padrão
Versão Original: Outubro/2013
Próxima Revisão: Fevereiro/2014



teste tenha saído fora da faixa.

3- Retornando ao passo 4 deste padrão.


7. DADOS TÉCNICOS DO EQUIPAMENTO
- O sistema de abastecimento por pressão, permite preencher embalagens com bebidas carbonatadas com
extrema segurança, fornecendo precisão constante. Sendo mecânicos ou controlados por computador, o
sistema oferece máximo de flexibilidade para enchimentos perfeitos. É caracterizado principalmente por
trabalhar em alo desempenho e flexibilidade e com facil manuseio, além dos baixos custos de manutenção.

8. RESULTADOS ESPERADOS
- Atingir niveis esperados de eficiência (%), qualidade PPB, que consiste em cumprir etapas fabris necessária
à fabricação de determinados produtos e, com isso, desfrutar dos benefícios fiscais estabelecidos por lei.

9. AGRADECIMENTOS
- Mayk Coelho que proveu a versão original do POP.
