16/09/2020
1
Prática 07: HAZOP
Engenharia da Qualidade B
Profª. Msc. Priscilla Cibelle O. de S. Firmino
CEATEC
Centro de Ciências Exatas,
Ambientais e de Tecnologias
2º Semestre de 2020
Curso de Engenharia Química
Hazard and Operability Study - HAZOP

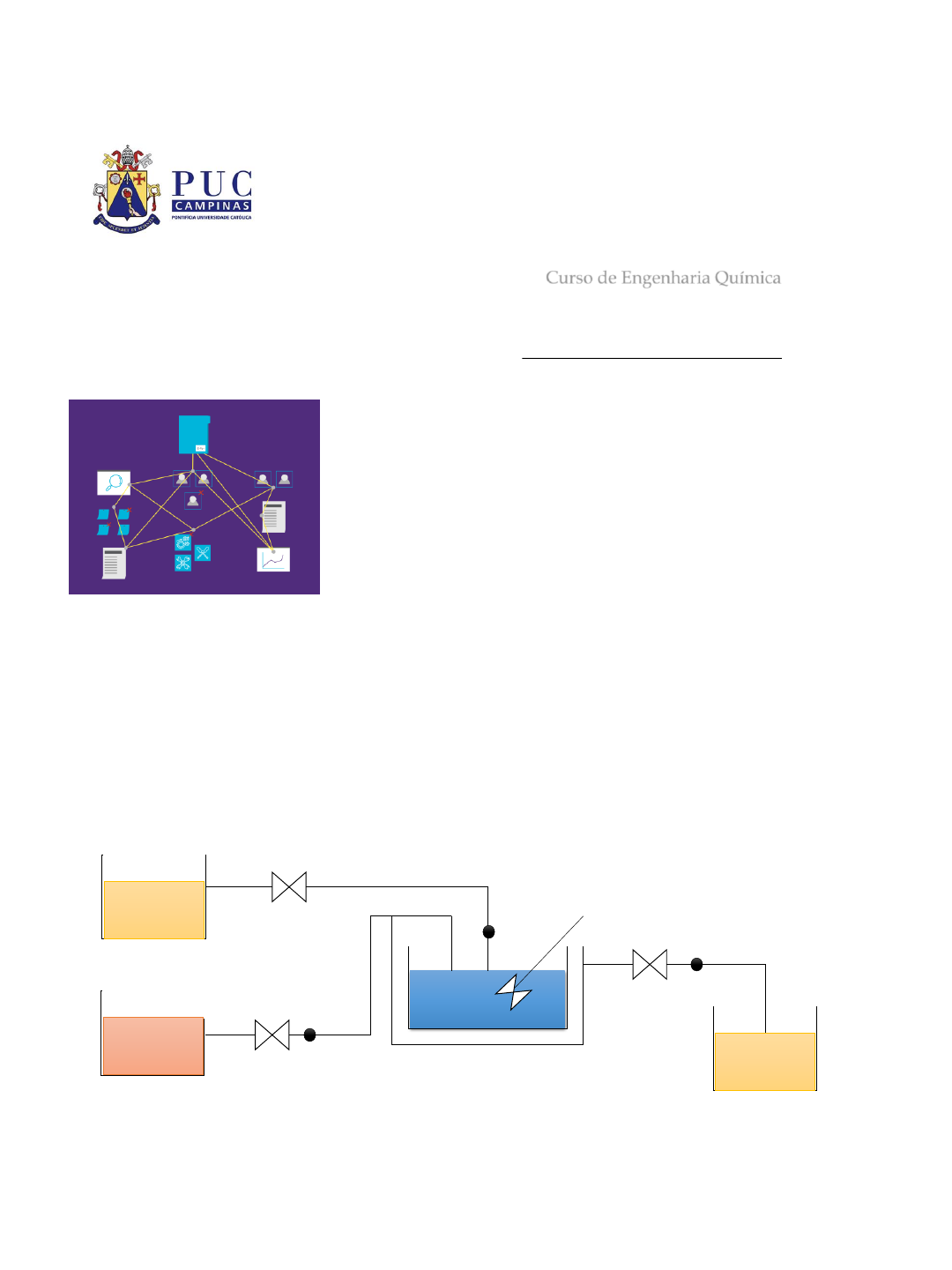

Observe o processo abaixo. Trata-se de um processo contínuo em que há mistura entre o
ácido fosfórico e a amônia, produzindo o fosfato de diamônio (DAP). Se for acrescenta uma
quantidade inferior de ácido fosfórico, a reação será incompleta, com produção de amônia. Se
a amônia for adicionada em quantidade inferior, haverá produção de uma substância
indesejável. A equipe de HazOp receberá incumbência de investigar “os perigos decorrentes
da reação”.
Ácido
Amônia Fosfato de
diamônio
A
B
C
Nó 2
Nó 1
Nó 3
16/09/2020
2
Quantidade inferior de ácido fosfórico, a reação será incompleta produção de amônia.
Se a amônia for adicionada em quantidade inferior, haverá produção de uma substância
indesejável.
Ácido
Amônia Fosfato de
diamônio
A
B
C
Nó 2
Nó 1
Nó 3
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
NENHUM
16/09/2020
3
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
NENHUM NENHUMA
VAZÃO
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
NENHUM NENHUMA
VAZÃO
- A válvula A
falha ->
fechada
- Sem estoque
de ácido
fosfórico
- Dano a
tubulação
(entupimento
e ruptura)
16/09/2020
4
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
NENHUM NENHUMA
VAZÃO
- A válvula A
falha ->
fechada
- Sem estoque
de ácido
fosfórico
- Dano a
tubulação
(entupimento
e ruptura)
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
-
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
NENHUM NENHUMA
VAZÃO
- A válvula A
falha ->
fechada
- Sem estoque
de ácido
fosfórico
- Dano a
tubulação
(entupimento
e ruptura)
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
16/09/2020
5
Observe o processo abaixo. Trata-se de um processo contínuo em que há mistura entre o
ácido fosfórico e a amônia, produzindo o fosfato de diamônio (DAP). Se for acrescenta uma
quantidade inferior de ácido fosfórico, a reação será incompleta, com produção de amônia. Se
a amônia for adicionada em quantidade inferior, haverá produção de uma substância
indesejável. A equipe de HazOp receberá incumbência de investigar “os perigos decorrentes
da reação”.
Ácido
Amônia Fosfato de
diamônio
A
B
C
Nó 2
Nó 1
Nó 3
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS
16/09/2020
6
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
16/09/2020
7
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
-
16/09/2020
8
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
MAIS
16/09/2020
9
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
MAIS MAIS
VAZÃO
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
MAIS MAIS
VAZÃO
- Erro de projeto
- Vazão
desregulada
16/09/2020
10
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
MAIS MAIS
VAZÃO
- Errode projeto
- Vazão
desregulada
-Excesso de ác
fosfórico
degrada o
produto.
-Sem riscos ao
trabalhador
-Formação de
produto
indesejável
-
Estudos de perigos e operabilidade - HAZOP
Empresa: Amoniax Sistema: Produção de DAP
Parâmetro: Vazão Nó: 1
Elaborado
por:
Engª Firmino Data: 16/09/2020
Palavra-guia Desvio Causas Consequência Salvaguardas Ações/ Questões/Recomendações
MENOS MENOS
VAZÃO
- A válvula A
parcialmente
fechada
- Entupimento
parcial ou
dano a
tubulação
- Excesso de
amônia no
reator.
- Liberação
para a área
de trabalho
- Fechamento automático da válvula B
na ausência de vazão, decorrente do
depósito de ácido fosfórico.
MAIS MAIS
VAZÃO
- Erro de projeto
- Vazão
desregulada
-Excesso de ác
fosfórico
degrada o
produto.
-Sem riscos ao
traba-lhador
-Formação de
produto
indesejável
- - Fechamento automático da válvula
B no excesso de vazão de ácido
fosfórico.
- Reavaliação de projeto
- Regulagem de vazão
16/09/2020
11
Vamos praticar?
• Continue o desenvolvimento da planilha hazop para os nós 2 e 3.
