Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



01 AULA 5 + LISTA DE EXERCÍCIOS 2
 PROF. RUY NAKAYAMA
Código Nome Turma
ME66H

SISTEMAS HIDRO PNEUMÁTICOS

S41

Aula 05
1 CIRCUITAÇÃO DE LÓGICAS PNEUMÁTICAS SEQUENCIAIS
1.1 MÉTODO INTUITIVO
Este método consiste em montar o circuito por tentativas e erros. Apesar de poder ser utilizada
pode trazer grandes dificuldades ou perdas de tempo em algumas situações.
Vejamos o exemplo de um circuito com dois cilindros A e B onde queremos realizar a seguinte
sequência: A+/B+/A-/B- ilustrada na Fig. 1. Neste circuito temos o circuito principal de força,
realçado em azul, que é por onde a potência do ar comprimido é transmitida aos atuadores
lineares (cilindros). Sendo este circuito responsável por conduzir a potência, a bitola das
mangueiras deste circuito também deverá ser compatível com a vazão do ar que fluirá por ela.

Neste método intuitivo utilizamos as válvulas de fim de curso A0, A1, B0 e B1 para acionar os
respectivos pilotos das válvulas direcionais 5/2 vias que acionam os cilindros A e B. Este circuito
formado pelas válvulas fim de curso tem a função apenas de transmitir informações e processar a
lógica. Por conseguinte, este circuito é chamado de circuito de comando ou de lógica. Como a
função deste circuito é de apenas conduzir informação e não de potência, o consumo de ar
deve ser o menor possível e por isso as bitolas das mangueiras neste circuito são reduzidas.
Intuitivamente podemos usar a válvula fim de curso A1 para acionar o avanço do cilindro B, a
válvula B1 para acionar o retorno do cilindro A, a válvula A0 para acionar o retorno do cilindro B e
a válvula B0 para reiniciar o ciclo acionando o avanço de A como mostra a Fig. 2.
Simulando este circuito no FluidSIM-P vemos que funciona perfeitamente.

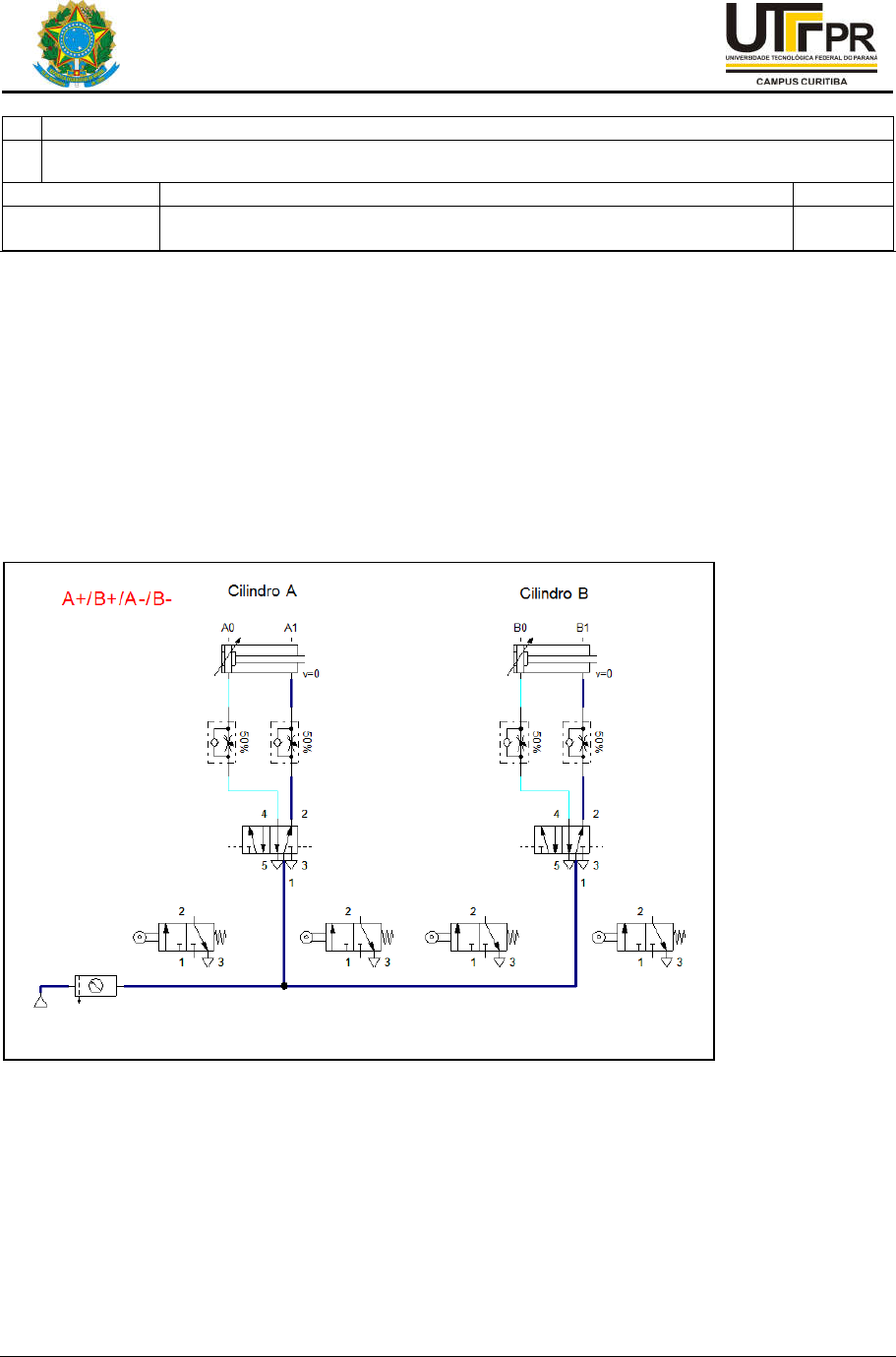

Fig. 1 - Circuito A+/B+/A-/B-

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba




Aparentemente, parece ser possível aplicar esta regra para qualquer outra sequência de
movimentos, mas se propusermos a realizar a seguinte sequência apenas alterando a ordem de
um movimento para A+/B+/B-/A- e tentarmos intuitivamente já percebemos que nem sempre a
circuitação é tão simples assim como mostra a Fig. 3. Nela vemos que o a Válvula A0 é incapaz de
iniciar o ciclo comutando a válvula 5/2 vias para avançar o cilindro A porque a válvula B0 já se
encontra acionada.


Fig. 2 - Circuito A+/B+/A-/B- implementado


Fig. 3 - Circuito A+/B+/B-/A-


Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



Deste ponto em diante pode-se implementar algumas tentativas acrescentando-se algumas
válvulas, mas já será perceptível o quanto o método intuitivo pode se tornar difícil diante de um
mero desafio como este.
1.2 MÉTODO CASCATA
Para resolvermos estes problemas de maneira sistemática foi desenvolvido o método cascata.
Veja no exemplo anterior que o último movimento que faz com que o cilindro A recue impede
agora que o cilindro A avance. No método cascata, o que se propõe é dividir a sequência de
movimentos em grupos de maneiras que movimentos antagônicos de um mesmo cilindro não
fiquem no mesmo grupo. Assim, a sequência anterior deveria ser separada em dois subgrupos de
sequencias: Grupo I (A+/B+) e Grupo II (B-/A-). Estes dois grupos teriam linhas de pressurização
independentes, em que jamais ambas as linhas seriam pressurizadas simultaneamente. Para isso,
desenhamos duas linhas de pressurização: I e II e criamos uma lógica de comutação para a
pressurização destes grupos (Fig. 4). Note que os grupos são separados de maneira que no mesmo
grupo não há movimentos opostos do mesmo cilindro. A comutação dos grupos é feita através
dos sinais que representam a conclusão da última ação do grupo. No caso, a última tarefa do
grupo I é B+, consequentemente o sinal que representa a finalização do Grupo I é o sinal b1. Da
mesma maneira, o sinal que representa a finalização do Grupo II é a0.

Dentro dos grupos a sequencialização também é feita através de sinais. No caso, a inicialização
do movimento A+ dentro do Grupo I será feita através do botão de inciar Bi, e concluído este
movimento o próximo movimento B+ é disparado pelo sinal a1. Concluído o movimento B+, terá
sido concluída a última tarefa do Grupo I e por isso, o sinal b1 comutará para o Grupo II. Dentro
do Grupo II, o primeiro movimento B- já poderá ser imediato, independente de qualquer sinal.
Após concluído este primeiro movimento dentro do Grupo II, o próximo movimento A- é disparado
pelo sinal de b0.
A lógica de comutação de grupos é mostrada na Fig. 5 com 2 grupos e na Fig. 6 com 3 grupos.


Fig. 4 - Separação em Grupos

Fig. 5 - Lógica de comutação de grupos com 2 grupos

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba




Na Fig. 7 estão representadas as três situações de pressurização do grupo onde mostra-se que
apenas um grupo é pressurizado por vez.

Nesta lógica é utilizada uma válvula 4/2 vias de duplo piloto, biestável para comutação de
grupos. Os sinais que comutam para o grupo I e grupo II serão respectivamente a0 e b1 no caso
do exercício exemplo. Os movimentos executados dentro do grupo são acionados através de


Fig. 7 - Comutação de Grupos - 3 Grupos (pressuriza somente um grupo por vez)

Fig. 6 - Lógica de Comutação de Grupos - 3 grupo

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



sinais que recebem a pressurização correspondente ao grupo pois assim garantiremos que dois
grupos jamais estarão pressurizados simultaneamente e como dois movimentos opostos não
pertencerão ao mesmo grupo, jamais teremos o problema de não se conseguir acionar um
movimento como na Fig. 3. Este acionamento é mostrado na Fig. 8.


O método de circuitação cascata é um método funcional, e relativamente econômico, porém
ainda apresenta certa fragilidade na sequencialização. Note-se que embora separado em grupo,
se um sensor, do grupo ativo, for ativado fora de sequência ele poderá desencadear também um
movimento fora da sequência.
1.3 MÉTODO PASSO A PASSO
No método passo a passo cada passo é devidamente “amarrado” através de sinais de
habiltação que permitem que apenas o passo da vez possa ser ativado.

Fig. 8 - Circuito Cascata
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Máquina de escrever
Circuito de Força
ruyna
Máquina de escrever
Circuito Comando

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



Enquanto na lógica combinacional as saídas
dependem apenas de uma combinação dos
sinais de entrada, a lógica sequencial obedece
uma sequência de processo pré-determinada.
Assim, a lógica sequencial é representada por
etapas (ou passos) sequenciais nos quais executa-
se uma determinada tarefa. Enquanto utilizou-se
Mapas de Karnaugh para resolver circuitos
combinacionais, utiliza-se o Grafcet para resolver
circuitos sequenciais. O Grafcet é uma
representação gráfica na qual resumimos o
fluxograma de informações (tarefas) a serem
processadas pela sequência. Assume-se aqui um
modelamento de uma máquina de estados
baseada em circuitos de memória que
representam o estado ou passo da sequência
(Mx) conforme ilustrado na Fig. 9. Os sinais Sx são
os sinais que efetuam a transição para o próximo
passo. As Tarefas (Tx) que são atreladas a cada
passo da sequência sãorealizadas pelos contatos das memórias (Mx).
Esta lógica de memorização sequencial pode ser implementada tanto por circuitos lógicos físicos
pneumáticos, elétricos a relés, eletrônicos a portas lógicas ou por circuitos lógicos virtuais através
de programação em CLP´s.
A implementação do circuito memória na lógica pneumática pode ser feita através de um
circuito como ilustrado na Fig. 10. Nele identificam-se as conexões:
 que habilita o passo Mx através do sinal do passo anterior Mx-1;
 que seta o passo Mx através do sinal Sx;
 o passo Mx que executa as tarefas Tx da etapa x;
 que reseta o passo Mx através do sinal do passo seguinte Mx+1.


Exemplifica-se este método para a sequência A+/B+/B-/A- já resolvida pelo método cascata na
Fig. 8 através do modelamento Grafcet da Fig. 11.

Fig. 10 - Circuito Memória Pneumático

Fig. 9 - Modelamento Grafcet

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



,
O circuito pneumático que resolve esta sequência modelada no Grafcet pode ser visto na Fig. 12.


Fig. 11 - Grafcet para a sequência A+/B+/B-/A-

Fig. 12 - Circuito Passo a Passo A+/B+/B-/A-
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Retângulo
ruyna
Retângulo
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Linha
ruyna
Máquina de escrever
Circuito de Força
ruyna
Máquina de escrever
Circuito de Comando

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



Note-se que neste circuito é necessário que há necessidade de iniciar o sistema forçando um dos
passos a setar, caso contrário nenhum dos passos estará habilitado. Normalmente começamos
com o último passo setado para habilitar o primeiro passo, deixando-o pronto para começar o
ciclo.










Fig. 13 - Circuito Passo a Passo - Inicialização


Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba



1.4 LISTA DE EXERCÍCIOS
1- Elaborar o circuito de comando sequencial pneumático pelo método cascata e passo a
passo para comandar uma prensa para furação de peças conforme esboço da Fig. 14. O
dispositivo é acionado manualmente pelo botão E0, sendo que a partida somente se o sensor
E1 acusar a existência de peça.

Neste processo empregam-se dois cilindros: cilindro A de três posições (Aa+, Aa-, Ab+ e Ab-) e
B de duas posições (B+ e B-). Para se posicionar o cilindro A na posição toda recuada é
necessário acionar-se Aa- e Ab-. A posição toda recuada é confirmada pelo sensor E2. Para
posicionar sob a prensa B, aciona-se Aa- e Ab+. Esta posição é confirmada pelo sensor E3.
Para se expulsar a peça aciona-se Aa+ e Ab+ e a posição de expulsão é confirmada pelo
sensor E4. O acionamento da prensa é feito pelo B+ e confirmado pelo sensor E6. O recuo da
prensa de furação é feito pelo B- e confirmado pelo sensor E5. O Diagrama trajeto-passo é
mostrado na Fig. 15.


Fig. 14 - Esboço da Prensa
Fig. 15 - Diagrama Trajeto - Passo

Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba




2- Elaborar o circuito de comando do segunte dispositivo de dobra da Fig. 17 pelo método
cascata.


Fig. 16 - Grafcet da Prensa de Furação

Fig. 17 - Esboço Dispositivo de Dobra


Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Campus Curitiba




A chapa é posicionada manualmente sobre a mesa do dispositivo, sendo que um encosto ao
fundo e outro ao lado garantem o paralelismo da dobra.
Um botão de partida E0 é acionado para ativar o ciclo de dobra, que só pode ser iniciado se
os atuadores A, B e C estiverem recuados e pressionando os fins de curso E1, E3 e E5.
Há ainda um botão E7 que ativa a parada de emergência.







Fig. 18 - Grafcet Dispositivo de Dobra
