Universidade Estadual do Maranhão – UEMA
Física Licenciatura – Programa Ensinar
Disciplina: Ondas e Fluídos
Profº Nazareno Filho
Nadson Rodrigues Cutrim Junior

Estática dos Fluídos
Muito do que valorizamos em nossas vidas é fluido, a água que bebemos, nadamos,
tomamos banho e o próprio sangue em nossas veias.
O fluido é uma substância que se deforma continuamente ao ser submetida a uma
tensão, não importando a quão pequena ela seja essa tensão. A estática dos fluidos
estuda o fluido em repouso, também sendo conhecida como hidrostática. Os sólidos e
fluidos se diferenciam pela forma em que respondem às tensões tangencias exercidas
sobre ambos.
Teorema de Stevin
"A diferença entre as pressões de dois pontos de um fluido em equilíbrio é igual ao
produto entre a densidade do fluido, a aceleração da gravidade e a diferença entre as
profundidades dos pontos”.






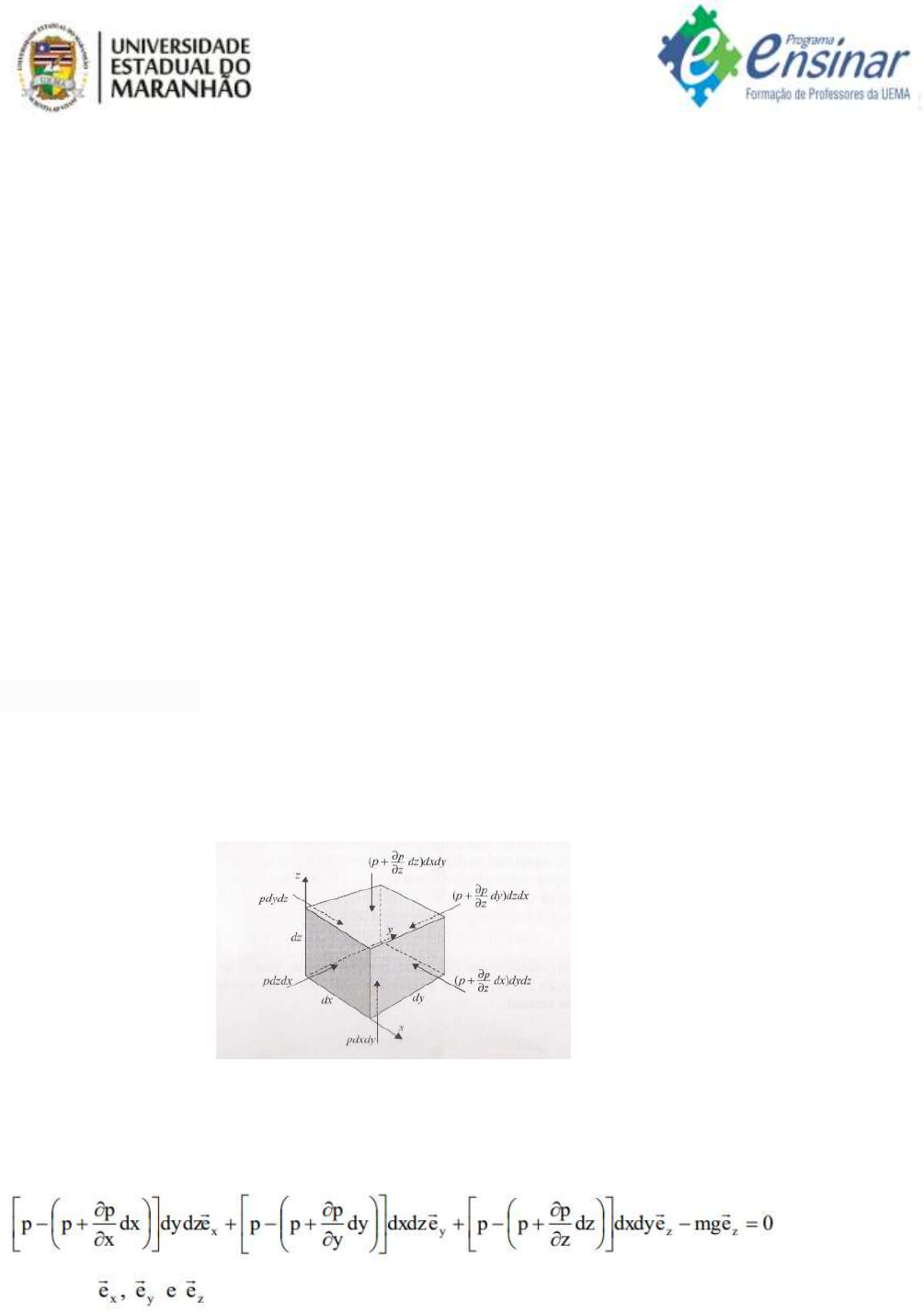

Da figura acima tem-se que:
Equação 1:

em que são versores nas três direções coordenadas.
Ao simplificar a equação chega-se a
Equação 2:


substituindo m por dxdydz e simplificando os fatores comuns, chega -se a:
Equação 3:


De forma compacta, podemos expressar a equação 1 empregando o conceito de
gradiente de um escalar e do operador Nabla .
 Equação 4:


A equação 1 (ou 4) é conhecida como Equação Geral da Estática dos Fluidos. Dessas
equações infere-se que a pressão não depende de x e de y, ou seja, a pressão em um
plano horizontal é constante. Logo dessa forma:
Equação 5:


Desta forma a pressão constante em x e de y, é função apenas de z, logo a Equação 5
pode ser escrita assim:




Suas aplicações serão mostradas apenas Princípio de Pascal e Vasos Comunicantes:
Princípio de Pascal
Trata-se do equilíbrio dos líquidos, dando como exemplo à prensa hidráulica de forma
que:
Se o recipiente da figura estiver cheio de água fechado, tem-se
duas aberturas, uma bem maior que a outra, colocando-se um
pistão em cada saída este pistão pequeno então terá a força de

cem homens empurrando o pistão cem vezes maior. Desta forma qualquer que seja a
proporção das aberturas estarão em equilíbrio. Ou seja:
𝑚 𝑒 𝑚 𝑠ã𝑜 𝑎𝑠 𝑚𝑎𝑔𝑛𝑖𝑡𝑢𝑑𝑒𝑠 𝑠𝑜𝑏𝑟𝑒 𝑜𝑠 𝑝𝑖𝑠𝑡õ𝑒𝑠 𝐴 𝑒 𝐴 𝑑𝑒𝑠𝑡𝑎 𝑓𝑜𝑟𝑚𝑎 𝑡𝑒𝑟𝑒𝑚𝑜𝑠 𝑞𝑢𝑒
.
Vasos comunicantes
“A altura de um líquido incompressível em equilíbrio estático preenchendo diversos
vasos comunicantes independe da forma dos
mesmos.”
Se tivermos um tubo em forma de U como o da
figura, temos líquidos com 𝑝 ≠ 𝑝 que não se
misturam desta forma eles iram subir de forma
totalmente diferente em relação ao plano da figura
ao lado que passa pelo mesmo fluido. Dando-se que p é a pressão sobre AB vai ser dada
por:
𝑝 = 𝑝 + 𝑝 𝑔ℎ = 𝑝 + 𝑝 𝑔ℎ 𝑑𝑒 𝑚𝑜𝑑𝑜 𝑒𝑚 𝑞𝑢𝑒
ℎ
ℎ
=
𝑝
𝑝


Principio de Arquimedes
“Um corpo total ou parcialmente imerso em um fluido
em equilíbrio recebe uma força vertical para cima
denominada empuxo, de intensidade igual, mas de
sentido contrário ao peso da porção deslocada de fluido
e aplicada no ponto onde estava localizado o centro de
massa desta porção de fluido.”
Esta força denominada empuxo será maior, quanto mais denso for o líquido e sua
origem está relacionada com o fato de a pressão no líquido aumentar com a
profundidade (Princípio de Stevin).
Considere um objeto totalmente imerso em um fluido estático, como na figura,
considere, também, elementos finitos de volume que serão utilizados para
determinação da força vertical sobre o corpo em função da pressão hidrostática. Da
equação 𝑃 − 𝑃 =
−𝑝𝑔(𝑧 − 𝑧 ) =
teremos 𝑝𝑔(𝑧 − 𝑧)
quê:



A força vertical 𝑑𝐹 resultante sobre o volume elementar é igual a:

Observamos que (ℎ − ℎ )𝑑𝐴 = 𝑑𝑉 são volume do elemento cilíndrico. A força total
𝐹 é denominada força de empuxo e, é obtida por integração sobre todo o volume do
objeto, desta
maneira:


Onde V é o volume do objeto. Como 𝜌 é a densidade do liquido, temos que 𝜌 𝑉
corresponde a à massa do líquido deslocado pela imersão do objeto e então pode-se
anunciar o resultado anterior como
Princípio de Arquimedes.
Variação da Pressão Atmosférica com a Altitude
A expressão = −𝑝𝑔 vale para qualquer fluido em equilíbrio no campo de gravidade,
para um liquido, 𝜌 é a contante que levou a 𝑝(𝑧 ) − 𝑝(𝑧 ) = −𝑝𝑔(𝑧 − 𝑧 ). Para um
gás, porém é preciso levar e conta o fato que 𝜌 varia de acordo com a pressão.
A temperatura sendo constante, decorre da lei dos gases perfeitos onde a densidade é
diretamente proporcional à pressão:



desta forma z = 0 como sendo ao nível do mar.
Substituindo ( )
( )
=
( )
( )
= a = −𝜌𝑔, tem
𝑑𝜌
𝜌
=
𝜌 𝑔
𝜌
𝑑𝑧 = −𝜆𝑑𝑧
Sendo 𝜆 = uma constante. A ( )
( )
=
( )
( )
= é análoga à equação para a variação
da velocidade de um foguete integrando-se desta forma:


Isso nos leva à famosa lei de Halley:




Dinâmica dos Fluidos
É “o ramo da ciência aplicada que se preocupa com o movimento dos líquidos”, de
acordo com o American Heritage Dictionary. A dinâmica dos fluidos é um dos dois ramos
da mecânica dos fluidos, sendo estas o estudo dos fluidos e como as forças os afetam. (O
outro ramo é a estática de fluidos, que lida com fluidos em repouso como vimos acima).
Características do Escoamento
Com fluido em movimento, seu fluxo é um entre dois tipos
principais. O fluxo é chamado regular, ou laminar, se cada
partícula do fluido segue uma direção plana de modo que
estas direções são diferentes estás partículas nunca se
cruzaram uma com a outra, assim como na Figura 15.14.
Dessa, em um fluxo constante, a velocidade de um fluido
em qualquer ponto permanece constante no tempo.
Acima de uma velocidade crítica, o fluxo do fluido torna-se turbulento. Em um fluxo
turbulento e um fluxo irregular caracterizado por pequenas regiões de redemoinhos.
Como exemplo, o fluxo de água em um rio torna-se turbulento em regiões com rochas
e outros obstáculos, muitas vezes formando corredeiras “de água branca”,
demonstrados pela figura.

Para a viscosidade dos fluidos temos:
 Fluido não viscoso, a este o atrito interno é desprezado. Um corpo se movendo pelo
fluido não experimenta nenhuma força viscosa.
Líquido incompressível. Supõe-se que a densidade do fluido permaneça constante,
independentemente da pressão.
Fluxo estacionário. Em fluxo regular, a velocidade do fluido em qualquer ponto
permanece constante no tempo.

Fluxo irrotacional. O fluxo de fluido é irrotacional se o fluido não tem momento angular
sobre nenhum ponto. Se uma pequena roda de pás colocada em qualquer local no fluido
não girar pelo centro de massa, o fluxo é irrotacional. “Se a roda girasse, caso houvesse
turbulência, o fluxo seria rotacional”.
Equações fundamentais
De forma simplificada do ponto de vista termodinâmico, temos as equações que
governam o fluido, sendo estas:
Continuidade dos Fuidos
onde 𝜌 é a densidade e v nosso campo de velocidades do
fluido.

Equação do Movimento

Sendo da 2ª lei de Newton onde f será a densidade da
força resultante que está atuando no fluido. Ao ser
desmembrada teremos: 𝑓 = f + f + f onde f representa as forças de pressão (por
unidade de volume), f as forças devidas a campos externos, por exemplo a gravidade,
e f as forças de viscosidade, isto é, o atrito interno que existe em qualquer fluido real.
Entretanto, no contexto visado por esse artigo (escoamento potencial) será suficiente
assumir um fluido ideal, isto é, com viscosidade nula.
Equação de Bernoulli
É um princípio presente na Hidrodinâmica que pode ser entendido de
maneira análoga ao princípio de Stevin da Hidrostática. Isso quer dizer
que como os fluidos estão em movimento, deve-se considerar um
termo adicional, que não é considerado no princípio de Stevin,
contendo as velocidades dos fluidos envolvidos.
Considere 2 pontosquaisquer e dentro de um fluido em movimento
sob a ação da aceleração da gravidade (mostrado na figura). Uma vez
que está velocidade seja uma grandeza vetorial, que sempre é tangente a trajetória, as
velocidades vetoriais serão diferentes. O princípio de Bernoulli diz então que, deve-se
levar em conta um setor potencial, um setor cinético e um setor potencial gravitacional.
O que nos resultará a está equação:


Reescrevendo a equação temos:


Onde p, h e v são as nossas diferenças entre as pressões A e B, alturas A e B e velocidades
A e B respectivamente. O princípio de Bernoulli é um tipo de equação de conservação
de energia e apresenta inúmeras aplicações em Mecânica dos Fluidos.
Aplicações
Fórmula de Torriceli
A figura mostra as formas das linhas de corrente, iniciadas na
superfície livre, onde a pressão da atmosfera p . Ao aplicas a
equação de Bernoulli z + + = C' entre o ponta A e um ponto
B na parte cilíndrica do jato, onde a pressão retorna a p na figura e a velocidade é v:



z -z = h é a altura que o liquido desce entre a superfície e o orifício da figura dessa
forma obtém-se, v = 2gh dessa forma a velocidade seria a mesma atingida em queda
livre de uma altura h. Foi esse o resultado que obteve Evangelista Torricelli em 1636.
Tubo de Pitot
É um dispositivo para medir a pressão ou a velocidade em um
fluido em movimento, é necessário algum instrumento nele
para que tenha a perturbação do escoamento, mostrado na
figura.
Sendo a pressão em um ponto de estagnação se elevando para p chamada de pressão
dinâmica, devido a perca de velocidade do fluído.
Colocando um manômetro para medirmos p-p ,
teremos um tubo pitot como o da figura. Sendo 𝜌 a
densidade do fluido no tubo em U da figura e h a
diferença dos níveis entre os ramos teremos,
analogamente a p-p = 𝜌gh.



Pela p = p + 𝜌v , o que permite o escoamento do fluido:



Este é o sistema utilizado para medir a velocidade dos aviões.




Existem outras aplicações como:
 Recuperação de Petróleo;
 Previsão Numérica de Tempo;
 Propagação de Ondas em Meios Heterogêneos;
 Turbulência em Líquidos;


Referencias
https://pt.wikibooks.org/wiki/Mec%C3%A2nica_dos_fluidos/O_tubo_de_Pitot/
https://impa.br/pesquisa/dinamica-dos-fluidos/
https://www.scielo.br/scielo.php?pid=S0102-47442008000400003&script=sci_arttext/
https://www.livescience.com/47446-fluid-dynamics.html/
https://phys.libretexts.org/Bookshelves/College_Physics/Book%3A_College_Physics_(OpenSta
x)/11%3A_Fluid_Statics/
Curso de Física Básica Volume 2 H.Moysés Nussenzveig
Princípios da Física Volume 2 Oscilações, Ondas e Dinâmica
