Exercício de Eletrônica (Unidade 04)

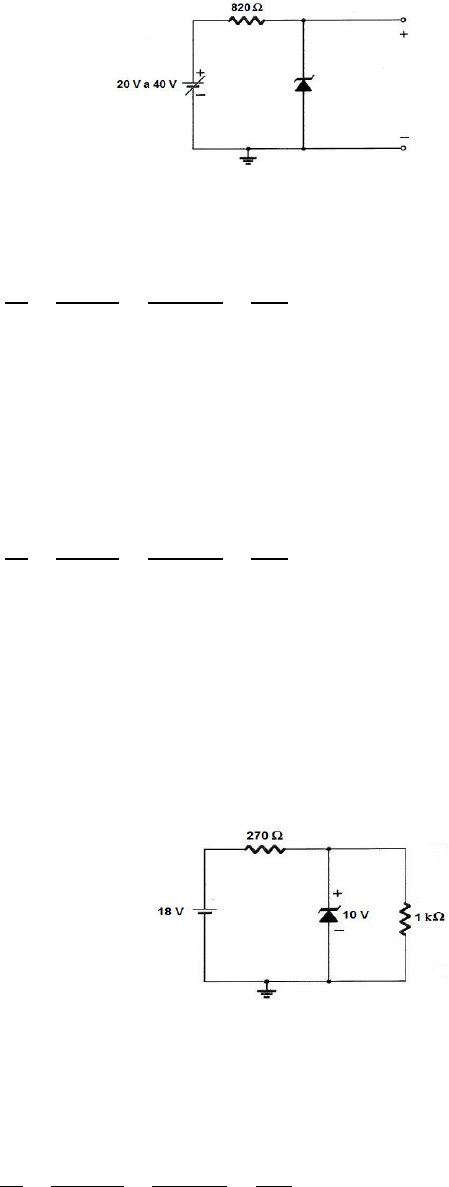

1. No circuito abaixo, o diodo Zener apresenta uma tensão de ruptura de 10 V. Quais são
os valores máximos e mínimos da corrente no Zener? Encontre o valor da potência
dissipada pelo diodo nos dois casos.

Considerando o ajuste da fonte em 20 Volts pode ser obtida a corrente mínima do
diodo zener no circuito.
𝐼 =
𝑉
𝑅
=
𝑉 − 𝑉
𝑅
=
20 − 10
820
=
10
820
= 0,0119 𝑥 10 𝐴 𝑜𝑢 11,9 𝑚𝐴
A potência dissipada no diodo quando a tensão da fonte é de 20 Volts será:
𝑃 = 𝑉 𝑥 𝐼 = 10 (𝑉)𝑥 11,9 (𝑚𝐴) = 119 𝑚𝑊
Considerando o ajuste da fonte em 40 Volts pode ser obtida a corrente máxima do
diodo zener no circuito.
𝐼 =
𝑉
𝑅
=
𝑉 − 𝑉
𝑅
=
40 − 10
820
=
30
820
= 0,0357 𝑥 10 𝐴 𝑜𝑢 35,7 𝑚𝐴
A potência dissipada no diodo quando a tensão da fonte é de 40 Volts será:
𝑃 = 𝑉 𝑥 𝐼 = 10 (𝑉)𝑥 35,7 (𝑚𝐴) = 357 𝑚𝑊
2. O circuito com diodo Zener abaixo tem os seguintes valores: VS=18 V, VZ=10 V,
RS=270Ω e RL=1 kΩ.
O diodo Zener está operando na região de ruptura?
Qual é o valor da corrente Zener?

Resposta: O diodo está operando na região de ruptura pois a tensão da fonte excede a
tensão zener do diodo do circuitos.
O corrente zener pode ser obtida a seguir:
𝐼 =
𝑉
𝑅
=
𝑉𝑠 − 𝑉
𝑅
=
18 − 10
270
=
8
270
= 0,0296 𝑥 10 𝐴 𝑜𝑢 29,6 𝑚𝐴
3. No circuito abaixo a fonte de tensão é de 10 V e a resistência em série é de 680 Ω.
Considerando a tensão nominal do LED como sendo de 2 V, qual é a corrente no LED ?


𝐼 =
𝑉
𝑅
=
𝑉 − 𝑉
𝑅
=
10 − 2
680
=
8
680
= 0,0117 𝑥 10 𝐴 𝑜𝑢 11,7 𝑚𝐴
