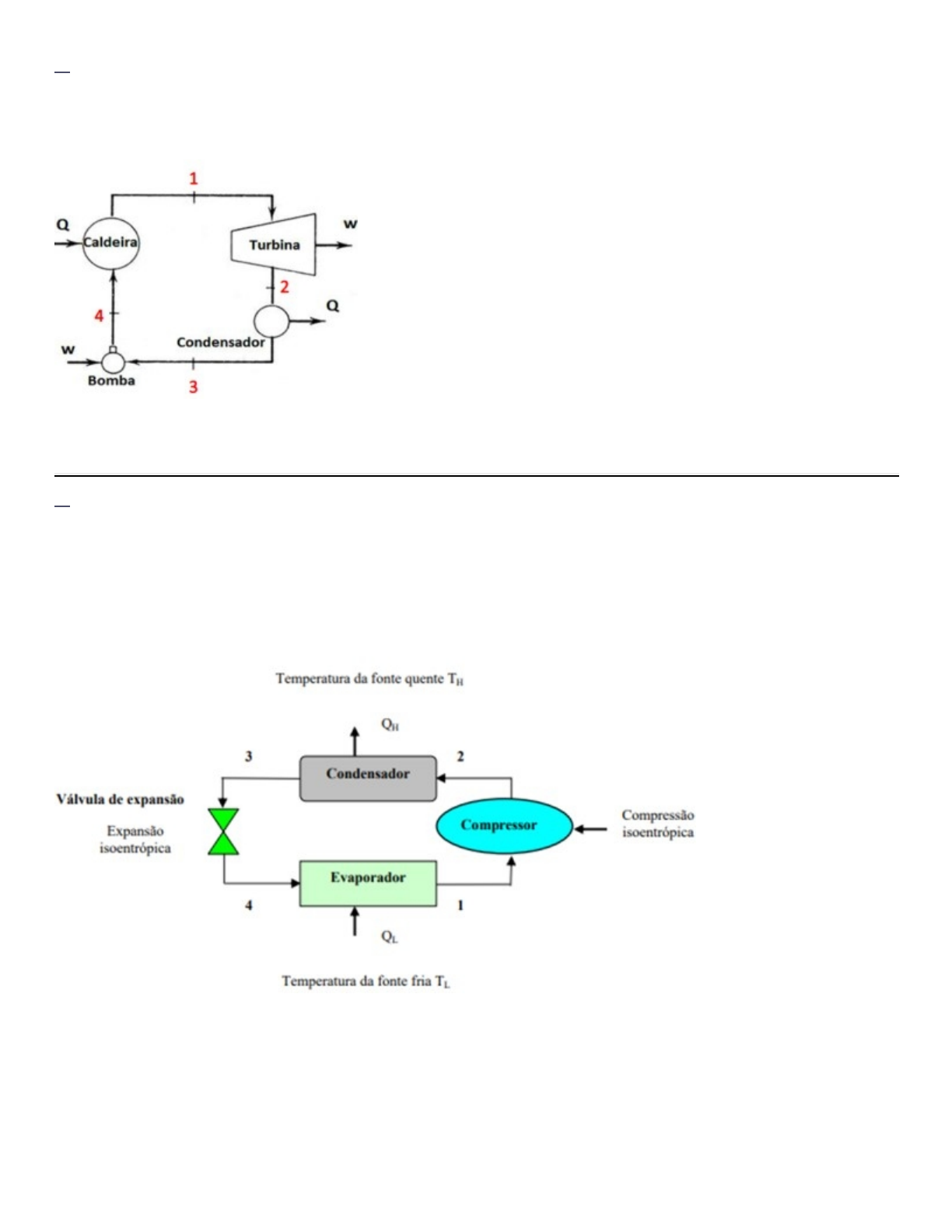

1. A figura anexa apresenta um ciclo de Rankine. Suponha que o calor que entra na caldeira é de
1200 J, o calor que sai no condensador é de 800 J e o trabalho realizado pela bomba é de 200 J.
Determine a eficiência deste ciclo.
FONTE DA IMAGEM: https://slideplayer.com.br/slide/1815596/. Acesso em: 18 jun. 2019.
Resposta Esperada:
Wturbina=1200+200-800=600J.
Eficiência(Rankine)=(600-200)/1200=0,333.
2. Os volumes de controle são uma ferramenta para definição do sistema termodinâmico utilizada
para resolver problemas de engenharia. Observe a figura anexa, que mostra um diagrama de uma
unidade de refrigeração. Imagine que nesta situação são conhecidas as propriedades nos pontos
1, 2 e 3 e os dados do condensador e evaporador. Se você desejar saber o calor QH trocado pelo
condensador, qual seria o melhor local para colocar o volume de controle? Justifique sua resposta.
FONTE DA IMAGEM: CAVALCANTI, J. O., BEZERRA FILHO, C. R., DA SILVA, Z. E., DA COSTA,
Y. J. R., Eficiência de uma unidade de refrigeração por compressão de vapor, COBENGE 2005.
Resposta Esperada:
Ao redor do condensador, com os fluxos dos pontos 2 e 3 entrando e saindo respectivamente, e o
calor QH sendo perdido. Esta escolha é porque todas as informações são conhecidas, exceto pelo
QH que se deseja determinar.
