Módulo 2_Eletrônica Aplicada

Prévia do material em texto

/
Exercício 1:

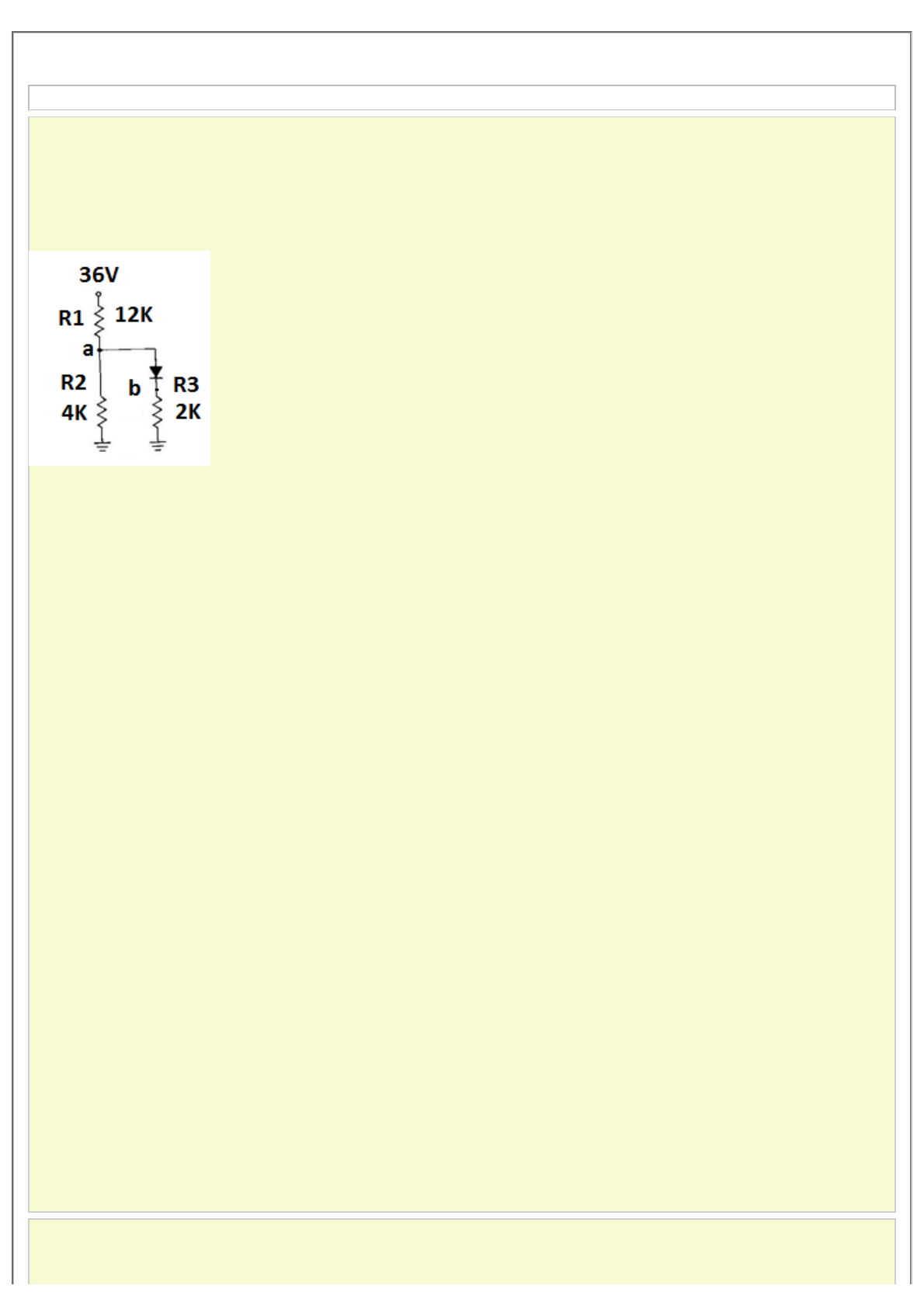

Na figura abaixo uma medida do potencial no ponto a do circuito abaixo fornece o valor de
9V, em relação ao terra. Na sequencia o potencial no ponto b é medido e a leitura é de 0V.
Essas medidas se devem a:
A)
o diodo está em curto;
B)
o diodo está aberto;
C)
o resistor R1 está em curto;
D)
o resistor R3 está aberto;
E)
 o resistor R2 está aberto.
O aluno respondeu e acertou. Alternativa(B)
Comentários:
B)
Exercício 2:
/
Para o circuito abaixo uma medida no ponto a fornece o valor de 0V.
Uma causa possível seria:
A)
A tensão de alimentação é muito baixa;
B)
R1 está em curto;
C)
R2 está aberto;
D)
R3 está aberto.
E)
R1 está aberto.
O aluno respondeu e acertou. Alternativa(E)
Comentários:
E)
Exercício 3:
Uma medida de 0V é medida no diodo da figura abaixo. A tensão da fonte foi medida e
indica o valor correto de +5V com relação a terra.
/
Uma possível causa deste problema é:
A)
o diodo está curto;
B)
o resistor R1 está em curto;
C)
a fonte não é capaz de fornecer a corrente de polarização do diodo;
D)
o resistor R1 deveria ser maior;
E)
o diodo está aberto.
O aluno respondeu e acertou. Alternativa(A)
Comentários:
A)
Exercício 4:
 Para o circuito abaixo determine a corrente no diodo, considerando-o como de silício e a
primeira aproximação.
Assim essa corrente será:
/
A)
25,7mA
B)
 2,7A
C)
3,0mA
D)
30,0mA
E)
60,0mA
O aluno respondeu e acertou. Alternativa(A)
Comentários:
C)
B)
A)
Exercício 5:
Para o circuito abaixo, a corrente máxima do diodo seja de 50mA.
Para evitar danos ao diodo, a tensão da fonte não deve ultrapassar o valor de:
A)
 15
B)
50
/
C)
 27
D)
185
E)
272
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 6:
Para medir a tensão eficaz no secundário de um transformador é melhor usar:
A)
um osciloscópio;
B)
um amperímetro;
C)
um miliamperímetro com o terminal comum aterrado;
D)
um voltímetro;
E)
um ohmimetro e um amperímetro simultaneamente.
O aluno respondeu e acertou. Alternativa(D)
Comentários:
/
B)
D)
Exercício 7:
Se a tensão de entrada no retificador abaixo for de 115V, qual dos diodos indicados na
tabela é o mais indicado para uso no retificador. Lembre-se que a a corrente no diodo deve
ser maior que um dado valor, mas que a medida que o diodo é fabricado para suportar
valores de corrente maiores o custo de fabricação aumenta.
A)
1N914 ; I=50mA
B)
1N3070 ; I=100mA
C)
 1N4002 ; I=1,0A
D)
1N1183 ; I=35A
E)
1N2228A ; I= 60 A
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 8:
Se a tensão de entrada no retificador abaixo for de 60V qual dos diodos indicados na tabela
é o mais indicado para uso no retificador.
/
Lembre-se que a tensão de pico inversa deve ser maior que um dado valor, mas que a
medida que o diodo é fabricado para suportar valore de tensão de pico inversa maiores o
custo de fabricação aumenta.
A)
 1N914 : 20V
B)
1N3070 : 175V
C)
1N4002 : 100V
D)
1N1183 : 50V
E)
1N1185 : 150V
O aluno respondeu e acertou. Alternativa(C)
Comentários:
C)
Exercício 9:
Para o circuito abaixo considere a tensão no secundário de 40V AC e RL=300 ohm.
/
A corrente cc na carga será de:
A)
40mA
B)
30mA
C)
80mA
D)
60mA
E)
10mA
O aluno respondeu e acertou. Alternativa(D)
Comentários:
B)
E)
A)
C)
D)
