FACULDADE DE TECNOLOGIA DE CURITIBA


	Trabalho I – 1o BIMESTRE

	Curso
	Engenharia Mecânica - Noturno

	Disciplina
	Máquinas de Fluxo
	Data de entrega: 27/09/2020
	Valor:
	Alunos
	Édipo Renato Bolino

	Professor
	Philippe Déa Cirino
	e-mail: Philippe.fatec@gmail.com



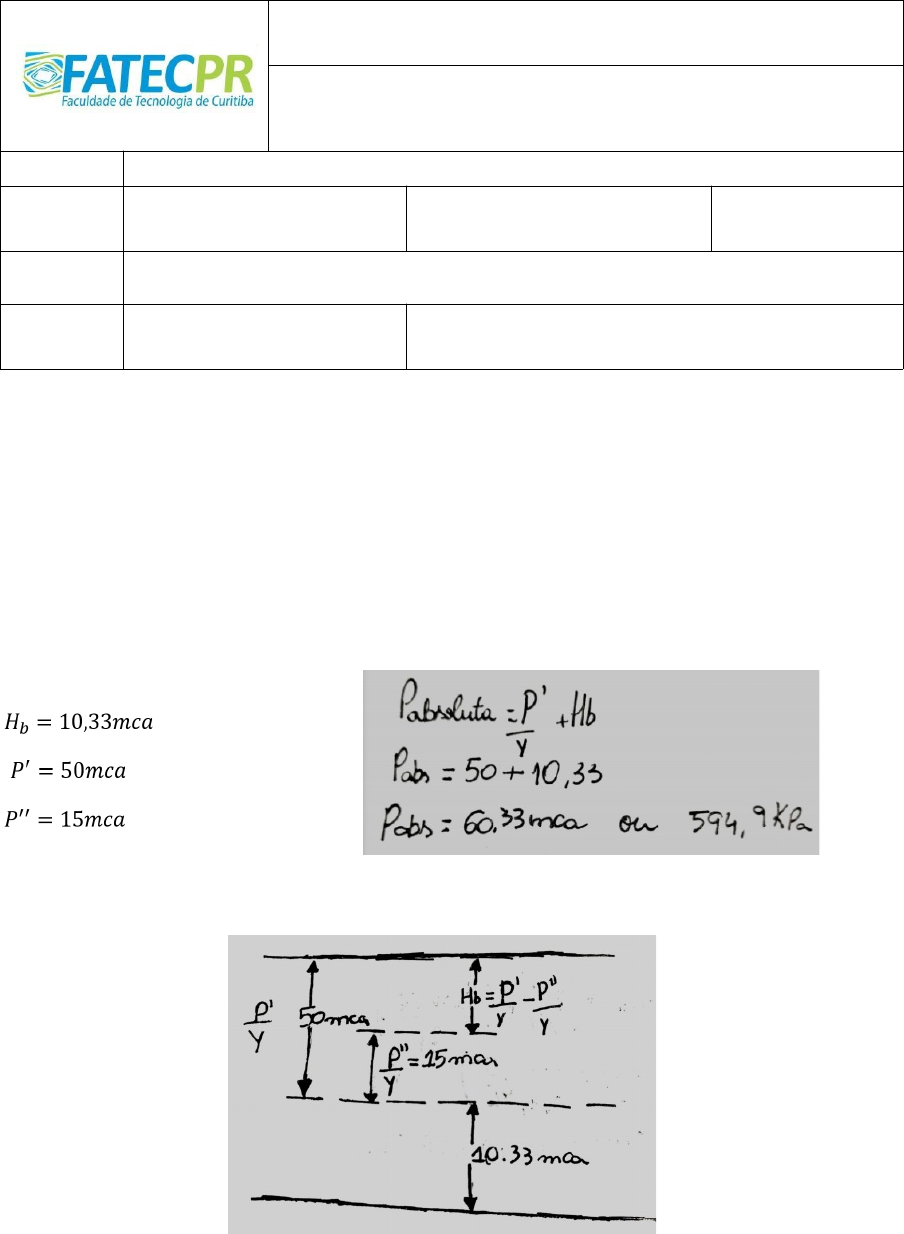

1. Num local em que Hb = 10,33 mca, as leituras nos instrumentos de recalque e na aspiração foram:
P’ = 5,0 kgf.cm-2 = 50 mca.
P’’ = 1,5 kgf.cm-2= 15 mca. (reservatório com pressão de aspiração, ou seja, bomba “afogada”)

Calcule a pressão absoluta:






2. Para obter um fluxo de Q = 2 m³/h de água, com uma altura geométrica de 10m entre reservatórios, com uma tubulação de seção transversal de 0,02 m², faz-se necessária a seleção de uma bomba para a instalação. Ignorando as perdas de carga, determine a bomba mais adequada de acordo com o gráfico a seguir:


Análise da bomba 1, constatado que para a vazão de 2m³/h ela chega a 21 m.c.a, valor que é substituído na formula a seguir:

Assim, constatamos que a bomba AP 3 de 1/3cv é a mais adequada para necessidade do projeto.
3. Numa turbina de reação, com um desnível entre os reservatórios de 1m, com h2 posicionado a 2m de altura, comparado com o nível do mar, e o h4 posicionado a 1m de altura na mesma referência. Sabendo que as velocidades de entrada e saída da bomba são, respectivamente 0,5 m/s e 0,3 m/s , e um nível de pressão medido de 3 m.c.a. Calcule a altura total/dinâmica do sistema H.


4. Considerando um sistema de tubulação hidráulica residencial de pvc com diâmetro de 1”, encontre a perda de carga total do sistema sabendo que o sistema é composto por uma caixa d’água, 2 cotovelos de 90°, 2 curvas de 45° e 1 válvula de globo, além de 8 metros de tubulação (utilizando a tabela de Moody). Os gráficos estão em anexo Hazen-Willians: usado para tubulações com água e diâmetro superior a 50 mm.


f = fator de atrito
L = comprimento equivalente total da tubulação ; c = v = velocidade do fluido
D = diâmetro da tubulação ; g = aceleração da gravidade
Tabela de Moody: para o cálculo de f

= Número de Reynolds (determina o estado do fluxo)
V = velocidade do fluido

D = diâmetro da tubulação
e = rugosidade absoluta
