Acadêmico:
	Cristiano Lacerda (1289273)

	Disciplina:
	Eletrônica Digital (EEA121)
	Avaliação:
	Avaliação I - Individual Semipresencial ( Cod.:656420) ( peso.:1,50)
	Prova:
	23398281
	Nota da Prova:
	9,00


Legenda:  Resposta Certa   Sua Resposta Errada
窗体顶端

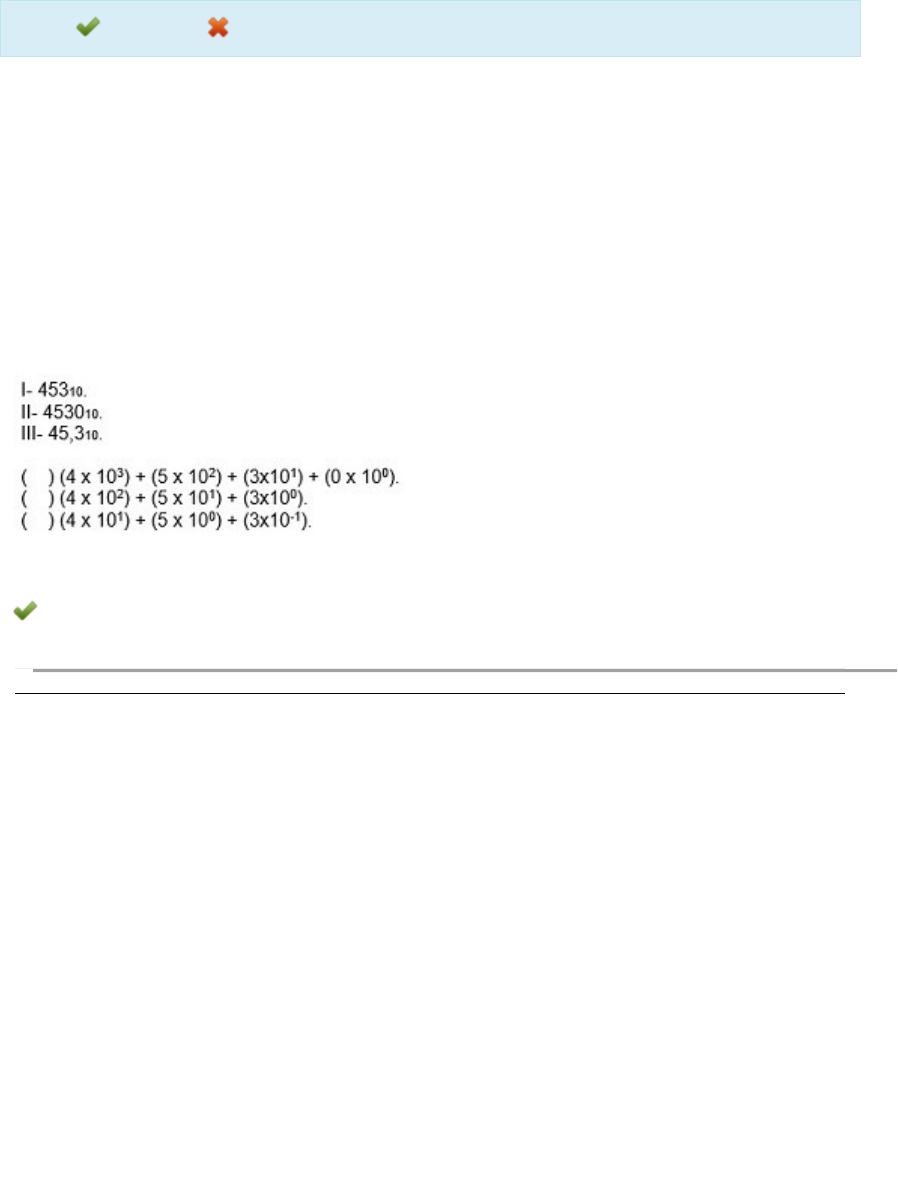

	1.
	Para representar quantidades e efetuar cálculos, as pessoas utilizam o sistema de numeração decimal, composto por 10 (dez) símbolos distintos. Esse sistema também é chamado de sistema de Base 10 (dez). No sistema decimal, assim como em qualquer outro sistema de numeração, qualquer quantidade pode ser representada através do formato peso por posicionamento, procedimento chamado de notação posicional. Nessa notação, o valor do dígito depende da sua posição dentro do número. Sobre a representação de quantidades decimais usando a notação posicional, analise a figura e associe os itens, utilizando o código a seguir. Em seguida, assinale a alternativa que apresenta a sequência CORRETA:

	 a)
	II - III - I.
	 b)
	I - III - II.
	 c)
	II - I - III.
	 d)
	I - II - III.
	2.
	Os equipamentos eletrônicos podem ser constituídos por sistemas e circuitos analógicos ou digitais, podendo também ser constituídos por ambos, simultaneamente. Nos sistemas analógicos, uma quantidade é representada através de uma variação contínua de um sinal ou variável. Já nos sistemas digitais, uma quantidade é representada por dígitos, e estes não possuem uma variação contínua, mas em níveis predeterminados dentro de uma faixa aceitável. Nesse contexto, acerca dos circuitos e sistemas analógicos e digitais, analise as seguintes sentenças:
I- Circuitos digitais permitem maior precisão na representação de valores e maior exatidão na informação tratada.
II- Circuitos analógicos permitem maior armazenamento de informações e de forma facilitada em relação aos circuitos digitais.
III- Circuitos digitais permitem ações programadas com muita facilidade, através de um conjunto de instruções armazenadas.
Assinale a alternativa CORRETA:
	 a)
	As sentenças I e II estão corretas.
	 b)
	As sentenças I e III estão corretas.
	 c)
	Somente a sentença II está correta.
	 d)
	As sentenças II e III estão corretas.
	3.
	As operações, ou funções, lógicas propostas pela álgebra booleana são implementadas na prática através da utilização das Portas Lógicas, que são elementos da Eletrônica Digital. As portas lógicas básicas são aquelas que desempenham as funções lógicas AND, OR e NOT. Considerando as portas lógicas básicas, associe os itens, utilizando o código a seguir:
I- Porta lógica AND (E).
II- Porta lógica OR (OU).
III- Porta lógica NOT(NÃO).
(    ) A saída dessa porta lógica terá nível lógico 1 (um) se pelo menos uma das entradas tiver nível lógico 1.
(    ) A saída dessa porta lógica terá nível lógico 0 (zero) quando sua entrada tiver nível lógico 1 e vice-versa.
(    ) A saída dessa porta lógica terá nível lógico 0 (zero) se pelo menos uma das entradas tiver nível lógico 0.
Assinale a alternativa que apresenta a sequência CORRETA:
	 a)
	I - II - III.
	 b)
	III - I - II.
	 c)
	I - III - II.
	 d)
	II - III - I.
	4.
	A álgebra booleana utiliza variáveis que assumem somente dois valores (0 ou 1), e mostrou-se perfeita para tratar do estudo do chaveamento de sistemas telefônicos nas primeiras décadas do século 20. George Boole, criador desse álgebra, definiu postulados e teoremas com regras e propriedades que facilitam a solução de problemas envolvendo lógica binária. Claude Shannon, em 1938, descreveu o funcionamento de sistemas telefônicos aplicando a álgebra booleana. Com relação aos teoremas de Boole envolvendo uma variável, analise as sentenças a seguir e, após, assinale a alternativa CORRETA:

	 a)
	As sentenças III e IV estão corretas.
	 b)
	As sentenças I e IV estão corretas.
	 c)
	As sentenças II e III estão corretas.
	 d)
	As sentenças II e IV estão corretas.
	5.
	Os equipamentos eletrônicos digitais utilizam internamente o sistema binário de numeração, enquanto nós, humanos, utilizamos o sistema decimal de numeração para representarmos quantidades e efetuarmos cálculos. Existem ainda outros sistemas de numeração, como, por exemplo, o sistema de numeração hexadecimal. Com relação aos sistemas de numeração decimal, binário e hexadecimal, analise as seguintes sentenças:
I- O número decimal 21 é representado no sistema de numeração binário pela sequência de bits 10101.
II- Um número binário composto por uma sequência de 8 bits pode representar um total de 256 quantidades distintas (de 0 a 255).
III- O número binário 101001100010 é representado no sistema de numeração hexadecimal pela sequência A63.
IV- O número binário 1111 quando é convertido para o sistema de numeração decimal resulta na quantidade 15.
Assinale a alternativa CORRETA:
	 a)
	As sentenças I e III estão corretas.
	 b)
	As sentenças I, II e IV estão corretas.
	 c)
	As sentenças I, III e IV estão corretas.
	 d)
	As sentenças II e III estão corretas.
	6.
	Os sistemas digitais possuem diversas vantagens em relação aos sistemas analógicos, no entanto, considerando que o mundo no qual vivemos é regido por eventos analógicos, é necessário utilizarmos conversores. Estes realizam conversão de grandezas no formato analógico para o formato digital e vice-versa. Um bom sistema de controle digital de temperatura pode ser construído utilizando cinco blocos. Acerca da sequência necessária destes blocos para viabilizar tal sistema de controle, ordene os itens a seguir:
I- Processamento digital.
II- Conversor analógico-digital.
III- Dispositivo de medição (sensor).
IV- Controlador.
V- Conversor digital-analógico.
Assinale a alternativa que apresenta a sequência CORRETA:
	 a)
	I - III - II - V - IV.
	 b)
	II - I - IV - V - III.
	 c)
	V - IV - III - I - II.
	 d)
	III - II - I - V - IV.
	7.
	Na álgebra booleana, criada em 1854, as variáveis admitem somente dois valores (0 ou 1). Os teorema de De Morgan são muito utilizados para auxiliar na simplificação de expressões booleanas. O primeiro teorema de De Morgan afirma que "o complemento do produto é igual à soma dos complementos". Com relação à expressão booleana que representa o primeiro teorema de De Morgan, analise na figura as opções apresentadas, e depois assinale a alternativa CORRETA:

	 a)
	A opção 2 representa o primeiro Teorema de De Morgan.
	 b)
	A opção 4 representa o primeiro Teorema de De Morgan.
	 c)
	A opção 3 representa o primeiro Teorema de De Morgan.
	 d)
	A opção 1 representa o primeiro Teorema de De Morgan.
	8.
	Na eletrônica digital, pode-se dizer que as portas lógicas NÃO-E, NÃO-OU, X-OR e X-NOR são composições das três portas lógicas básicas (E, OU e NOT). As portas NÃO-E (NAND) e NÃO-OU (NOR) são portas chamadas, também, de portas autossuficientes, porque conseguem implementar as funções de outras portas, a partir de arranjos corretamente projetados. Considerando a autossuficiência das portas NAND e NOR, analise o anexo da questão e classifique V para as sentenças verdadeiras e F para as falsas. Após analisar o anexo, assinale a alternativa que apresenta a sequência CORRETA:
	 a)
	F - V - V - F.
	 b)
	F - F - V - V.
	 c)
	F - F - V - F.
	 d)
	V - F - F - V.
Anexos:
q 967311-EEA121-AUTOSSUFICIÊNCIA NAND-NOR (V ou F)
	9.
	Como estudamos, as expressões booleanas nada mais são do que combinações de várias operações lógicas básicas como E, OU e Inversão. Também pode-se dizer que as portas lógicas NÃO-E, NÃO-OU, X-OR e X-NOR são composições das três operações lógicas básicas. Nesse sentido, o termo autossuficiência significa que determinados tipos de portas lógicas podem ser combinados de tal forma que se consegue implementar qualquer circuito lógico usando apenas esses tipos de portas. Com relação à autossuficiência de portas lógicas, assinale a alternativa CORRETA:
	 a)
	As portas lógicas E (AND) e OU (OR) são portas "autossuficientes" porque podem ser utilizadas para implementar qualquer circuito lógico.
	 b)
	As portas lógicas E (AND) e NÃO-E (NAND) são portas "autossuficientes"porque podem ser utilizadas para implementar qualquer circuito lógico.
	 c)
	As portas lógicas NÃO-E (NAND) e NÃO-OU (NOR) são portas "autossuficientes" porque podem ser utilizadas para implementar qualquer circuito lógico.
	 d)
	As portas lógicas X-OU e XNOR são portas "autossuficientes" porque podem ser utilizadas para implementar qualquer circuito lógico.
	10.
	O sistema de numeração decimal é utilizado pelos seres humanos, enquanto que dispositivos eletrônicos digitais utilizam um outro sistema de numeração, chamado sistema de numeração binário. Além desses sistemas, existem outros sistemas, e um sistema bastante conhecido e utilizado em sistemas de tecnologia da informação é o sistema de numeração hexadecimal. Com relação aos sistemas de numeração informados, assinale a alternativa CORRETA:
	 a)
	O sistema de numeração hexadecimal é formado pelos símbolos 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F.
	 b)
	O sistema de numeração decimal é formado pelos símbolos 1, 2, 3, 4, 5, 6, 7, 8, 9, 10.
	 c)
	O sistema de numeração binário não pode ter quantidades convertidas para o sistema de numeração decimal e vice-versa.
	 d)
	O sistema de numeração binário é formado pelos símbolos 0 e 1, e por isso pode representar números até o limite de 10.
