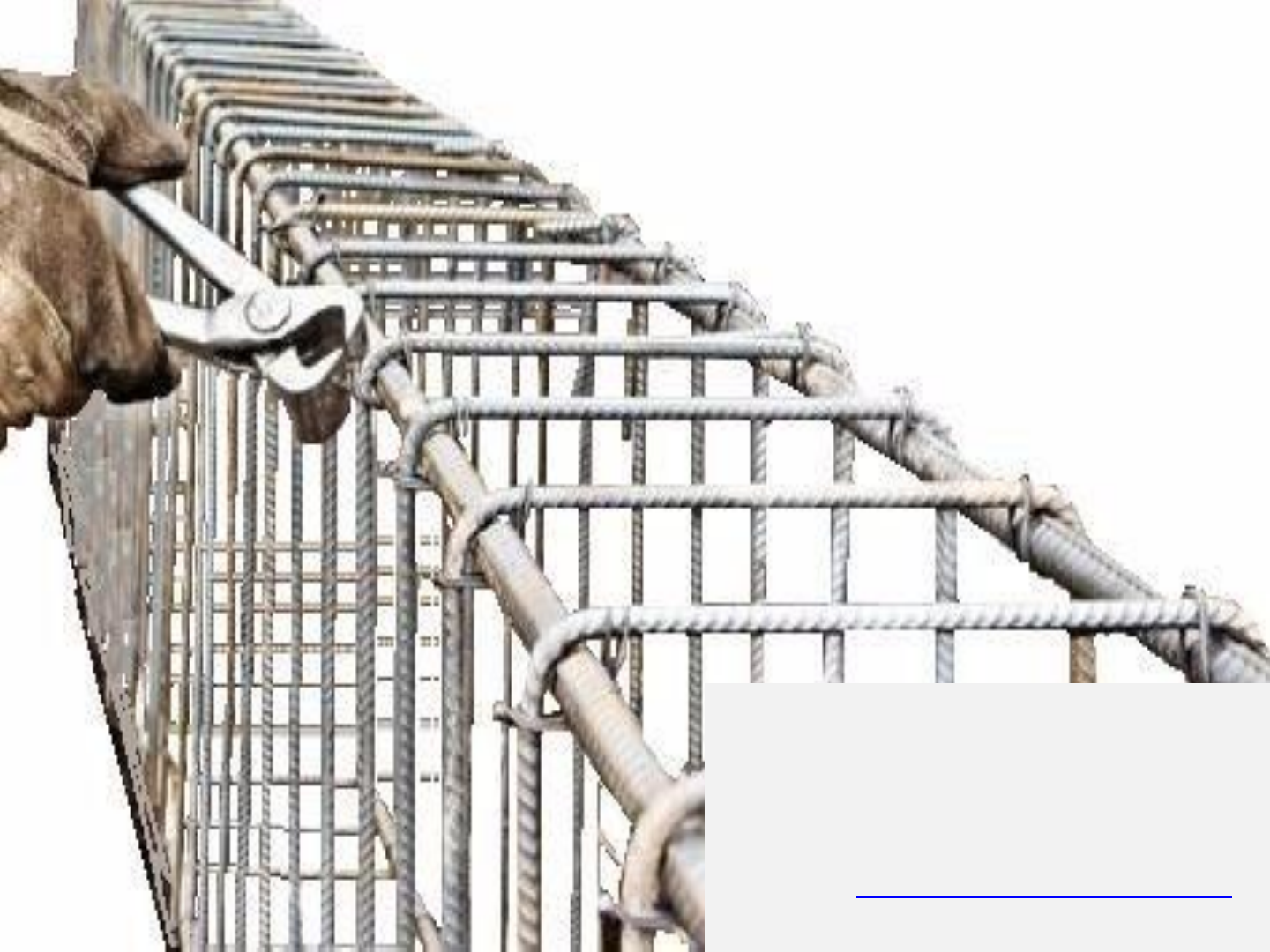

ARMADURA TRANSVERSAL
 ESTRIBO
CONCRETO ARMADO 1
Universidade de Sorocaba
Curso de Engenharia Civil
Profa. Ma. Cibeli Nieri
E-mail: cibeli.nieri@prof.uniso.br

mailto:cibeli.nieri@prof.uniso.br
ARMADURA TRANSVERSAL - CISALHAMENTO
Forças de cisalhamento são
combatidas pela armadura
transversal (estribos)
T
C
ARMADURA TRANSVERSAL - CISALHAMENTO
Vc
C
T
V
Vc  quanto o concreto vai resistir ao cisalhamento sem armadura;
Vsw  parcela de força cortante resistida pela armadura transversal.
(cisalhamento que vai passar para o estribo)

Vsw
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

A resistência da peça, numa determinada seção transversal, é satisfatória
quando, simultaneamente, são verificadas as seguintes condições:
 VRd2  Vsd
VRd3 = Vc + Vsw  Vsd
onde:
Vsd = Força cortante de cálculo na seção.
VRd2 = Força cortante resistente ao cálculo, relativa à ruína das
diagonais comprimidas de concreto.
VRd3 = Vc + Vsw, é a força cortante de cálculo, relativa à ruína por
tração das diagonais.
Vc = parcela da força cortante absorvida pelo concreto.
Vsw = Parcela absorvida pela armadura transversal.
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

Vsd = 1,4 *Vd
Vd= força cortante.
VRd2 = 0,27 * v2 * fcd * bw * d
onde:

VRd2 = Força cortante resistente ao cálculo, relativa à ruína das
diagonais comprimidas de concreto.
v2 = coeficiente de efetividade para o concreto.
Fcd = fck/1,4.
bw = largura da alma da viga.
d = altura útil da seção.
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO





Onde: fck é expresso em MPa.

 Se VRd2  Vsd OK!!

Calcular Vc:

Vc = 0,6 * fctd * bw *d

Onde:
Vc = parcela da força cortante absorvida pelo concreto.
fctd = fctk,inf / c
bw = largura útil da seção.
d = altura útil da seção.
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO





Onde: fck é expresso em MPa.

 Se VRd2  Vsd OK!!

Calcular Vc:

Vc = 0,6 * fctd * bw *d

Onde:
Vc = parcela da força cortante absorvida pelo concreto.
fctd = fctk,inf / c
bw = largura útil da seção.
d = altura útil da seção.
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

Vc = 0,6 * fctd * bw *d
Onde:




Sendo fct,m:
Para concretos de classes até C50:


Para concretos de classes até C55 até C90:


fct,m e fck em MPa.



ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

Se Vc  Vsd  o concreto resiste sozinho ao cisalhamento
Calcular Asw,min
Considerar os estribos verticais e espaçamento de 100 cm.
Para concretos de classes até C50:


Para concretos de classes C55 até C90:

Em que fck é expresso em MPa.
(cm²/m)
(cm²/m)
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

Como o estribo tem duas pernas:



Diâmetro mínimo e máximo dos estribos
Diâmetro do estribo mínimo  t min  5mm

Diâmetro do estribo máximo  t máx  bw
 10
ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

Espaçamento entre estribos
Deve haver uma distância mínima para passagem do vibrador.

Espaçamento máximo (Smáx):

Se Vsd  0,67 *VRd2, então Smáx = 0,6*d  30 cm
Se Vsd > 0,67*VRd2, então Smáx = 0,3*d  20 cm.

ARMADURA TRANSVERSAL - CISALHAMENTO
ROTEIRO DE CÁLCULO

Se Vc < Vsd  o concreto não suporta sozinho o
cisalhamento
 Calcular Vsw
Vsw = Vsd – Vc
onde:
Vsw = parcela resistida pela armadura transversal


(cm²/m)
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 1
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Vsd = 31,50 * 1,4
 Vsd = 44,1KN
Verificação da diagonal comprimida (VRd2)
fck expresso em MPa.
v2= coeficiente de efetividade para o concreto.
fck = 30 MPa

CA-50
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 1
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Verificação da diagonal comprimida (VRd2)
v2=0,88
em MPa
 fcd=2,14 KN/cm² VRd2 = 0,27*0,88*2,14*20*36
VRd2 = 366 KN
Se VRd2  VSd  OK!
 366 > 44,10  OK!
fck = 30 MPa

CA-50
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 1
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Cálculo do VC
Vc = 0,6* fctd*bw*d
fck = 30 MPa

CA-50
Concreto
até C50
fctd = 1,44 MPa = 0,144 KN/cm²
Vc = 0,6 * 0,144 * 20 * 36
Vc = 62,2 KN
Vc > Vsd  62,2 > 44,1 KN
Como Vc > Vsd  Cálculo direto da Asw, min, pq o concreto
já resiste ao cisalhamento.
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 1
bw = 20 cm
40 cm
d=36cm
d’=4 cm
fck = 30 MPa

CA-50
Duas pernas:
Asw = 2,32 / 2 = 1,16 cm²/m
Asw, min = 2,32 cm²/m
Para concretos até C50:
Escolhendo t = 5mm  tabela mãe: As = 0,196 cm²

As = 1,16/0,196 = 5,9 estribos em 1 metro

Espaçamento

E = 100 / 5,9estribos  16,94 cm
 Vsd  0,67 *VRd2, então Smáx = 0,6*d  30 cm
44,1 < 245,22, então 21,6 <30cm Ok!
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 2
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Vsd = 105 * 1,4
 Vsd = 147 KN
Verificação da diagonal comprimida (VRd2)
fck expresso em MPa.
v2= coeficiente de efetividade para o concreto.
fck = 30 MPa

CA-50
50 KN/m
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 2
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Verificação da diagonal comprimida (VRd2)
v2=0,88
em MPa
 fcd=2,14 KN/cm² VRd2 = 0,27*0,88*2,14*20*36
VRd2 = 366 KN
Se VRd2  VSd  OK!
 366 > 147  OK!
fck = 30 MPa

CA-50
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 2
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Cálculo do VC
Vc = 0,6 * fctd * bw * d
fck = 30 MPa

CA-50
Concreto
até C50
fctd = 1,44 MPa = 0,144 KN/cm²
Vc = 0,6 * 0,144 * 20 * 36
Vc = 62,2 KN
Vc < Vsd  62,2 < 147 KN
Como Vc < Vsd  Então agora o concreto não suporta
sozinho o cisalhamento, calcular Vsw.
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 2
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Vsw = Vsd – Vc

Vsw = 147 – 62,2
Vsw = 84,8 KN
fck = 30 MPa

CA-50
fyd = 43,48 KN/cm²
Asw = 6,02 cm²/m
Como Asw,min = 2,32 cm²/m  adotar Asw que é maior
ARMADURA TRANSVERSAL - CISALHAMENTO
Exemplo 2
bw = 20 cm
40 cm
d=36cm
d’=4 cm
Asw = 6,02 = 3,01 cm²/m
 2
fck = 30 MPa

CA-50
Duas pernas
Tabela mãe   6,3 = 0,312 cm²

Asw= 3,01 = 9,68 estribos em 1 metro.
 0,312


e= 100 = 10,33 cm ok!
 9,68
