Aula 01

Para o periodo de 30/3 a 04/04/2020: realize os exercícios destre conteúdo.
Exercício 1:

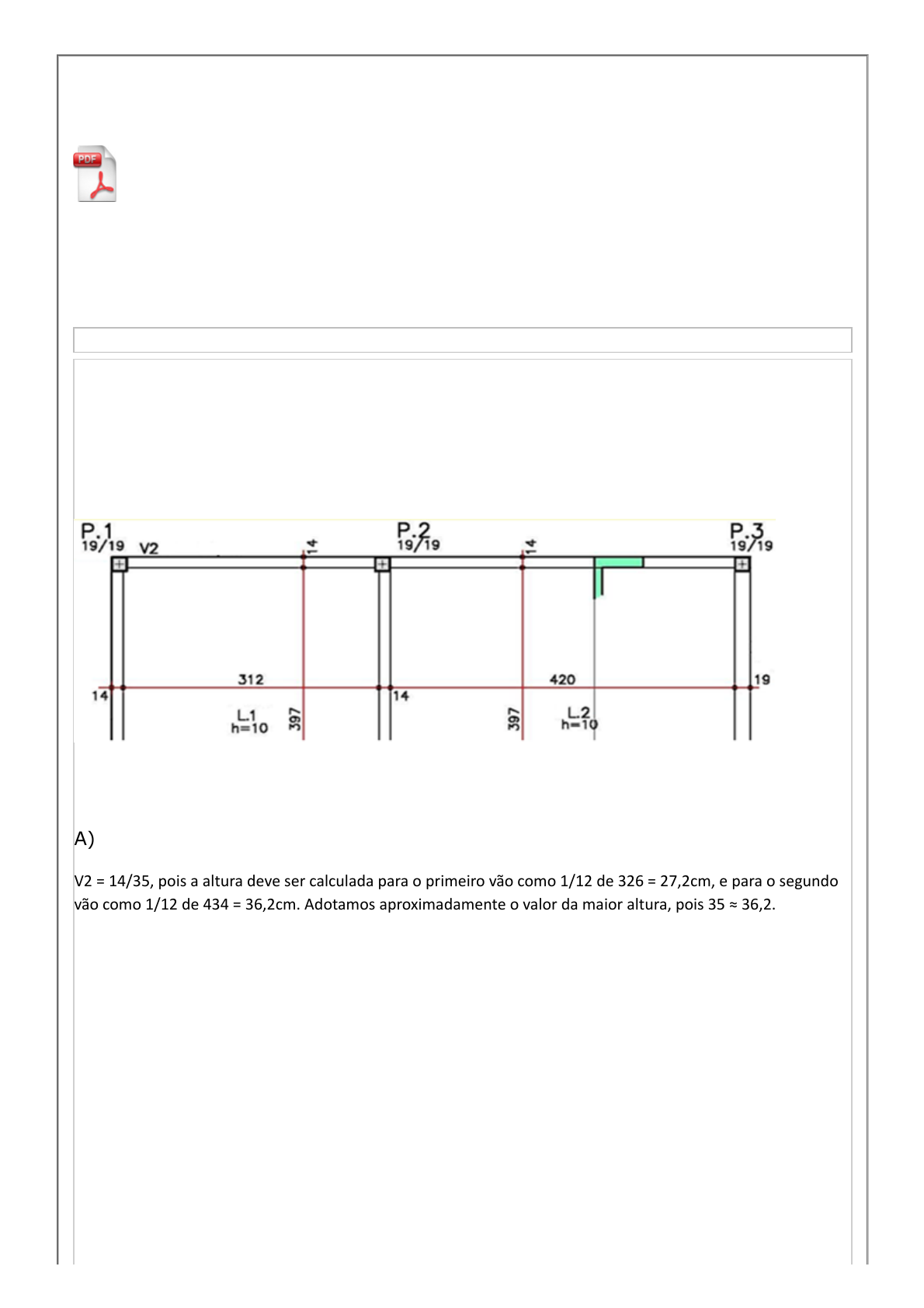

Abaixo está apresentado um trecho da planta de formas de uma residência. A largura da viga V2 é de
14cm. De acordo com o critério simplificado, qual a seção mais apropriada para a viga V2, e como ela
deve ser calculada?

A)
V2 = 14/35, pois a altura deve ser calculada para o primeiro vão como 1/12 de 326 = 27,2cm, e para o segundo
vão como 1/12 de 434 = 36,2cm. Adotamos aproximadamente o valor da maior altura, pois 35 ≈ 36,2.
B)
V2 = 14/40, pois a altura deve ser calculada para o primeiro vão como 1/10 de 326 = 32,6cm, e para o segundo
vão como 1/10 de 434 = 43,4cm. Adotamos aproximadamente o valor da maior altura, pois 40 ≈ 43,4.
C)
V2 = 14/65, pois a altura deve ser calculada como 1/12 de (326+434) = 1/12 . 760 = 63,3cm ≈ 65cm.
D)
V2 = 14/75, pois a altura deve ser calculada como 1/10 de (326+434) = 76cm, e 75 ≈ 76.
https://online.unip.br/Arquivo?id=83100.pdf
aaonascimento
Realce
01/03/2021 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 2/4
E)
V2 = 14/30, pois a altura deve ser calculada para o primeiro vão como 1/12 de 326 = 27,2cm, e para o segundo
vão como 1/12 de 434 = 36,2cm. Adotamos aproximadamente o valor da menor altura, pois 30 ≈ 27,2.
Comentários:
Essa disciplina não é ED ou você não o fez comentários
Exercício 2:
A seguir está um trecho da planta de formas de uma residência.
Ao observarmos o desenho, é possível notar que, na região do cruzamento das vigas V3 e V5, as duas
linhas que representam as arestas da V5 chegam até a linha superior da V3, e a linha de cima da aresta
da V3 está interrompida, enquanto a linha de baixo não está interrompida. Isso significa que:

A)
A altura da V3 é maior que a da V5.
B)
A altura da V3 é menor que da V5.
C)
A altura da V3 é igual à da V5.
D)
A largura da V3 é maior que da V5.
aaonascimento
Realce
01/03/2021 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 3/4
E)
A largura da V3 é menor que da V5.
Comentários:
Essa disciplina não é ED ou você não o fez comentários
Exercício 3:
A seguir está um trecho da planta de formas de uma edificação. Nota-se que o pilar P5 nasce nesse
pavimento. De posse desses dados, é possível definir a altura da V5:

A)
A V5 deve ter uma altura da ordem de 70cm, ou seja 665/10.
B)
A V5 deve ter uma altura da ordem de 55cm, ou seja 665/12.
C)
aaonascimento
Realce
01/03/2021 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
https://online.unip.br/imprimir/imprimirconteudo 4/4
A altura da V5 deve ser definida em função da carga do P5 e não pode ser determinada pelo critério
simplificado.
D)
A V5 deve ter uma altura da ordem de 30 cm, pois o primeiro vão é de 3,00m e o segundo de 3,65m. Cada um
deles dividido por 12 resulta em 25cm para o primeiro vão e 30,4cm para o segundo vão.
E)
A V5 deve ter uma altura da ordem de 35 cm, pois o primeiro vão é de 3,00m e o segundo de 3,65m. Cada um
deles dividido por 10 resulta em 30cm para o primeiro vão e 36,5cm para o segundo vão.
Comentários:
Essa disciplina não é ED ou você não o fez comentários
