Circuito RC

Pré-visualização|Página 1 de 2

Quando a carga começar a fluir o capacitor começara a ser carregado
As cargas não pulam de uma placa para outra no capacitor, pois as placas são consideradas um
circuito aberto, o que temos é uma transferência entre as placas e seus fios de conexão
Usa-se a regra das malhas de Kirchhoff para fazer a analise:
Carga Máxima
Depende da tensão da bateria
Quando a carga máxima é atingida a corrente vira zero
Fórmula:
Corrente Inicial
O capacitor está descarregado
Fórmula:
Carga em função do tempo:
Corrente em função do tempo:
Energia Fornecida:
Quando o capacitor estiver totalmente carregado, a energia armazenada é a metade da saída de
energia da bateria
Circuito RC
É quando temos um circuito com associação em séries de um resistor e um capacitor
Carregando o Capacitor
Tensão do resistor
Tensão do capacitor

Quando o capacitor está completamente carregado e não temos a existência de uma bateria, apenas
um circuito com o capacitor e o resistores, começa uma descarga. A corrente começara a passar pelo
capacitor no sentido positivo.
Fórmula:
Carga em função do tempo:
Corrente em função de tempo:

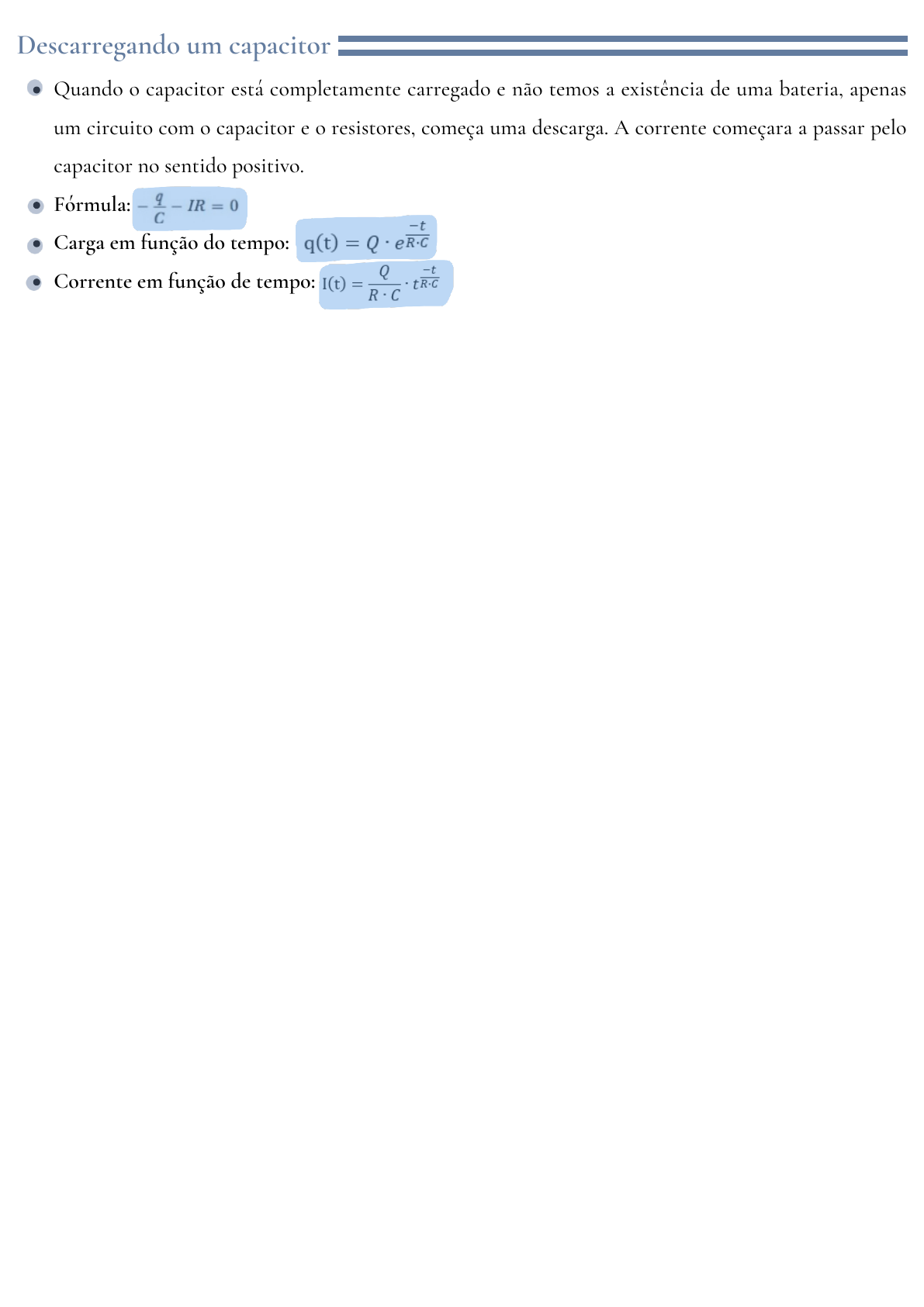

Descarregando um capacitor
