Disciplina: Estática das Construções: Estruturas Isostáticas (ECE08)
Avaliação: Avaliação I - Individual Semipresencial ( Cod.:670516) ( peso.:1,50)
Prova:
Nota da Prova: 10,00
Legenda: Resposta Certa Sua Resposta Errada
1. Segundo a NBR 6118, vigas são elementos lineares em que a flexão é preponderante.
Nesse sentido, os esforços predominantes são: momento fletor e força cortante.

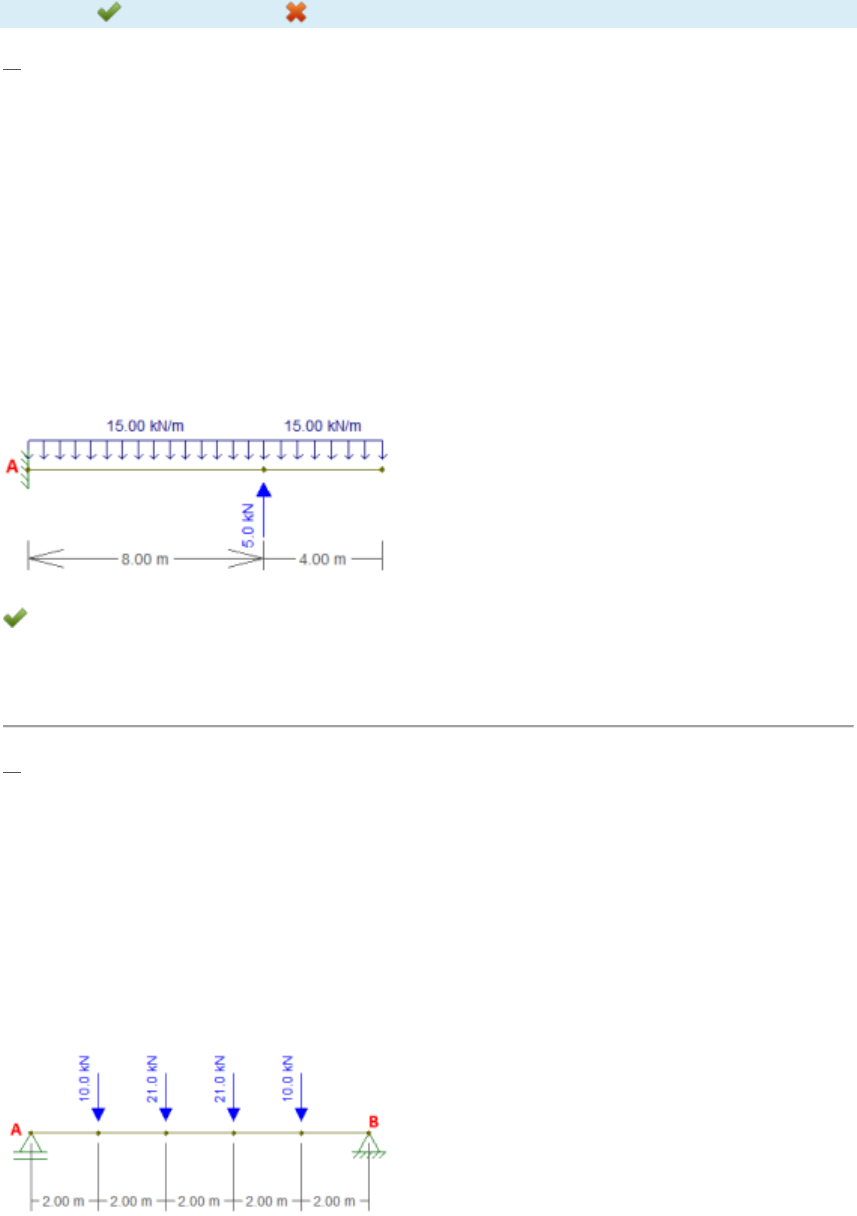

Considerando a viga na figura anexa, analise as sentenças a seguir:

I- A viga é isostática e possui vão total de 12,0 metros.
II- A carga pontual de 5,0 kN provoca uma quebra no diagrama de momento fletor.
III- A carga pontual de 5,0 kN pode ser em função da reação de apoio neste ponto.

Assinale a alternativa CORRETA:

FONTE: https://docente.ifrn.edu.br/valtencirgomes/disciplinas/construcao-de-
edificios/abnt-6118-projeto-de-estruturas-de-concreto-procedimento. Acesso em: 28
jan. 2020.

 a) Somente a sentença I está correta.
 b) As sentenças I e III estão corretas.
 c) Somente a sentença II está correta.
 d) As sentenças I e II estão corretas.

2. Os diagramas de força cortante e momento fletor auxiliam na identificação dos
pontos críticos de cargas em uma estrutura. A partir da análise destes diagramas é
possível dimensionar os elementos estruturais para resistir às cargas de projeto. Com
relação à viga na imagem anexa, analise as sentenças a seguir:

I- A reação de apoio em A e em B são iguais no valor de 31 kN.
II- O esforço cortante no vão entre os pontos D e E é nulo.
III- O momento fletor no ponto F é de 62 kN.m.
IV- O esforço cortante entre os pontos F e B é de 21 kN.

Assinale a alternativa CORRETA:

https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_1%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_2%20aria-label=
 a) As sentenças I, II e III estão corretas.
 b) As sentenças I e IV estão corretas.
 c) As sentenças III e IV estão corretas.
 d) As sentenças II e IV estão corretas.

3. Considerando a estrutura na imagem anexa, suponha que o apoio em A possa ser
considerado como um pino, e B como um rolete. Sobre a estrutura, classifique V
para as sentenças verdadeiras e F para as falsas:

( ) No ponto C, o esforço cortante é de 0,6 KN e o esforço normal é de 1,0 KN.
( ) No ponto C, o momento fletor é de 558 KNm.
( ) A reação de apoio vertical no ponto A é de 128,6 KN.
( ) A reação de apoio vertical no ponto B é de 125,4 KN.

Assinale a alternativa que apresenta a sequência CORRETA:

 a) V - F - V - F.
 b) F - V - F - F.
 c) F - F - V - V.
 d) F - V - V - V.

4. O engenheiro deve entender quais são as características das conexões entre
elementos estruturais (vigas, pilares, lajes e fundações) para que permaneçam na
posição desejada, mesmo quando carregados. Considerando a viga na imagem anexa,
determine as reações de apoio e assinale a alternativa CORRETA:

 a) VA = 63 kN; VB = 63 kN.
 b) VA = 70 kN; VB = 70 kN.
 c) VA = 60 kN; VB = 66 kN.
 d) VA = 7 kN; VB = 7 kN.

https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_3%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_4%20aria-label=
5. Estrutura é a parte resistente de uma construção, de uma máquina, de um automóvel,
de um navio, de um avião, de um objeto, de uma planta, de um animal etc. Olhando
ao nosso redor, observamos que tudo o que nos cerca possui uma estrutura: o edifício
em que estamos, o computador que utilizamos, a estante em que guardamos nossos
livros e a cadeira em que nos sentamos têm uma estrutura. Sobre os conceitos
fundamentais em análise estrutural, analise as sentenças a seguir:

I- O momento gerado por uma força é igual à soma da sua intensidade e distância da
força ao ponto analisado.
II- Toda força aplicada em um ponto possui módulo, direção e sentido.
III- Toda força aplicada em um plano irá gerar um binário em outro ponto qualquer
diferente do qual a força é aplicada.

Assinale a alternativa CORRETA:
 a) As sentenças I e II estão corretas.
 b) As sentenças II e III estão corretas.
 c) Somente a sentença I está correta.
 d) Somente a sentença II está correta.

6. Uma estrutura pode ser dimensionada para estar em um sistema em equilíbrio ou em
movimento. O dimensionamento de uma estrutura leva em consideração sua
utilização, como edifícios, pontes, pórticos, estruturas que são dimensionadas para
haver equilíbrio. Sobre as estruturas isostáticas, classifique V para as sentenças
verdadeiras e F para as falsas:

( ) Se o resultado da força de reação for negativo, deverá ser feita a inversão no
sentido da força.
( ) A maneira de calcular a isostaticidade de uma treliça é igual a maneira que é
calculada a isostaticidade de vigas e pórticos.
( ) As reações de apoio independem das cargas externas aplicadas na estrutura.
( ) Os esforços ativos são todas as cargas que a estrutura das construções deve
suportar, caso contrário, a estrutura perde seu funcionamento e não justifica o seu
uso.

Assinale a alternativa que apresenta a sequência CORRETA:
 a) F - F - V - F.
 b) V - V - V - F
 c) V - F - F - V.
 d) F - V - V - F.

7. A viga isostática biapoiada, com apoios nas extremidades, está submetida a um
carregamento distribuído em uma extensão de 5,0 metros a partir do apoio da
extremidade direita. Um carregamento pontual de 50 kN, distante de 1,0 metro do
apoio esquerdo, também atua na viga. Com base nessa viga, classifique V para as
sentenças verdadeiras e F para as falsas:

( ) No ponto D, o esforço cortante é de 28,57 KN e o esforço normal é nulo.
( ) No ponto C, o momento fletor é de 71,43 KNm.
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_5%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_6%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_7%20aria-label=
( ) A reação de apoio vertical no ponto A é de 78,57 kN.
( ) A reação de apoio vertical no ponto B é de 71,43 kN.

Assinale a alternativa que apresenta a sequência CORRETA:

 a) V - F - V - F.
 b) F - V - V - V.
 c) V - F - V - V.
 d) F - V - F - F.

8. A viga isostática engastada, com a extremidade direita em balanço, está sujeita a dois
tipos de carregamentos. Um carregamento distribuído de 20 kN/m ao longo de toda a
viga e uma carga pontual na extremidade direita (ponto B). Considerando essa viga,
classifique V para as sentenças verdadeiras e F para as falsas:

( ) A reação de apoio vertical em "A" é de 250 kN.
( ) O momento fletor em "A" gira no sentido anti-horário e possui valor de 1500
kN.m.
( ) O momento máximo desta viga ocorre a dois metros do apoio "A".
( ) O esforço cortante no meio do vão é nulo.

Assinale a alternativa que apresenta a sequência CORRETA:

 a) F - V - F - V.
 b) V - V - F - F.
 c) V - F - V - F.
 d) V - F - F - F.

9. As estruturas isostáticas são caracterizadas por apresentar o número de equações de
equilíbrio da estática, igual ao número de reações de apoio, ou seja, existe uma
equivalência dasequações com o número de incógnitas a serem calculadas.
Considerando o exemplo da figura em anexo, assinale a alternativa CORRETA:
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_8%20aria-label=
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RUNFMDEwMA==&action2=RUNFMDg=&action3=NjcwNTE2&action4=MjAyMS8x&prova=Mjg2NzMwOTM=#questao_9%20aria-label=

 a) É uma estrutura isostática com quatro reações.
 b) É uma estrutura isostática com três reações.
 c) É uma estrutura hiperestática com três reações.
 d) É uma estrutura hipoestática com quatro reações.

10. Esforço cortante, força cortante ou força de cisalhamento é a força interna
desenvolvida em membros estruturais que atua tangencialmente sobre a área de
seção transversal de uma peça. Sobre os esforços e tensões atuantes nas estruturas,
classifique V para as sentenças verdadeiras e F para as falsas:

( ) As tensões nos pontos de uma viga são diretamente proporcionais aos esforços
solicitantes que atuam nas seções transversais.
( ) A força cortante é obtida somando as forças perpendiculares ao eixo da viga.
( ) Os esforços reativos são todas as cargas que a estrutura das construções deve
suportar, caso contrário, a estrutura perde seu funcionamento e não justifica o seu
uso.
( ) Para caracterizar o estado de tensão dos pontos de uma estrutura constituída por
barras, é preciso determinar as tensões que atuam nos três planos perpendiculares
entre si, dois a dois.

Assinale a alternativa que apresenta a sequência CORRETA:
 a) V - V - F - V.
 b) F - F - V - F.
 c) F - V - V - F.
 d) V - F - F - F

Prova finalizada com 10 acertos e 0 questões erradas.
