PROVA DE MECANISMO (P1/2020-AMBIENTAL)
CEFET-RJ
ALUNO: ______________________________________ NOTA:_____________

Observação:
1 - A Prova deverá ser confeccionada de maneira organizada, bem escrita, de modo que seja
de fácil entendimento para a correção pelo professor.

1a Questão (2,5 pontos)

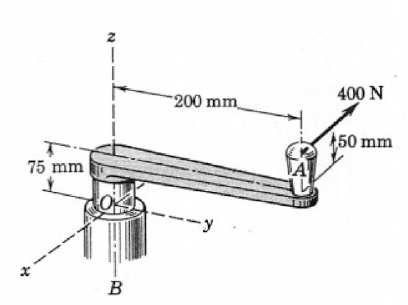

Uma força de 400 N é aplicada em A para manobrar a alavanca de controle,
que está acoplada ao eixo fixo OB. Na determinação do efeito da força
sobre o eixo em seção transversal, tal como em O, a força pode ser
substituída por uma força equivalente em O e por um conjugado. Definir
este conjugado como um vetor M.


2a Questão (2,5 pontos)
A laje de concreto suporta as seis cargas verticais mostradas. Determinar a
resultante dessas forças e as coordenadas x e y de um ponto através do qual
ela atua.





3a Questão (2,5 pontos)
A viga de 4,5 m de comprimento e de massa uniforme igual a 200 kg está
carregada, no plano vertical, pelas forças paralelas mostradas. Calcular as
reações nos apoios A e B.


 4a Questão (2,5 pontos)
Calcular o volume V e a Área A do sólido gerado pela revolução, no ângulo
de 180 do triângulo retângulo, em torno do eixo dos z.
