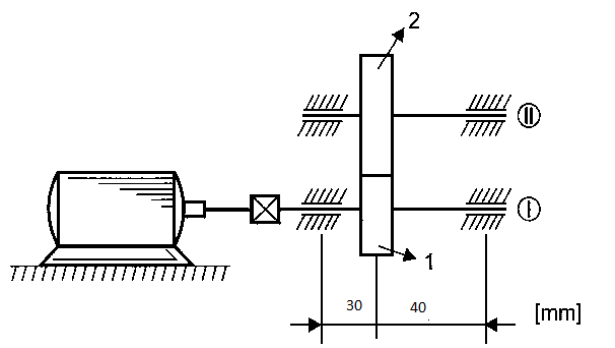

I) A transmissão representada na figura é movida por um motor elétrico com potência de 7,5CV e
rotação de 1200RPM. As engrenagens são do tipo cilíndricas de dentes retos e possuem as seguintes
características geométricas Z1=30 dentes e Z2=68 dentes, módulo igual a 2,5mm e ângulo de pressão
igual a 20°, desprezar as perdas. Considere o material aço SAE 1045, com tensão de escoamento igual
a 250MPa. Aplique um coeficiente de segurança igual a 2. A tensão de cisalhamento que o material
suporta é 75% da tensão de tração no regime elástico do material. Dimensionar para a árvore II
(maciça), conforme pede-se:


Fonte: Elementos de Máquina: Sarkis, 2008

1) Relação de transmissão.
2) Diâmetro das engrenagens.
3) Torque na árvore.
4) Força Tangencial.
5) Força Radial.
6) Força Resultante.
7) Momento Fletor Máximo.
8) Diâmetro da árvore.
