INTRODUÇÃO
C A radiografia do tórax é o exame
radiográfico mais realizado em crianças.
C Interpretação correta é crucial para
alcançar o diagnóstico correto e evitar
tratamento inadequado devido à falha em
apreciar a variação normal.
C É importante a sistematização da avaliação.
C Cerca de 10% a 15% desses exames são laudados
de maneira errônea por conta de falsos
positivos e falsos negativos ocasionados
pela má qualidade do exame radiológico de
tórax bem como pela falta de pelo menos duas
incidências radiológicas para avaliação
torácica.
AVALIAÇÃO METÓDICA:
C Verifique o nome do paciente, a data do exame
e marcação lateral.
C Observe a projeção (supina ou ereta, ântero-
posterior ou póstero-anterior), fase de
respiração e presença de qualquer rotação.

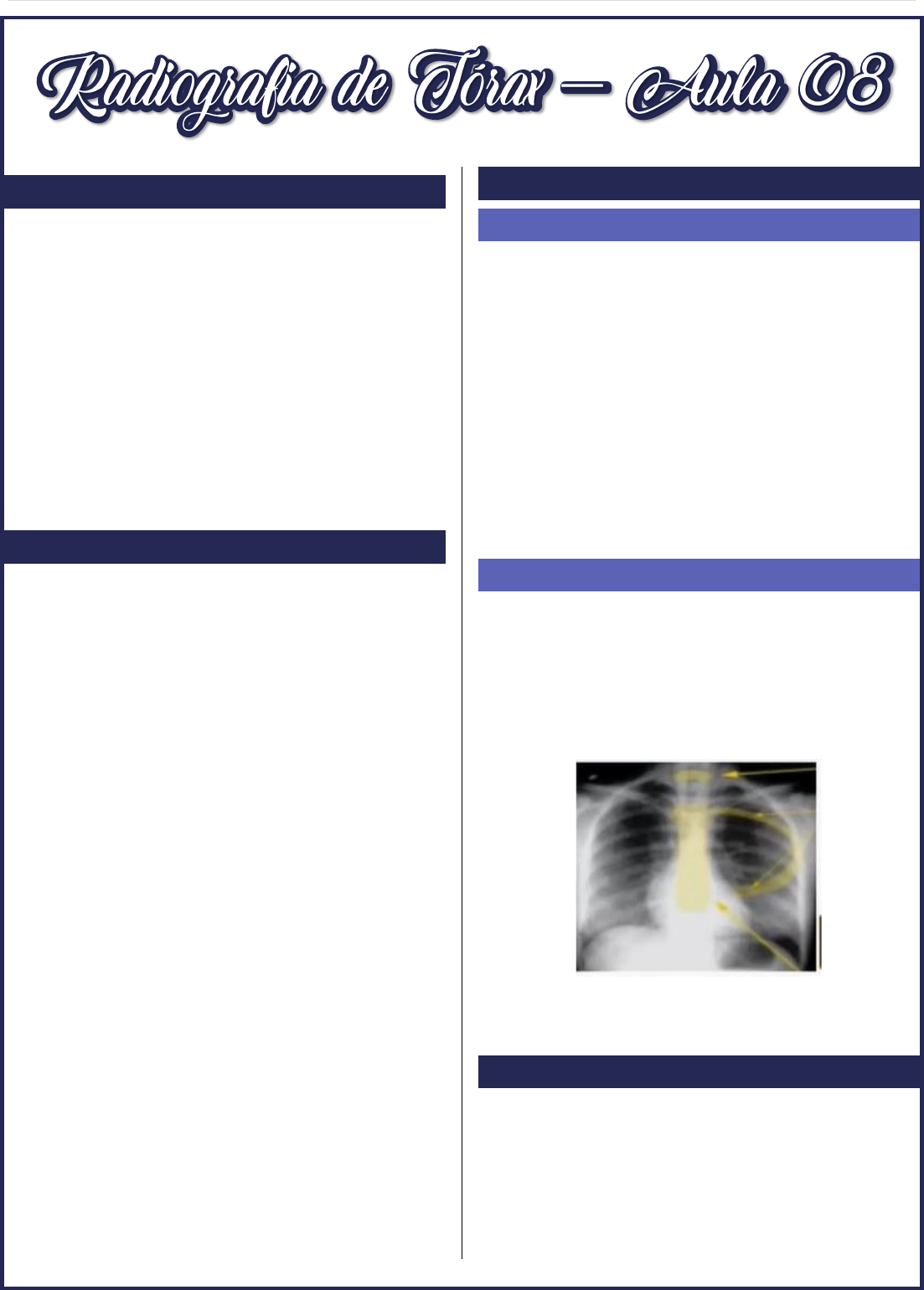

C Identifique qualquer artefato ou sombras. →
EX: Colar, criança na UTI com eletrodos (não
podia ser retirado).
C Identificar sinais radiológicos anormais
revendo sistematicamente todas as regiões,
incluindo: traqueia, carina, brônquios
maiores; contornos do mediastino e região
hilar; tamanho e contorno cardíaco;
vascularização pulmonar; tamanho e
translucidez dos pulmões; posição das
principais fissuras; clareza e altura do
diafragma; ângulos costofrênicos; tecidos
moles e esqueleto torácico.
*Sugerir o diagnóstico mais provável ou listar
possíveis diagnósticos diferenciais com base
nos dados radiológicos observados, fazendo
correlação clínica.
C EX: Possível diagnóstico de pneumonia viral
→ Infiltrado intersticial
peribroncovascular que pode SUGERIR, uma
etiologia viral ou inflamatória, mas não
dizer que É.




INFLUÊNCIA DA TÉCNICA E INTERPRETAÇÃO
FASE DA RESPIRAÇÃO
C Os diafragmas são projetados entre quinta e
sétima costela anterior em um exame bem
inspirado. No infantil jovem, uma fase
expiratória exagerará o tamanho do coração
e as marcações broncovasculares, pode levar
a um diagnóstico errôneo de broncopneumonia.
A alta posição dos diafragmas irá obscurecer
anormalidades nas bases do pulmão.
C INSPIRAÇÃO PROFUNDA: Rebaixamento do
diafragma e ver melhor as estruturas de base
pulmonar.
C EXPIRAÇÃO PROFUNDA: Comprimir as estruturas
e ai a gente pode não conseguir ter imagens
claras.
POSICIONAMENTO
C A rotação é a causa mais comum de
desigualdade na translucidez dos dois
pulmões. A rotação pode ser avaliada
verificando a simetria das costelas e a
distancia das bordas mediais das clavículas
do processo espinhoso das vértebras e
alinhamento das escápulas.

C Observar se há diferença entre a distancia
do hemitórax esquerdo e direito.
PRINCIPAIS INCIDÊNCIAS
C PA: Póstero-anterior. Avaliação torácica,
evita, na medida do possível, magnificação
do coração e alterações estruturais
adjacentes. Ao permanecerem mais perto do
filme radiográfico, as estruturas que serão
estudadas sofrem menos alterações de
tamanho, ficando mais próximas da proporção
real. Importante posicionamento abaixo para
–
M a r i a L u i z a F e r n a n d e s – P n e u m o p e d – P á g i n a | 2

C PERFIL: Ela possibilita uma visão
dimensional melhor das estruturas. Devido a
sobreposição de estruturas que é vista no
PA, no perfil podemos perceber
posicionamento de lesões anteriores ou
posteriores a estruturas anatômicas normais.

C AP: É resguardada para pacientes que não
conseguem se locomover adequadamente, estão
acamados ou possuam algum motivo ou
indicação maior para o exame. Essa
incidência não é tão confiável, pois as
estruturas estão mais longe do filme
radiográfico, de forma que os raios X, que
são divergentes, ao entrarem anteriormente
ao invés de posteriormente favorecem um
aumento da área cardíaca, pois o coração
encontra-se longe do filme radiográfico,
dificultando a análise de tamanho do coração
e dos campos pulmonares.

C ÁPICO LORDÓTICA: Visualização dos ápices
pulmonares, ou seja, o paciente assume uma
posição que favorece a retirada das
clavículas do campo de avaliação
radiológica. De maneira indireta, também
avaliamos melhor o lobo médio e a língula.
C DECÚBITO LATERAL OU DE LAWRELL: É utilizada
quando possuímos alguma lesão que muda sua
posição ao alterarmos a posição do paciente
EX: Um derrame pleural livre que em pé
mostra-se obliterando os seios
costofrênicos, que ao paciente deitar o
líquido “escorre”. Ou seja, mobilidade de
líquido.
C OBLÍQUA: É realizada para visualizar e
caracterizar melhor as lesões parcialmente
encobertas por demais estruturas ou até
mesmo para avaliação da área cardíaca em
casos de imagens duvidosas.


PENETRAÇÃO
C Se não conseguirmos visualizar nenhum corpo
vertebral torácico é sinal de pouca
penetração, já o contrário, quando
visualizamos inclusive os corpos vertebrais
inferiores, estaremos com muita penetração.

C PENETRAÇÃO ADEQUADA: Um indicativo
referencial de penetração adequada seria a
visualização de pelo menos três corpos
PENETRAÇÃO ADEQUADA
POUCA PENETRAÇÃO MUITA PENETRAÇÃO
M a r i a L u i z a F e r n a n d e s – P n e u m o p e d – P á g i n a | 3

vertebrais acima do botão aórtico, porém, os
processos vertebrais posteriormente
localizados à sombra cardíaca não devem ser
visualizados de forma detalhada e/ou
consecutiva. Na prática radiográfica não é
possível obter sempre uma penetrância
perfeita, mas sim um exame “aceitável ou
muito bom”.
C POUCA PENETRAÇÃO: Dá impressão de
infiltração, os vasos ficam mais evidentes
(falsa sensação de interstício pulmonar).
C MUITA PENETRAÇÃO: Dá pra visualizar a coluna
inteira, tudo muito preto, não consegue ver
as estruturas bem delineadas.
ESPAÇOS INTERCOSTAIS E CENTRALIZAÇÃO ADEQUADA
C O espaço entre as clavículas precisa ser
simétricos. Visualizar pelo menos o 9º ou
10º arco intercostal posterior ou em média
7 espaços intercostais anteriores. A
visualização de menos arcos costais que a
referência pode indicar pulmão hipoinsuflado
e se houver visualização de mais espaços
poder ser um indicativo de um pulmão
hiperinsuflado. A centralização é altamente
importante, do contrário, determinadas
partes do parênquima pulmonar poderão ficar
mais penetradas ou menos penetradas que
outras, bem como podemos alterar a posição
de

SISTEMATIZAR A AVALIAÇÃO DA RADIOGRAFIA DO
TÓRAX

Atenção para a idade e presença de artefatos.

A= AIRWAY → vias aéreas
(traqueia, brônquios,
bronquíolos)
B= BREATHING →
respiração (pulmões,
hilo e pleura)
C= CIRCULATION →
(coração, mediastino e
vasos da base)
D= DIAPHRAGM →
(diafragma e também os
recessos costofrênicos)
E= SKELETON →
(esqueleto, clavículas,
costelas, esterno e
coluna)
F= FAT → (gordura,
tecido subcutâneo,
músculos, mamas)
G= GADGETS → objetos e
instrumentos
-

C RAIO-X B: Está rodado, expirado, muito
penetrado, infiltrado alveolar à direita,
broncograma aéreo (desenho do brônquio),
discreto derrame pleural à esquerda.
MEDIASTINO E CONTORNOS MEDIASTINAIS
C Os contornos cardíacos à direita são
formados principalmente pelo contorno do AD
e contorno da VCS. Já os contornos do lado
esquerdo são formados por 4 contornos,
porém, melhor visualizáveis somente 3: arco
da aorta, tronco pulmonar e VE. Em alguns
pacientes que possuem o arco da aorta mais
alongada e proeminente podemos observar uma
proeminência do primeiro contorno a esquerda
não sendo necessariamente algo patológico na
maioria das vezes.

C Não confundir a artéria pulmonar com
pneumonia, isso acontece demais.
C Se o VD está aumentado ele roda a ponta do
coração para cima. Se o VE está aumentado
ele roda a ponta do coração para baixo.

A. PULMONAR
A. PULMONAR
M a r i a L u i z a F e r n a n d e s – P n e u m o p e d – P á g i n a | 4


C Precisamos pedir radiografia de PA e de
PERFIL.
C Quando olhamos o PERFIL: Temos a partesuperior, anterior, média e posterior. Mas
quando olhamos estruturas PULMONARES, se eu
estiver olhando o pulmão esquerdo (lobo
superior e inferior), já no pulmão direito
(lobo superior, médio e inferior), o lobo
médio vai ficar “em cima do coração”.
GLÂNDULA TIMO
C O timo dá origem a um proeminente anterior
mediastinal na infância, que é variável em
tamanho e pode ser reconhecido pela sua
característica “vela de barco” (muito
grande). O timo torna-se gradualmente menos
evidentes entre as idades entre 2 e 8 anos.
Fazer diagnóstico diferencial de massa
mediastinal ou uma área de consolidação
pulmonar. Solicitar TC de tórax se dúvida
diagnóstica.

ALARGAMENTO DO MEDIASTINO

C IMAGEM 1: Alargamento de mediastino
superior, isso é um tumor, sem contorno de
vela de barco.
C IMAGEM 2: Aumento de gânglio superior.
PULMÕES E V IAS AÉREAS
C Nesse primeiro raio-x, em PA, vemos a parte
superior do lobo superior direito, e em
PERFIL também vai estar representada em
cima.
C LOBO MÉDIO: Borra o contorno cardíaco se
tiver alguma lesão. Ele não ocupa a cúpula
diafragmática e seio costofrênico direito →
não confundir com lobo inferior.

C LOBO INFERIOR: É mais alto. Podendo
representar a parte superior do lobo
inferior. Por isso a avaliação de PERFIL é
essencial.

TIMO VELA DE BARCO
M a r i a L u i z a F e r n a n d e s – P n e u m o p e d – P á g i n a | 5

C Quando não temos o raio-x em PERFIL aumenta
a chance de erro. MAS TEMOS UMA DICA: se
tiver apenas o PA, e a imagem estiver
borrando a silhueta cardíaca à direita,
dizemos que é no LOBO MÉDIO. Se existe uma
imagem que borre o contorno cardíaco à
esquerda, o lobo inferior esquerdo está por
trás do coração, então se borra é lobo
superior esquerdo. Agora se for uma imagem
que for posterior, sem que altere o contorno
cardíaco, dizemos que é LOBO INFERIOR
ESQUERDO.
C LOBO SUPERIOR ESQUERDO/INFERIOR: No pulmão
esquerdo como são apenas dois lobos,
observem como ele pode chegar até mais
embaixo. Então numa pneumonia você pensa que
está tomando o pulmão todo, MAS NÃO É,
observe que é apenas o lobo superior
esquerdo ou inferior esquerdo. Quando
visualizamos O raio x em PA percebemos que
esse infiltrado não está borrando o contorno
cardíaco, então se ele não está borrando é
o LOBO INFERIOR! A confirmação da
localização vem na incidência de perfil.


PNEUMONIAS E COMPLICAÇÕES
C IMAGEM 2: Nessas radiografias vemos que não
está normal! Existe retificação dos arcos
cortais por conta da hiperinsuflação
(observe como está mais pretinho na parte
inferior esquerdo) → Estou diante de uma
pneumonia viral. Raio-x rodado e com
penetração ruim. Além disso, existem manchas
no contorno cardíaco, sendo a favor de
infiltrados intersticiais → pneumonia
intersticial viral cursando com uma
hiperinsuflação (2).
C IMAGEM 1: Já nesse raio-x (1) tem a presença
de DERRAME PLEURAL, empurra pro lado de lá
(muito branco). Se eu tenho derrame pleural
pro lado esquerdo, eu vou empurrar o coração
para o outro lado (porque é um líquido que
vai empurrar os órgãos pro lado). Não é
atelectasia, porque ATELECTASIA puxa pro seu
lado. Se eu tenho atelectasia do lado
esquerdo, o coração estará repuxado pro lado
esquerdo. Se fosse atelectasia esse lobo
pulmonar vai estar colabado, por um corpo
estranho ou um tampão e etc.

PADRÕES INTERSTICIAIS
C Para analisar um raio-x precisamos entender
quais padrões estamos analisando. Dessa
forma, na hora de descrevemos um raio-x
utilizamos os termos: infiltrado alveolar,
infiltrado intersticial ou infiltrado
interstício-alveolar (misto).
C OBS: O termo condensação é muito vago.
C Nos padrões intersticiais, precisamos
definir se ele é.
C PERIBRONCOVASCULAR: próximo aos broncos
fonte e vasos.
C CONTROLOBULAR: mais voltado para a região
central.

C SUBPLEURAL.
C SEPTOS INTERLOBULARES.
PNEUMONIA
M a r i a L u i z a F e r n a n d e s – P n e u m o p e d – P á g i n a | 6


C INTRALOBULAR: dentro do lobo, tornando-se
um infiltrado dentro do lobo.

PNEUMONIA VIRAL
C HIPERINSUFLAÇÃO por envolvimento de pequenas
vias aéreas e represamento – ocorre um edema
intra brônquico, que reduz a luz brônquica,
então o ar entra e por conta desse edema o
ar tem uma resistência pra sair, e então a
cada ciclo respiratório vai reter muito o
ar. Podendo acontecer um espessamento
peribroncovascular simétrico.
C Adenopatia hilar pequena → comum.

PNEUMONIA INTERSTICIAL (ATÍPICA)
C Perceba como o interstício pulmonar está
espessado, com manchas mal definidas, além
de áreas de hiperinsuflação.
C Pode acontecer pela Bordetella pertussis,
Clamydia, Mycoplasma e Legionella.

PNEUMONIA POR M . PNEUMONIAE :
C Nesse raio-x vemos um padrão de pneumonia
pelo Mycoplasma, em que a região
peribroncovascular está toda infiltrada, com
manchas no meio que não consegue identificar
as estruturas. Podendo ser de qualquer
padrão: infiltrado alveolar, infiltrado
intersticial ou infiltrado interstício-
alveolar (misto).


C Nesse raio-x vemos uma ATELECTASIA À
DIREITA, atingindo o lobo inferior, onde é
percebido um repuxamento do coração. O
contorno cardíaco está todo apagado. Quando
foi desfeito a atelectasia vemos a nova
imagem com um infiltrado intersticial no
lobo médio!
C Quando o fisioterapeuta desobstruiu a
atelectasia, observem o que aparece →
M a r i a L u i z a F e r n a n d e s – P n e u m o p e d – P á g i n a | 7

infiltração do lobo médio, infiltrado
intersticial.
C Percebam a importância de um bom
diagnostico, caso o médico pensasse que
fosse um derrame pleural e punciona? Ela vai
acabar gerado um dano ao paciente
(pneumotórax).

C Já nesse raio-x o paciente está com uma
HIPERINSUFLAÇÃO MESMO, observem o diâmetro
ântero-posterior, rebaixamento da cúpula
diafragmática! Em perfil, vemos uma
atelectasia em lobo médio! → CRIANÇA COM
BRONQUIOLITE.
