Objetivo do exame: Identificar fatores classicamente relacionados à instabilidade:

- Displasia Troclear – presente em 96% dos casos de instabilidade potencial ou objetiva;

- Patela Alta;

- Aumento da distância entre a tuberosidade anterior da tíbia e o sulco troclear – medida
através do TAGT;

- Patelar Tilt (aumento da rotação lateral da patelar);

- Desvio/luxação/subluxação lateral – em geral relacionado à insuficiência do quadríceps –
vasto medial;
Realize o Exame de Tomografia (TAGT)
Com Facilidade
Protocolo de Exame:
O protocolo completo então seria:

Posição neutra, 15° e 30° - Sem contração do quadríceps (repouso);
Cortar todo o joelho a 15º e em cima da patela nas demais posições.

A imagem para mensuração dos ângulos deve apresentar os côndilos
femorais em arco romano e a patela em sua porção média:

Desenho da displasia músculo vasto medial
Fonte:
https://institutofuchs.com.br/instabilidade-
femoropatelar/
Realize o Exame de Tomografia (TAGT)
Com Facilidade
https://institutofuchs.com.br/instabilidade-femoropatelar/
https://institutofuchs.com.br/instabilidade-femoropatelar/
https://institutofuchs.com.br/instabilidade-femoropatelar/
Medidas realizadas a 15°:

- Indice de Caton-Deschamps (VN: 0,8 a 1,2)
- TAGT (VN: 0 a 15 mm)
- Ângulo de inclinação lateral da tróclea: (VN: >ou= 11 graus)
- Ângulo do sulco da tróclea - Merchant (VN: 132 a 144 graus)
- Profundidade da tróclea (VN: > 3mm)

 Medidas nas três aquisições:
-Ângulo do TILT patelar (VN: > 8 graus)
-Ângulo de congruência patelar - Merchant: (VN: +5 a -17 graus)


- Classificação do tipo de patela e de tróclea.
- Descrever outras alterações do joelho: Artrose patelofemoral ou
femorotibial, lesões ósseas concomitantes, etc
Realize o Exame de Tomografia (TAGT)
Com Facilidade
 Altura patelar -
Índice de Caton-Deschamps

- Seus valores normais variam entre 0,8 e 1,2, sendo
considerado que a patela é alta acima de 1,2. Nas instabilidades
patelares encontramos patela alta em 30% dos casos e
somente em 3% nos indivíduos normais.
Fonte: Radiopaedia.org
O índice de Caton-Deschamps pode ser medido em uma
radiografia lateral ou TC ou RM sagital do joelho. Para a
medição, considera-se ideal que o joelho seja flexionado em um
ângulo de 15° ou 30º (neste protocolo realizado em 15°),
embora no estudo original de Caton-Deschamps os ângulos de
flexão estivessem entre 20º e 80º.

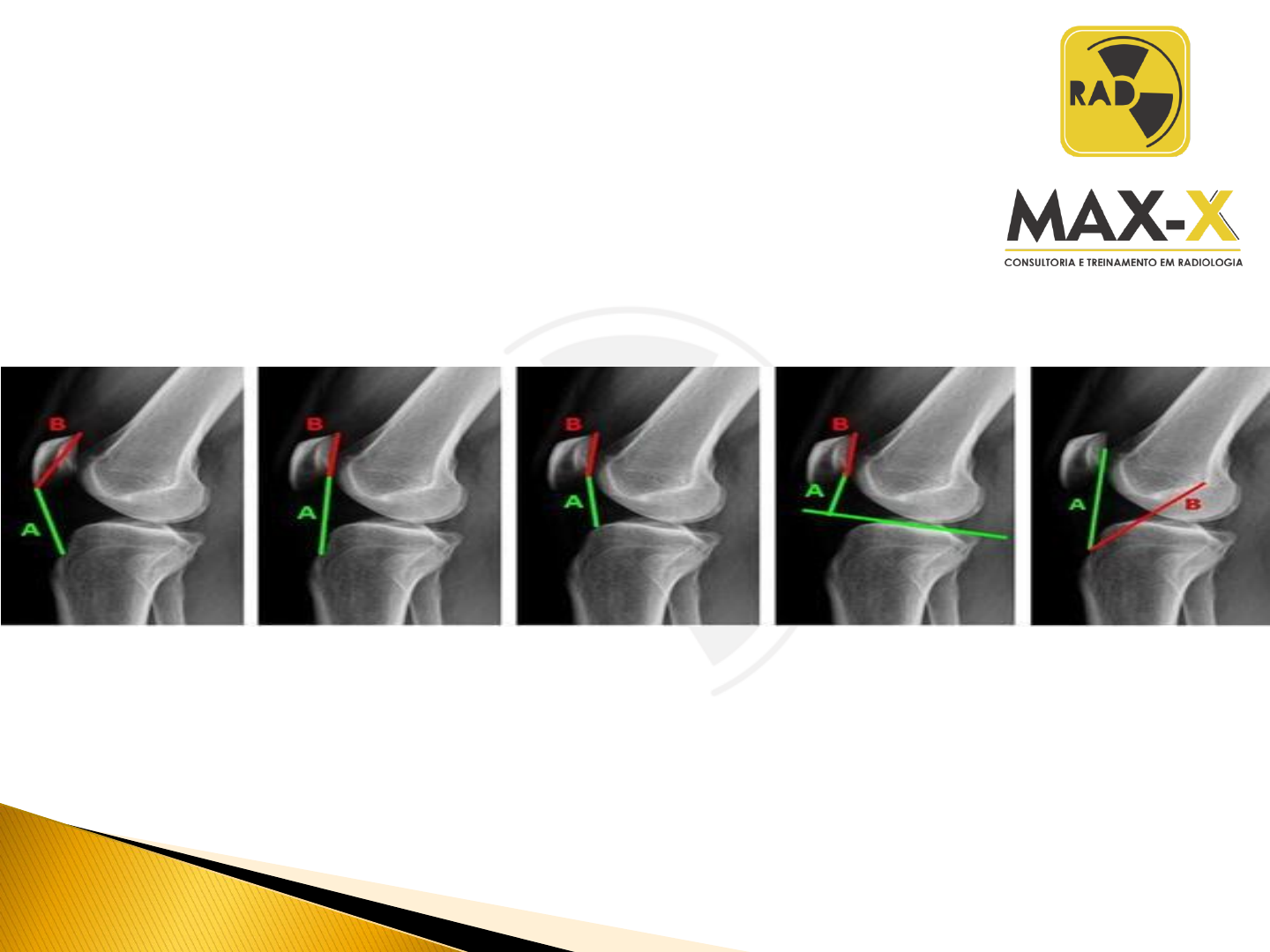

A: medida da distância entre o polo inferior da patela e o limite
superior da tíbia
B: medida da superfície articular da patela

Índice de Caton-Deschamps = A / B.
Realize o Exame de Tomografia (TAGT)
Com Facilidade
 Altura patelar -
Índice de Insall-Salvatti

- Seus valores normais variam entre 0,8 e 1,2, sendo considerado que a patela é alta acima de 1,2.
-Índice de Insall-Salvati modificado: média normal de 1,25; razão> 2 é diagnóstico de patela alta
-Índice Insall-Salvati: linha vermelha / linha amarela
Fonte: Radiopaedia.org Fonte: Radiopaedia.org
Insall-Salvatti
modificado
Insall-Salvatti
Realize o Exame de Tomografia (TAGT)
Com Facilidade
 Ângulo do Sulco da Tróclea
Fonte: Arquivo pessoal
Normal = 132º a 144º (138° +/- 6º) > 150º = tróclea rasa
Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Profundidade da tróclea
Fonte: Arquivo pessoal
Normal = >3 mm
<3mm = tróclea rasa
Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Ângulo de inclinação lateral da Tróclea
Fonte: Arquivo pessoal
Normal = maior ou igual 11°
Realize o Exame de Tomografia (TAGT)
Com Facilidade
- TAGT
Fonte: institutofuchs.com.br
Referência
<15 mm normal
15-20 borderline
>20 mm anormal
Fonte: diegoariel.com.br
TAGT significa a distância entre a tuberosidade anterior da tíbia (TA) e a garganta da tróclea
(GT) no plano axial.
Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Ângulo de Congruência
Avalia a subluxação lateral da patela. Distância entre a bissetriz do ângulo do sulco da tróclea e linha que liga o sulco da
tróclea e o ápice da patela. Medial (-); Lateral (+). Valores normais de -17° a +5° (-6º +/- 11º). Média populacional -6°.

Considerar a patela congruente quando há centralização da mesma em relação à tróclea a partir de 15º de flexão –
ângulo de congruência = a 0 ou valores negativos.
Fonte: Arquivo pessoal
Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Tilt patelar
Normal > 8°. Ângulos alterados estão associados à pressão lateral excessiva.

P.S: Imagem escolhida para medida, arco romano nos côndilos femorais, meio da patela
Fonte: Arquivo pessoal
Realize o Exame de Tomografia (TAGT)
Com Facilidade
OBSERVAÇÕES:

-A patela é mais vulnerável à luxação lateral em extensão e no início da flexão.
- Abaixo diferença entre tilt (rotação) e desvio lateral:
Fonte: Arquivo pessoal
Realize o Exame de Tomografia (TAGT)
Com Facilidade
Realize o Exame de Tomografia (TAGT)
Com Facilidade
Posicionamento

•Anteversão Femoral

• Torção Côndilo-Platô

• Torção Tibial

Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Anteversão Femoral
Avaliação da torção / versão femoral
por TC e RM: são utilizadas como
referências no plano axial o centro de
rotação da cabeça do fêmur (ponto azul), a
porção mais estreita do colo femoral (linha
dupla preta) e a margem posterior dos
côndilos femorais (pontos vermelhos).

Valores normais adulto: antetorção em
torno de 10 a 20°.
​
Valor normal nascimento: antetorção 30
a 40°

RX: Medida inexequivel.

TC e RM: Medida no plano axial, na
imagem mais inferior com a
visualizacão correta do "Roman Arch" e
outra em que seja visível toda a
extensão do colo femoral ipsilateral

https://www.mskrad.com.br/qua
https://www.mskrad.com.br/qua
Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Torção Côndilo-Platô
Avalia a rotação do joelho, ou seja o
desalinhamento dos côndilos em relação aos
platôs tibiais.

Como medir:
Medição de um ângulo através de duas
linhas: uma paralela aos côndilos femorais
posteriores e outra paralela aos platôs tibiais
posteriores.

Valor normal: <5º

TC e RM:
Medida no plano axial, na imagem mais
inferior com a visualização correta do "Roman
Arch" e outra em que seja visível toda a
extensão dos platôs tibiais posteriores
ipsilaterais.



Realize o Exame de Tomografia (TAGT)
Com Facilidade
- Torção Tibial
Avalia a rotação do membro inferior em
varismo ou valgismo, consoante o resultado
da medida.

O valor normal é de: 30-35º

Como medir:
Ângulo medido entre duas estruturas
anatômicas, o joelho e o tornozelo, em
planos axiais distintos, através de duas
linhas. Uma linha paralela aos platôs tibiais
na região posterior e outra a atravessar o
maléolo interno e externo do tornozelo, a
meia distância, simultâneamente

RX: Medida inexequível

TC e RM:
Medida no plano axial, na imagem em que
seja visíveltoda a extensão dos platôs tibiais
posteriores e outra em que sejam visíveis os
dois maléolos, ipsilaterais.



Fonte: Arquivo pessoal
Fonte: Radiopaedia.org
Fonte: institutofuchs.com.br
Fonte: diegoariel.com.br
