1
Trabalho de Topografia – Engenharia Civil – 2020/1







FACULDADE PITÁGORAS DE GOIÂNIA
Rua S3, nº 692 – Setor Bela Vista, Goiânia/GO,
CEP. 74.823-440 / (62) 36048300

TRABALHO N1

Curso: Engenharia Civil Período: Turma: Turno: Noturno
Aluno (a): R.A.
Disciplina: Topografia e Georreferenciamento Data: Nota:
Professor: Me. Leomar Rufino Alves Júnior

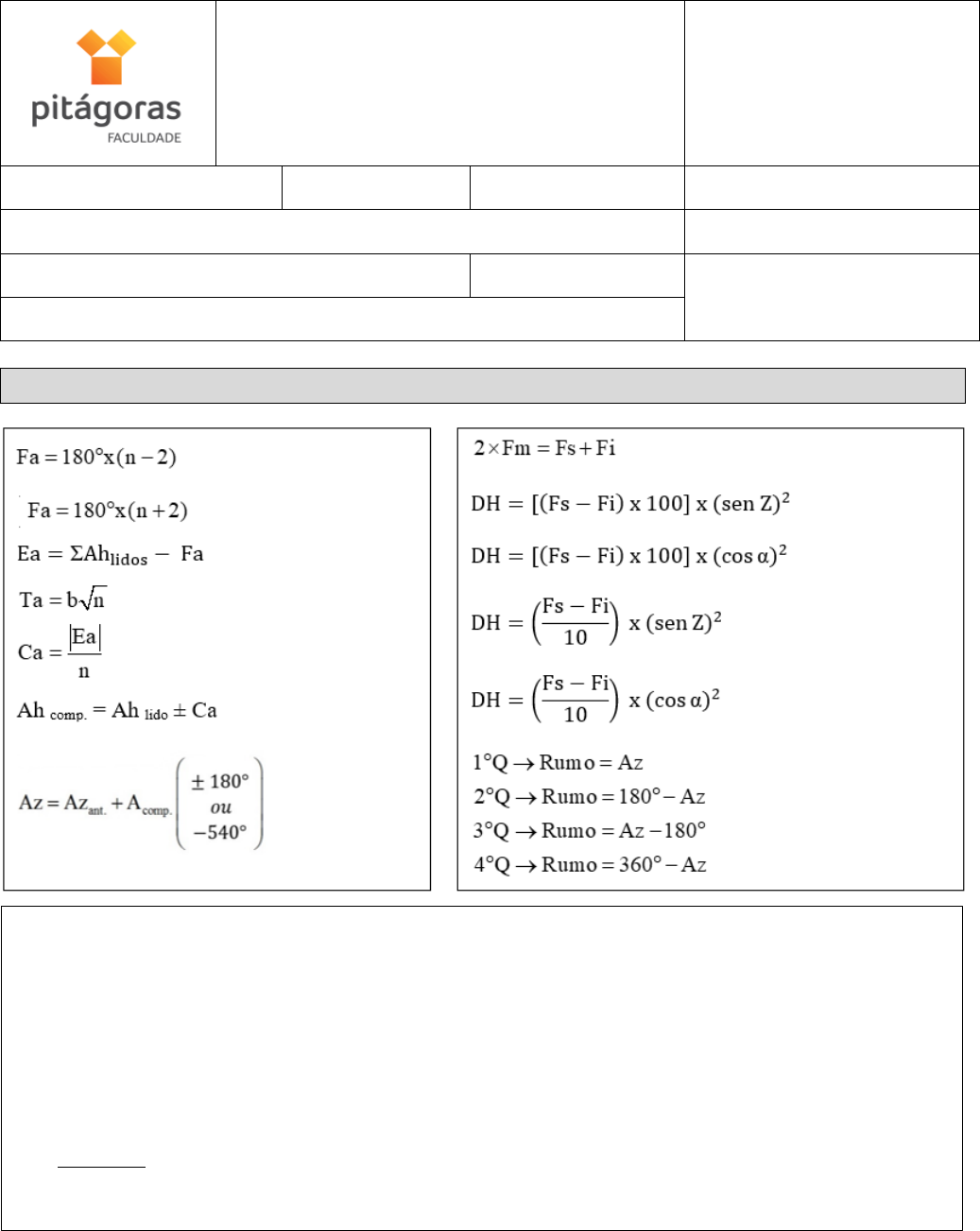

FORMULÁRIO




















AI = Cota + VR

Cota = AI – VI ou Cota = AI – VM

R M F IV V Cota Cota − = −

F IE Cota Cota= −

C =
E
nº de Rés



2
Trabalho de Topografia – Engenharia Civil – 2020/1
Considerando a poligonal fechada desenvolvida por ângulos horários internos e as coordenas cartesianas
dos seus respectivos vértices calcule o que é pedido nas Questões 1 a 5.



Questão 01
Verifique se existe erro de fechamento angular na poligonal e se este erro é tolerável. Adote a precisão
angular do equipamento igual a 00°00’10”. (demonstre os cálculos)













3
Trabalho de Topografia – Engenharia Civil – 2020/1
Questão 02
Faça a distribuição do erro angular encontrado na questão anterior e calcule os ângulos horizontais
corrigidos para cada um dos vértices da poligonal.

Estação Vante Ângulo H. Ca Ângulo H. Comp.
 1 2 62°35’20”
 2 3 230°45’30”
 3 4 65°15’40”
 4 5 88°12’40”
 5 6 126°10’30”
 6 1 147°00’50”

Questão 03
Com base nos ângulos horizontais corrigidos calculados na questão anterior e no azimute inicial fornecido
do alinhamento 1-2, no croqui da poligonal, calcule os azimutes dos demais alinhamentos.

Estação Vante Azimute
 1 2 60°00’00”
 2 3
 3 4
 4 5
 5 6
 6 1


Questão 04
Converta os azimutes calculados na questão anterior em rumos e informe seus quadrantes.

Estação Vante Rumo Quadrante
 1 2
 2 3
 3 4
 4 5
 5 6
 6 1


4
Trabalho de Topografia – Engenharia Civil – 2020/1
Questão 05
Calcule área da poligonal em metros quadrados.

Ponto X Y X.Y Y.X
 1 121,021 90,305
 2 477,252 295,975
 3 794,464 175,750
 4 766,087 583,263
 5 238,447 529,913
 6 110,699 312,172
 1 121,021 90,305

Questão 06
Julgue as afirmações se VERDADEIRAS (V) ou FALSAS (F)
a) ( ) Rumo é um ângulo horizontal com origem nos pontos cardeais Sul e Leste e varia de 0° a 90°,
sendo medido no sentido horário nos primeiro e terceiro quadrantes e no sentido anti-horário nos segundo
e quarto quadrantes;
b) ( ) Azimute é um ângulo horizontal medido a partir do Norte no sentido anti-horário até o próximo
alinhamento da Vante, variando de 0° a 360°;
c) ( ) Goniologia é a parte da Topografia que estuda os processos e instrumentos utilizados para avaliar
os ângulos;
d) ( ) Nos processos de medição indiretas de distância utiliza-se, Medidores Eletrônicos de Distância
(MED), tais como estações totais e trenas digitais.
Questão 07
Cite e explique quais são os erros cometidos da medição direta de distância utilizando-se um diastímetro
(trena) nas situações A e B.
Situação A: Situação B









______________________________________ ___________________________________

______________________________________ ___________________________________

______________________________________ ___________________________________

______________________________________ ___________________________________

______________________________________ ___________________________________


5
Trabalho de Topografia – Engenharia Civil – 2020/1
Questão 08
Identifique as partes indicadas do Teodolito eletrônico marca Topcon, modelo DT 200.



Questão 09
Em um cálculo de distância de forma indireta, utilizando-se um teodolito, os fios estadimétricos incidiram
na mira nas posições A e B. Faça a leitura dos fios (em milímetros ou metros) e calcule as distâncias
horizontais nas duas posições com base nos ângulos verticais fornecidos.

 Posição A: (Valor: 50 pontos) Posição B: (Valor: 50 pontos)

























 Z = 87°29’05”  = 45°20’11”


 DH = DH =



FS =
FM =
FI =
FS =
FM =
FI =
6
Trabalho de Topografia – Engenharia Civil – 2020/1

Questão 10
Calcule a Planilha de Nivelamento Geométrico abaixo. APRESENTE OS CÁLCULOS.
OBS.: Será aceito a correção da planilha pelo método tradicional (correção nos valores das Rés), ou
pelo método acumulado (correção diretamente nos valores das Cotas).


INT. MUD.
INT. MUD.
1 1,296
8 1,359
9 1,331
7 1,235
5 0,750
6 2,740
4 1,386
2 0,421
3 1,503
1 610,649
PLANILHA CORRIGIDA
PN RÉ
VANTE ALT.
INST. (AI)
COTAS
1 1,296
9 1,226 1,331
8 1,359
7 1,532 1,235
6 1,921 2,740
5 0,750
1,503
4 1,781 1,386
610,649 610,649
2 0,421
RÉ
VANTE ALT.
INST. (AI)
COTAS
Cotas
Corrigida
1 1,048
PN
3
CÁLCULOS:
