Questões resolvidas
Uma linha de gasolina está conectada a um medidor de pressão através de um manômetro duplo em U, como mostrado a partir da Figura 1.
Se a leitura da pressão manométrica for de 240 kPa, determine a pressão manométrica da linha de gasolina (kPa). Indique a diferença de pressão entre a pressão medida e a pressão calculada.
Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

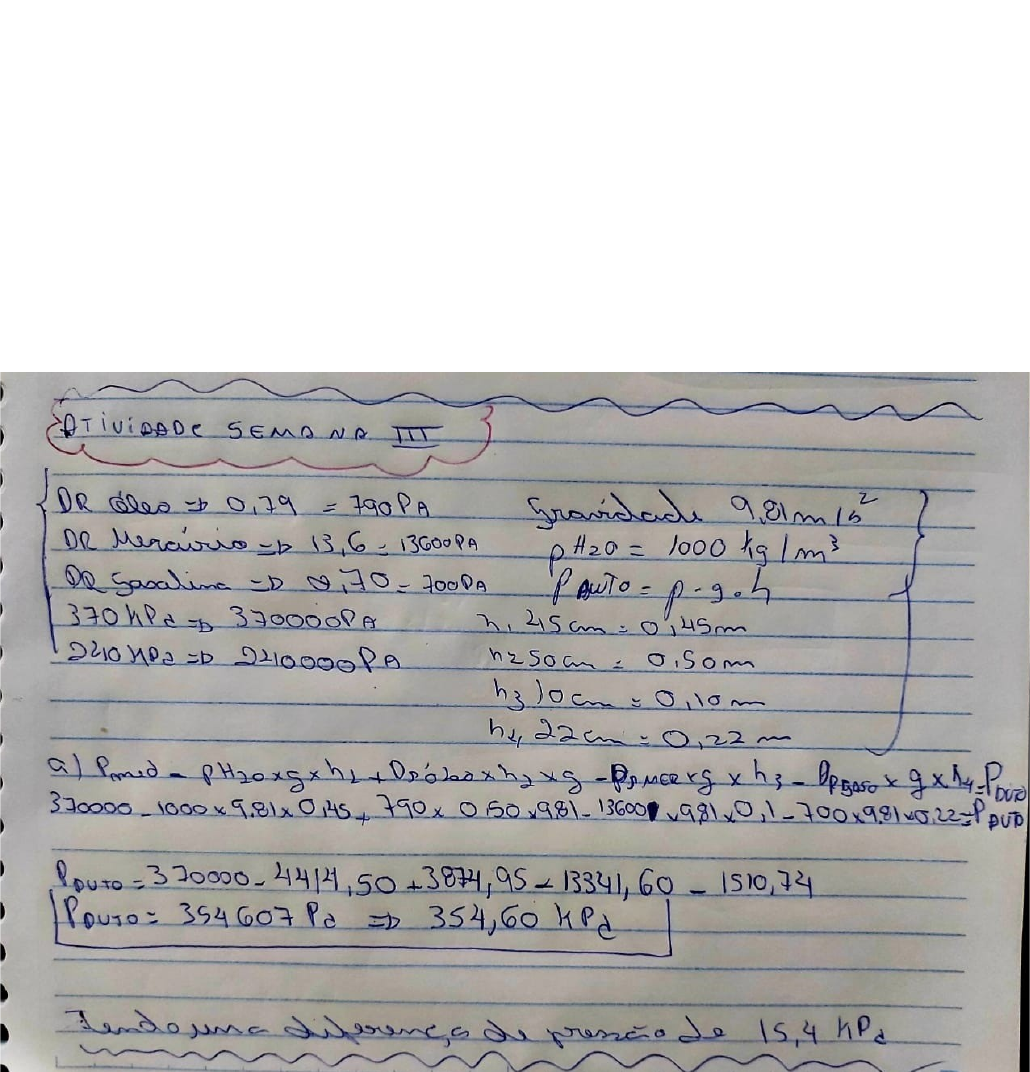

ATIVIDADE 1 - ECIV - HIDRAÚLICA - 52/2021 QUESTÃO 1 Uma linha de gasolina está conectada a um medidor de pressão através de um manômetro duplo em U, como mostrado a partir da Figura 1. a) Se a leitura da pressão manométrica for de 370 kPa, determine a pressão manométrica da linha de gasolina (kPa). b) Se a leitura da pressão manométrica for de 240 kPa, determine a pressão manométrica da linha de gasolina (kPa). Indique a diferença de pressão entre a pressão medida e a pressão calculada. Figura 1 – Manômetro duplo. Premissas: 1 - Todos os líquidos são incompressíveis. 2 - O efeito da coluna de ar na pressão é insignificante. Propriedades: As gravidades específicas (GE) ou também chamado de densidade relativa (DR) do óleo, mercúrio e gasolina são 0,79; 13,6 e 0,70; respectivamente. Considere a densidade da água ρH2O = 1.000 kg/m3 e a gravidade como g = 9,81 m/s². Dica: Começando com a pressão indicada pelo medidor de pressão e movendo-se ao longo do tubo adicionando (conforme descemos) ou subtraindo (conforme subimos) os termos ρgh até chegarmos ao tubo de gasolina, e definir o resultado igual a Pgasolina.
