MECÂNICA DOS FLUIDOS
ATIVIDADE 03 – VARIAÇÃO E MEDIÇÃO DA PRESSÃO ESTÁTICA
PROF. ME. CÍNTIA MENEZES

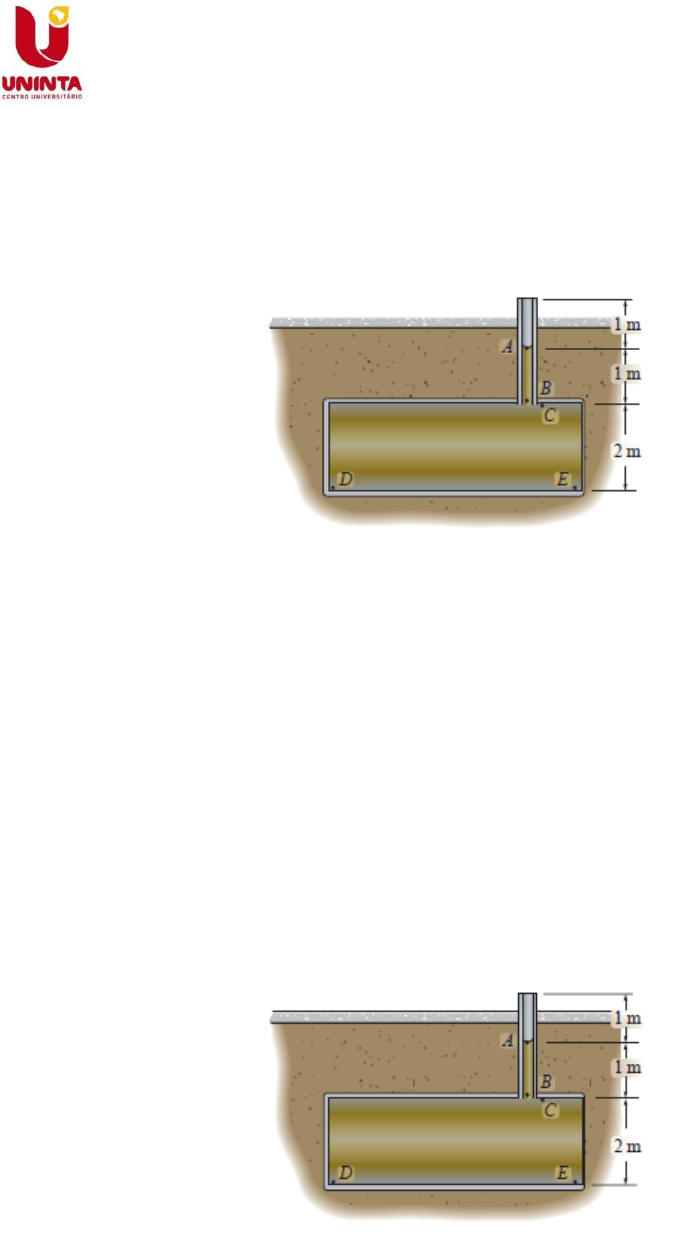

1. O tanque de armazenamento subterrâneo em um posto de combustível contém gasolina
até o nível A. Determine a pressão em cada um dos cinco pontos identificados. Observe
que o ponto B está localizado no tubo, e o ponto C está logo abaixo dele. Considere ρg
= 730 kg/m3.


Gabarito: pA = 0
 pB = pC = 7,16 kPa
 pD = pE = 21,5 kPa

2. O tanque de armazenamento subterrâneo contém gasolina até o nível A. Se a pressão
atmosférica é 101,3 kPa, determine a pressão absoluta em cada um dos cinco pontos
identificados. Observe que o ponto B está localizado no tubo, e o ponto C está logo
abaixo dele, no tanque. Considere ρg = 730 kg/m
3.

Gabarito: : pA = 101,3 kPa
 pB = pC = 108 kPa
 pD = pE = 123 kPa


3. O tanque de armazenamento está cheio de um óleo. A tubulação está conectada ao
tanque em C, e o sistema está aberto à atmosfera em B e E. Determine a pressão máxima
no tanque em psi se o óleo atingir um nível de F na tubulação. Além disso, em que nível
o óleo deveria estar no tanque para que ocorra a pressão máxima ocorre no tanque? Qual
é esse valor? Considere ρo = 1,78 slug/pé
3.

Gabarito: (pA)g = 1,59 psi
 A pressão máxima absoluta ocorre quando o óleo atinge o nível B.
 (pA)abs máx = 3,98 psi

4. O tanque de imersão contém álcool etílico usado para a limpeza de peças de automóvel.
Se a pressão manométrica na parte fechada é pB = 0,5 psi, determine a pressão
desenvolvida no ponto A e a altura h do nível de álcool etílico no tanque. Considere γalc
= 49,3 lb/pés3.

Gabarito: (pA)g = 1,87 psi
 h = 7,46 ft
5. À medida em que o balão sobe, as medições indicam que a temperatura começa a
diminuir a uma taxa constante, de T = 20 ° C em z = 0 a T = 16 ° C em z = 500 m. Se a
pressão absoluta e a densidade do ar em z = 0 são p = 101 kPa e r = 1,23 kg/m³, determine
esses valores em z = 500 m.

Gabarito: p = 95,2 kPa
ρ = 1,18 kg/m³

6. A densidade de um líquido não homogêneo varia em função da profundidade h, de modo
que ρ = (850 + 0,2h) kg/m³, onde h está em metros. Determine a pressão quando h = 20
m.
Gabarito: p = 1,67 kPa
7. Na troposfera, a temperatura absoluta do ar varia com a elevação de modo que 𝑇 = 𝑇0 −
𝐶𝑧, onde C é uma constante. Se 𝑝 = 𝑝0 em 𝑧 = 0, determine a pressão absoluta em
função da elevação.
Gabarito: 𝑝 = 𝑝0 (
𝑇0−𝐶𝑧
𝑇0
)
𝑔
𝑅𝐶⁄


8. Determine a pressão a uma elevação de z = 20 km para a estratosfera se a temperatura
permanecer constante em T0 = -56,5°C. Suponha que a estratosfera comece em z = 11
km, como mostra a Figura 2.11.
Gabarito: p = 5,43 kPa

9. Determine a pressão no ponto C. Os recipientes estão cheios de água.

Gabarito: p = 0,870 psi

10. O butil carbitol, usado na produção de plásticos, está armazenado em um tanque
contendo o manômetro com tubo em forma de U. Se o tubo estiver cheio de mercúrio
até o nível E, determine a pressão no tanque no ponto B. Considere SHg = 13,55 e Sbc =
0,957.

Gabarito: pB = 17,8 kPa

11. Se a pressão d’água no tubo A tiver de ser de 25 kPa, determine a altura h de água
necessária no reservatório. O mercúrio no tubo tem a elevação mostrada. Considere ρHg
= 13550 kg/m³. Desconsidere o diâmetro do tubo.


Gabarito: h = 893 mm

12. O manômetro com tubo em U invertido é usado para medir a diferença na pressão entre
a água fluindo nos tubos em A e B. Se o segmento superior estiver cheio de ar e os
níveis de água em cada segmento forem conforme indicados, determine essa diferença
de pressão entre A e B, ρw = 1000 kg/m³.

Gabarito: Δp = 736 Pa
