FÍSICA MÓDULO 15 CBMERJ

1
Todas os exercícios da apostila que tiverem essa câmera , estão
gravados em vídeo para você. Nossos professores resolveram as
questões, comentando cada detalhe para te ajudar na hora de
estudar. Muitas questões trazem dicas preciosas. Não deixe de
assistir aos vídeos dentro da plataforma on-line do Perspectiva e
bons estudos!

Refração da luz

Introdução
A refração luminosa consiste na mudança de meio sofrida por uma
onda e acaba por trazer como característica a mudança na sua
velocidade.
A refração da luz está associada a vários fenômenos do nosso dia a dia,
como por exemplo um arco-íris num dia de chuva ou uma estrada de asfalto
seca mas que parece molhada, num dia de sol e acaba por criar “ilusões” e
distorções visuais.
O estudo da refração da luz é de grande importância, pois além de explicar
os fenômenos acima citados, também serve de fundamento para o
funcionamento de instrumentos como microscópios, lupas, projetores e
óculos.

Índice de refração absoluto
Pode ser avaliado como a capacidade que um meio possui de gerar
desvio num raio de luz que penetre em seus domínios. Consideremos um
raio de luz que se propaga no vácuo com velocidade c e num determinado
meio com velocidade v. Por definição, o ÍNDICE DE REFRAÇÃO ABSOLUTO
ou densidade óptica (ou, simplesmente, índice de refração) desse meio
em relação ao raio de luz considerado é a grandeza adimensional n,
definida por:

c
n =
v


Observemos que se o meio considerado for o próprio vácuo, teremos
v = c e
c
n = = 1
c
. Assim, o índice de refração absoluto do vácuo é unitário.
Por outro lado, num meio material temos sempre v < c.
Consequentemente, o índice de refração de um meio material é sempre
maior que 1.
É importante notar que o índice de refração absoluto de um meio
ordinário é inversamente proporcional à velocidade de propagação da luz
no meio e nunca é inferior a 1:
− No vácuo: n = 1
− Nos meios materiais ordinários: n > 1

Considerações importantes:
1) A velocidade da luz no vácuo é com boa aproximação igual a
300000km/s (=3.108m/s).
2) Embora o índice de refração do ar seja maior que 1 e dependa da
frequência da luz, nós o admitiremos sempre igual a 1 nos exercícios,
a menos que o fenômeno estudado exija uma consideração mais real.
Isto equivale a adotar para a velocidade da luz no ar o mesmo valor da
velocidade da luz no vácuo.
3) Meio mais refringente é o de maior índice de refração; em outras
palavras, podemos dizer que um meio é mais refringente que outro
quando a luz se propaga através dele com velocidade menor do que no
outro.
4) Definimos como índice de refração relativo do meio A em relação
ao meio B como aab
b
n
N =
n


Refração
Vimos, até aqui, que a velocidade da luz depende do meio em que ela se
propaga. Quando um raio de luz passa de um meio para outro, geralmente a
sua velocidade muda e, em consequência, ela sofre um desvio na sua
direção de propagação: a esse fenômeno dá-se o nome de refração da luz.

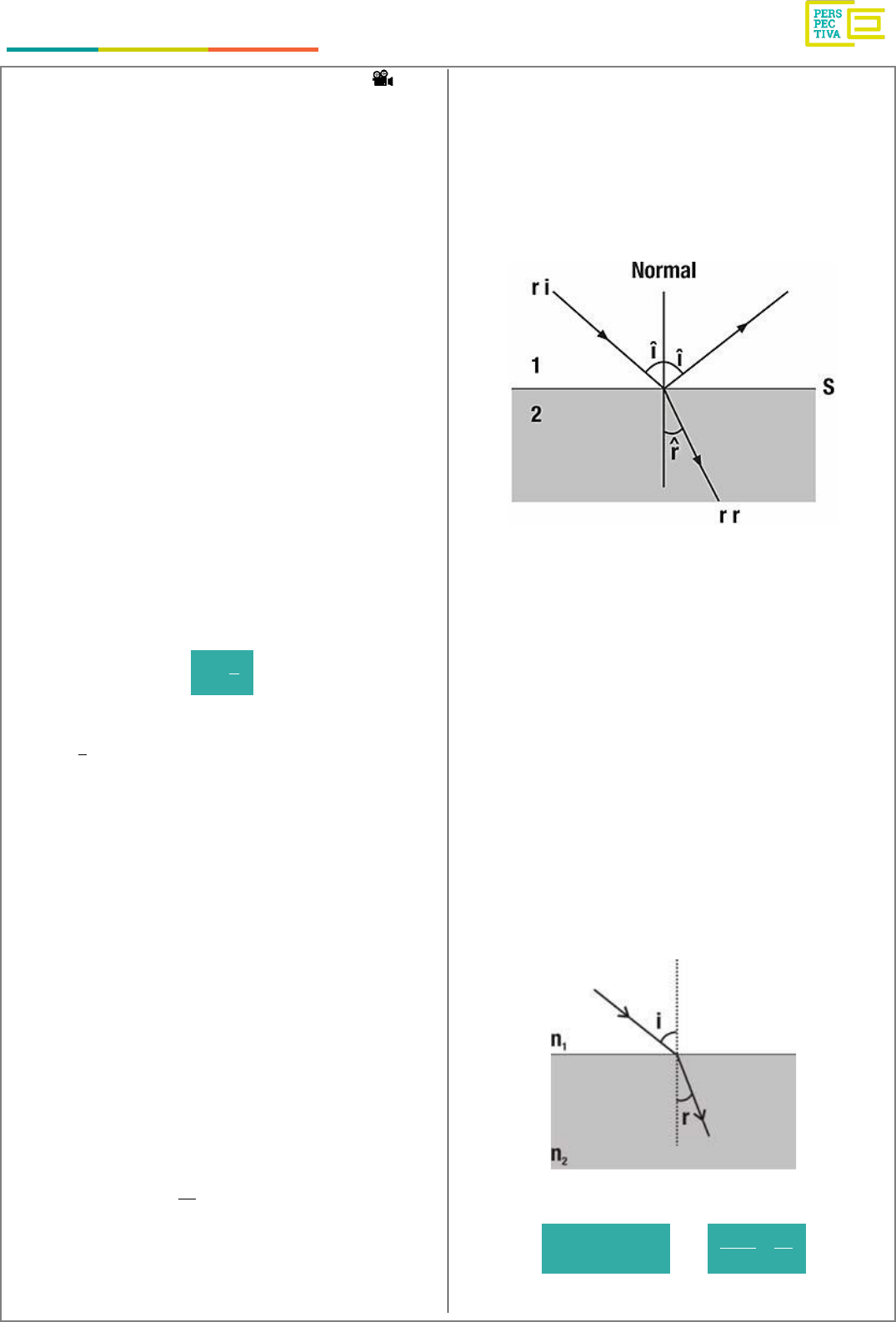

A seguir, observamos um feixe de luz monocromático atingindo a
superfície que separa o meio 1 do meio 2. É importante observar que
parte da luz reflete e outra parte refrata. Por ocasião do nosso objeto de
estudo nesse momento fazer referência a refração luminosa, deixaremos
a reflexão de lado.



Este esquema nos permite fazer algumas considerações:
− Uma parte do feixe de luz se reflete e a outra se refrata.
− O par de meios transparentes é separado por uma superfície S,
chamada dioptro.
− A reta perpendicular à superfície S é chamada reta normal.
− O ângulo formado entre o raio incidente (ri) e a normal é chamado
ângulo de incidência (î); o ângulo formado entre o raio refratado (rr)
e a normal é chamado ângulo de refração ( )r̂ .

A relação entre os ângulos de incidência e de refração foi
estabelecida por Snell e Descartes e pode ser anunciada da seguinte
forma:

O produto do seno do ângulo de incidência pelo valor do índice de
refração do meio onde se propaga o raio incidente é igual ao produto do
seno do ângulo de refração pelo índice de refração do meio por onde se
propaga o raio refratado.



Portanto:

n1.sen i = n2. sen r ou
2
1
nsen i
=
sen r n


A expressão anterior nos permite fazer as seguintes considerações:
FÍSICA MÓDULO 15 CBMERJ


2

Se n2 > n1  sen i > sen r  i > r Se n2 < n1  sen i < sen r  i < r
Assim: quando a luz passa de um
meio menos refringente para
outro mais refringente, o raio se
aproxima da normal.


Assim: quando a luz passa de um
meio mais refringente para outro
menos refringente, o raio sofre um
desvio e se afasta da normal.



Observação: Incidência Normal

Esta é a situação em que o raio de luz incide perpendicularmente à
fronteira do dioptro, isto é, o raio incidente sobrepõe-se á reta normal.
Assim, temos i = 0º e sen i = 0

Lembrando que n1 . sen i = n2 . sen r, temos:

1 1
2 2
n .sen i n .0
sen r = = r = 0
n n


Consequentemente, o raio refratado continua perpendicular à fronteira
do dioptro, ou seja, continua sobreposto à reta normal.



Concluímos que:

Quando um raio de luz incide normalmente à fronteira do
dioptro, a refração ocorre SEM DESVIO.

1. Caso especial - POSIÇÃO APARENTE

Para situações em que os ângulos de incidência e refração são
próximos de 0 rad, podemos fazer a seguinte aproximação: sen tg   .
Nesses casos, a Lei de Snell, nos leva a deduzir expressões muito úteis
para o cálculo de posições aparentes que os objetos vistos possam ter.
Veja os exemplos a seguir.
Um observador fora d’água olhando uma moeda no fundo de uma
piscina em uma direção aproximadamente normal à superfície.















Considerando:
î → ângulo de incidência
r̂ → ângulo de refração
Pap → profundidade aparente
Pr → profundidade real

( )água ar
água ar
água
água ar
ar
ˆn senî n senr considerando sen tg
ˆn tg î n tgr
nAB AB Pr
n n
Pr Pap n Pap
=   
=
 =   =


Por analogia é possível inferir que no caso de um observador dentro
da água olhando algo fora dela, a posição aparente será percebida acima
da posição real.


FÍSICA MÓDULO 15 CBMERJ

3
Ângulo limite – reflexão total
Imaginemos uma fonte luminosa na água; a medida que o ângulo de
incidência aumenta ocorre cada vez um maior afastamento em relação a
reta normal até a situação extrema do raio ser tangente a superfície que
separa os dois meios; nesse momento caracterizamos esse ângulo como
o limite e a refração deixa de ocorrer havendo apenas a reflexão;
chamamos esse efeito de reflexão total.



O ângulo limite ocorre quando o ângulo de refração é de 90º.

Para que ocorra a reflexão total são necessárias duas condições
simultâneas:
1) o meio 1 deve ser mais refringente que o meio 2
2) o ângulo de incidência deve ser maior que o ângulo limite


Lentes
Uma lente consiste numa associação de duas superfícies; podem
ser caracterizadas como lentes de bordas finas e bordas grossas. Para
efeito dos estudos em exercícios diversos consideraremos sempre as
lentes como sendo delgadas – estreitas.








É essencial observarmos que toda e qualquer lente pode assumir um
caráter convergente ou divergente. Nos casos em que o índice de
refração da lente for maior que o do meio, as lentes de bordas finas terão
comportamento convergente e as de bordas grossas um comportamento
divergente. Nos casos em que o índice de refringência da lente por menor
que o do meio as lentes de bordas finas irão se comportar como lentes
divergente se as de bordas grossas como lentes convergentes.








Representação simbólica das lentes




Análise dos focos de uma lente
As lentes apresentam dois focos, o foco principal objeto (f0) e o foco
principal imagem (fi); ambos possuem a mesma distância com relação
aocentro óptico da lente.

1. Foco principal objeto f0
A. Lente convergente



B. Lente divergente



2. Foco principal imagem fi

A. Lente convergente


FÍSICA MÓDULO 15 CBMERJ


4
B. Lente divergente




Pontos anti principais
Os pontos anti principais valem o dobro da distância focal. Nas
lentes de comportamento convergente são chamados de anti principais
reais (Ao) e nas lentes de comportamento divergente são chamados de
anti principais imagem (Ai).


1. Anti principal nas lentes convergentes



2. Anti principal nas lentes divergentes





Raios notáveis nas lentes
1. Todo raio que incide no centro óptico da lente atravessa sem
sofrer desvio

A. Lente convergente



B. Lente divergente




2. Todo raio que incide paralelamente ao eixo principal da lente
refrata-se em uma direção orientada pelo foco principal imagem
(fi).

A. Lente convergente


B. Lente divergente





3. Todo raio que entra passando pelo foco atravessa a lente e sai
paralelo

A. Lente convergente


FÍSICA MÓDULO 15 CBMERJ

5
B. Lente divergente



4. Todo raio que entra pelo anti principal objeto refrata e passa
pelo anti principal imagem

A. Lente convergente



B. Lente divergente




Construção das imagens através das lentes

1. Lente convergente
A. Objeto além do anti principal objeto








B. Objeto no anti principal objeto




C. Objeto entre o anti principal e o foco



D. Objeto no foco objeto





E. Objeto entre o foco e o centro óptico



2. Lente divergente


FÍSICA MÓDULO 15 CBMERJ


6
Obtenção das imagens pelo processo analítico

1. Equação dos pontos conjugados – Equação de Gauss

A equação de Gauss relaciona os elementos dos espelhos através
da análise de relações de semelhança.

1 1 1
= +
f p p'
 ou
pp'
f =
p + p'


2. Equação do aumento linear

Através da relação do aumento linear é possível analisar o
aumento/redução da imagem em relação ao tamanho original do objeto.

i
A =
o

p'
A = -
p

 f
A =
f - p


f > 0 – lente delgada convergente
f < 0 – lente delgada divergente
p’ > 0 – imagem real (captável num anteparo; a imagem fica do lado
oposto ao do objeto, em relação à lente)
p’ < 0 – imagem virtual (a imagem fica do mesmo lado que o objeto,
em relação à lente)
i > 0 – imagem acima do eixo principal
i < 0 – imagem abaixo do eixo principal

Convergência/Vergência
Avalia a capacidade que uma lente possui de causar desvio nos
raios luminosos.

1
V =
f


Se a lente for convergente a distância focal será positiva e a
vergência também. Se for divergente terá distância focal negativa e
consequentemente vergência negativa também.

Dioptria = 1 / metro = m-1 = di

Associação de lentes
Associar ou justapor lentes significa reuni-las de forma que a
distância entre elas seja nula. O conjunto de lentes se comporta como
uma única lente, conhecida como lente equivalente. A vergência
equivalente é dada pela soma das vergências parciais.

Veq = V1 + V2 + V3 + ...

Exercícios
1. Um lápis está posicionado perpendicularmente ao eixo
principal e a
30 cm
 de distância do centro óptico de uma lente
esférica delgada, cuja distância focal é
20 cm.−
 A imagem do lápis
é
OBSERVAÇÃO: Utilizar o referencial de Gauss.
a) real e invertida.
b) virtual e aumentada.
c) virtual e reduzida.
d) real e aumentada.
e) real e reduzida.

2. Ao pescar com arco e flecha, um índio aprendeu com sua
experiência que não deve lançar sua arma na direção do peixe.
Considerando que a “normal” é a reta que forma com a superfície um
ângulo de 90 , para que o índio atinja seu alvo ele deve lançar a
flecha:
a) Um pouco mais abaixo da imagem que ele está vendo, pois o raio
de luz que emerge da água se afasta da “normal”, dando a impressão
de que o peixe está mais próximo da superfície.
b) Um pouco mais acima da imagem que ele está vendo, pois o raio
de luz que emerge da água se afasta da “normal”, dando a impressão
de que o peixe está mais próximo da superfície.
c) Um pouco mais abaixo da imagem que ele está vendo, pois o raio
de luz que emerge da água se aproxima da “normal”, dando a
impressão de que o peixe está mais longe da superfície.
d) Um pouco mais acima da imagem que ele está vendo, pois o raio
de luz que emerge da água se aproxima da “normal”, dando a
impressão de que o peixe está mais longe da superfície.

3. Você já deve ter percebido que um objeto parece ter uma forma
anormal quando mergulhado parcialmente em água, como
representado na fotografia abaixo, na qual um pincel está
parcialmente mergulhado em um copo com água. Essa ilusão é
causada pelo fenômeno ondulatório chamado refração da luz, que
ocorre quando a luz refletida pelo pincel muda de meio de
propagação, passando da água para o ar.



A explicação adequada para o fenômeno está na seguinte afirmação:
a) Quando um feixe de luz passa da água para o ar, sua velocidade
de propagação não se altera, o que provoca alteração na sua direção
de propagação.
b) Embora os meios ar e água apresentem o mesmo índice de
refração, a velocidade de propagação da luz altera-se ao passar de
um meio para o outro, gerando desvio de feixes de luz.
c) O desvio dos feixes de luz deve-se meramente à ilusão de óptica
gerada pela associação entre os meios água e vidro.
d) Como o ar e a água apresentam diferentes índices de refração, a
velocidade de propagação da luz é diferente de um meio para outro,
causando o desvio de feixes de luz.

FÍSICA MÓDULO 15 CBMERJ

7
4. A lupa é um instrumento óptico simples formado por uma
única lente convergente. Ela é usada desde a Antiguidade para
observar pequenos objetos e detalhes de superfícies. A imagem
formada pela lupa é direta e virtual. Qual figura abaixo representa
corretamente o traçado dos raios luminosos principais provenientes
de um determinado ponto de um objeto observado por uma lupa?
Nessas figuras,
(f )
 e
(f ')
 representam os pontos focais,
(o)
 o
objeto e
(i)
 a imagem.
a)
b)
c)
d)

5. Dois raios de luz monocromáticos incidem
perpendicularmente em uma das faces de uma lâmina de vidro de
faces paralelas, imersa no ar, como mostra a figura.



Assinale a alternativa que representa esses mesmos raios de luz, ao
emergirem na face oposta à de incidência.
a)
b)
c)
d)
e)

6. Um professor do curso de Materiais da Fatec apresentou aos
alunos a seguinte citação:

“As fibras ópticas podem ser usadas para guiar a luz ao longo de um
determinado caminho. A ideia é fazer um raio de luz percorrer uma
fibra transparente, ricocheteando entre as suas paredes. Desde que
o ângulo de incidência do raio na parede da fibra seja sempre maior
que o ângulo crítico, o raio permanecerá sempre dentro dela mesmo
que ela esteja curva”.

FÍSICA MÓDULO 15 CBMERJ


8
KIRK, Tim. Physics for the IB Diploma. Oxford University Press, 2003.
Livre tradução.

Em seguida, pediu para que os alunos respondessem, de maneira
assertiva, à qual conceito físico a citação se refere.

A resposta correta esperada pelo professor é
a) difração.
b) polarização.
c) ângulo limite.
d) espalhamento.
e) dispersão luminosa.

7. Considerando as velocidades de propagação da luz em dois
meios homogêneos e distintos, respectivamente iguais a
200.000 km s
 e
120.000 km s,
 determine o índice de refração
relativo do primeiro meio em relação ao segundo. Considere a
velocidade da luz no vácuo, igual a
300.000 km s.

a) 0,6
b) 1,0
c) 1,6
d) 1,7

8. A luz do sol, após atravessar a água em um aquário, projeta
um arco-íris na parede de uma residência.
A decomposição da luz branca do sol, ao atravessar os meios ar –
água – ar, ocorreporque cada componente da luz possui, na água,
diferentes índices de
a) polarização
b) refração
c) difração
d) interferência
e) coloração

9. Um dado meio tem um índice de refração 1
n .
 Um outro meio
tem um índice de refração 2
n .
 Assinale a alternativa que expressa
corretamente a relação entre os módulos das velocidades da luz nos
dois meios, quando 2 1
n 2n .=

a) 2 1
v 4v .=

b) 2 1
v 2v .=

c) 2 1
v v .=

d)
1
2
v
v .
2
=

e)
1
2
v
v .
4
=


10. As cirurgias corretivas a laser para a visão estão cada vez
mais eficientes. A técnica corretiva mais moderna é baseada na
extração de um pequeno filamento da córnea, modificando a sua
curvatura. No caso de uma cirurgia para correção de miopia, o
procedimento é feito para deixar a córnea mais plana. Assinale a
alternativa que explica corretamente o processo de correção da
miopia.
a) Na miopia, a imagem do ponto remoto se forma antes da retina e
a cirurgia visa a aumentar a distância focal da lente efetiva do olho.
b) Na miopia, a imagem do ponto remoto se forma depois da retina e
a cirurgia visa a aumentar a distância focal da lente efetiva do olho.
c) Na miopia, a imagem do ponto remoto se forma depois da retina e
a cirurgia visa a diminuir a distância focal da lente efetiva do olho.
d) Na miopia, a imagem do ponto remoto se forma antes da retina e
a cirurgia visa a diminuir a distância focal da lente efetiva do olho.

11. Quando uma onda luminosa atravessa dois meios diferentes,
por exemplo o ar e uma parede de vidro, qual das quantidades
permanece constante?
a) A velocidade de propagação.
b) A amplitude.
c) A frequência.
d) O comprimento de onda.

12. Um raio de luz monocromático propaga-se por um meio A,
que apresenta índice de refração absoluto A
n 1,=
 e passa para
outro meio B, de índice de refração B
n 2,=
 conforme figura.



Considere que o raio incidente forma com a normal à superfície o
ângulo de 45 . Nessas condições, o ângulo de desvio
(d),
 indicado
na figura, é igual a
a) 60 .
b) 30 .
c) 45 .
d) 15 .
e) 90 .

13. Um raio de luz monocromática de frequência
15f 1,0 10 Hz,=  com velocidade
5v 3,0 10 km s,=  que se
propaga no ar, cujo índice de refração é igual a 1, incide sobre uma
lâmina de vidro vidro
(n 2),=
 formando um ângulo 45 com a
superfície da lâmina. O seno do ângulo de refração é
a) 0,5.
b) 0,7.
c) 1,0.
d) 3,0.
e) 2.

14. Um objeto está localizado a
50,00 cm
 de uma lente
convergente, cuja distância focal é de
15,00 cm.
 Com relação à
imagem formada pela lente, é correto afirmar que é
FÍSICA MÓDULO 15 CBMERJ

9
a) virtual, direita e maior que o objeto.
b) real, invertida e menor que o objeto.
c) virtual, invertida e menor que o objeto.
d) real, invertida e maior que o objeto.

15. Sobre lentes convergentes, é correto afirmar que um raio de
luz que incide paralelo ao eixo da lente
a) passa pelo foco após a refração.
b) passa pelo foco após a difração.
c) segue paralelo ao eixo após a refração.
d) segue paralelo ao eixo após a difração.

16. Muitas pessoas não enxergam nitidamente objetos em
decorrência de deformação no globo ocular ou de acomodação
defeituosa do cristalino.

Assinale a alternativa que preenche corretamente as lacunas dos
enunciados a seguir, na ordem em que aparecem.

Para algumas pessoas a imagem de um objeto forma-se à frente da
retina, conforme ilustrado na figura I abaixo. Esse defeito de visão é
chamado de __________, e sua correção é feita com lentes __________.



Em outras pessoas, os raios luminosos são interceptados pela retina
antes de se formar a imagem, conforme representado na figura II
abaixo. Esse defeito de visão é chamado de __________, e sua
correção é feita com lentes __________.



a) presbiopia − divergentes − hipermetropia – convergentes
b) presbiopia − divergentes − miopia − convergentes
c) hipermetropia − convergentes − presbiopia − divergentes
d) miopia − convergentes − hipermetropia − divergentes
e) miopia − divergentes − hipermetropia − convergentes






17. Um raio luminoso incide sobre a superfície de separação
entre o ar e o vidro com um ângulo 60α =  e refrata com um ângulo
30 ,β = 
 como mostra a figura.


Considerando: sen30 cos60 0,5; =  =
sen60 cos30 0,87; =  = o índice de refração do ar igual a 1 e o
índice de refração do vidro igual a n, então o valor de n é igual a
a) 1,48
b) 1,57
c) 1,63
d) 1,74
e) 1,83

18. Um feixe de luz monocromática atravessa a interface entre
dois meios transparentes com índices de refração 1
n
 e 2
n ,

respectivamente, conforme representa a figura abaixo.



Com base na figura, é correto afirmar que, ao passar do meio com 1
n

para o meio com 2
n ,
 a velocidade, a frequência e o comprimento de
onda da onda, respectivamente,
a) permanece, aumenta e diminui.
b) permanece, diminui e aumenta.
c) aumenta, permanece e aumenta.
d) diminui, permanece e diminui.
e) diminui, diminui e permanece.
FÍSICA MÓDULO 15 CBMERJ


10
19. Um estudante decidiu fotografar um poste de
2,7 m
 de
altura em uma praça pública. A distância focal da lente de sua
câmera é de
8,0 cm
 e ele deseja que a altura da imagem em sua
fotografia tenha
4,0 cm.
 A que distância do poste o estudante deve
se posicionar?
a)
540 cm−

b)
548 cm−

c)
532 cm

d)
542 cm

e)
548 cm


20.


Considere dois meios refringentes A e B, separados por uma
superfície plana, como mostra a figura acima. Uma luz
monocromática propaga-se no meio A com velocidade A
v
 e
refrata-se para o meio B, propagando-se com velocidade B
v .

Sendo o índice de refração absoluto do meio A, A
n
 e do meio B,
Bn e
,β α
 pode-se afirmar que
a) A B
n n
 e A B
v v

b) A B
n n
 e A B
v v

c) A B
n n 
 e A B
v v

d) A B
n n
 e A B
v v

e) A B
n n=
 e A B
v v=


21. O vidro tem índice de refração absoluto igual a 1,5. Sendo a
velocidade da luz no ar e no vácuo aproximadamente igual a
83 10 m s, pode-se calcular que a velocidade da luz no vidro é
igual a
a)
52 10 m s
b)
52 10 km s
c)
84,5 10 m s
d)
84,5 10 km s

22. Os avanços tecnológicos vêm contribuindo cada vez mais no
ramo da medicina, com melhor prevenção, diagnóstico e tratamento
de doenças. Vários equipamentos utilizados são complexos, no
entanto, alguns deles são de simples construção. O otoscópio é um
instrumento utilizado pelos médicos para observar, principalmente, a
parte interna da orelha. Possui fonte de luz para iluminar o interior da
orelha e uma lente de aumento (como de uma lupa) para facilitar a
visualização.



Considerando a figura e o exposto acima, assinale a alternativa
correta que completa as lacunas da frase a seguir:
A lente do otoscópio é __________ e a imagem do interior da orelha,
vista pelo médico é __________.
a) convergente - real, maior e invertida
b) convergente - virtual, maior e direita
c) divergente - virtual, maior e direita
d) divergente - real, maior e invertida

23. Uma pessoa não consegue ver os objetos com nitidez porque
suas imagens se formam entre o cristalino e a retina. Qual é o defeito
de visão desta pessoa e como podemos corrigi-lo?
a) Hipermetropia e a pessoa deverá usar lentes divergentes para a
sua correção.
b) Miopia e a pessoa deverá usar lentes divergentes para a sua
correção.
c) Miopia e a pessoa deverá usar lentes convergentes para a sua
correção.
d) Hipermetropia e a pessoa deverá usar lentes convergentes para a
sua correção.
e) Miopia e a pessoa deverá usar uma lente divergente e outra lente
convergente para a sua correção.24. A visão é um dos principais sentidos usados pelos seres
humanos para perceber o mundo e a figura abaixo representa de
forma muito simplificada o olho humano, que é o veículo
encarregado de levar essas percepções até o cérebro.



Sendo assim, com base na figura acima, é correto afirmar que o olho
é:
a) míope e a correção é feita com lente convergente.
b) míope e a correção é feita com lente divergente.
c) hipermetrope e a correção é feita com lente convergente.
d) hipermetrope e a correção é feita com lente divergente.
FÍSICA MÓDULO 15 CBMERJ

11
e) normal e, nesse caso, não precisa de correção.

25. Em um laboratório de ótica, é realizada uma experiência de
determinação dos índices de refração absolutos de diversos
materiais. Dois blocos de mesmas dimensões e em forma de finos
paralelepípedos são feitos de cristal e de certo polímero, ambos
transparentes. Suas faces de maior área são, então, sobrepostas e
um estreito feixe de luz monocromática incide vindo do ar e no ar
emergindo após atravessar os dois blocos, como ilustra a figura.



Chamando de ar
n ,
 po
n
 e cr
n
 aos índices de refração absolutos do
ar, do polímero e do cristal, respectivamente, a correta relação de
ordem entre esses índices, de acordo com a figura, é:
a) ar po cr
n n n . 

b) cr po ar
n n n . 

c) cr ar po
n n n . 

d) ar cr po
n n n . 

e) po cr ar
n n n . 


26. Na figura abaixo, um raio luminoso i, propagando-se no ar,
incide radialmente sobre placa semicircular de vidro.


Assinale a alternativa que melhor representa a trajetória dos raios
1r e 2
r
 refratados, respectivamente, no vidro e no ar.
a)
b)
c)
d)
e)

27. A fotografia feita sob luz polarizada é usada por
dermatologistas para diagnósticos. Isso permite ver detalhes da
superfície da pele que não são visíveis com o reflexo da luz branca
comum. Para se obter luz polarizada, pode-se utilizar a luz
transmitida por um polaroide ou a luz refletida por uma superfície na
condição de Brewster, como mostra a figura. Nessa situação, o feixe
da luz refratada forma um ângulo de 90 com o feixe da luz refletida,
fenômeno conhecido como Lei de Brewster. Nesse caso, o ângulo da
incidência p
,θ
 também chamado de ângulo de polarização, e o
ângulo de refração r
θ
 estão em conformidade com a Lei de Snell.

Considere um feixe de luz não polarizada proveniente de um meio
com índice de refração igual a 1, que incide sobre uma lâmina e faz
um ângulo de refração r
θ
 de 30 .
Nessa situação, qual deve ser o índice de refração da lâmina para que
o feixe refletido seja polarizado?
a) 3
FÍSICA MÓDULO 15 CBMERJ


12
b)
3
3
c) 2
d)
1
2
e)
3
2

28. Considere uma onda eletromagnética que se propaga no
sentido positivo do eixo z, em um líquido com índice de refração
n 1,8= e que possui um comprimento de onda de
20,0 nm.
 Sobre
esta onda eletromagnética, é CORRETO afirmar:
a) As componentes dos campos elétrico e magnético dessa onda não
serão perpendiculares à direção de propagação da onda.
b) A velocidade de propagação dessa onda é igual a
81,66 10 m s.
c) A frequência dessa onda eletromagnética é
128,3 10 Hz.
d) Essa onda é uma onda longitudinal por estar se propagando em
um líquido.
e) Com esse comprimento de onda, essa é uma luz que está na faixa
do infravermelho.

29.


A figura acima ilustra um raio monocromático que se propaga no ar
e incide sobre uma lâmina de faces paralelas, delgada e de espessura
d com ângulo de incidência igual a 60 . O raio sofre refração, se
propaga no interior da lâmina e, em seguida, volta a se propagar no
ar. Se o índice de refração do ar é 1, então o índice de refração do
material da lâmina é
a)
6
3
b)
6
2
c)
2
2
d) 6
e) 3


30. Para observar uma pequena folha em detalhes, um estudante
utiliza uma lente esférica convergente funcionando como lupa.
Mantendo a lente na posição vertical e parada a 3 cm da folha, ele vê
uma imagem virtual ampliada 2,5 vezes.



Considerando válidas as condições de nitidez de Gauss, a distância
focal, em cm, da lente utilizada pelo estudante é igual a
a) 5.
b) 2.
c) 6.
d) 4.
e) 3.

Gabarito:
Resposta da questão 1:
 [C]

Resposta da questão 2:
 [A]

Resposta da questão 3:
 [D]

Resposta da questão 4:
 [A]

Resposta da questão 5:
 [E]

Resposta da questão 6:
 [C]

Resposta da questão 7:
 [A]

Resposta da questão 8:
 [B]

Resposta da questão 9:
 [D]

Resposta da questão 10:
 [A]

Resposta da questão 11:
 [C]

Resposta da questão 12:
 [D]

Resposta da questão 13:
 [A]
FÍSICA MÓDULO 15 CBMERJ

13
Resposta da questão 14:
 [B]

Resposta da questão 15:
 [A]
Resposta da questão 16:
 [E]

Resposta da questão 17:
 [D]

Resposta da questão 18:
 [D]

Resposta da questão 19:
 [E]

Resposta da questão 20:
 [D]

Resposta da questão 21:
 [B]

Resposta da questão 22:
 [B]

Resposta da questão 23:
 [B]

Resposta da questão 24:
 [B]

Resposta da questão 25:
 [B]

Resposta da questão 26:
 [A]

Resposta da questão 27:
 [A]

Resposta da questão 28:
 [B]

Resposta da questão 29:
 [B]

Resposta da questão 30:
 [A]
