Aeração em Bioprocessos

Prévia do material em texto

Aeração em Bioprocessos
Nei Pereira Jr.
Professor Emérito
Laboratórios de Desenvolvimento de Bioprocessos
Escola de Química-CT/UFRJ
nei@eq.ufrj.br
mailto:nei@eq.ufrj.br
Exemplos de Bioprocessos Aerados
 Fermentação acética
 Fermentação cítrica
 Fermentação itacônica
 Produção de levedo de panificação
 Produção de antibióticos
 Produção de vacinas
 Produção de vitaminas
 Produção de enzimas
 Processos de biotransformação
 Processos com microrganismos recombinantes
 Cultivos de células animais
 Biotratamento de resíduos e efluentes
I
Solubilidade de oxigênio a diferentes temperaturas


Temperatura
(°C)
Solubilidade
(Ar, 1 atm)
mmol O2 / L mg O2 / L
0 0.456 14.6
10 0.355 11.4
15 0.322 10.3
20 0.288 9.24
25 0.263 8.42
30 0.242 7.75
35 0.228 7.29
40 0.215 6.90
A quantidade de oxigênio que um determinado volume de
água pode solubilizar é função da:
1. pressão atmosférica exercida na interface ar-água;
2. temperatura da água.
3. quantidade de substâncias dissolvidas na água.
Aeração em Biorreatores
Métodos de aeração

 Aeração superficial (turbulência ao nível de superfície)
 Aeração forçada (com distribuição de ar)



Tipos de Biorreatores

 Culturas estacionárias
 Frascos agitados
 Biorreatores agitados mecanicamente
 Biorreatores com escoamento pneumático
 (colunas de bolha e biorreatores de leito expandido por ar)
 Biorreatores de leito fluidizado

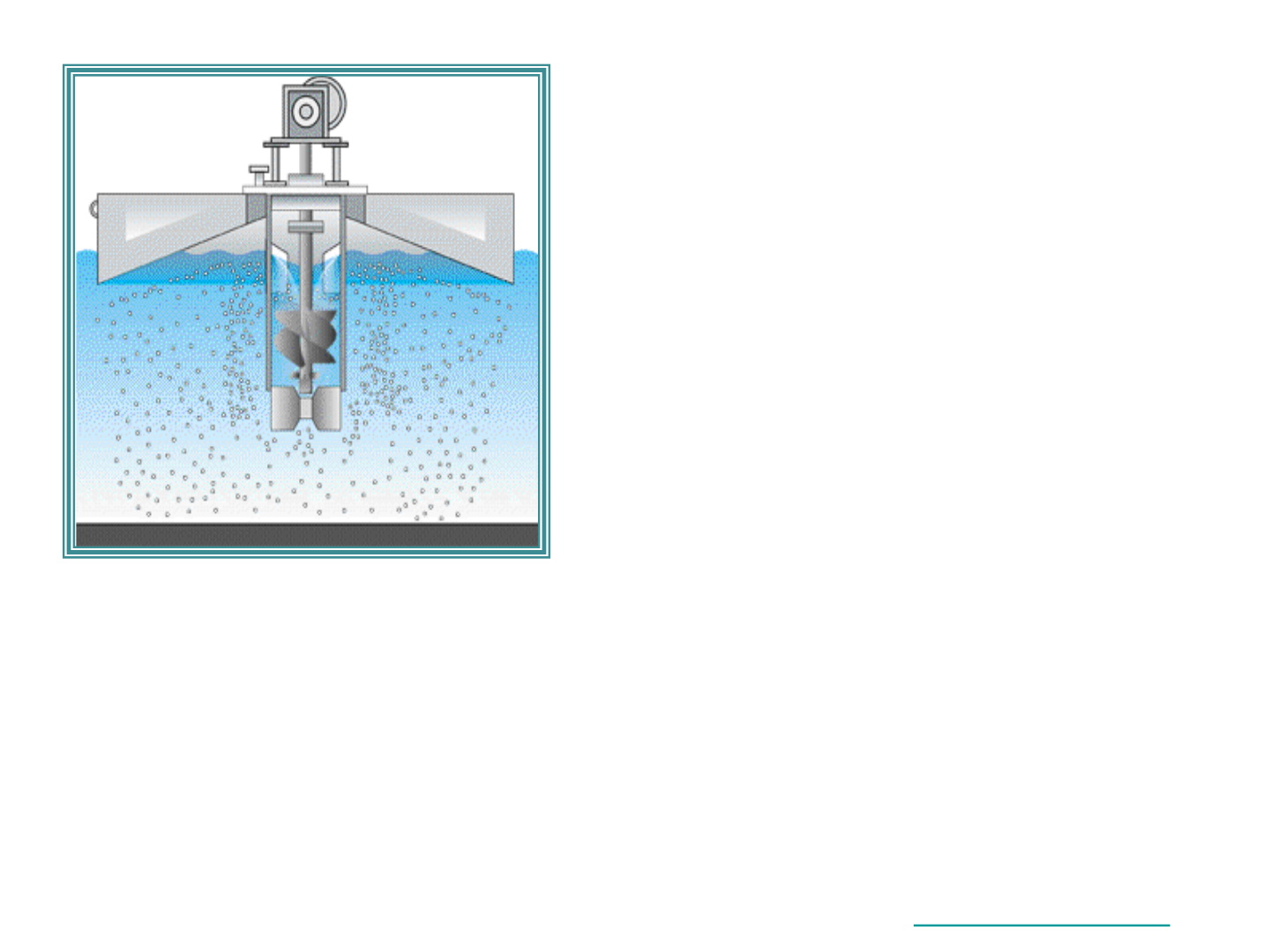

Detalhe de um aerador de superfície
A aeração forçada também pode ser fornecida
através de aeradores de superfície
Culturas estacionárias
Fernback
Frascos agitados
A taxa de transferência de O2 (TTO) depende:

 velocidade de agitação;
 volume de líquido;
 geometria do frasco (área superficial e chicanas).
sem chicanas com chicanas
volume de líquido
área superficial
chicanas
 TTO
 TTO
 TTO

É o tipo mais comum de biorreator, altamente flexível.

Agitação mecânica:

 Distribui/dispersa as bolhas gasosas através do biorreator;
 Aumenta o tempo de residência das bolhas;
 Subdivide bolhas de grande tamanho para formar bolhas menores;
 Fornece altos valores de taxa de transferência de oxigênio;
 Ar é suprido por um distribuidor;
 Mistura é realizada por meio de impelidores do tipo disco ou turbina;
 Chicanas também aumentam a mistura.
Biorreatores com agitação
mecânica interna
Biorreatores
agitados mecanicamente
sem borbulhamento de ar
N=300 rpm:
pouca incorporação de ar
N=450 rpm
bolhas grandes são
incorporadas ao meio
N=750 rpm
o meio de cultivo está rico com
bolhas pequenas incorporadas
pela superfície do líquido
Biorreatores agitados mecanicamente
com aeração forçada
A agitação mecânica é usada para subdividir as bolhas e, portanto, aumentar a
capacidade de oxigenação do sistema. Obviamente, biorreatores STR com
distribuição de ar necessitam de significativamente menores velocidade de
agitação para atender altas eficiências de aeração quando comparados àqueles
apenas agitados mecanicamente.
Biorreatores com escoamento pneumático
O biorreator airlift difere do coluna de bolhas pela presença de um dispositivo, colocado
interna ou externamente, denominado draft tube, que promove melhor transferência
de massa, calor e quantidade de movimento. Tanto um quanto outro são comumente
utilizados em culturas de microrganismos sensíveis ao cisalhamento decorrente da
movimentação do líquido.
Estes biorreatores possuem alta
relação H/DT (entre 8:1 e 20:1) a
fim de se alcançarem elevadas
retenções das bolhas gasosas no
seio do líquido e de gerar altas
pressões hidrostáticas na região
próxima à distribuição do ar (na
base do biorreator)
O Biorreator Airlift:

Regiões: air riser (de percurso ascensional das bolhas);
 downcomer (de percurso descendente das bolhas) e
 disengagement (de separação).
Aplicações:

• Células floculantes;
• Células imobilizadas;
• Células vegetais.
Funções do draft tube:

• Aumenta o grau de mistura, imprimindo,
fundamentalmente, escoamento axial,
quando comparado à coluna de bolhas;
• Reduz coalescência das bolhas;
• Equaliza as forças cisalhantes ao longo
do biorreator.
Funções do draft tube:

 Aumenta o grau de mistura, imprimindo, fundamentalmente,
 escoamento axial, quando comparado à coluna de bolhas;
 Reduz coalescência das bolhas;
 Equaliza as forças cisalhantes ao longo do biorreator.
Demanda e Suprimento
de Oxigênio Q; vs; Na; KLa; KGa
DEM = SUP YP/S
YX/S
QP
DEMANDA:

• Problema de ordem fisiológica;
• Função das necessidades metabólicas da célula;
• Proporcional a concentração de biomassa ativa.
SUPRIMENTO:

• Problema de ordem física;
• Função da geometria do biorreator; capacidade dos compressores
de ar; sistemas de agitação e de distribuição de ar; propriedades
fisico-químicas do meio e temperatura.
Percurso do oxigênio da fase gasosa até a célula
1. Película gasosa estagnada no interior da bolha.
2. Transporte através da interface gás-líquido.
3. Película líquida estagnada próxima à bolha gasosa.
4. Transporte através do seio do líquido.
5. Película líquida estagnada na vizinhança do agregado celular sólido.
6. Transporte através da interface líquido-sólido.
7. Difusão no interior do agregado celular sólido.
8. Transporte através da membrana celular até o sítio de reação intracelular.
DEMANDASUPRIMENTO
dt
dCL 
A taxa de transferência (de absorção) de oxigênio é dada por:
XqDEMANDA O  2
onde:
qO2: demanda específica de oxigênio (mg O2/g células.h)
X: concentração de células ativas (g/L)
e a demanda global por:
Teoria das duas Películas ou Teoria de Whitman
Película
Líquida
Película
Gasosa
Pg
Pi
Ci
CL
Fase Gasosa Fase Líquida
Interface
G-L
Onde:
Pg: pressão parcial de O2 na fase gasosa;
Pi: pressão parcial de O2 na interface gás-líquido;
Ci: concentração de O2 dissolvido na interface G-L, em equilíbrio com Pi;
CL: concentração de O2 dissolvido no seio do líquido.
SUPRIMENTO
Suposições:

 Escoamento laminar ao longo da interface gás-líquido;
 Fluxo de matéria constante nos três estágios (estado estacionário);
 Equilíbrio instantâneo entre a pressão parcial do gás e sua concentração
no líquido, quando o gás entra em contato com o líquido. Gás (soluto) e
líquido (solvente) comportando-se como ideais (Leis de Henry e Rauolt).
    aCCaPP
dt
dC
LiiG
L 
onde:
dCL/dt: taxa de transferência de oxigênio ou taxa de absorção (mol O2/m
3.h);
a: área específica da superfície de interface ou área da interface por unidade
de volume de líquido (m-1).
Incorporando-se à equação KG e KL (constantes de proporcionalidade)
   LiLiGG
L CCaKPPaK
dt
dC

onde:
KG: coeficiente global de transferência de massa na fase gasosa (mol O2/m
3.h.atm);
KL: coeficiente global de transferência de massa na fase líquida (m/h).
Como a fase que oferece maior resistência à transferência de massa
é a líquida, temos que:
 LiL
L CCaK
dt
dC

Fazendo-se Ci  CS:  LSL
L CCaK
dt
dC

onde:
CS: concentração de saturação de oxigênio dissolvido (mol O2/L)
KLa, assim como KGa, são, portanto, expressos como uma
medida da capacidade de oxigenação do sistema reacional.
Devido ao fenômeno de coalescência e sub-divisão das bolhas gasosas, a
medida prática de “a” é bastante difícil, desta forma o produto dos
coeficientes globais de transferência de massa com a área de interface
representam com que eficiência a transferência de massa está ocorrendo.
  XqCCaK
dt
dC
OLsL
L .
2

Modelo de Transferência de Oxigênio em Bioprocessos
CL concentração de O2 no seio do líquido, mg/L;
KL coeficiente global de transferência de massa na camada estagnante ao
redor da bolha gasosa, m/min;
a área interfacial por unidade de volume, 1/m;
CS concentração de saturação de oxigênio dissolvido, mg/L;
qO2 taxa específica de consumode oxigênio, mg/g cél.h
X concentração celular, g/L
Valores típicos de dCL/dt e KLa:
Biorreator/escala dCL/dt
(mmoles/L.h)
KLa
(h-1)
Frasco de Erlenmeyer 30 – 60 200 – 400
Biorreator de laboratório 60 – 120 60 – 500
Biorreator industrial 70 - 100 100 - 400
2. Método direto: a determinação é feita na presença
 do agente biológico.

 2.1. Método dinâmico de Taguchi e Humphrey
 2.2. Método do balanço gasoso
Métodos de determinação de KLa

1. Métodos indiretos: a determinação é feita na ausência do
agente biológico. Mede a capacidade de oxigenação do
equipamento.

 1.1. Desoxigenação química com sulfito
 1.2. Oxidação do sulfito
 1.3. Desgaseificação
 1.4. Oxidação enzimática da glicose

 LSL
L CCaK
dt
dC

 
 

 dtaK
CC
dC
L
LS
L .

tg  = - KLa
tempo
Ln (CS – CL)
1.1. Desoxigenação química com sulfito
  AtaKCCLn LLS  .

Na2SO3 + ½ O2  Na2SO4
Cu2+
ou
Co2+
CS
CL
tempo
Emprega-se quantidade de sulfito
estequiométrica
.
2
31
esteq
S
L f
t
SO
C
aK




t
C
C
aK L
S
L



1
 LSL
L CCaK
dt
dC

1.2. Oxidação do sulfito
onde:
CS concentração de saturação oxigênio
CL concentração de oxigênio dissolvido no seio do meio
t tempo
C oxigênio absorvido
SO3
2- sulfito consumido
festeq. fator estequiométrico = 16/126
 LSL
L CCaK
t
C



0

Opera-se com excesso de sulfito

Na2SO3 + ½ O2  Na2SO4
Cu2+
ou
Co2+
N2
Ar (O2)
1.3. Desgaseificação
tempo
início da
desgaseificação
início da
aeração
t0 t1
CL
CL,1
CL,0
 LSL
L CCaK
dt
dC

 


1,
0,
1
0
.
)(
LC
LC
t
t
L
LS
L dtaK
CC
dC  
 
 01
0,
1,
ttaK
CC
CC
Ln L
LS
LS



180
161
t
Gli
C
aK
s
L



 1.4. Método da glicose oxidase (GO)
196
16.1
t
GluÁc
C
aK
s
L


ou
2.1. Método dinâmico de Taguchi & Humphrey
  XqCCaK
dt
dC
OLsL
L .
2


C6H12O6 + ½ O2  -gliconolactona  ácido glucônico

GO
CL
DEM=SUP
I II III I
DEM=SUP
tg 
Cc
tempo
(dCL/dt)1
(dCL/dt)2
supressão da
aeração
reinício da
aeração
2.1. Método dinâmico de Taguchi & Humphrey
2.1. Método dinâmico de Taguchi & Humphrey
Região I
Região II
Região III
Determinação de KLa na Região III
Explicitando C, temos que:
SO
L
L
L CXq
dt
dC
aK
C 





 .
1
2
  baxmy que é da forma:
CL
CS
tg =-1/KLa
XqO .2 dt
dC
Xq LO .2
coeficiente angular
 Concentração Crítica de Oxigênio: Valores Típicos
Quando a concentração de O2 dissolvido for maior do que a Cc as células não
estarão limitadas em oxigênio; no entanto, a permanência das células em
ambientes com concentrações de oxigênio dissolvido  Cc poderá
comprometer o seu metabolismo, havendo casos em que não se consegue
retomar as atividades fisiológicas da célula.
2.2. Método do balanço gasoso
Oxigênio como nutriente limitante
Relação típica de Monod entre  e [CL]
  X
CK
C
Y
CCaK
dt
dC
OUROTR
dt
dC
X
CK
C
Ydt
dC
OUR
X
CK
C
dt
dX
LO
Lm
O
X
LSL
L
L
LO
Lm
O
X
L
LO
Lm










2
2
1
1
  X
CK
C
Y
CCaK
OUROTR
LO
Lm
O
X
LSL




2
1
No estado estacionário: 0
dt
dCL

Variáveis que afetam o KLa
 geometria do biorreator (em particular a HL);

 regime de escoamento (laminar ou turbulento);

 tamanho das bolhas gasosas;

 propriedades físico-químicas do meio de cultivo;

 temperatura;

 vazão de ar introduzido no sistema;

 tipos de sistema de agitação e de distribuição de ar.
Variáveis que afetam a capacidade de oxigenação do
biorreator:
Variáveis que influenciam o valor de KLa
1. Altura da coluna líquida (Eckenfelder e col.)
B: constante
Q: vazão volumétrica de ar
V: volume de meio
h: altura de coluna líquida
dB: diâmetro da bolha
: viscosidade do meio
: densidade do meio
D: difusividade do gás no líquido
onde:
: tensão superficial
do : diâmetro do orifício do
distribuidor
L: densidade do líquido
L: densidade do gás
D
NSc
.

 
5,0
3/2
.
/
ScB
L
Nd
hVQB
aK   
3/1
6










gL
o
B
g
d
d


Viscosidade aparente do meio de produção
de exopolissacarídeos por Trametes trogii
em biorreator agitado mecanicamente
(STB) e em biorreator airlift (ALB).
Alterações reológicas em meios de cultivo
com fungos filamentosos
Viscosidade efetiva versus tempo
do cultivo de Penicillium
chrysogenm.
Fonte: Charles (1978) Fonte: Xu et al. (2013)
 tensão superficial [M.T-2]
do diâmetro do orifício do distribuidor [L]
dB diâmetro da bolha [L]
L densidade do meio líquido [M.L
-3]
g densidade do gás [M.L
-3]
L viscosidade do líquido [M.L
-1.T-1]
g viscosidade do gás [M.L
-1.T-1]
Pg potência absorvida pelo líquido [M.L
2.T-3]

2. Estimativa da área da bolha de ar
Fonte: Ju e Sundararajan (1995).
3. Hold-up () é função das propriedades físico-químicas do meio, do grau
de aeração, podendo ser correlacionado ao número de aeração (Na), para
diferentes tipos e dimensões de impelidor
=0,995 g.cm-3
=0,890 mPa.s
=1,016 g.cm-3
=68 mPa.s N=275 min-1
H2O
Sol. Amido 4%
Fonte: Junker et al. (1998)
  75,0890,0
853,0
03,15,0525,02 .1105,0 








  app
r
d
LmrgL A
A
DvaK
KLa: coeficiente de absorção de oxigênio
(vg)r :velocidade superficial do gás;
Ar : área da seção reta do “riser”;
Ad : área da seção reta do “downcomer”;
µapp :viscosidade aparente;
Dm: difusividade molecular;
L: densidade do líquido;
: tensão interfacial.
4. Velocidade do ar
 n
gL vaK 
n=n(H/DT; Pg/V)
biorreator
g
A
Q
v 
    67,0
95,0
1
0635,0 g
L
g
D
H
v v
V
P
K
T
L 







Kv=Kga: coeficiente de absorção de oxigênio
vg :velocidade superficial do gas;
Pg : potência efetiva
VL : volume de líquido no biorreator
µapp :viscosidade aparente

Fonte: Cooper et al. (1944); Popvic & Robinson (1984).
STB
ALB
Faixa de validade:
0,03  vgr  0,26 m.s
-1
0  Ad/Ar  0,44
0,22   app  0,5 Pas
1,003   L  1,240 kg.m
-3


5. Velocidade de Agitação
N
As bolhas não são subdivididas
eficientemente e tendem ascender
diretamente para a superfície
Bolhas de pequeno tamanho são geradas e se
movimentam por todo o biorreator, sendo a sua
retenção e o seu tempo de residência aumentados
5,05,0
4,0
Nv
V
P
KaK s
L
g
L 





Exemplo: Equação de Bartholomew (1982)
N
Legenda: vS do ar (×10
-3 m/s): (◊) 1,71; (■) 3,41; (x) 5,12; (•) 6,82; (∆) 8,53
Dependência de KLa com a velocidade de agitação (N) e
velocidade do ar (vs) em sistema G-L com um único impelidor
do tipo turbina Smith com 6 lâminas curvas
Fonte: Kielbus-Rąpala e Karcz (2018)
Elevadas condições cisalhantes são
empregadas para reduzir o tamanho das
bolhas

As taxas cisalhantes
aumentam com a velocidade
de agitação ou com a
velocidade periférica do
impelidor
A velocidade de agitação gera forças cisalhantes importantes para a
subdivisão das bolhas, por outro lado podem comprometer a
integridade das células
Turbina a Disco Pá Propulsor
6. Tipos e sistemas de agitação
 
 
n
aK
aK
L
nL 6,04,0
1

   37,07,056,0 10./8,20,2  NvVPnaK sgL
41  n Moritz e col.
Fukuda e col.
7. Tipo de distribuidor de ar

• bolha única;
• tubos perfurados (anéis, cruzados);
• discos sinterizados (material cerâmico ou metálico)
definem o tamanho das bolhas gasosas
Biorreator airlift de bancada
6 furos
de 1 mm
36 furos de
0,386 mm
Sinterizado
Volume Total 15 L
Volume Útil 10 L
Diâmetro (D) 150 mm
Altura (H) 900 mm
Relação H:D 6:1
 LSL
L CCaK
dt
dC

 
 
 01
0,
1,
ttaK
CC
CC
Ln L
LS
LS



Método da Desgaseificação
 


1,
0,
1
0
.
)(
LC
LC
t
t
L
LS
L dtaK
CC
dC
MAPEAMENTO DA CAPACIDADE DEOXIGENAÇÃO DO BIORREATOR (KLa) airlift
0
10
20
30
40
50
60
70
2 4 6 8 10
K
L
a
 (
h
-1
)
Vazão (L/min)
6 furos de 1 mm
48 furos de 0,386 mm
Sinterizado
 LSL
L CCaK
dt
dC

 
 
 01
0,
1,
ttaK
CC
CC
Ln L
LS
LS



 


1,
0,
1
0
.
)(
LC
LC
t
t
L
LS
L dtaK
CC
dC
20
30
40
50
60
70
80
90
2 4 6 8 10
K
L
a
 (
h
-1
)
Vazão (L/min)
24°C
37°C
MAPEAMENTO DA CAPACIDADE DE
OXIGENAÇÃO DO BIORREATOR (KLa) airlift
Método da Desgaseificação
0,8
0,9
1
1,1
1,2
1,3
10 15 20 25 30 35
K
L
a
 (
t
o
C
)/
K
L
a
(2
0
o
C
)
t (oC)
Temperatura Solubilidade (Ar, 1 atm)
T (°C) mmol O2 / L mg O2 / L
0 0.456 14.6
10 0.355 11.4
15 0.322 10.3
20 0.288 9.24
25 0.263 8.42
30 0.242 7.75
35 0.228 7.29
40 0.215 6.90
Solubilidade de oxigênio a diferentes temperaturas

8. Temperatura
 
 
2/1
12
21
2
1
.
.









T
T
aK
aK
TL
TL
T  solubilidade O2 , porém líquido 
Fonte: O’Connor e col. (1976)
9. Concentração Celular
Efeito da concentração de células
de levedura sobre o valor de KLa
Efeito da concentração micelial sobre
KGa na fermentação penicilínica
Fonte: Ju et al. (1991) e Ju & Sundararajan (1995)
redução da permeabilidade do oxigênio
devido à resistência decorrente do
acúmulo de camadas de células
próximas à superfície da bolha.
Redução de KLa devido ao aumento da
viscosidade, seja pela síntese de substâncias
viscosificantes ou pelas características
pseudoplásticas adquiridas pelo meio em
função do aumento da concentração celular
(e.g. fungos filamentosos)
10. Efeito da tensão superficial sobre o KLa (oxigênio-água-Triton)
Fonte: Albal et al. (1993).
A redução na tensão superficial provoca diminuição da resistência ao
cisalhamento das bolhas gasosas e, portanto, redução de seu diâmetro e
aumento da área interfacial.
