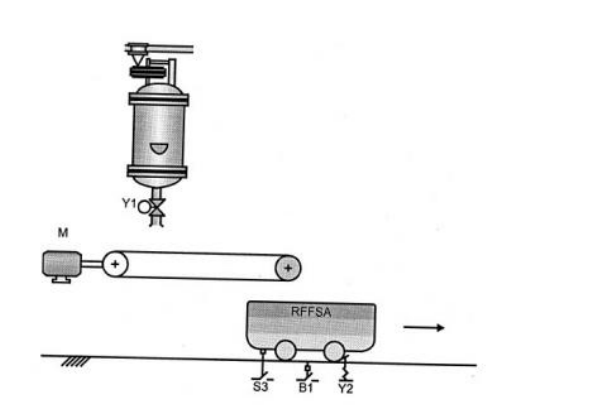

1. Sistema de Carregamento de Vagões Com a chave de partida acionada (PTD), ao chegar um novo vagão (sensor S3 acionado) liga-se o motor da esteira. a eletroválvula Y1 que libera o minério contido no silo, e desliga-se o solenoide Y2 que impede que o vagão se mova. O Sensor B1 é um sensor de pesagem que aciona quando o vagão se encontrar carregado. Quando isso ocorrer, a eletroválvula Y1 deve desligar e aguarda-se 7 segundos para que todo o minério presente na esteira possa ir para o vagão. Após este tempo, aciona-se o solenoide Y2 possibilitando o movimento do vagão. A partir deste instante se em 15 segundos não houver chegado um novo vagão, o da esteira desliga-se, caso contrário, dá-se início ao processo de enchimento do vagão. A lâmpada liga quando o ciclo estiver em funcionamento. 2. Controle de 3 Esteiras Com monitoramento dos motores Três esteiras que transportam amendoins devem ser inicializadas ao mesmo tempo e devem desligar em diferentes tempos para garantir um transporte seguro e sem interrupções. Quando o botão de início for pressionado. as esteiras devem ligar sequencialmente em intervalos de 5 segundos sendo a esteira 3 a primeira a ligar. Quando o botão de parada for pressionado, esteiras desligam também sequencialmente em 5 segundos, porém a primeira a desligar deve ser a esteira 1. Cada motor possui um sensor de corrente que uma vez acionado indica que o respectivo motor está sobrecarregado. Quando qualquer dos três motores estiver nessas condições, todos devem imediatamente ser desligados e um painel com três lâmpadas deve informar qual motor está com defeito. 3. Processo de mistura e aquecimento O sistema deve ser habilitado quando o start for pressionado e desabilitado quando o stop for pressionado. Encha o tanque com o ingrediente 1 até low level. Termine de encher o tanque com o ingrediente 2. Quando o tanque estiver cheio comece a misturar os ingredientes e aquecer por 10 Segundos. Após a mistura e aquecimento, drene o tanque da mistura através do acionamento da válvula "Drain Valve”(válvula de drenagem ) e do motor "Drain Pump"( bomba de drenagem ). A lâmpada liga quando o ciclo estiver em funcionamento. 4. Cortador de chapas A máquina é uma cortadora de chapas e sua programação funciona da seguinte forma: Ao pressionar o botão de START dois processos acontecem simultaneamente: A esteira das chapas liga até que a chapa chegue no sensor S2, e depois desliga, e a esteira das caixas liga até que o sensor S3 perceba a presença de uma caixa, e depois desliga. Então a chapa é cortada pelo cilindro C1, o cilindro recua e a esteira das caixas liga até que o sensor S3 não perceba mais caixas, finalizando o ciclo e dando condição para um novo ciclo. A lâmpada liga quando o ciclo estiver em funcionamento e o botão STOP encerra o funcionamento. Se demorar 10 segundos e a caixa não for detectada pelo S3 deverá parar o processo e acionar um alarme. 5. Separador de peças Ao pressionar o de start a esteira M1 liga e o cilindro C1 avança, a peça que se desloca pela esteira é testada pelos sensores que verificam sua altura. Peças grandes que são detectadas pelos sensores S3 e S2 seguem até o final da esteira e caem na caixa das peças grandes. Peças pequenas são detectadas por S3, então o cilindro C2 avança, conduzindo a para a caixa das pequenas. Ambos os tipos de peças ao passarem pelo sensor em suas caixas encerram o ciclo, desligando a esteira e recuando os cilindros, dando condição para um novo ciclo. Se demorar 10 segundos e a peça não for detectada pelo S3 deverá parar o processo e acionar um alarme. A lâmpada liga quando o ciclo estiver em funcionamento e o botão STOP desabilita o funcionamento. 6. Seletor de peças Ao pressionar o botão de START a esteira liga desde que exista uma peça no sensor S1 e transfere a até o final da esteira onde é feita a análise do tipo de material (S2 metal e S3 não metal). As peças devem ser alocadas conforme seu material pelos cilindros C1 e C2. Após algum dos cilindros conduzir a peça para sua determinada rampa a esteira para e o cilindro em questão recua, finalizando o ciclo e dando condição para um novo ciclo. Se a esteira estiver ligada por 10 segundos e a peça não for detectada pelos sensores de material, o processo deve parar. A lâmpada liga quando o estiver em funcionamento e o STOP finaliza o processamento. 7. Encaixotador de laranjas Ao sinal de ON, a esteira das caixas entra em funcionamento. O sensor das caixas (SB) ao detectar uma caixa desliga a esteira das caixas e aciona a esteira das laranjas. O sensor das laranjas (SA) detecta as laranjas que entram na caixa. Após a caixa receber 6 laranjas a esteira das laranjas desliga e a das caixas entra em funcionamento. Se o processo ficar 10 segundos sem receber caixas ou laranjas, um alarme deve ser acionado e o processo deve parar. O sinal de OFF desliga todo o processo.
