THIAGO PEREIRA, @thicomi, UNIT-AL
 INTRODUÇÃO A RADIOGRAFIA

• Exame ideal para partes duras (ossos);
porém, com algumas limitações,
também pode servir para partes moles;
• Exame rápido, indolor, realizado
rapidamente e com poucas restrições;
• Estruturas de maior densidade têm
grande absorção dos raio-x, quando
comparadas a estruturas de menor
densidade;
• Exame padrão para mamografia.
FORMAÇÃO DOS RAIOS-X

• Sob efeito de corrente elétrica, uma
DDP é criada entre o cátodo e o ânodo;
o cátodo é o polo negativo e o ânodo é
o polo positivo;
• Os elétrons se movimentam do cátodo
para o ânodo;
• Quando o elétron colide com o ânodo,
produz 99% calor e 1% Raio-x;
• Conversão de energia cinética em
fótons de Raio-x.

INCIDÊNCIAS RADIOLÓGICAS:

• Póstero-anterior (PA): Indica que o
feixe de raio x entra no organismo pela
parte posterior e sai pela anterior. Essa
incidência é melhor para visualizar a
parte anterior da área que se quer
analisar; a face que está encostada ou
próxima a placa de raio x é a que irá
aparecer mais nítida;
• Antero-posterior (AP): Indica que o
feixe de raio x entra no organismo pela
parte anterior e sai pela parte posterior.
Indicada para analisar a parte posterior
da área que deseja visualizar.
• Perfil: Para melhor visualizar um dos
lados da parte anterior ou posterior;
necessário posicionar a parte solicitada
mais próxima a chapa de raio x.

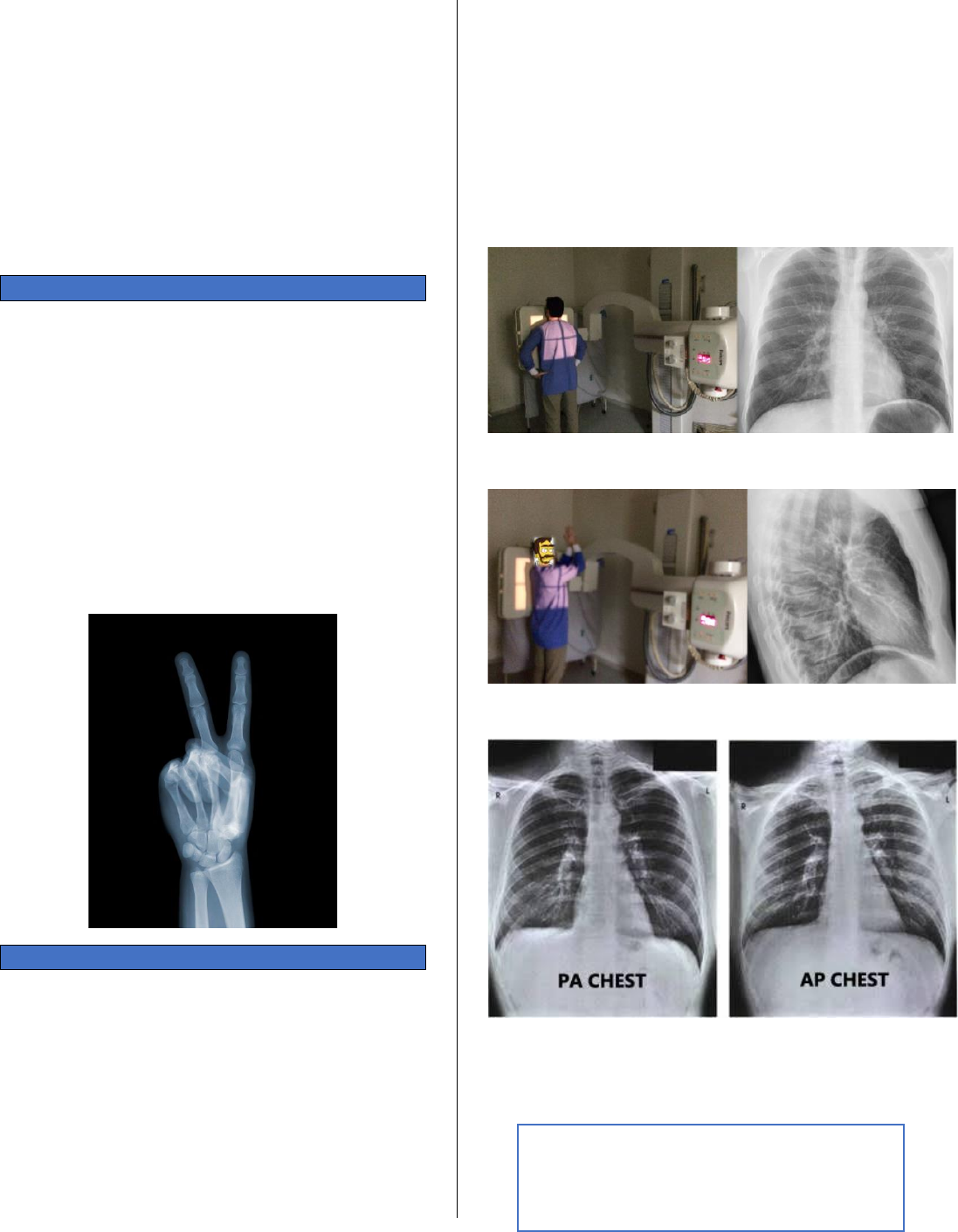

Acima, uma radiografia em PA.

Acima, uma radiografia em perfil.

Nas duas imagens acima, vê-se um Raio-x de
tórax em PA e um em perfil, respectivamente.
O raio-x de uma estrutura deve ter pelo
menos 2 incidências devido a
sobreposição de imagens.
THIAGO PEREIRA, @thicomi, UNIT-AL
 INTRODUÇÃO A RADIOGRAFIA

PRINCIPAIS POSICIONAMENTOS
RADIOLÓGICOS:

1. Decúbito dorsal: paciente deitado sobre o
dorso;
2. Decúbito ventral: paciente deitado sobre
o abdome;
3. Decúbito lateral: paciente deitado do lado
esquerdo ou direito;
4. Ortostática: paciente em pé, com a coluna
ereta, com as mãos, pés e face voltadas
para frente e olhar no horizonte.
____________________________________
1. Radiação Primária: É a radiação
emitida pelo aparelho. Ela é
unidirecional, vai direto na estrutura.
2. Radiação Secundária: São os
prolongamentos dos feixes de raio-x
primários. Essa radiação reduz a
qualidade da imagem. É por causa
dessa radiação secundária que
gestantes não devem fazer raio-x,
principalmente no primeiro trimestre. É
também por causa dessa radiação que
os profissionais precisam do
equipamento de proteção, porque
estarão expostos aos raios-x.
DENSIDADES:

1. Radiopaco: Cor branca; Ex: ossos e
calcificações;
2. Radiotransparente: Cor cinza escuro/
preto; Ex: estruturas com ar dentro ou
gorduras;
3. Hipertransparente: Cor bem preto;
4. Hipotransparente: Cor cinza claro; Ex:
partes moles.

Ar Radiotransparente Preto
Gordura Radiotransparente Cinza
escuro
Água Hipotransparente Cinza
claro
Osso Radiopaco Branco
Metal Radiopaco Branco

ALGUMAS CARACTERÍSTICAS DO
RAIO-X:

• Propagam-se em linha reta;
• Pequeno comprimento de onda;
• Velocidade da luz;
• Produzem efeitos fosforescentes em
alguns cristais;
• Não há contraindicações absolutas;
• Para que o exame seja efetivo, o corpo
tem que estar imóvel.
EFEITOS BIOLÓGICOS:

1) A curto prazo (horas, dias ou semanas):
vômitos, náuseas, infecções, hemorragias,
diarreia, desidratação ou alopecia.
2) A longo prazo:
a) Efeitos Genéticos: quando os órgãos
reprodutores são expostos; podem
causar mutações genéticas nas células
reprodutivas;
b) Efeitos Somáticos: radiodermatites,
câncer, cataratas, leucemia ou má
formações congênitas.
CONTRASTES:

• Pode ser a base de ar, bário ou iodo;
• BÁRIO: ingestão via oral ou retal;
excreção pelas fezes. Função de
preencher estruturas para diagnóstico
do trato gastrointestinal e sistema
digestório;
• IODO: ingestão via endovenosa ou
retal; excreção pela urina.
• CONTRAINDICAÇÕES PARA
EXAMES COM CONTRASTE:
o Gestantes;
o Alérgicos ao iodo;
o Lactantes;
o Pacientes com insuficiência
renal (pode fazer se a função
renal estiver normalizada.
THIAGO PEREIRA, @thicomi, UNIT-AL
 INTRODUÇÃO A RADIOGRAFIA



Na imagem acima, uma Urografia Excretora
com contraste iodado; serve para avaliação
dos rins e das vias urinárias.
CONTRAINDICAÇÕES DO RAIO-X:

• Não há contraindicações absolutas
para a realização de uma radiografia;
• Grávidas, principalmente no primeiro
trimestre, não podem;
• Paciente deve realizar o exame sem
acompanhante; mas caso necessário,
o acompanhante deve usar o traje de
segurança devido a radiação.
