LABORATÓRIO DE ELETRÔNICA ANALÓGICA I
EXP 03 – CARACTERÍSTICA DE FREQUÊNCIA DE
RETIFICADORES SCHOTTKY
Caio César Chagas Frederico

4.2 a) Teste do diodo
No aplicativo de simulação Multisim foi realizado a verificação da tensão
 condução (VF) do Diodo Schottky modelo MBR1545CT em polarização direta,
conforme na Figura 1. E a verificação da sua impedância reversa (ZR), a partir da
medição de resistência com polarização inversa, conforme na Figura 2. Agregando
os dados obtidos, compomos a tabela 1.

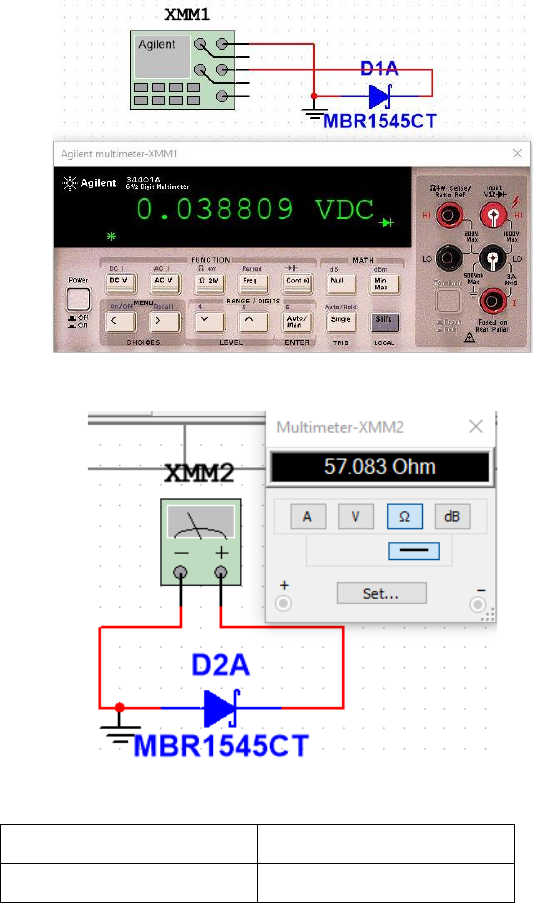

Figura 1: Medição da tensão de condução do diodo schottky MBR1545CT.

Figura 2: Medição da impedância reversa do diodo schottky MBR1545CT.
VF 0,038809 V
ZR 57,083 Ω
Tabela 1: Medidas obtidas do diodo schottky MBR1545CT.
4.2 b/c) Montagem de circuito
 Definindo a fonte para 5,15VP em 60Hz, com a forma de onda senoidal. Deve-se
então calcular os resistores de acordo com a corrente máxima delimitada de 10mA. Pela
Lei de Ohm obtemos duas equações para determinar o valor das resistências R1 e R2,
sendo estas: 𝐸 = 𝑉𝐹1 + 𝑅1 ∙ 𝑖 e 𝐸 = 𝑉𝐹2 + 𝑅2 ∙ 𝑖, sendo i = 10mA, E=10,3V, 𝑉𝐹1=0,55V
e 𝑉𝐹2=0,03V.
 Encontramos então os valores de 𝑅1=1027Ω e 𝑅2=975Ω. O valor comercial
escolhida então será de 1kΩ, dado que as potências dissipadas estimadas foram de 0,09W
e 0,1W, respectivamente, sendo a potência mínima 3 ∙ 𝑃𝑁 e adaptando para os valores
comerciais, serão escolhidos resistores de potência de 1 2⁄ 𝑊.

Figura 3: Circuito do item 4.2 B com valores comerciais.










4.2 d) Análise da variação de frequência nos resistores.

Figura 4: Formatação do circuito para variação da frequência da fonte.

Figura 5: Fonte definida para 0,1kHz.


Figura 6: Fonte definida para 0,5kHz.

Figura 7: Fonte definida para 1kHz.

Figura 8: Fonte definida para 10 kHz.

Figura 9: Fonte definida para 50 kHz.

Figura 10: Fonte definida para 100 kHz.

Figura 11: Fonte definida para 300 kHz.

Figura 12: Fonte definida para 500 kHz.

Figura 13: Fonte definida para 1000 kHz.

Figura 14: Fonte definida para 3000 kHz.

 Observando os formatos das ondas no osciloscópios percebemos que o diodo
comum começa a falhar no controle de tensão negativa em altas frequências, de maneira
significativa a partir dos 500kHz o diodo comum demora para se recuperar e bloquear os
sinais negativos, enquanto o diodo schottky pela sua característica de resposta mais rápida
permite que continue bloqueando sinais negativos de frequências mais altas, no entanto,
ainda assim o diodo irá falhar na faixa dos 3MHz, onde já se observa que o diodo não
responde rápido o suficiente. Com estes dados podemos completar a tabela 2.
𝑓(kHz) 0,1 0,5 1 10 50 100 300 500 1000 3000
𝑓𝐷2 500kHz 𝑓𝐷3 3MHz
Tabela 2: Frequências de corte para os diodos do circuito.






5. Resultados experimentais adicionais
a) Calculando a frequência de corte por meio da equação fornecida, 𝑓𝑐 =
1
2𝜋𝑅𝑒𝑞𝐶𝑇
, sendo
o Req a resistência equivalente do circuito e Ct a capacitância total do circuito, sendo seus
valores 500Ω e 411pF, respectivamente. Os valores de capacitância dos diodos foram
retirados de suas datasheets (Figuras 15 e 16). Encontramos então uma frequência de corte
de 745kHz. Este valor não é preciso devido ao fato de tentarmos por meio de uma equação
encontrar uma frequência de corte, e pelo fato de serem diodos de tipos diferentes, suas
frequências de corte são bastante diferentes, como observamos na tabela 2.

Figura 15: Datasheet diodo Schottky MBR1545CT.

Figura 16: Datasheet diodo comum 1N4007G.
