 LEIS DE NEWTON
Monitora: Marina B. de Lima
Professor Orientador: Marcus V. P. Lopes

• Conteúdo para resolução da questão:
 Força e Movimento II

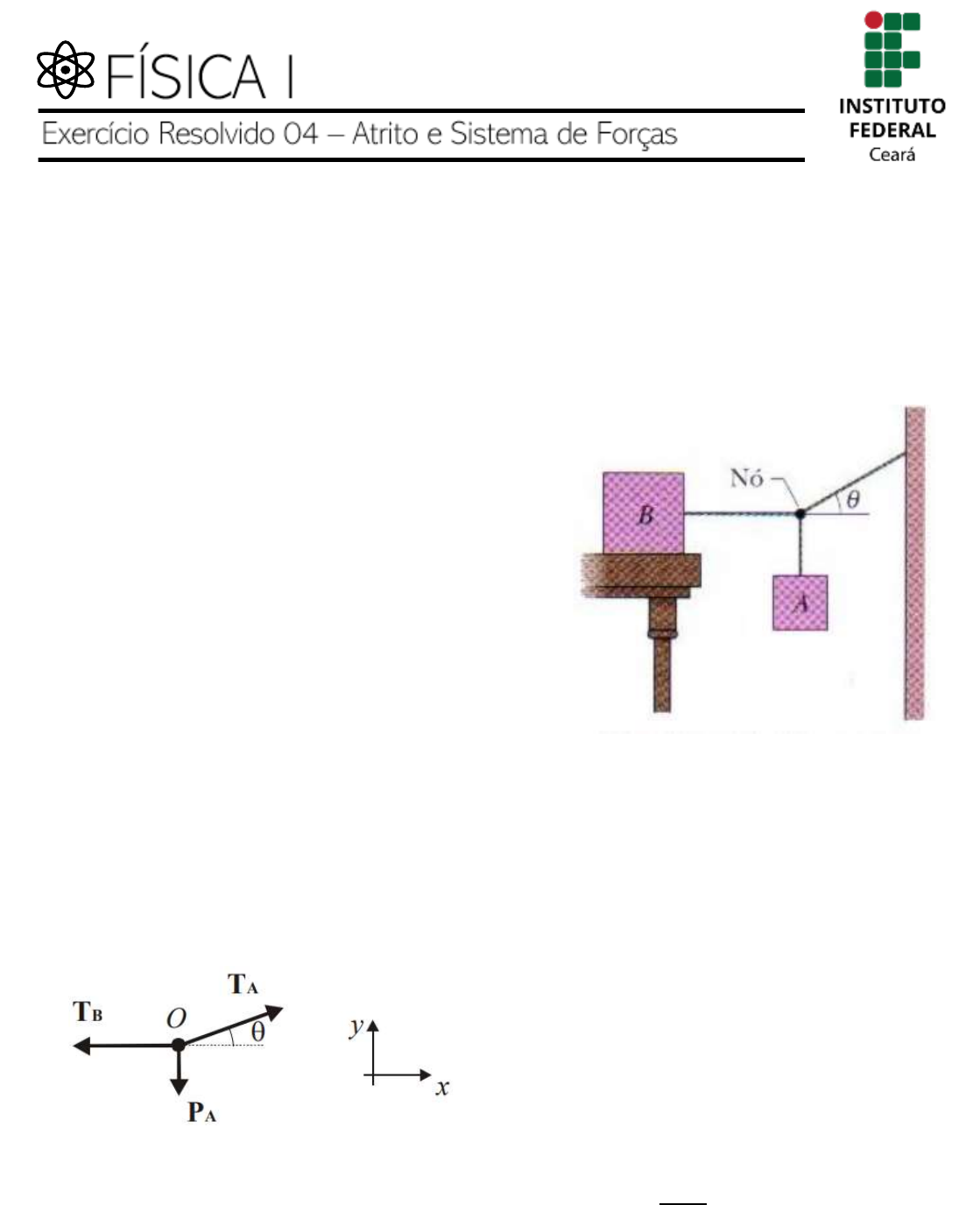

(Resnick, 8º edição, pág 144) 23. O bloco B da
Figura ao lado pesa 711 N. O coeficiente de atrito
estático entre o bloco e a mesa é de 0,25; o ângulo 𝜃
é de 30°; suponha que o trecho da corda entre o
bloco B e o nó é horizontal.
Determine o peso máximo do bloco A para o qual o
sistema permanece em repouso.

Solução: Para resolução da questão é necessário analisar as forças que atuam no nó e no
bloco B sabendo que o sistema permanece em equilíbrio estático. Analisando essas forças,
encontra-se uma relação onde é possível encontrar o peso máximo do bloco A.
Como o sistema está em equilíbrio, o ponto onde os três cabos se encontram (nó) também
está em equilíbrio. Assim:
 Onde:
• TAX = TA.cosθ
• TAY = TA.senθ

➢ Forças em y no ponto O:
𝑇𝐴𝑌 = 𝑃𝐴 → 𝑃𝐴 = 𝑇𝐴. 𝑠𝑒𝑛𝜃 → 𝑇𝐴 =
𝑃𝐴
𝑠𝑒𝑛𝜃
 (1)
➢ Forças em x no ponto O:
𝑇𝐴𝑋 = 𝑇𝐵 → 𝑇𝐵 = 𝑇𝐴. 𝑐𝑜𝑠 𝜃 (2)

➢ Substituindo 1 em 2:
𝑇𝐵 = 𝑃𝐴.
cos 𝜃
𝑠𝑒𝑛 𝜃
 → 𝑇𝐵 =
𝑃𝐴
tan 𝜃


Com o sistema em equilíbrio, o bloco B também está em equilíbrio, assim:

- PB = 711N
- fe = 0,25
- θ = 30º


➢ Forças em Y no bloco B:
𝑁𝐵 − 𝑃𝐵 = 0 → 𝑁𝐵 = 711𝑁
➢ Forças em X no bloco B:
𝑇𝐵 − 𝑓𝑒 = 0 →
𝑃𝐴
𝑡𝑎𝑛 𝜃
= 𝑓𝑒
𝑃𝐴 = 𝑓𝑒 . 𝑡𝑎𝑛𝜃
• Deve-se lembrar que a força de atrito equivale a:
𝑓𝑒 = 𝜇𝑒 . 𝑁𝑏
 Assim:
𝑃𝐴 = (0,25). (711). tan(30)
𝑃𝐴 = 102,6𝑁
