Histórico, Natureza e
Propriedades dos
Raios x
ESTOMATOLOGIA
• Conceito de Estomatologia: é a especialidade que
tem como objetivo a prevenção, diagnóstico
(conclusão sobre a doença), prognóstico (previsão do
final da doença - bom, ruim, impreciso) e o tratamento
das doenças próprias da boca e suas estruturas
anexas, manifestações bucais de doenças sistêmicas
bem como o diagnóstico e prevenção dessas.

HISTÓRICO DOS RAIOS-X
• Wilhelm Conrad Rontgen (8 de novembro de 1895):
trabalhava com tubos de vidro a vácuo, percebeu que
a luz/raio que passava pelo tubo dava para ver os
objetos por dentro. Como ele não sabia que tipo de
radiação era essa, ele deu o nome de Raios X.

• Lembrando que o Raio- X é uma radiação artificial,
o raio- x é produzido artificialmente.

• Primeiro Raio X foi da esposa de Rontgen.

• Becquerel: descobriu a radiação natural dos
elementos químicos.

• Utilização imediata com finalidade diagnóstica e
terapêutica. Muito utilizado no tratamento do câncer,
com a radioterapia.

NATUREZA DOS RAIOS-X
• Raio X: é um tipo de radiação produzida
artificialmente. São ondas eletromagnéticas (energia
em movimento) com comprimento de onda de 0,1 a
100 Â.

• Radiação é a emissão e transmissão de energia
através do espaço e da matéria. Pode ocorrer em
duas formas: (1) particulada ou radiações
corpusculares e (2) radiação eletromagnética.

1- Partículas ou Radiações corpusculares: Pequenos
átomos têm aproximadamente o mesmo número de
prótons e nêutrons, enquanto átomos grandes tendem
a ter mais nêutrons do que prótons. São originários de
desintegrações naturais (radioatividade natural) ou
provocadas por meio artificiais (radioisótopos).
Átomos maiores são instáveis por causa da
distribuição desigual de prótons e nêutrons e podem
se quebrar, liberando:

- Partículas α (alfa): partículas do núcleo de hélio;
- Partículas β (beta): são feixes de elétrons;
- Raios γ (gama): obtida por distúrbios nucleares.

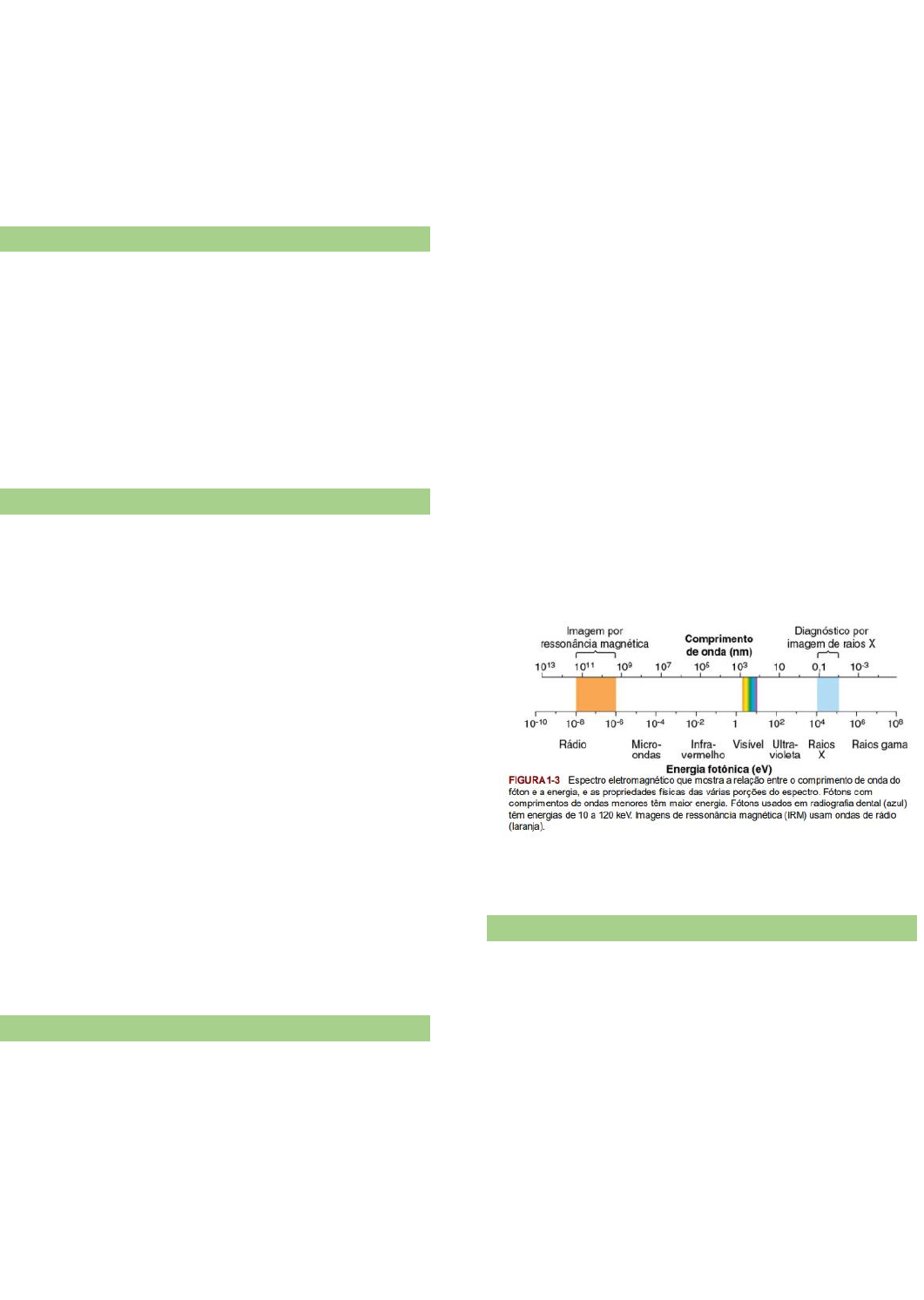

2- Radiação eletromagnética: consequência do
movimento de energia através do espaço, não possui
massa. Como exemplo têm-se: ondas de rádio, raio x,
microondas, raio gama, raio ultravioleta, luz visível e
radiação ultravioleta, radar.

OBS: Esses exemplos de radiações possuem
comprimentos de onda e frequências diferentes.



Radiologia oral : fundamentos e interpretação / Stuart C. White, Michael J.
Pharoah. - 7.ed. - Rio de Janeiro : Elsevier, 2015. 696 p. : il. ; 27 cm.

PROPRIEDADE DOS RAIOS-X
• São invisíveis.

• Atravessam corpos opacos á luz.

• Não são desviados por campos elétricos ou
magnéticos.

• Não possuem carga elétrica ou massa.

• O feixe do raio é policromático (vários raios de vez).
Trajeto retilíneo, não faz curva.

• Não podem ser refletidos ou refratados.

• Impressionam filme fotográfico.

• Produzem fluorescência (elimina calor- quando para
a exposição, a luz desaparece) e fosforescência
(adquire calor – a luz persiste) em certas substâncias.

• Propagação em linha reta e em movimento
ondulatório.

• Velocidade igual a da luz, porém com comprimento
de onda e frequência diferentes.

OBS: Quanto menor o comprimento de onda, maior a
frequência, maior energia e por isso, maior
penetração.

 Comprimento de onda =
1
𝑓𝑟𝑒𝑞𝑢ê𝑛𝑐𝑖𝑎


• Quando interagem com a matéria, podem ser
absorvidos ou espalhados.
- Matéria com densidade alta/ número atômico grande:
barram a passagem da radiação/absorvem mais a
radiação. Ex: tecidos duros (esmalte,ossos) – tons
mais brancos
- Matéria menos densa/ baixo número atômico: ocorre
o espalhamento/passagem da radiação
Ex: tecido moles (polpa)- tons mais escuros.

CONSTITUIÇÃO DOS APARELHOS DE RAIO-X
• Os primeiros equipamentos tinham a ampola (tubo
de vidro) Coolidge dentro do cabeçote e os fios eram
totalmente expostos. É nessa ampola que os raios-x
são produzidos.
- Tempos depois, os fios já foram incorporados e não
deixados mais expostos.


• Estruturas do equipamento de raio-x:
1- Cabeçote: formato redondo, esférico. É a “caixa”
blindada que protege o tubo/ampola de vidro, onde é
produzido o Raio-X. Nesse cabeçote há ainda:
- Transformador de alta-tensão;
- Transformador de baixa-tensão;
- Filtro adicional de alumínio: fica na saída do feixe de
raio-x.
- Saída do feixe: além do filtro adicional de alumínio,
há o colimador (diafragma de chumbo- esse é o
responsável por minimizar o campo de alcance do
feixe, de modo a reduzir a exposição desnecessária
através do uso de placas de chumbo) e localizadores
(cilindros abertos – local que mira para incidência do
raio-x).


- Saída do feixe: centro (“moeda”) é o filtro de
alumínio, ao redor (fora) é colimador.

2- Base: pode ser fixa (presa na parede) ou móvel.
3- Braço articulador: permite o movimento do
cabeçote (horizontal e vertical).


4- Corpo: controle (responsável pelo disparo do
equipamento e tem um fio para extensão) e a parte
elétrica.
 PARTE ELÉTRICA:
- Autotransformador;
- Estabilizador de corrente;
- Regulador de voltagem;
- Regulador de miliamperagem;
- Marcador de tempo;
- Voltímetro/Amperímetro
- Seletores de quilovoltagem e miliamperagem.
OBS: Apesar de ter os reguladores, esses
equipamentos intrabucais (os aparelhos odontológicos
intrabucais é diferente dos instrumentos extrabucais)
já vem regulados da fábrica, já vem fixa a corrente e a
voltagem, não permite mudar. A única coisa que pode
alterar é o tempo de exposição (quanto tempo o
aparelho vai emitir o raio x (atualmente é fração de
segundos,menos de 1 seg, 0,4/0,3 seg).

PRODUÇÃO DOS RAIOS-X
• Raios-X são produzidos quando elétrons são
acelerados de encontro a um alvo metálico.

• Tubo de raios-x ou ampola de raios-x (a vácuo no
interior): é o local onde os raios-X são produzidos, é
composto por um cátodo e um ânodo situados dentro
de um invólucro ou envelope de vidro evacuado. Os
elétrons fluem do filamento dentro do cátodo para o
alvo dentro do ânodo, onde a energia de alguns dos
elétrons é convertida em raios X. Para que o tubo de
raios X funcione, uma fonte de energia é necessária
para:

• Aquecer o filamento do cátodo e assim gerar elétrons.
• Estabelecer um potencial de alta voltagem entre o
ânodo e o cátodo para acelerar os elétrons em direção
ao ânodo.


• 1- A partir da eletricidade, o transformador de baixa
tensão faz a conversão da energia para que ela
aqueça o metal, sendo assim, há o aquecimento do
filamento de tungstênio presente no cátodo (polo
negativo), com o aquecimento, há a produção dos
elétrons. O feixe de elétrons é acelerado no vácuo
pelo transformador de alta tensão, e por meio de uma
DDP (CÁTODO - / ÂNODO +) esses elétrons vão se
chocar no alvo de tungstênio localizado no ânodo
(polo positivo), dissipando parte de sua energia em
forma de calor (99%) e uma pequena parte em forma
de raios-X (1%).
*A aceleração dos elétrons gera energia de movimento
(energia cinética).
OBS: O tungstênio é barato, tem elevado número
atômico, é de fácil acesso e bom para produzir elétrons
quando é aquecido. Alto ponto de fusão, alta
condutividade térmica e baixa pressão de vapor nas
temperaturas de funcionamento do tubo de raios X.

COMPONENTES DO TUBO DE RAIO-X
- Invólucro: tubo de vidro plumbífero (coloca chumbo
para aumentar a proteção dos profissionais). Toda a
ampola tem chumbo, exceto na janela que é de onde
sai os feixes.
- Cátodo (-): onde são produzidos os elétrons. O cátodo
é feito de molibdênio e ele prende o filamento de
tungstênio.
- Ânodo (+): é um bastão de cobre (serve para dissipar
o calor que é produzido e segurar o alvo) e só no meio
(alvo) é de tungstênio.
- Óleo: entre o tubo e o cabeçote, tem óleo para resfriar
o cabeçotepara não queimar a mão dos profissionais.


• 2- Obtendo alta velocidade, o ânodo recebe o
impacto de um feixe de elétrons de alta energia
cinética.

• 3- Quando esses elétrons chegam aos átomos do
alvo Tungstênio (W), ocorre a transferência de Ec
para o alvo.

• 4- Os elétrons acelerados vão interagir com o átomo
de W de forma mais superficial, ou seja, com os
elétrons que estão nas órbitas. Não há choque com
núcleo! A interação ocorre com elétrons orbitais e com
campo nuclear.

• 5- O resultado disso é a conversão de Ec em calor,
em infravermelho e em raios-x. Ao final do processo
temos cerca de 99% de calor e 1% de raios-x.

INTERAÇÃO DOS ELÉTRONS COM O ALVO
• Em algumas situações, a Ec pode ser suficiente
para ionizar (ganhar ou perder elétrons) o alvo. Nesse
caso, o alvo pode perder elétrons que estão nas
orbitas na interação/choque dos elétrons com o alvo,
quando ele perde, torna-se ionizado. Por isso a
radiação- x é ionizante, pois tem capacidade de
ionizar o alvo.

*À medida que se afasta do núcleo, a energia de
ligação dos elétrons ao núcleo diminui. é mais fácil
deslocar esse que estão fracamente ligados.

• Quando a Ec do feixe de elétrons consegue ionizar
o W e arrancar elétrons de camada mais internas ao
núcleo (K), o espaço deixado é ocupado por um
életron de uma camada mais externa (L) e nesse
processo ocorre a emissão de raio-x e calor. Há um
maior benefício do elétron da camada K ser ionizado,
uma vez que nessa camada tem maior energia.
Sendo assim, a diferença de energia entre essas
camadas K e L é suficiente para produzir uma
imagem de raio-x bom! Dessa forma, é necessário
que seja na camada K e L para ser suficiente para
penetrar o corpo (raios fortes, maior frequência,
menor comprimento de onda, maior penetração) e ter
uma imagem radiográfico boa.

*Essa ionização e arrancamento de elétrons pode
ocorrer em outras camadas, porém ocorre de forma
mais fraca, produz um raio-x fraquinho. O ideal é que
a ionização seja no K, para que o L ceda o elétron,
essa diferença de energia, provoca um raio-x bom!

*Lembrar que é produzido um feixe com vários raios-x
com vários comprimentos de onda e diferentes
energias, mas para conseguir fazer um raio-x é
necessário que se arranque elétrons da camada K.



TIPOS DE RADIAÇÕES
• Radiação característica: os raios-x características
são formados quando um elétron de uma camada
mais externa preenche o espaço deixado por um
elétron de camada mais interna.
- É chamada de característica porque a radiação
(raio-x) é específico para cada diferença dos níveis de
energia dos orbitais (ou seja, diferente de energia de
uma camada par outra) e é característica de
determinado metal do alvo.
*Kvp: kilovoltpico (voltagem) - determina a velocidade
que eu dou ao elétron para ele se chocar ao alvo.
- A energia de um raio-x característico corresponde á
diferença entre a energia da camada que perdeu o
elétron e a camada cujo elétron irá preencher aquele
espaço. Então, se um elétron da camada K for
ocupada por um elétron da camada L no W, teremos:
 69 Kev – 12 Kev = 57 Kev

- Portanto, em termos de raios-x característicos,
apenas aparelhos com 70 kVp (mínimo no mercado)
seriam capazes de arrancar elétron da camada K (69)
e obter radiação (raio-x) com 57 KeV (valor
constante). Se for menor que 70, eu não consigo ter
uma radiação boa para uma imagem boa, pode ter
radiação característica de outras camadas com
energias menores ou radiação de frenagem.

- Qualquer elétron, de qualquer camada, pode ocupar
o espaço deixado por outro elétron. Mas radiografias
de diagnóstico só são uteis quando raios K-
característicos são obtidos.

• Radiação de bremsstrahlung (radiação de
frenagem):
-Faz referência a perda de energia cinética do elétron
que atinge o alvo, a medida em que ele se aproxima do
núcleo atômico. É a parada repentina ou
desaceleração dos elétrons de alta velocidade pelos
núcleos de tungstênio no alvo.
*O elétron não retira nenhum elétron da orbita do metal
e vai em direção ao núcleo, dessa forma, ele vai ser
desacelerado bruscamente e desviado,
-Durante essa aproximação, o núcleo (positivo) atrai o
elétron (negativo), desacelerando-o. A Ec perdida na
desaceleração é emitida na forma de raios-x (radiação
de freamento). O elétron desacelerado muda sua
direção no evento, e pode perder totalmente sua Ec no
processo.
- Quanto mais próximo o elétron passar pelo núcleo,
maiores serão a atração eletrostática entre o núcleo e o
elétron, o efeito de frenagem e a energia dos fótons de
bremsstrahlung resultantes. A eficiência desse
processo é proporcional ao quadrado do número
atômico do alvo. Metais com alto Z são mais eficazes
para desviar o caminho dos elétrons incidentes.


- Portanto:
1- À medida que o elétron vai sendo desacelerado por
influência do núcleo, raios-x de freamento são
formados, com diferentes KeVs (energias).
2- Portanto, um elétron pode perder toda, parte ou até
nenhuma Ec durante sua passagem. Podendo gerar
raios-x com variados KeVs nesse processo, com
diferenças aleatórias entre eles.
Ex: Sistemas com 70KvP (ou +) que aceleram elétrons,
podem gerar raios-x de freamento de até 70KeV, além
de conseguir raios K-característicos e raios
características de outras camadas. Aparelhos com
65KvP não conseguiriam arrancar um K-elétron do W
(e não formariam raios K- característicos úteis), mas
podem formar inúmeros de freaamento e
característicos de camadas menos energéticas.
*KvP menor, aumenta o tempo de exposição para
compensar a energia dos raios produzidos.
