Gesso: características e uso

Prévia do material em texto

É utilizado como:
• Material para modelo
-Modelos de estudo;
-Modelos de trabalho;
• Material acessório
-Fixação de modelos no articulador;
-Preenchimento de mufla;
• Aglutinante em
revestimentos refratários.

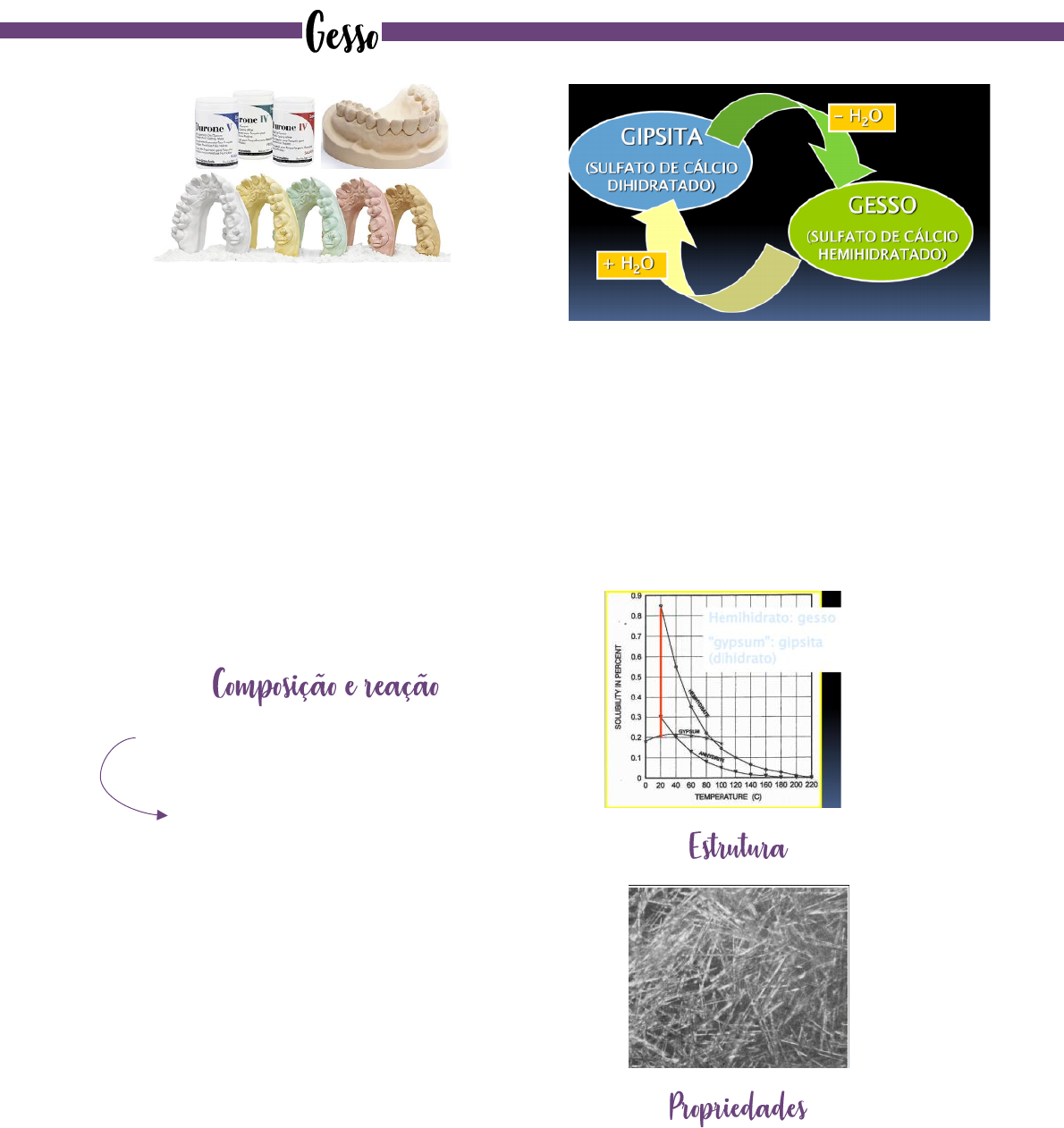

O Gesso é o Sulfato de cálcio
hemihidratado.
 Quando é adicionado água (H₂O)
ao gesso, ele converte-se em
Gipsita (Sulfato de cálcio
dihidratado).
O gesso é obtido através da
Gipsita; se a Gipsita é aquecida e
perde 1,5gmol dos seus 2gmol de
água ela converte-se em Gesso.







*Calcinação é o processo de
aquecimento (110°-130°C) que
transforma o minério gipsita em
gesso.
Durante a espatulação do gesso, o
dentista devolve ao hemihidratado
a água perdida pela calcinação.


Relação água/pó (A/P) é
determinada por características
das partículas do gesso:
-Formato;
-Densidade;
-Tamanho;
*Quanto mais porosas as
partículas e menor o grau de
compactação das mesmas, maior
será a relação água/pó;
* É recomendável obedecer a
relação água/pó indicada pelo
fabricante;
Presença de aceleradores e
retardadores da reação.
Quanto maior a proporção de água
de espatulação, além da necessária
para reagir, maiores serão os
espaços finais entre os cristais e
menor será o
embricamento(sobreposição) entre
os mesmos, o que produz um
material mecanicamente inferior.
Por estes motivos, a resistência
mecânica do gesso tipo II é a
menor, e as maiores resistências
são apresentadas pelos tipos IV e
V, quando espatulados com a
proporção recomendada para cada
um deles. Gessos melhorados
espatulados com a mesma
proporção que o de tipo II,
tendem a ter a mesma resistência
que o de tipo II.
OBS: resistência mecânica é a
capacidade dos materiais de
resistir a esforços de natureza
mecânica sem romper e/ou
deformar.

A reação de presa do gesso é
chamada de cristalização.
-Tempo de espatulação: 45seg
-Tempo de trabalho: 3min
-Tempo de presa:
• Inicial (perda de brilho):
10min
• Final (término da
exotermia/liberação de
calor): 30min
*Fatores que aceleram a presa:
-A/P menor: núcleos de
cristalização mais próximos;
-Tempo de espatulação;
-Energia de espatulação.
*Aceleradores de presa:
-Cloreto de sódio (até 2%);
-Raspas de gesso.
*Retardadores da presa:
-Bórax:
-Citrato de potássio.
*Temperatura tem pouca
influência
-Expansão real: 0,06-0,3%
-Para um mesmo tipo de gesso:
quanto menor A/P, maior a
expansão de presa
-Para diferentes tipos de gesso:
gessos com menor A/P apresentam
menor expansão de presa.
Fenômeno observado quando o
gesso entra em contato com a água
antes da sua presa inicial (perda
de brilho);
-Valores atingem o dobro da
expansão normal de presa;
-Importante em revestimentos
para fundição
• Gesso comum (TIPO II)

*Hemihidrato β (poroso e
irregular)
-Indicação: material acessório,
estudo;
-A/P: 0,5
-Expansão de presa: 0,3%
• Gesso pedra (TIPO III)

- Hemihidrato α (denso e
prismático);
-Indicação: modelos antagonistas e
de trabalho;
-A/P: 0,3
-Expansão de presa: 0,2%.
• Gesso pedra melhorado ou
especial (TIPO IV)

-Hemihidrato α com melhor
distribuição de tamanho das
partículas;
-Indicação: modelos de trabalho e
troquéis;
-A/P: 0,22
-Expansão de presa: 0,1%.
• Gesso pedra melhorado de
alta expansão (TIPO V)

-Indicação: mod. de trabalho e
troquéis para uso com ligas de alta
fusão:
-A/P: 0,2
-Expansão de presa: 0,3%.
• O molde deve estar limpo e
seco;
• Obedecer a relação A/P;
• Evitar excesso de
porosidade:
-adicionar o pó a água (e
não vice-versa):
-espatular contra as
paredes da cuba;
-vibrar a mistura:
-preencher o molde sob
vibração, deixando o gesso
fluir nos detalhes do molde.
• Aguardar a presa final para
separar o modelo do molde:
• Não deixar o pote de
gesso aberto:
-hemihidrato reage com a
umidade do ar, alterando o
tempo de trabalho e de
presa.
• Espatulação a vácuo.
