Introdução à Radiologia, Conceitos de Física e Proteção Radiológica



DIAGNÓSTICO POR IMAGEM  "especialidade
médica que se ocupa do uso das tecnologias
de imagem para realização de diagnósticos e
prognósticos!"

É uma modalidade de diagnóstico auxiliar
que pode não fornecer um diagnóstico em
todos os casos, mas, sempre é de grande
contribuição.

 Diagnóstico é um processo imperfeito;

 Remover incerteza: Associação de
diagnósticos;

 Ainda é uma área muito nova;

 Sempre questionar qual a melhor maneira
de diagnosticar, quais exames pedir.

 O exame precisa ter:

 Impacto diagnóstico;
 Impacto terapêutico.

O Raio-x vai servir para:

 Confirmar ou diferenciar doenças clínicas;
 Determinar a extensão da doença;
 Detectar metástases tumorais;
 Definir tratamento clínico x cirúrgico;
 Investigar doenças obscuras;
 Acompanhar o processo de cura;

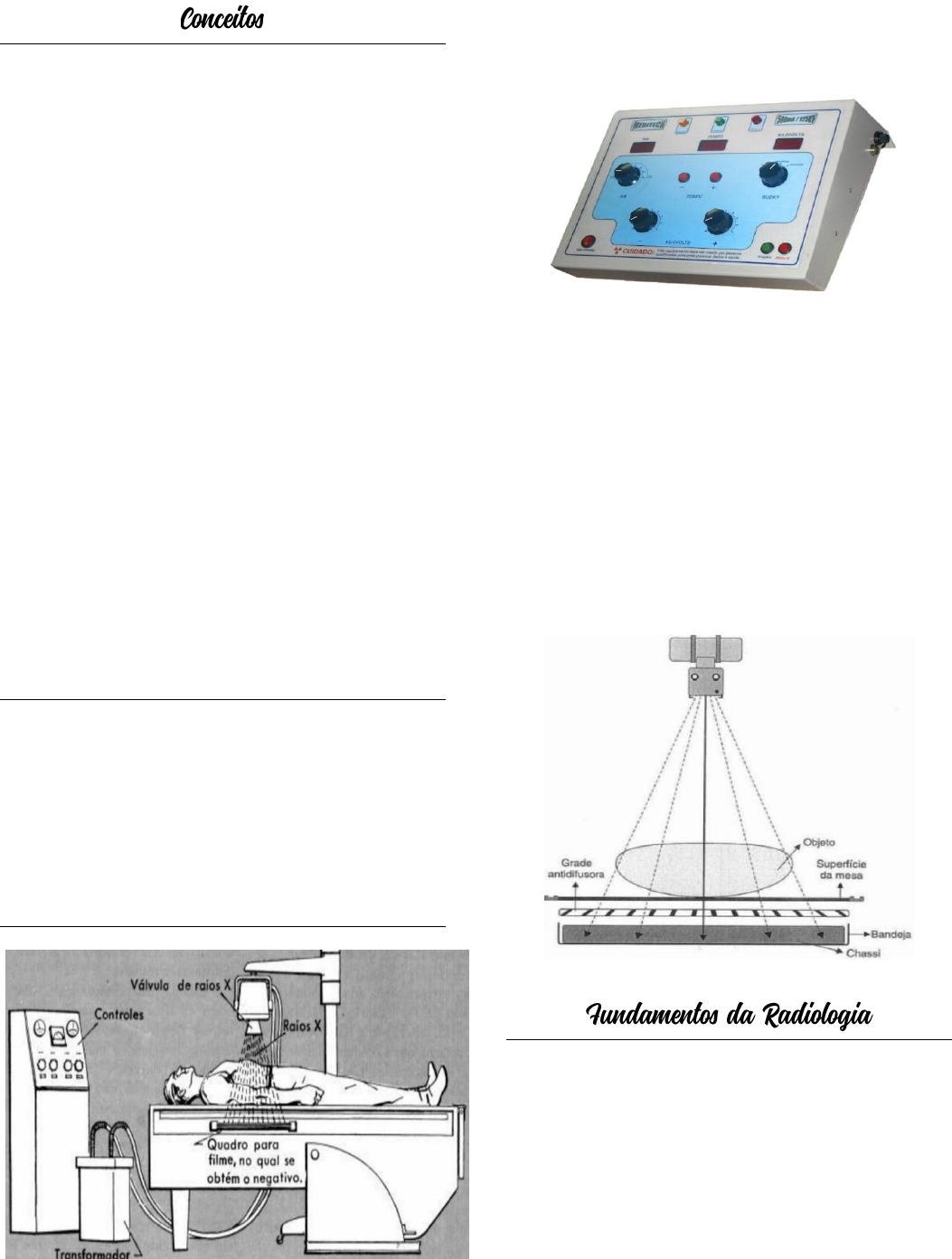

Como funciona:





CONTROLES OU MESA DE COMANDO  é
onde ocorre o controle da parte elétrica do
exame radiográfico.



TRANSFORMADOR  Importante para ter um
sistema elétrico apenas para o raio-x.

MESA  equipamento importante para a
execução dos exames, ela é necessária para
suportar e posicionar o paciente, além de
sustentar o filme radiográfico.

GRADE ANTIDIFUSORA  é onde filtra a
radiação dispersa, que pode obscurecer ou
borrar a imagem que será produzida e que
garante a claridade da imagem do raio-x.




Os Raios-x

 O que são?

É um tipo de radiação eletromagnética e
ionizante com energia muito alta, produzida
por um aparelho de raios-x. Os raios-x
passam pelo paciente e são “capturados” pelo
filme radiográfico. A revelação do filme
produz a radiografia, que é o que
interpretamos para chegar a um diagnóstico.

 Primeira modalidade do diagnóstico por
imagem e principal ferramenta.

 Tipo de radiação eletromagnética que
causa danos a tecidos vivos.

 Radiação ionizante com alta frequência e
baixo comprimento de onda para aumentar a
penetração nos tecidos.

RADIAÇÃO IONIZANTE  É uma energia
eletromagnética de alta frequência e
comprimento de onda menor que a luz
ultravioleta e tem energia suficiente para
remover um elétron do átomo.

Os raios-x, são radiações ionizantes.
A radiação ionizante causa danos às
moléculas e danifica temporariamente ou
permanente as células, por esse motivo é
utilizado proteção radiológica.

 Radiografia é o registro fotográfico/visível
produzido pela passagem do raio-x através
dos corpos - (registro em película, filme ou por
meio digital).

 O objetivo principal é obter uma informação
diagnóstica com um mínimo de exposição do
paciente e da equipe.
Ex: Cadela gestante só pode ser feito raio-x a
partir de 55 dias de gestação, quando a
radiação não vai interferir tanto.

RADIAÇÃO ELETROMAGNÉTICA  É uma
energia que migra através do espaço ou da
matéria. Não possui massa e migra em linha
reta à velocidade da luz (3x 108 m/s).

Não sofre interferência de campos elétricos
ou magnéticos. A matéria pode alterar a
energia e trajeto da radiação eletromagnética
pode alterar a matéria (efeitos deletérios da
radiação).



 Raios- x não possuem massa, são invisíveis e
não podem ser sentidos.

 Viajam na velocidade da luz e sempre em
linha reta.

 Não são refletidos por campos magnéticos.

 Penetra na matéria e florescem substâncias.

 Expõem emulsões fotográficas (preparação
gelatinosa sensível à luz, que cobre os filmes e
os papéis fotográficos)



ESPECTRO DE ENERGIA  Os raios-x
produzidos têm energias diferentes, expressa
em kilo elétron volz (KeV). Os filtros metálicos
são usados para remover a radiação x de
baixa energia.

ENERGIA OU QUALIDADE  A energia
principal é dependente da energia dos
elétrons e do tipo de material do anodo (alvo).
Quanto mais rápido os elétrons, mais alta
será a energia dos raios-x. A energia dos
elétrons é determinada pelo seletor.

QUANTIDADE  A quantidade depende do n°
(fluxo) de elétron do catodo (regulagem do
mAs), tempo de exposição (em fração de
segundos), mAs multiplicada pelo tempo de
exposição, energia dos elétrons (regulagem
de kVp) e material do alvo (anodo).

A QUALIDADE E A QUANTIDADE DO FEIXE DE
RAIOS-X DEPENDEM DE:

 TENSÃO - Kilovoltragem (kVp): diferença de
potencial (ou "potencial para aumentar a
energia dos elétrons"). Os elétrons com mais
energia adquirida por meio de kV mais alta
produzem raio-x mais penetrantes.

 CORRENTE - Miliamperagem (mA):
quantidade ou número de elétrons que
passam a cada segundo do cátodo para o
ânodo.

kV  energia dos elétrons
mA  quantidade de elétrons

Obs.: À medida que os elétrons vão tendo
mais energia, eles aumentam o kV, e quanto
mais energia e kV = mais penetração.

Ex: 25 kV - vai penetrar no tórax de um
pinsher. Porém esse mesmo kV não entra no
tórax de um labrador.

AMPERAGEM  relação entre o aquecimento
do filamento do cátodo com o número de
elétrons emitidos.

 Número de elétrons emitidos produz uma
quantidade proporcional de radiação.

 MILIAMPERAGEM POR SEGUNDOS (mAs) 
determinado número de elétrons em um
período de tempo.

Obs.: MAIS ELÉTRONS, OU SEJA, MAIS mA OU
mAs, MAIS RADIAÇÃO EMITIDA.


 KILOVOLTAGEM (kVp): É determinada pela
velocidade de aceleração dos elétrons
emitidos pelo cátodo e resulta em PODER DE
PENETRAÇÃO.

Áreas menos espessas; Animais pequenos;
Extremidades; Animais magros ➡ MENOR
QUANTIDADE DE PENETRAÇÃO (kV menor).



São produzidos quando o feixe de elétrons de
alta energia gerado no cátodo (fonte) atinge o
anodo (alvo) composto de alto n° atômico
(normalmente tungstênio).

 A corrente de elétrons flui através do tubo,
do cátodo (onde são produzidos) em direção
ao ânodo, onde param bruscamente sofrendo
perda abrupta de energia NA FORMA DE
FÓTONS resultando na produção dos raios X.

▪ Catodo: eletrodo negativo do tubo,
constituído de duas partes principais:
filamento e o copo finalizador. Sua função é
emitir elétrons e focalizá-los em forma de feixe
bem definido apontado para o anodo.

↳ Filamento: componente fundamental para o
dispositivo de geração de raio-x, por ele são
produzidos os elétrons que serão acelerados
em direção ao anódio. Nele há um fio
enrolado de tungstênio, semelhante aos que
são utilizados em lâmpadas incandescentes
domésticas e tem como objetivo aumentar a
concentração de calor e garantir uma
uniformidade na geometria da produção de
feixe de elétrons.

↳ Corpo de focagem: serve para focalizar os
elétrons que saem do catodo e faz com eles
“batam” no anodo.

▪ Anodo: é o polo positivo, serve de suporte
para o alvo e atua como condutor de calor.

↳ Fixo: máquinas de baixa corrente.
↳ Giratório: máquinas de alta corrente, a área
de impacto de elétrons fica aumentada.


AMPOLA  geralmente feita de vidro
temperado evacuada, cujo há uma pressão
interna, e contém dois eletrodos, o cátodo e o
ânodo. O vácuo é necessário para que os
elétrons ali acelerados não percam energia
nas colisões com partículas gasosas.



A miliamperagem (mAs) atinge o catodo
gerando uma nuvem de elétrons, que vão
passar em uma velocidade (quase que da luz)
e se choca com cargas positivas do anodo,
produzindo radiações.


 COMPRIMENTO DE ONDA: quanto maior
comprimento de onda de um raio menor será
o seu poder de penetração


 kV ALTO


kV BAIXO


 kV = espessura do objeto (espessômetro) x 2 +
constante (CM)

Obs.: a constante varia de acordo com o aparelho,
sendo definida pelos técnicos, variando de 20 a 30
(depende do aparelho e da região).

 mAs (determinado número de elétrons em
um período de tempo), é resultado da
multiplicação do valor colocado no comando
(mA) pelo valor colocado no comando do S
(tempo).

mAs ➡ kV x CM (constante de miliamperagem
de cada região)

 mAs é igual ao kV para ossos(CM = 0,9 a 1)
Pois o osso absorve 100% da radiação, por
isso é necessário muita radiação, por isso o
mAs vai ser igual ao kV.

 mAs é metade do kV para abdômen (CM = 0,7
a 0,5)

 mAs 1/4 do kV para tórax (CM = 0,2 a 0,3).



Radiação ionizante, eletromagnética e de
baixo comprimento de onda  + capacidade
de alteração da matéria; causa danos às
moléculas; efeitos deletérios temporários ou
permanentes = Câncer, infertilidade, doenças
de pele, doenças endócrinas e falha na
imunidade.
↪ Locais de células de replicação rápidas vão
ser mais comprometidas.

Obs.: Portanto, é necessário fazer a
radioproteção completa.

 Não é apenas utilizar protetores, mas
minimizar a emissão de radiação.

 Aparatos protetores: aventais, luvas, óculos,
protetor de tireóide, etc.

↪ avental de chumbo, luvas e protetor de
tireóide (densidade 0,50 mmpb - 0,5
milímetros).

↪ óculos de chumbo (proteção frontal e ou
lateral 0,75 mmpb - milímetros).

↪ Dosímetro pessoal (peito, anel, ou
extremidade) - código de barra para saber a
quantidade de radiação que o radiologista
está tomando.

↪ Biombo (parede) de Chumbo para proteção.

↪ Procurar sempre que possível se afastar do
foco da radiografia e disparar somente
quando houver a certeza de que tudo está
perfeitamente correto.

▶ Proteção Ambiental: paredes baritadas ou
adesivos/placas de chumbo, portas e vidros
de chumbo, aviso (não pode gestantes, idosos,
imunodeficientes), etc.

▶ Posicionamentos adequados, mãos fora da
colimação.
↪ Se o animal não colaborar, pedir
autorização para sedar, para não
comprometer o rdiologista.



CHASSI

▶ Armazenamento do filme (analógico) ou
placa de fósforo (digital).

▶ Proteção contra exposição à luz (o filme e a
placa óptica não podem ver luz).

▶ Diversos tamanhos



ÉCRANS

▶ Tipo de tela intensificadora que transforma
radiação em luz fluorescente (essa luz que vai
transformar a prata do filme).

▶ Responsável por melhorar a imagem e
reduzir radiação transmitida ao paciente.
↪ Quanto mais o ecran está velho, mas tem
que aumentar o mA.

▶ Possuem três camadas:

1 - Base de plástico, suporte
2 - Camada fluorescente, que emite luz sobre
radiação
3 - Camada protetora

▶ Impressão do filme radiográfico

↪ 5% ação direta do feixe
↪ 95% ação das telas intensificadoras




FILME

▶ Possui uma fina camada protetora.

▶ Emulsão de cristais halóides de prata que o
recobre em ambos os lados, com uma mistura
homogênea de gelatina e sais de brometo de
prata.

▶ Possui uma base de poliéster que serve
como suporte à emulsão


↪ Não pode ser exposto à luz, pois gastam o
brometo de prata (perde a funcionalidade).

Luz de segurança vermelha nas salas de
radiologia ➡ para não desconfigurar a
revelação do raio-x (filme).


↪ Gelatina com camadas protetoras.

GRADES

▶ Placas de plástico e alumínio que vibram e
impedem retorno de radiação e borramento
do filme (reduz dispersão dos raios).

▶ Sistema potter bucky




EMISSOR

▶ O aparelho onde "a física acontece", que
contém o tubo com a ampola.

▶ Pode ser fixo com diversas posições
possíveis ou móvel.

▶ Diferentes potências disponíveis.

▶ Não muda independente do método de
revelação.

▶ Normalmente acoplado a uma mesa.

PREPARA ➡ AGUARDA ➡ DISPARA




COLIMADOR

▶ Acoplado no emissor, é responsável por
minimizar o campo de alcance do feixe de
raio-x, impedindo exposição desnecessária.

▶Trata-se de um componente de obturador de
chumbo que auxiliará no foco do objeto (área
a ser radiografada).













Revelação - Raio-x analógico



REVELADOR



▶ Converte cristais halóides de prata
sensibilizados em prata preto-metálico.

▶ Hidroquinona e p-metilaminamofenol

▶ Temperatura ideal 20°C
↪ Se a temperatura for menor que 20°C
aumentamos o tempo.

▶Tempo ideal 5 minutos

▶ Agitar delicadamente para retirar bolhas de
ar que possam estar na superfície.

ÁGUA: primeira lavagem para não contaminar
o fixador e segunda para remover o
tiossulfato (se não é bem executada, reduz a
vida útil do filme).

FIXADOR

▶ Remove cristais halóides de prata e não
terados da emulsão.

▶ Restando apenas prata preto metálico.

▶Tiossulfato.

▶Temperatura ideal 20°C.

▶Tempo ideal: 10 minutos.

▶ Agitar delicadamente para retirar bolhas de
ar que possam estar na superfície.

▶ A secagem deve ser realizada para
manuseio e arquivamento.


Revelação Digital

▶ São usados detectores digitais ao invés de
filmes radiográficos e arquivamento por
meios digitais podendo haver impressão em
filme.

▶ Placas ópticas recebem os raios e fazem a
conversão, a imagem é lida por software
próprio então apagada na placa (reutilização
limitada).




Formação da Imagem

Revelação da Imagem:

▶ Para a formação da imagem latente deve
haver a absorção de fótons de luz pelos íons
de brometo de prata do filme radiográfico.

▶ Grãos invisíveis de brometo de prata no
filme: expostos e não expostos (os expostos
serão convertidos em prata metálica visível).

▶ A imagem torna-se visível por ação do
revelador que fornece elétrons que migram
para grãos que foram sensibilizados pelos
raios X.

▶ Os outros íons de prata que não foram
expostos serão convertidos em íons metálicos
de cor escura (parte preta do filme).
