· Interruptores simples.
O interruptor é um dispositivo simples, usado para abrir ou fechar circuitos elétricos. São utilizados na abertura de redes, em tomadas e entradas de aparelhos eletrônicos, basicamente na maioria das situações que envolvem o ligamento ou desligamento de energia elétrica.

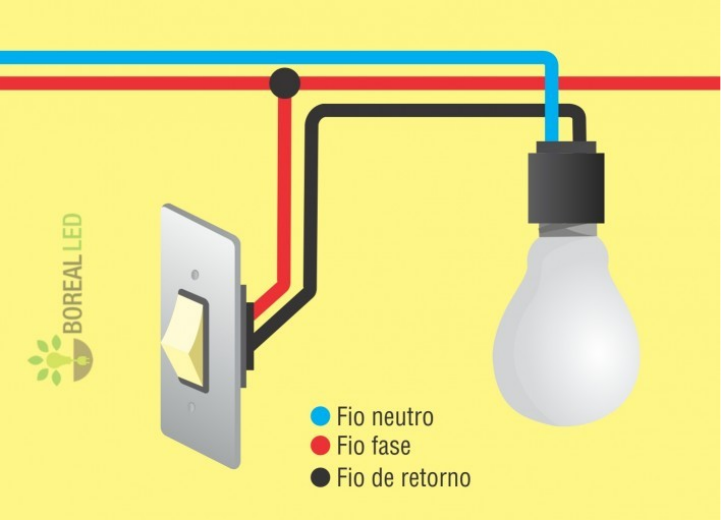

· Como instalar.
Identificado os fios, é o momento de levá-los até o ponto correto onde será instalado o interruptor, com atenção:
1. Leve o fio neutro até o bocal da lâmpada;
2. Em seguida leve o fio fase até o interruptor;
3. Na sequência leve o fio do interruptor, o chamado retorno, até a lâmpada;
· Imagem

· interruptor duplo
O interruptor duplo é utilizado em ambientes onde é preciso obter uma iluminação separada como por exemplo, em salas, áreas externas e outras. Neste caso é possível acionar duas lâmpadas ou conjunto de lâmpadas em momentos diferentes, ou seja, cada tecla do interruptor é responsável por acender e apagar uma lâmpada ou conjunto de lâmpadas diferentes, pois os condutores de retorno são separados.
· Como instalar.
· Imagem
· Interruptor triplo
O interruptor triplo é instalado em ambientes amplos que precisam de acionamento de lâmpadas em diferentes pontos do lugar.
São muito usados em salas conjugadas (por exemplo, uma de estar e outra de jantar), extremidades de escadas e quartos (como em cabeceiras de camas).
· Imagem
· Interruptor three way
Já o interruptor three way é indicado para ligar lâmpadas, pequenos motores e ventiladores de teto de dois locais diferentes do ambiente. Possui três diferentes pontos de conexão para seus condutores.
Ele permite, por exemplo, ligar a luz numa parede e desliga-la em outro interruptor que está em outra parede.
· Imagem
· Interruptor intermediario (four way)
O interruptor intermediário, também conhecido como four way é utilizado para ampliar o número de interruptores em um circuito paralelo. Ou seja, com ele é possível utilizar três, quatro, ou mais interruptores para ligar ou desligar uma mesma lâmpada!
· Imagem
· interruptor campainha (botão pulsador)
O pulsador nada mais é que um tipo de interruptor, aquele que geralmente é utilizado em campainhas de casas, apartamentos e prédios comerciais.
O pulsador nada mais é que um tipo de interruptor, aquele que geralmente é utilizado em campainhas de casas, apartamentos e prédios comerciais.
A grande vantagem de usar interruptores com pulsador é que é possível ligá-los em paralelo, independentes da quantidade de pulsadores e com apenas dois fios. Além disso, com essa facilidade, alguns pulsadores possibilitam programar vários comandos nos interruptores.
· Imagem
· Interruptor dimmer (variador de luminosidade)
O dimmer , também conhecido como variador de luminosidade, é um dispositivo que permite regular a intensidade do brilho da iluminação.
O dimmer reduz a tensão média da rede elétrica enviada para um dispositivo eletrônico. Desta maneira ele realiza o controle de potência do dispositivo ao qual ele está conectado. Além da iluminação, alguns dimmers também são utilizados para o controle de velocidade de ventiladores, liquidificadores e outros eletrônicos.
· Imagem
· Interruptor minuteria
A minuteria é um dispositivo elétrico que serve para temporizar o acionamento de lâmpadas e outras cargas, sendo mais comum mesmo a utilização em iluminação. Tem um funcionamento similar a um relé fotoelétrico, mas a temporização da carga é realizada pelo tempo e não pela quantidade de luz ambiente.
· Imagem
· Luminarias (receptaculo (plafonnier) e fluorescente)
· Plafonier
· Iluminação.
· Plafonier. Plafonier Branco. Plafonier de embutir. Plafonier de Plástico.
· Acessórios para Iluminação. Cúpula. Dimmer. Espelho para Interruptor. Lampião. Lanterna. Lanterna Indiana. Lanterna Japonesa. Lanterna Marroquina. Lanterna Porta-Vela. Lanternas Turcas. Mangueira Luminosa. Pisca-Pisca. Refletor.
·
· Luminarias fluorescentes
As lâmpadas fluorescentes funcionam de modo semelhante aos tubos de descarga de gás néon, possuem um par de elétrodos em cada extremo. O tubo de vidro é coberto com um material à base de fósforo. Este, quando excitado com radiação ultravioleta gerada pela ionização dos gases, produz luz visível.

· Imagem
· Tomadas
O que muda nas tomadas de um país para outro é o formato do encaixe que será conectado com o plugue dos aparelhos. Para que tudo funcione corretamente, equipamentos e tomadas precisam combinar. E mais uma vez os adaptadores são a solução mais fácil para não correr o risco de que nossos companheiros eletrônicos não funcionem.
As tomadas são classificadas da seguinte maneira: A, B, C, D, E, F, G, H, I, J, K, L, M, N e O. Cada tipo tem uma forma e quantidade de pinos. Na Europa, por exemplo, os tipos mais utilizados são o C e o F, ambos com dois pinos redondos. Nos Estados Unidos o mais comum é o tipo A ou B, com pinos chatos. Já no Brasil, o padrão é o tipo N, com três pinos redondos.
· Imagem de tipos de Tomadas
· Tomada padrão
· Home overlap
· Tomada com interruptor
· Tomada industrial
· Tomada piso
· Filtro de linha
· Caixas (retangulares, quadradas e ortogonais)
· Caixas retangulares
 O projeto de um sistema elétrico seguro e eficiente exige alguns itens essenciais, tais como uma caixa de luz. Trata-se dos produtos colocados nas paredes para receber tomadas e interruptores, cujo propósito é o armazenamento seguro dos fios.
· Caixas quadradas
,
· Caixa ortogonal
· Quadro de distribuição
Um quadro de distribuição é um equipamento elétrico destinado a receber energia elétrica de uma ou mais fontes de alimentação e distribui-las a um ou mais circuitos. ... Os disjuntores conforme vimos, servem para proteger os circuitos que alimentam as cargas em todo o ambiente (seja residencial ou comercial).
· Aparelhos de sinalização sonora (Cigarra e campainha)
· A campainha é um aparelho, que quando energizado emite um sinal sonoro ou ruído. Ela tem a finalidade de atrair a atenção ou chamar pessoas. ... Para se acionar uma campainha ou cigarra, utiliza-se um interruptor especial, que através do seu acionamento, restabelece a passagem de corrente elétrica no circuito
· Eletrodutos (eletrodutos e conduletes )
Eletrodutos, também chamados de conduítes, são dutos, que tem como objetivo proteger cabos e condutores que passam por uma camada subterrânea, protegendo melhor uma instalação elétrica, considerando que o local (subterrâneo) requer uma maior proteção.
Os eletrodutos protegem os condutores elétricos contra algumas influências externas, como choques mecânicos ou agente químicos, citando algumas. Em outros casos, podem proteger o meio de perigos de explosão ou de incêndio, que podem ser resultantes de faltas envolvendo condutores.
Eletrodutos rígidos
São tubos de aço sem costura, galvanizados a fogo e têm a função de suportar e proteger os fios e cabos de circuitos elétricos.
Eletrodutos curváveis
São os eletrodutos que pode ser dobrado com a mão, usando uma força razoável, mas sem qualquer outra ajuda.
Eletrodutos transversalmente elásticos
Eletrodutos transversalmente elásticos são geralmente de polietileno de alta densidade, e são aplicados em linhas embutidas, principalmente em prédios residenciais e comerciais.
Eletrodutos flexíveis
Os eletrodutos flexíveis podem ser metálicos, em geral constituídos por uma fita de aço enrolada em hélice, por vezes com uma cobertura impermeável de plástico, ou isolantes (de polietileno ou de PVC).
O condulete é uma caixa que tem como finalidade proteger os cabos elétricos e dar acesso à algumas partes dos cabos que estão dentro de eletrodutos em instalações elétricas. Os conduletes mais usados para a instalação são de sobrepor e de alumínio, divididos em dois tipos, o fixo e o múltiplo.
 Os conduletes fixos tem um o local para encaixe dos eletrodutos na qual é fixo ao corpo do condulete, portandodeve-se usar conduletes diferentes de acordo com a instalação que será feita.
 Já os conduletes múltiplos são mais prático de se utilizar, pois nele os encaixes para eletrodutos não são fixos. Existem cinco furos com rosca onde é possível rosquear conectores para colocação dos eletrodutos e para os furos que não forem ser usados, existem os tampões.
· FITA
· A fita isolante elétrica é produzida com base em materiais não-condutores da eletricidade e, por esse motivo, tem uma elevada utilidade no que respeita ao isolamento de fios elétricos e não-elétricos, servindo também para segurar cabos de iluminação.
·
· Conectores eletricos
· É um dispositivo eletromecânico que faz ligação eletrica entre condutores, concebido para eliminar ou reduzir fugas de corrente provocadas poremendas ou outros tipos de conexões. Sua função é unir (emendar) duas partes de um mesmo fio.
·
