Técnico em manutenção Industrial
	Disciplina: MSCA Automação Pneumática
	Turma: AOPI - 23

	Professor: Ronaldo Venâncio da Cruz
	Aluno :
	Data:
29/09/2021
Atividades Avaliativas
1. Converta:
150 bar = psi=
300 psi = kgf/cm²=
15 atm = psi=
195 lb/pol2 = bar=
3,5 kgf/cm2 = lb/pol2=
35 lb/pol2 = Kgf/cm2=
2- Calcular a área em cm² para uma pressão de 5,7 kgf/cm² e uma força de 1 tonelada.
3-Calcular o diâmetro do cilindro para uma pressão de 6 kgf/cm². utilizando uma força de 700 Kgf.

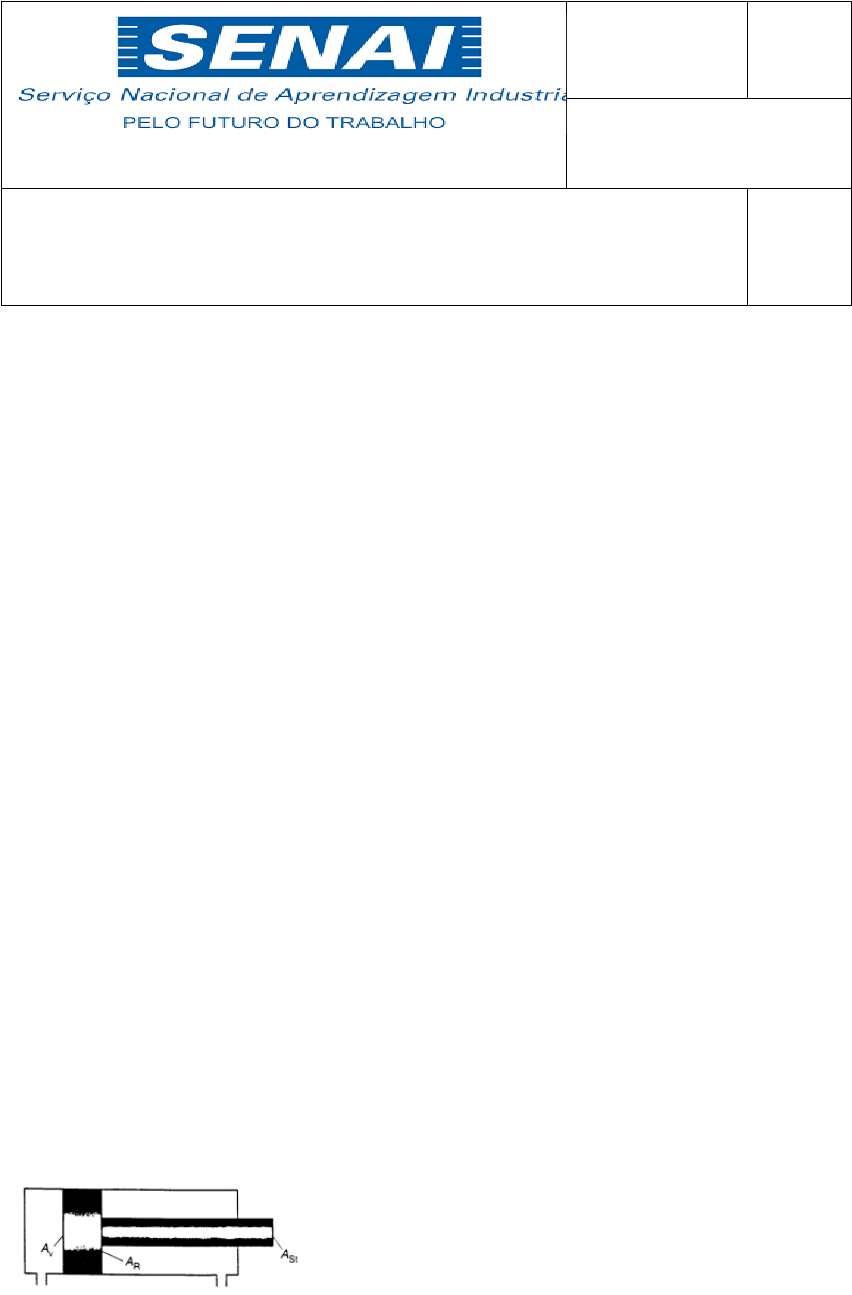

4- Exercícios Considerando o cilindro de dupla ação mostrado e dado as informações abaixo, calcule a força exercida pelo cilindro nos dois sentidos.

Diâmetro do êmbolo d1: 63 mm Diâmetro da haste d2: 20 mm
Pressão de trabalho: 6 bar
5- Determine a pressão de trabalho mínima em kgf/cm²
Esse cilindro deve elevar verticalmente uma massa de 800 Kgf.
Diâmetro do êmbolo d1 = 120 mm.
Diâmetro da haste d2 = 48 mm.

 6- Calcular o diâmetro de um cilindro, para um guincho, que possa levantar uma força =2000 kgf com uma pressão =60kgf/cm².
