Exercícios – Tensões e Deformações

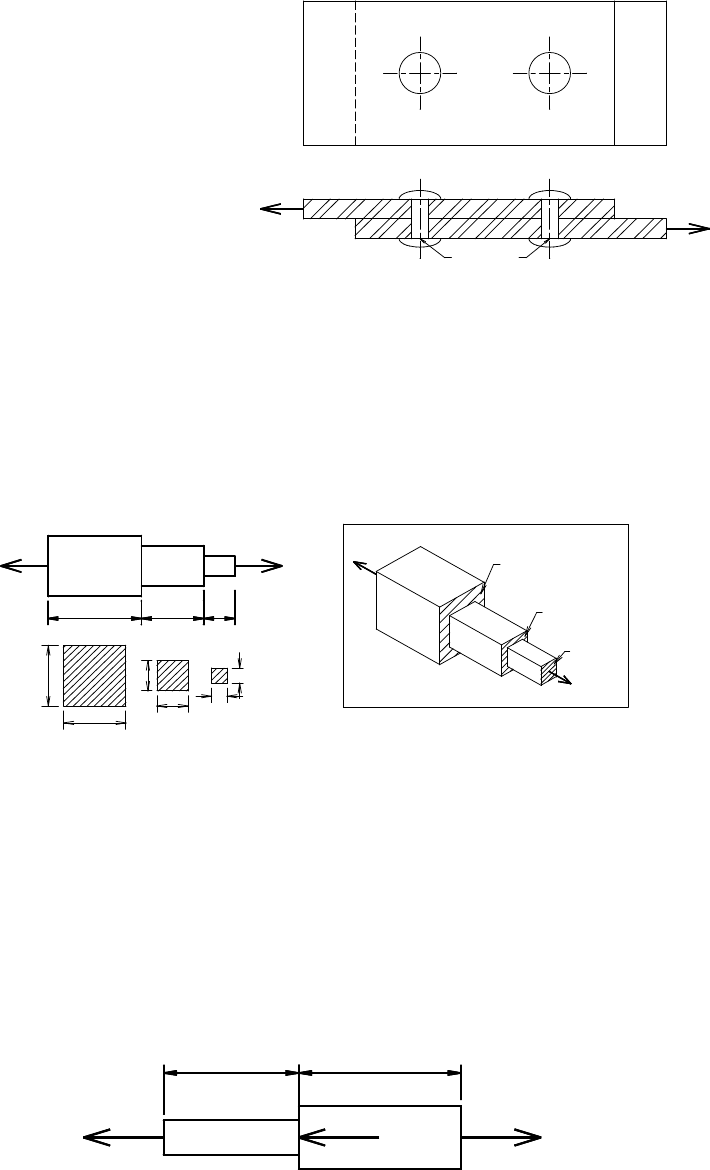

1. Duas barras de aço são ligadas
por dois rebites, como indicado na
figura. Se o diâmetro do rebite é 19
mm e a carga P = 120 kN, qual é a
tensão de cisalhamento nos rebites?

D=19 mm
120 kN
120 kN

Resposta: = 21,16 kN/cm2.

2. Determinar o valor de a, sabendo-se que a deformação total da peça não deve exceder a
 = 0,3 cm. Dados: P = 100 kN; E = 21.000 kN/cm2; L1 = 3 m; L2 = 2 m; L3 = 1 m.
Seções transversais: AB = 3a3a; BC = 2a2a; CD = aa.
P
3a
2a
3a
2a
a
a
P
A
L1 L2
B
L3
DC
A=(2a x 2a)
A= (a x a)
P
A=(3a x 3a)
P

Resposta: a = 1,71 cm.

3. A barra da Figura é constituída de 2 trechos: o trecho AB tem área de 10 cm2 e o trecho
BC tem área de 24 cm2 e é solicitada pelo sistema de forças indicado. Determinar as
tensões (), e as deformações específicas () de cada trecho, bem como o alongamento ()
total. Dado: E = 21 000 kN/cm2.
120 cm
80 kN
A
40 kN
100 cm
B
120 kN
C


Respostas: alongamento total total = 0,06667 cm
AB= 8 kN/cm2 BC= 5 kN/cm2 AB= 0,00038 BC= 0,00024
2


4. Um cabo de aço com 50 m de comprimento é submetido a uma tensão de tração
 = 12,3 kN/cm2. Sabendo-se que Eaço = 210 GPa e  = 11,7  10-6/ºC, pede-se determinar:
a. o alongamento do fio () em cm.
b. qual o aumento de temperatura (T =ºC) necessário para se obter o mesmo
alongamento?
Respostas:  = 2,93 cm T= 50,06º C


5. A viga da figura está apoiada no ponto A por meio de um pino com  = 12,5 mm de
diâmetro e sustentada no ponto B por meio de um cabo de aço com  =4 mm de diâmetro.
Ao se aplicar uma carga P no ponto C, o cabo sofre um alongamento de 0,2 cm.
Determinar a carga P e a tensão de cisalhamento no ponto do suporte A. Desprezar o peso
próprio da barra. Dado: Eaço=200 000 MPa.
Vista Frontal
Vista Superior
A
4 m
P
2 m
C B
2
m

Respostas: P = 3,77 kN A = 5,14 MPa.

6. Sabendo-se que o cabo de aço do exercício anterior possui coeficiente de Poisson
3,0 , determinar o diâmetro do cabo após a aplicação da carga P.
Resposta: f = 3,9988 mm

7. Uma barra com 2 m de comprimento e 10 cm2 de área da seção transversal alonga-se
0,8 mm ao ser-lhe aplicada uma força axial de tração de 80 kN. Determinar o módulo de
elasticidade do material da barra.
Resposta: E = 200 GPa
3

8. A barra rígida da figura é suportada por dois cabos de aço nos pontos A e B e submetida
a uma carga concentrada de 60 kN no ponto C. A área da seção transversal dos cabos é
2 cm2. O aço possui comportamento estrutural representado no gráfico tensão-deformação
ilustrado. Determinar o alongamento dos cabos A e B.
0,0021
0

(MPa)
420
escoamento

2.0 m 1.0 m 0.5 m0.5 m
P=60 kN
A B
2.
0
m
C


Respostas: mmA 0,1 e mmB 0,2
