Eletricidade e Magnetismo
Atividade Avaliativa para AV2 – Vale 2 pontos
1- Determine a intensidade da corrente elétrica quando t = 3 s na expressão: q(t) = 3t2 + 3t.

2- Considere que uma corrente de 5,0 A percorre um condutor durante 4,0 min. Diante disso
determine. Qual a quantidade de carga em coulombs e quantos elétrons passam através da seção
transversal do condutor nesse intervalo de tempo?

3- Ao trabalhar em um projeto elétrico um(a) engenheiro(a) decidiu usar um fusível de um circuito
elétrico que é um fio projetado para fundir, abrindo o circuito, se a corrente ultrapassar um certo
valor. Suponha que o material a ser usado em um fusível funda quando a densidade de corrente
ultrapassa 440 A/cm2. Que diâmetro do fio cilíndrico deve ser usado para fazer um fusível que limite
a corrente em 0,5A?

4- Considere a aplicação em uma instalação elétrica residencial que um fio condutor tem um diâmetro
de 1,0 mm, um comprimento de 2,0 m e uma resistência de 50 m. Qual é a resistividade do
material?

5- Suponha que um fio elétrico de cobre que tenha 3,0 mm de diâmetro e 5 metros de comprimento
seja utilizado na instalação de uma tomada em uma residência. Adotando a resistividade do cobre
igual a 1,7.10-8 Ω.m. Diante disso, calcule a resistência elétrica desse fio.

6- Um engenheiro(a) precisa usar na sua obra quanto ao projeto elétrico um fio de 4 m de
comprimento e 6 mm de diâmetro tem uma resistência de 15 mΩ. Uma diferença de potencial de
23 V é aplicada entre suas extremidades. (a) Qual é a corrente no fio? b) Calcule a resistividade do
material do fio. C) Qual o módulo da densidade de corrente?

7- Na utilização de um projeto de um equipamento eletrônico foi usado a seguinte especificação para
determinado fio de Nicromo (uma liga de níquel, cromo e ferro comumente usada em elementos
de aquecimento) tem um comprimento de 1,0 m e área da seção transversal de 1,0 mm2. Ele
transporta uma corrente de 4,0 A quando uma diferença de potencial de 2,0 V é aplicada entre os
seus extremos. Calcular a condutividade  do Nicromo.

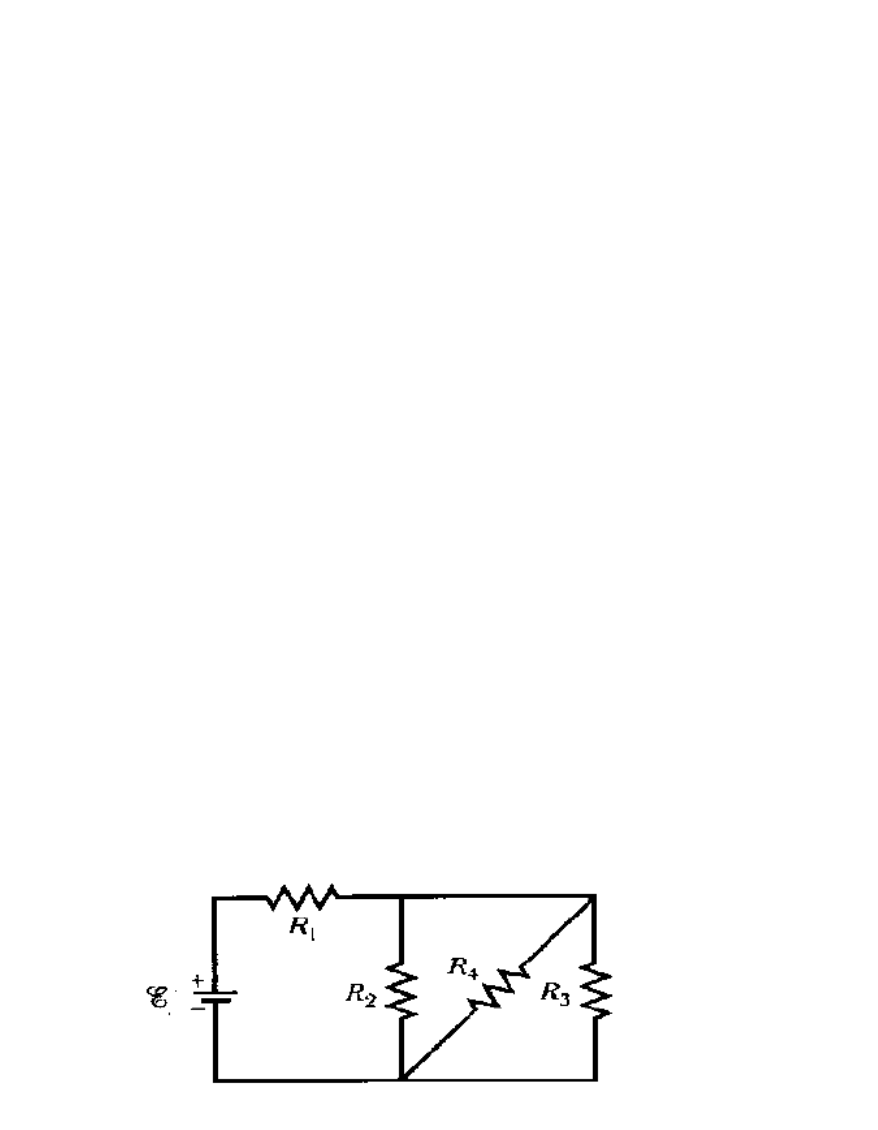

8- Considere o circuito na figura abaixo, qual é a resistência equivalente do circuito elétrico mostrado?
(b) Qual é a corrente em fornecida pela fonte? R1 = 100 , R2 = R3 = 50 , R4 = 75  e  = 6,0 V;
suponha a bateria ideal.






9 – Use o circuito da figura abaixo e calcule a diferença de potencial através de R2, supondo  = 12 V,
R1 = 3,0 , R2 = 4,0 , R3 = 5,0 .

10 - Usando a lei de Kirchhorff no circuito abaixo, calcule as intensidades das correntes i1, i2 e i3, em
ampères:
