05-03-2016
1






Sumário
Unidade I – MECÂNICA
3- Mecânica de fluidos
- Lei fundamental da hidrostática ou Lei de Stevin.
- Vasos comunicantes – Equilíbrio de dois líquidos não miscíveis.
- Relação entre as pressões de dois pontos, ao mesmo nível, cada um pertencente a
seu líquido.
- Pressão atmosférica – Experiência de Torricelli.
- Manómetros e barómetros.
23/02/2016






Mecânica Lei fundamental da hidrostática

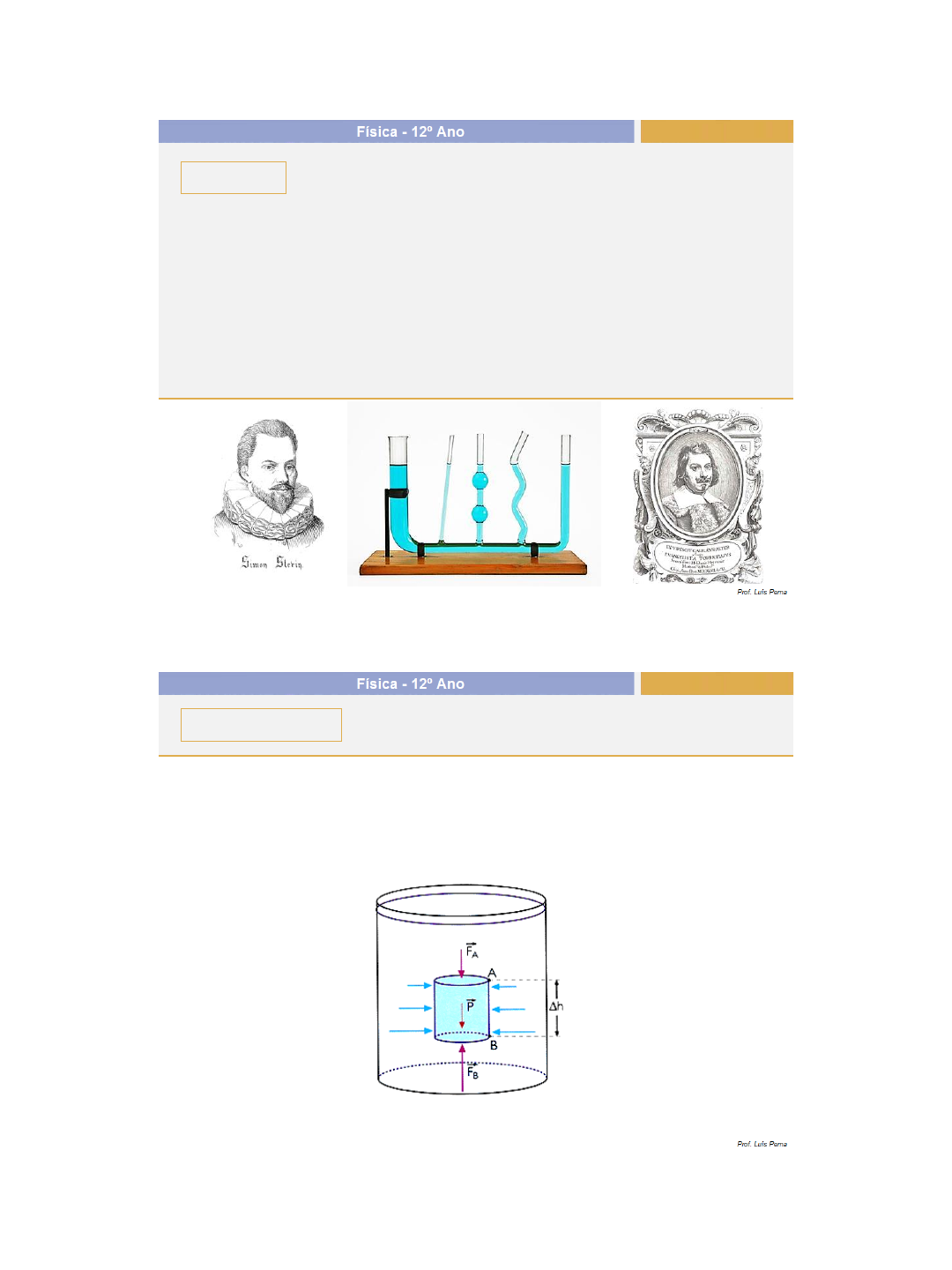

• Considere-se um fluido homogéneo e seja esse fluido um líquido, nele
vamos admitir a existência de uma porção cilíndrica do líquido, com uma
altura h e área da base S.
23/02/2016
http://www.google.pt/url?sa=i&rct=j&q=lei+de+stevin&source=images&cd=&cad=rja&docid=0S04bFSH8_1POM&tbnid=HRhYRe-XIVmKkM:&ved=0CAUQjRw&url=http://www.mundoeducacao.com.br/fisica/consequencias-lei-stevin.htm&ei=_SMRUcGJA8S1hAfL94HgDQ&bvm=bv.41867550,d.ZG4&psig=AFQjCNHLuuEQLBcwLPmOAAbZn3OxrlAkuQ&ust=1360164199385471
05-03-2016
2






Mecânica Lei fundamental da hidrostática
• As forças de pressão com direção horizontal, isto
é, perpendiculares às faces laterais do cilindro,
exercidas pelo fluido circundante anulam-se
mutuamente.
BA FF

e
P

• As forças com direção vertical, isto é, as forças
 perpendiculares às bases do cilindro,
exercidas pelo fluido circundante e o peso ,
também se anulam.
• Assim, a força resultante sobre o cilindro é nula, uma vez que o líquido se
encontra em repouso.
23/02/2016






Mecânica Lei fundamental da hidrostática



Como m = ρ V e
V = S h vem,


Se dividirmos tudo por S vem,
0

 PFF BA – FA – P + FB = 0

 FB = FA + P
P = mg =  g V =  g S h
S
ρ g S Δh
S
F
S
F AB 
ρ g Δhpp AB  ρ g ΔhΔp ou
23/02/2016
FB = FA +  g S h
05-03-2016
3






Mecânica Lei fundamental da hidrostática
Lei fundamental da hidrostática ou Lei de Stiven – A diferença de pressão
entre dois pontos de um fluido em equilíbrio depende da massa volúmica
do fluido e é proporcional ao desnível h entre os referidos pontos.

 Da Lei fundamental da hidrostática pode concluir-se que a pressão num
líquido:

1. aumenta com a profundidade;
2. é a mesma em todos os pontos que estiverem à mesma
profundidade.
ρ g Δhpp AB  ρ g ΔhΔp ou
23/02/2016






Mecânica
Vasos comunicantes – Equilíbrio de dois líquidos não
miscíveis
• Consideremos dois líquidos A e B não miscíveis, de massa volúmica A e B.
O líquido de maior densidade é o que fica em contacto com o fundo do
recipiente, logo,
23/02/2016
B > A
05-03-2016
4






Mecânica
Vasos comunicantes – Equilíbrio de dois líquidos não
miscíveis
 Como,
 pD = pC

 seja p0 a pressão atmosférica.
 Então,
 pD = p0 + A g hA
 pC = p0 + B g hB

 igualando estas duas expressões vêm:

p0 + A g hA = p0 + B g hB

A hA = B hB
23/02/2016






Mecânica
Vasos comunicantes – Equilíbrio de dois líquidos não
miscíveis






A análise da expressão permite verificar:
 1 – A  B, logo as superfícies não se encontram ao mesmo nível.
 2 – a superfície livre do líquido de menor massa volúmica encontra-se a
nível superior.
A hA = B hB
23/02/2016
05-03-2016
5






Mecânica
Relação entre as pressões de dois pontos, ao mesmo
nível, mas pertencentes cada um a seu líquido
• Observemos a figura seguinte, em que temos agora dois pontos, E e F, ao
mesmo nível, mas pertencentes cada um a seu líquido.
pD = pE + A g h
pC = pF + B g h

pC = pD
23/02/2016






Mecânica
Relação entre as pressões de dois pontos, ao mesmo
nível, mas pertencentes cada um a seu líquido
Igualando as expressões anteriores vem:

pE + A g h = pF + B g h
pE – pF = B g h – A g h
pE – pF = g h (B – A)

como,
 B > A

Então pode concluir-se que:

 pE > pF
23/02/2016
05-03-2016
6






Mecânica Pressão atmosférica
• Evangelista Torricelli foi quem pela primeira vez, evidenciou a existência da
pressão exercida pelo ar (pressão atmosférica), através da via experimental.
(1608 - 1647)
23/02/2016
h = 76 cm Hg ao nível das águas do mar






Mecânica Experiência de Torricelli
23/02/2016
http://pt.wikipedia.org/wiki/It%C3%A1lia
05-03-2016
7






Mecânica Experiência de Torricelli
• Da experiência de Torricelli conclui-se que a pressão, que
a atmosfera exerce na superfície do líquido, é equilibrada
pela pressão exercida pela coluna de mercúrio.

 pA = patm e pB =  g h
Como,
pA = pB  patm =  g h

23/02/2016
Admite-se como nula a pressão no ponto O, pois considera-se desprezável a
pressão do vapor de mercúrio que ali se forma, porque o Hg é muito pouco
volátil.






Mecânica Pressão atmosférica
Como,
 = 13,6 x 103 kg/m3

patm =  g h

patm = 13,6 x 10
3 x 9,8 x 0,76 = 1,013 x 105 Pa

A pressão atmosférica, ao nível do mar, é equivalente
à pressão exercida, na sua base, por uma coluna de
mercúrio de 76 cm de altura.

Esta pressão é no SI, igual a 1,013 x 105 Pa.

Este valor é conhecido como 1 atmosfera (1 atm).
23/02/2016
05-03-2016
8






Mecânica Manómetros e barómetros
• O aparelho mais simples que mede a pressão é o
manómetro de tubo aberto.

A extremidade que queremos medir está à pressão
p, e a outra à pressão atmosférica p0.
As pressões em A e B são:

pA = p +  g h1

 pB = p0 +  g h2

23/02/2016






Mecânica Manómetros e barómetros
• Como ambas as pressões se referem a pontos
situados na mesma superfície horizontal:

 pA = pB

 p +  g h1 = p0 +  g h2
 p – p0 =  g (h2 – h1) =  g h

 A diferença de pressão p – p0 é denominada pressão
manométrica e é diretamente proporcional ao
desnível do líquido.
23/02/2016
05-03-2016
9






Mecânica Manómetros e barómetros
• O ar exerce sobre a Terra uma força chamada pressão atmosférica.
Ela não é constante e varia de acordo com a temperatura e a
altitude. Para a sua medição utiliza-se o barómetro de mercúrio.
23/02/2016






Mecânica Manómetros e barómetros
• O barómetro de mercúrio como já vimos é
constituído por um tubo de vidro cheio de mercúrio
e invertido num vaso que contém mercúrio
(experiência de Torricelli).

Facilmente se concluí que:

pA =  g (y2 – y1)  pA =  g h

23/02/2016
05-03-2016
10






TPC
• Fazer exercícios da APSA 17 que que ficarem por fazer.
