Quando nos referimos ao desenho técnico desenvolvido com o auxílio de computadores, é imprescindível tratar também das normativas que orientam esse tipo de desenho. Como maneira de padronizar a leitura dos projetos, existem normativas específicas para esse fim, de modo a orientar quem irá executar o projeto. Sendo assim requer um bom nível de detalhamento e informações, para que a execução seja o mais fiel possível ao proposto no desenho.

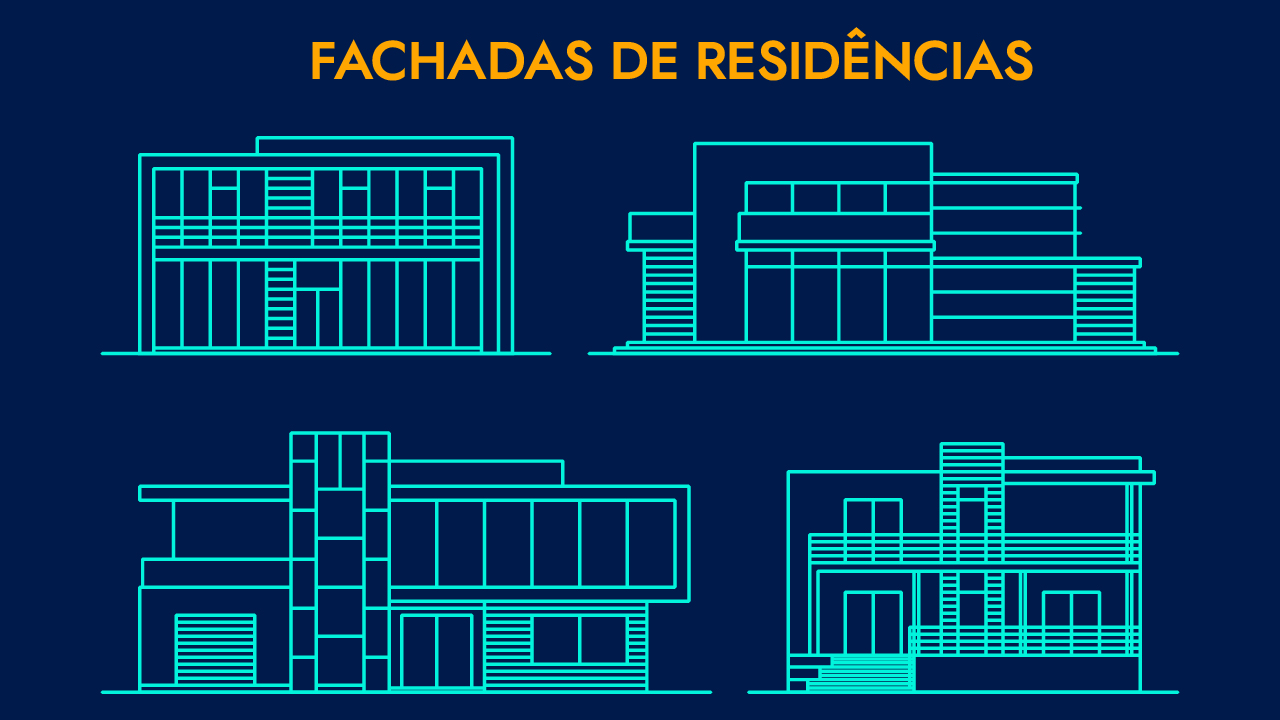

Analisando a imagem a seguir, é possível ver o desenho de algumas fachadas de residência, feitas por meio de um programa de computador, porém, sem utilizar muitos recursos deste e sem a aplicação de conceitos de desenho técnico.
Você consegue enxergar as melhorias que podem ser feitas na apresentação do desenho ao aplicar as normas de desenho técnico com o auxílio de programas de computador? Quais são elas?
Respostas
SJ ESTUDOS
há 2 anos
Resposta: As espessuras das linhas poderiam estar diferenciadas, conforme o tipo de material e a distância que estão sendo visualizadas.
- Poderiam ser aplicadas hachuras no desenho, de modo a representar materialidade.
- Os desenhos deveriam estar inseridos em pranchas de tamanho padrão (A0, A1, A2), com as bordas correspondentes.
- Poderiam ser inseridas cotas, as quais são fundamentais para o dimensionamento do desenho.
- A inclusão de textos explicativos auxiliaria no entendimento dos materiais, assim como de suas descrições.
- O desenho poderia estar em uma escala pré-determinada, a qual permite uma medição correta por meio de escalímetro.
