FÍSICA 2: SEMANA 7
Conteúdo: Dilatação Térmica dos Sólidos
Próxima semana: Dilatação Térmica dos Líquidos

QUESTÕES TRADICIONAIS

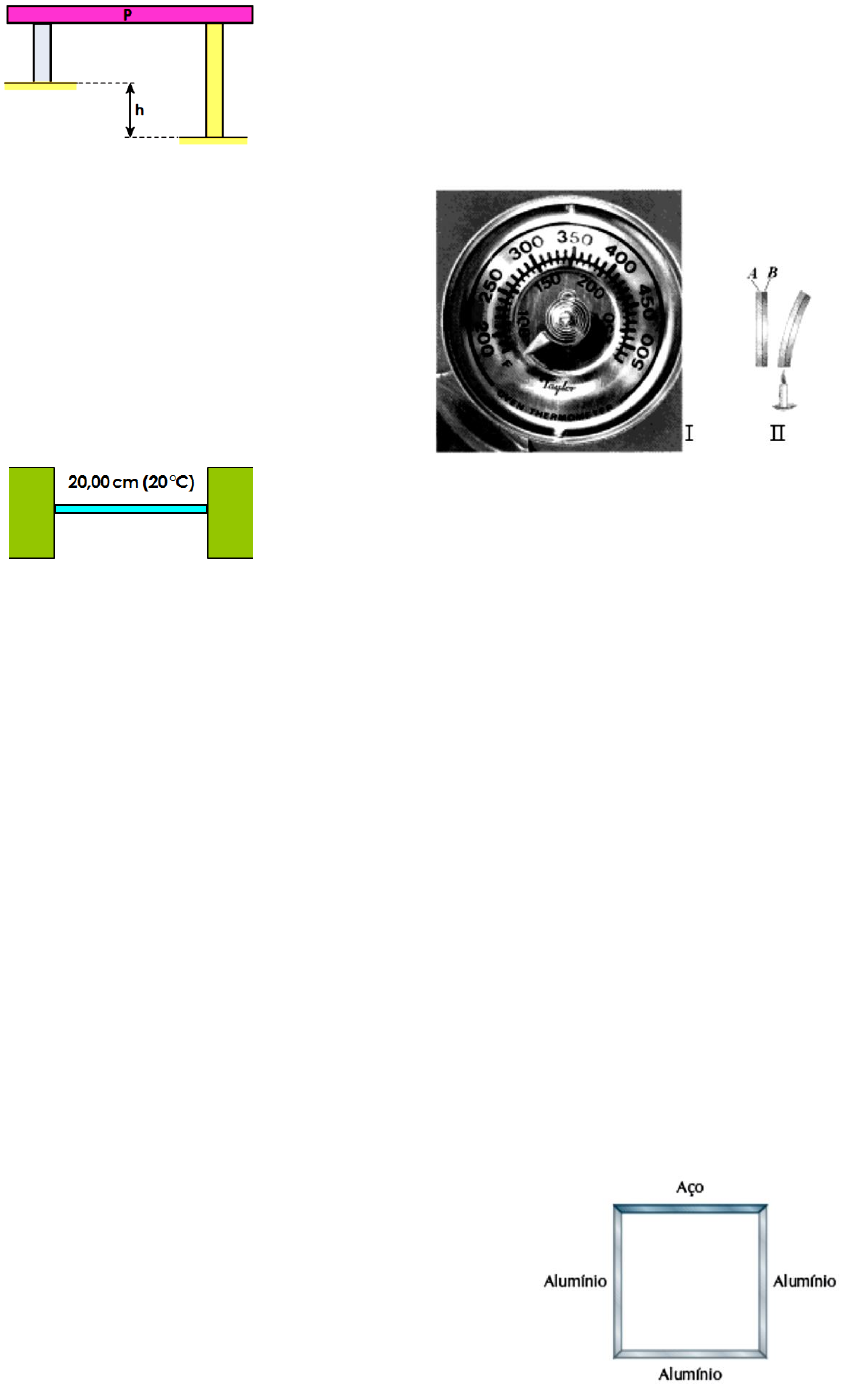

1. 1. Uma plataforma P foi apoiada em duas colunas, conforme a figura a seguir:



Devido a um desnível do terreno, para manter a plataforma sempre na horizontal a
qualquer temperatura, foi preciso fazer uma das colunas de concreto e a outra de ferro.
Qual o valor do desnível h, sabendo-se que a maior coluna é de concreto e mede 7,8
m a 0 °C?
Dados: αconcreto = 12 · 10–6 °C–1;
αferro = 13 · 10–6 °C–1.
A) 0,60 m
B) 0,80 m
C) 0,50 m
D) 0,70 m
E) 0,90 m

2. Uma lâmina metálica plana de 20 cm de comprimento está inicialmente a 200C e
tem suas extremidades presas. Aquecendo-se a lâmina até 1000C, observa-se que
esta descreve um arco de circunferência de 1 rad e raio igual a 20,32 cm.

Qual o coeficiente de dilatação linear da lâmina em unidades de 10-4 0C?
A) 2
B) 4
C) 6
D) 10
E) 8

3. Um disco circular de ferro, cuja área vale 100 cm2, ajusta-se exatamente numa
cavidade praticada num bloco de cobre, estando ambos a 0 0C. Determine a área da
coroa circular vazia quando o conjunto estiver a 100 oC. Os coeficientes de dilatação
linear do ferro e do cobre valem respectivamente 10x10-6 oC-1 e 16x10-6 oC-1.
A) 0,11 cm2
B) 0,12 cm2
C) 0,20 cm2
D) 0,32 cm2
E) 0,52 cm2

4. Uma barra de estanho tem a forma de um prisma reto de base 4 cm2 e comprimento
1 m à temperatura de 68 oF. Qual será o volume dessa barra, em cm3 , à temperatura
de 518 oF? Considere o coeficiente de dilatação linear do estanho  = 2010-6

oC-1.
A) 442
B) 452
C) 406
D) 485
E) 430

5. Neste sábado, começa a maior, mais famosa e mais esperada competição do
ciclismo mundial, o Tour de France. (...) Do dia 2 ao dia 24 de julho, os ciclistas vão
encarar as grandes montanhas francesas e as mais belas paisagens em busca da tão
sonhada camisa amarela. (...) Serão vinte e duas etapas - nove planas, uma de alta
montanha, nove de montanha e duas de relógio individual - e 3.519 km percorridos ao
longo de todo o território francês, uma média de 167,5 km pedalados por dia.
Fonte: http://espn.uol.com.br/noticia/610082_equipes-favoritos-camisas-e-
curiosidades-saiba-tudo-sobre-o-tour-de-france-2016, acessado em 15 de julho de
2016. (Adaptado)

Ao longo dessa competição, um ciclista viaja por diversos locais, onde ele e sua
bicicleta experimentam as mais diferentes temperaturas. Desejando um melhor
desempenho aerodinâmico na prova, um atleta analisa o comportamento geométrico
dos raios (barras cilíndricas maciças) disponíveis para instalar nas rodas de sua
bicicleta, com a variação de temperatura. Em seu experimento, dois raios de alumínio,
A e B, de comprimentos L e 2L e diâmetros 4r e 2r, respectivamente, são aquecidos
até a mesma temperatura, a partir de uma mesma temperatura inicial. A razão entre o
aumento de volume do raio A com respeito ao raio do tipo B é
A) 1:1
B) 1:2
C) 2:1
D) 1:4
E) 4:1



QUESTÕES CONTEXTUALIZADAS

6. O coeficiente médio de dilatação térmica linear do aço é 1,2 x10–5°C–1. Usando
trilhos de aço de 8,0 m de comprimento, um engenheiro construiu uma ferrovia
deixando um espaço de 0,50 cm entre os trilhos, quando a temperatura era de 28 °C.
Num dia de sol forte os trilhos soltaram-se dos dormentes. Qual dos valores abaixo
corresponde à mínima temperatura que deve ter sido atingida pelos trilhos?
A) 100 °C
B) 50 °C
C) 80 °C
D) 90 °C
E) 60 °C

7. (ENEM) A dilatação dos materiais em função da variação da temperatura é uma
propriedade física bastante utilizada na construção de termômetros (como o ilustrado
na figura I) construídos a partir de lâminas bimetálicas, como as ilustradas na figura II,
na qual são indicados os materiais A e B — antes e após o seu aquecimento.



Com base nas leis da termodinâmica e na dilatação de sólidos sob a influência de
temperatura variável, conclui-se que
A) a lâmina bimetálica se curvará para a direita, caso o coeficiente de dilatação linear
do material B seja maior que o coeficiente de dilatação linear do material A,
B) a substância utilizada na confecção do material A é a mesma usada na confecção
do material B.
C) a lâmina se curvará para a direita, independentemente do tipo de material usado em
A e B.
D) o coeficiente de dilatação dos materiais é uma função linear da variação da
temperatura.
E) o coeficiente de dilatação linear é uma grandeza negativa.

8. Uma chapa de aço que está, inicialmente, à temperatura ambiente (25 °C) é
aquecida até atingir a temperatura de 115 °C. Se o coeficiente de dilatação térmica
linear da chapa é igual a 11 · 10–6 K–1, sua área aumentou, por causa do aquecimento,
aproximadamente:
A) 0,02%
B) 0,001%
C) 0,1%
D) 0,2%
E) 0,01%

9. Um paralelepípedo a 10 °C possui dimensões iguais a 10 cm × 20 cm × 30 cm,
sendo constituído de um material cujo coeficiente de dilatação térmica linear é 8,0 · 10–
6 °C–1. Quando sua temperatura aumenta para 110 °C, o acréscimo de volume, em
cm3, é:
A) 144
B) 72,0
C) 14,4
D) 9,60
E) 4,80

10. Um quadrado foi montado com três hastes de alumínio (αAl = 24x10-6 oC-1) e uma
haste de aço (αAço = 12x10-6 oC-1), todas inicialmente à mesma temperatura. O
sistema é, então, submetido a um processo de aquecimento, de forma que a variação
de temperatura é a mesma em todas as hastes.

Podemos afirmar que, ao final do processo de aquecimento, a figura formada pelas
hastes estará mais próxima de um:
A) quadrado.
B) retângulo.
C) losango.
D) trapézio retângulo.
E) trapézio isósceles.



QUESTÕES ESPECÍFICAS

11. Em dias com grandes variações de temperatura, um fenômeno curioso pode
ocorrer em alguns copos de vidro: racham, quebram ou explodem sem nenhum
impacto ou queda. Com base nas propriedades térmicas do vidro utilizado na
fabricação do copo, uma explicação para esse fenômeno é
A) a baixa condutividade térmica.
B) a alta condutividade térmica.
C) o calor específico alto.
D) o baixo ponto de fusão.
E) o alto ponto de fusão.

12. Um sólido sofre um acréscimo de 1% do seu volume ao passar de 10°C para
110°C. Seu coeficiente de dilatação linear vale:
A) 0,33 · 10–4 °C–1
B) 2,0 · 10–4 °C–1
C) 3,0 · 10–4 °C–1
D) 0,5 · 10–4 °C–1
E) 1,0 · 10–4 °C–1

13. Uma peça sólida tem uma cavidade cujo volume vale 8 cm3 a 20 °C. A
temperatura da peça varia para 920 °C e o coeficiente de dilatação linear do sólido (12
· 10–6 °C–1) pode ser considerado constante. A variação percentual do volume da
cavidade foi de:
A) 1,2%
B) 2,0%
C) 3,2%
D) 5,0%
E) 12%

14. Considere uma chapa metálica, de material homogêneo, com a forma de um
quadrado e tendo um orifício circular. Se a chapa for aquecida de modo uniforme e o
seu lado aumentar de 1%, então a área do orifício:

A) aumentará de 1%
B) diminuirá de 1%
C) aumentará de 2%
D) diminuirá de 2%
E) permanecerá a mesma.

15. Uma barra de coeficiente de dilatação α = 5π x 10-4 ºC-1, comprimento 2,0 m e
temperatura inicial de 25 ºC está presa a uma parede por meio de um suporte de
fixação S. A outra extremidade da barra B está posicionada no topo de um disco de
raio R = 30 cm. Quando aumentamos lentamente a temperatura da barra até um valor
final T, verificamos que o disco sofre um deslocamento angular Δθ = 30º no processo.
Observe a figura a seguir:



Supondo que o disco rola sem deslizar e desprezando os efeitos da temperatura sobre
o suporte S e também sobre o disco, calcule o valor de T.
A) 50 ºC
B) 75 ºC
C) 125 ºC
D) 300 ºC
E) 325 ºC
QUESTÕES APROFUNDADAS

16. Para ilustrar a dilatação dos corpos, um grupo de estudantes apresenta, em uma
feira de ciências, o instrumento esquematizado na figura acima. Nessa montagem,
uma barra de alumínio (Coeficiente de dilatação linear do alumínio: 2 x 10-5 oC-1) com
30 cm de comprimento está apoiada sobre dois suportes, tendo uma extremidade
presa ao ponto inferior do ponteiro indicador e a outra encostada num anteparofixo. O
ponteiro pode girar livremente em torno do ponto O, sendo que o comprimento de sua
parte superior é 10 cm e, o da inferior, 2 cm.



Se a barra de alumínio, inicialmente à temperatura de 25 oC, for aquecida a 225 oC, o
deslocamento da extremidade superior do ponteiro será, aproximadamente, de
A) 1 mm.
B) 3 mm.
C) 6 mm.
D) 12 mm.
E) 30 mm.

17. Um fio metálico de diâmetro desprezível é usado como termômetro e tem a forma
de um arco de círculo de 2 rad. A peça é presa por uma das extremidades a um
cilindro de boa isolação térmica, conforme a figura. Após uma variação de temperatura
de 100 ºC, o metal aumenta de tamanho, conforme ilustrado pela linha tracejada,
correspondendo a um acréscimo de um ângulo de 0,04 rad.

Com base nessas informações, mostra-se que o coeficiente de dilatação linear do
metal é, em ºC–1
A) 2×10–4
B) 4×10–4
C) 8×10–4
D) 12×10–4
E) 6x10-4

18. Uma chapa quadrada, feita de um material encontrado no planeta Marte, tem área
A = 100,0 cm2 a uma temperatura de 100oC. A uma temperatura de 0,0oC, qual será a
área da chapa em cm2? Considere que o coeficiente de expansão linear do material é
α = 2,0.10-3 oC-1.
A) 74,0
B) 64,0
C) 60,0
D) 54,0
E) 44,0

19. Deseja-se fechar um furo de 24,95 cm2 de área, no centro de um disco de
magnésio, com um disco de 25,05 cm2 de alumínio. Para tal, pode-se aquecer o disco
de magnésio e resfriar o disco de alumínio e, em seguida, colocar o disco no furo.
Assuma que, em módulo, as variações de temperatura a que são submetidos o
alumínio e o magnésio são iguais, e que os coeficientes de dilatação linear deles
também são iguais ( = 25.106 oC1). Determine o módulo do inteiro mais próximo
que representa a menor variação de temperatura necessária para colocar o disco de
alumínio no furo do disco de magnésio.

20. Uma placa de alumínio, de espessura desprezível, quando comparada às suas
outras dimensões, tem comprimento igual a 20 cm e largura igual a 10 cm, quando
sua temperatura é t = 20 °C. À temperatura de 70 °C a área da placa é igual a 200,48
cm2. A partir dessas informações, pode-se afirmar, corretamente, que um bloco cúbico,
feito com o mesmo tipo de alumínio, de aresta igual a 10 cm à temperatura de 20 °C,
terá, à temperatura de 70 °C, volume igual a:
A) 1003,60 cm3
B) 1006,30 cm3

C) 1002,40 cm3

D) 1004,20 cm3
E) 1005,30 cm3


GABARITO
06 07 08 09 10
C D D C E
11 12 13 14 15
A A C C B
16 17 18 29 20
C A B 40oC A
