Letícia Huguenin
Saúde do Adulto
Noções Básicas de Eletrocardiograma
ELETRICIDADE E CORAÇÃO
Existem 3 grupos de células fundamentais para o desempenho
da atividade cardíaca:
▪ Células marca-passo:
✓ Função de automatismo, produzindo o
estímulo elétrico
✓ Capazes de gerar eletricidade
espontaneamente → dotadas de
automatismo
✓ Não precisam de nenhum estímulo para
gerar energia elétrica

▪ Células especializadas na condução elétrica:
✓ Conduzem a energia elétrica gerada no
coração
✓ Transporta energia gerada pelas células
marca-passo até o músculo cardíaco

▪ Fibras musculares contráteis:
✓ Responsáveis pela função de bomba
✓ Transformar energia elétrica em mecânica
para realizar contração
ECG: capta energia que é transportada pelo coração, através
de eletrodos, e transforma em ondas

ANATOMIA DO CORAÇÃO
Localização:
▪ Retroesternal
▪ Um pouco desviado para o tórax esquerdo
▪ Discretamente girado para trás e para esquerda
Dessa forma, na parte mais anterior encontram-se as
cavidades direitas e na parte posterior as cavidades esquerdas
✓ Anterior: VD e AD
✓ Posterior: VE e AE





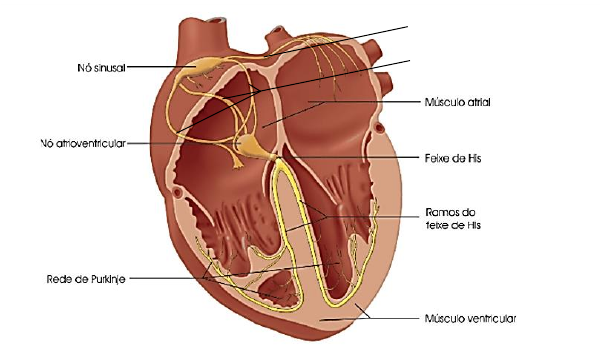

CONDUÇÃO ELÉTRICA DO CORAÇÃO
LEMBRAR: qualquer célula do coração pode ser automatizada,
porém somente as células do nó sinusal consegue emitir
eletricidade com maior frequência, ou seja, dispara mais vezes
por minuto Por isso, em condições normais, o marca-passo
natural é o nó sinusal
Localização do nó sinusal: porção superior e posterior do átrio
direito, próximo a desembocadura da veia cava superior

Estímulo nasce no nó sinusal e é transportando dentro do átrio
direito pelos três feixes internodais
Feixes internodais → liga o nó sinusal ao nó atrioventricular
Estímulo elétrico desce pelo átrio, realizando a despolarização
e, por consequência, a contração atrial
Da mesma forma., existe um feixe, chamado de feixe de
Bachmann, que vai para o lado esquerdo para realizar a
despolarização e contração atrial
Feixe de Bachmann → sai do nó sinusal e vai em direção ao
átrio esquerdo para realizar a despolarização e,
consequentemente, a contração atrial
Uma vez que o átrio foi despolarizado e contraiu, o estímulo
chega no nó atrioventricular
Localização do nó atrioventricular: assoalho entre o átrio e o
ventrículo direito
Após o nó atrioventricular, o estímulo segue pelo feixe de His,
que se divide em ramo esquerdo e ramo direito
Por fim, o estímulo chega até as fibras de Purkinge
Feixes Internodais
Feixe de Bachmann
Pelas fibras de Purkinge, o estímulo chega até as células
musculares cardíacas para realizar a despolarização e, por
consequência, a contração ventricular

RESUMO DA CONDUÇÃO




















VELOCIDADE DA CONDUÇÃO
Células especializadas em condução elétrica são consideradas
especializadas porque elas são capazes de transportar energia
elétrica em alta velocidade
Quando a energia sai do nó sinusal, a velocidade é
relativamente baixa, sendo em cm/s
À medida que chega nos feixes internodais, a velocidade
aumenta, passando a ser em m/s
No entanto, ao chegar no nó atrioventricular a velocidade
desacelera, voltando a ser cm/s
RESUMO: nasce lento, ganha velocidade, torna-se lento
novamente no nó atrioventricular

A partir do nó atrioventricular, a velocidade vai aumentando
novamente pelos feixes de His, até chegar à velocidade
máxima nas fibras de Purkinge








IMPORTANTE:
✓ No nó atrioventricular há uma desaceleração no
transporte da energia


NÓ SINUSAL (NSA)
▪ Localização: subepicárdica na porção posterior do
átrio direito
▪ Células P de condução lenta: originam o impulso
elétrico
▪ Em 60% dos casos, o NSA é irrigado pela artéria
coronária direita
o Exemplo prático: infarto de coronária à
direita
✓ Paciente apresentará bradicardia
✓ Coronária ocluída, impede que o
nó sinusal emita os impulsos da
maneira correta
▪ Disfunção NSA: bradicardia, pausas, bloqueios, morte
súbita

NÓ ATRIOVENTRICULAR (NAV)
A condução lenta do NAV ocorre por dois motivos:
1. Anatomia:
▪ Feixes precisam perfurar o assoalho
atrioventricular
▪ Ao perfurar, ocorre enovelamento das
fibras elétricas
▪ Esse enovelamento, por si só, já diminui um
pouco a velocidade de condução

2. Formação celular:
▪ Células de condução lenta
Nó sinusal
Feixes
Internodais
Feixes de
Bachmann
Nó
atrioventricular
Feixe de His
ramo direito
Feixe de His
ramo esquerdo
Fibras de
Purkinge
Fibras de
Purkinge
Fisiologicamente, esse atraso é importante por dois motivos:
1. Aumenta tempo de enchimento ventricular
✓ Proporciona mais tempo de enchimento
ventricular para que uma maior quantidade
de sangue chegue aos ventrículos e, assim,
melhora a performance cardíaca

2. Proteção contra arritmias atriais
✓ Permite filtrar batimentos atriais anormais e,
assim, impedir que ocorra fibrilação atrial e
arritmias → mecanismo de proteção
A irrigação do nó atrioventricular ocorre em 90% dos casos
pela artéria coronária direita

CONCEITOS FUNDAMENTAIS
▪ O coração é capaz de produzir energia elétrica.
▪ A energia elétrica pode ser captada na superfície do
corpo por eletrodos.
▪ A energia captada pode dar informações sobre a
anatomia e o funcionamento do coração

POTENCIAL DE REPOUSO
Primeiro, é importante entender que o coração é capaz de
produzir energia elétrica
Uma célula em repouso é considerada uma célula polarizada

Célula em repouso = polarizada






Meio intracelular: muito potássio
Meio extracelular: muito sódio
Como existe muitos maios íons de sódio que de potássio, de
forma relativa, o meio extracelular é positivo e o meio intra
celular é negativo
Quando o galvanômetro, aparelho que mede a diferença de
voltagem entre dois pontos, é colocado no meio extracelular
e no meio intracelular haverá uma diferença de potencial
medida em -90mV em REPOUSO
▪ Potencial de repouso: -90mV
▪ Célula Polarizada: Negativo no intracelular, positivo no
extracelular

POTENCIAL DE AÇÃO
Potencial de ação das células contráteis (fibras de
Purkinge)

▪ FASE 0
Quando ocorre um estímulo elétrico chega até uma célula em
repouso (polarizada), haverá a abertura rápida dos canais de
sódio
Por difusão o sódio entra na célula (do meio extracelular para
o intracelular), tornando o meio intracelular positivo
Logo, o potencial de ação, que era -90mV, torna-se positivo
A partir desse momento, a célula é chamada de despolarizada,
uma vez que as cargas estão invertidas
▪ FASE 1
Canais de sódio se fecham e abrem-se os canais de potássio
Logo, o potássio sai do meio intracelular para o meio
extracelular
Sendo assim, a célula vai deixando se ser positiva e
aproximando-se do zero (0mV)
▪ FASE 2
O potássio continua saindo, no entanto, os canais de cálcio se
abrem
Sendo assim, o potássio (+) sai e o cálcio (+) entra → os íons
se contrabalanceiam
Fase do platô
▪ FASE 3
Canais de cálcio se fecham e o potássio continua saindo,
fazendo com que a célula volte a ficar negativa
▪ FASE 4
Célula vai voltando a ficar negativa, chegando novamente ao -
90mV
Nesse instante, a célula é chamada de CÉLULA
REPOLARIZADA, uma vez que o intracelular é negativo e o
extracelular é positivo
É chamada de repolarizada e não polarizada, visto que o
interior possui íons de sódio e o exterior íons de potássio
Através dos canais de sódio e potássio ATPase, haverá a troca
dos íons e, assim, a célula volta a ficar polarizada

Esse trânsito de elétrons que vai gerar a eletricidade captada
pelos eletrodos, durante o ECG

POTENCIAL DE AÇÃO
Potencial de ação das células de resposta lenta (NSA e NAV)
As células do nó sinusal têm um automatismo maior, ou seja,
disparam de forma espontânea e em uma frequência maior,
porque o potencial de açãoNÃO é isoelétrico e, sim,
ascendente → existe um fluxo contínuo de cálcio para dentro
da célula
Isso faz com que o linear de disparo seja menor
Logo, é mais fácil o nó sinusal disparar que uma célula de
Purkinge → dispara mais vezes, frequência maior
Por isso, essas células são capazes de gerar eletricidade em
uma frequência maior

TEORIA DO DIPOLO
Dipolo: duas cargas iguais, em módulos, com sinais contrários
e separados por uma distância
Representado por um vetor:
▪ Origem do vetor (bundinha da seta): carga negativa
▪ Extremidade do vetor (ponta da seta): carga positiva




APLICAÇÃO
Chega um estímulo elétrico em uma célula e inicia a
despolarização
Despolarização não acontece de forma uniforme por toda
célula de uma hora para outra
A despolarização ocorre na forma de onda, de forma que as
cargas vão trocando
Logo, se tem uma carga positiva e uma carga negativa, haverá
um dipolo, que será representado por um vetor

CAPTAÇÃO DA ENERGIA E TEORIA DO DIPOLO
+ -
d
vetor
A energia elétrica gerada pelo coração pode ser captada na
superfície do corpo por eletrodos
Célula em repouso:
▪ Não há trânsito de elétrons
▪ Eletrodo não capta nada
▪ Logo, NÃO haverá onda

Célula começa a ser despolarizada:
▪ Sódio começa a entrar, despolarizando a célula
▪ Haverá cargas positivas e negativas, logo, haverá um
dipolo → vetor
▪ Sentindo da despolarização: ENDOCÁRDIO →
EPICÁRDIO

▪ Quando o eletrodo assiste o vetor de costas → gera
deflexão negativa
✓ Toda onda negativa de um eletro significa
que o vetor está fugindo da derivação
(eletrodo)
✓ Dipolo caminha contra o eletrodo,
afastando-se do eletrodo

✓ Quando o eletrodo assiste o vetor de frente → gera
deflexão positiva
✓ Toda onda positiva de um eletro significa
que a energia elétrica está indo em direção
aquela derivação (eletrodo)
✓ Dipolo caminha em direção ao eletrodo







Dessa forma, só haverá 4 formas de onda no ECG:
✓ Onda negativa: eletrodo vendo o vetor de costas
✓ Onda positiva: eletrodo vendo o vetor de frente
✓ Complexo isoelétrico: eletrodo vendo o vetor
perpendicularmente
✓ Não vê a energia
✓ Traçado linear
✓ Complexo isodifásico: eletrodo vendo o vetor
perpendicularmente
✓ Eletrodo dá uma onda positiva e uma onda
negativa iguais
✓ Fase positiva e fase negativa iguais

COMPONENTES DO ECG
DESPOLARIZAÇÃO ATRIAL: ONDA P
Todo o processo, que vai desde o estímulo gerado pelo nó
sinusal até a contração atrial, é representado no ECG pela
onda P
Logo, a onda P do ECG nada mais é que a despolarização dos
átrios

O estímulo inicial para despolarização atrial inicia-se no nó
sinusal, localizado posteriormente e superiormente em relação
ao átrio direito
Portanto, para despolarizar todas as células do átrio direito, o
sentindo da despolarização (vetor) será para baixo e de trás
para frente
✓ Despolarização do átrio direito: vetor de cima para
baixo e de trás para frente

Levando-se em consideração que o coração é discretamente
girado para trás, o átrio esquerdo encontra-se posterior em
relação ao átrio direito
Sendo assim, para representar a despolarização do átrio
esquerdo em um único vetor, o sentindo será da direita para
esquerda e para trás
✓ Despolarização do átrio esquerdo: vetor da direita
para esquerda e de cima para baixo

Através da soma vetorial, é possível representar a
despolarização atrial direita e esquerda por apenas um vetor
Dessa maneira, para representar toda despolarização atrial o
vetor terá o seguinte sentindo:
✓ Para baixo, da direita para esquerda, quase paralelo
ao plano frontal

VETOR DA DESPOLARIZAÇÃO ATRIAL:
▪ Vetor SaP: de cima para baixo, da direita para
esquerda e paralelo ao corpo

ALÇA VETORIAL

A velocidade de despolarização atrial é virtualmente
simultânea, no entanto, sabe-se que há um pequeno atraso
em relação a despolarização direita e esquerda
Como a despolarização acontece de forma contígua e o nó
sinusal encontra-se do lado direito, a despolarização do lado
direito ocorrerá primeiro e depois o lado esquerdo
Dessa forma, o estímulo formará uma alça, da seguinte forma:
▪ Estímulo nasce no nó sinusal, desce para o átrio
direito, volta para o átrio esquerdo e vai para trás
IMPORTÂNCIA:
Como o átrio direito é despolarizado primeiro e a onda P
representa toda a despolarização atrial (tanto direita como
esquerda), a primeira parte da onda representará a
despolarização do átrio direito, enquanto a parte final
representará a despolarização do átrio esquerdo
Quando se somam, formam a onda P


APLICAÇÃO CLÍNICA
Paciente que apresenta um aumento do átrio direito,
apresentará um vetor de despolarização atrial direita
aumentado
Sendo assim, a amplitude da onda P será maior
Paciente que apresenta um aumento do átrio esquerdo,
apresentará um vetor que cresce para trás
Sendo assim, fará com que a onda P seja mais longa

LEMBRAR:
▪ Onda P com amplitude maior: crescimento do AD
▪ Onda P com comprimento maior: crescimento do AE

VETOCARDIOGRAMA
Existem dois planos de análise do ECG:
1. Frontal:
▪ Como se estivesse vendo de frente
▪ Analisa o que é em cima, embaixo, direita e
esquerda
▪ Eletrodos colocados nos membros

2. Horizontal:
▪ Como se estivesse cortando o corpo
▪ Analisa o que é anterior, posterior, direita e
esquerda

VETOR DA ONDA P NO PLANO FRONTAL: de cima para
baixo e da direita para esquerda

ATENÇÃO: Se o vetor da onda P não estiver nesse sentindo
o ritmo NÃO é sinusal

VETOR DA ONDA P NO PLANO HORIZONTAL:











DERIVAÇÃO V1
Nessa imagem V1 representa uma derivação no plano
horizontal
Quando se divide a derivação no meio (tracejado), tudo o que
está na direção da seta é concordante a derivação, ou seja,
será positivo, e tudo o que está na parte de trás será negativo
Alça vetorial: AD para frente, para esquerda e depois para trás
em direção à AE
Sendo assim, em V1, a onda P terá 2 componentes:
▪ Positivo: AD
▪ Negativo: AE
Único ponto em que a onda P será bífida: nas outras
derivações a onda é toda positiva ou toda negativa
Essa derivação (V1) é utilizada para visualização de aumento
dos átrios, pois é possível analisar ambos simultaneamente
............................................................................................................................. ........................................................................................................... ....................................................................................................................... .










CHEGADA DO ESTÍMULO AO NAV: INTERVALO PR
Relembrando: estímulo sai do nó sinusal, despolariza o átrio,
formando a onda P
Próximo passo: estímulo chegar ao nó atrioventricular
No NAV, a condução elétrica é muito lenta, com isso,
praticamente, não gera energia, logo, será gerado um traço
isoelétrico → segmento PR de traçado reto
▪ Intervalo PR:
✓ Da onda P ao complexo QRS
✓ Significa o tempo que o estímulo leva para
chegar ao NAV
............................................................................................................................. ........................................................................................................... ....................................................................................................................... .

DESPOLARIZAÇÃO VENTRICULAR: COMPLEXO QRS

COMO OCORRE:
Estimulo sai do NAV, desce pelo feixe de HIS, ganha ramo
esquerdo e ramo direito
Primeiro, o ramo esquerdo começa a despolarizar a parte alta
do septo, logo, o vetor será da esquerda para direita
Estímulo desce para despolarizar a parte baixa do septo,
gerando um vetor de cima para baixo
Depois, a despolarização ocorreránas partes livres dos
ventrículos
Como a massa do ventrículo esquerdo é muto maior que a
massa do ventrículo direito, os vetores comecem a se desviar
para esquerda
Em seguida, haverá a despolarização das partes basais

LEMBRAR DA ANATOMIA PARA ENTENDER!
A ativação (despolarização) dos ventrículos é dividida em
quatro vetores:
▪ VETOR 1: despolarização do septo alto
✓ Sentido: da esquerda para direita, de cima
para baixo

▪ VETOR 2: despolarização do septo baixo
✓ Sentido: de cima para baixo, da direita para
esquerda
✓ Começa a desviar para esquerda

▪ VETOR 3: despolarização das paredes livres dos
ventrículos
✓ Sentindo: para esquerda e para trás
✓ Vetor do ventrículo esquerdo e direito
acontece ao mesmo tempo, no entanto, a
soma vetorial aponta para o lado esquerdo
(maior massa)

▪ VETOR 4: despolarização das partes basais
✓ Sentido: de baixo para cima, para trás,
podendo ser para direita ou esquerda

ALÇA VETORIAL:
▪ Vetor sai do septo e vai para direita, depois desce
para o septo baixo e desvia para esquerda, desce
para o ventrículo esquerdo, vai para trás e depois vai
para parte basal
▪ Pra direita, pra baixo e pra esquerda, para esquerda
e para trás e, por sim, para cima




Despolarização dos ventrículos em relação às derivações
primordiais:
▪ V1: lado direito
✓ V1: derivação que vem de trás para frente
(seta vermelha)
✓ A derivação é cortada ao meio (traçado
preto) → o que está para baixo é positivo,
o que está para cima é negativo
✓ Tudo que está na parte positiva de V1 gera
uma onda positiva, tudo que está na parte
negativa gera uma onda negativa
✓ V1 e V2 tá na parte positiva, logo, gera uma
onda positiva
✓ V3 e V4 tá na parte negativa, logo, gera
uma onda negativa
✓ Como V3 e V4 são maiores, irá gerar uma
onda positiva pequena e uma onda negativa
grande
✓ Complexo RS: onda R pequena, onda S
grande



EXEMPLO PATOLÓGICO: Jogador Eriksen (jogador que teve
morte súbita no campo)
▪ O jogador possuía cardiopatia septal hipertrófica, ou
seja, possui o septo interventricular hipertrofiado
▪ Como o septo é hipertrofiado, o vetor 1 será maior
▪ Logo, a onda R positiva será muito maior em V1





+
-
▪ V6: lado esquerdo
✓ V6: derivação que vem da esquerda para
direita (seta vermelha)
✓ A derivação é cortada ao meio (traçado
preto) → o que está para esquerda é
positivo, o que está para direita é negativo
✓ Tudo que está na parte positiva de V6 gera
uma onda positiva, tudo que está na parte
negativa gera uma onda negativa
✓ V1 e V4 tá na parte negativa, logo, gera uma
onda negativa
✓ V2 e V3 tá na parte positiva, logo, gera uma
onda positiva
✓ Como V2 e V3 são maiores, irá gerar uma
onda positiva grande e uma onda negativa
pequena



ATENÇÃO: o início do QRS é o septo, o meio são as partes
livres e o final as partes basais!

NOMENCLATURA DO COMPLETO QRS
▪ Onda positiva → R
▪ Onda negativa que precede R → Q
▪ Onda negativa que sucede R → S
Onda R: toda onda positiva do complexo QRS. Se existir uma
segunda onda, está se chamará R’
Onda S: onda negativa que sucede a onda R
Onda Q: onda negativa que precede QRS
Onda QS: quando o complexo é inteiramente negativo
Onda Q patológica: duração ≥ 1,0mm (indica área de necrose)

Vetor 1: início de QRS
Vetor 2 e vetor 3: parte mais ampla de QRS
Vetor 4: final de QRS

Complexo QRS: RESUMO
▪ O complexo QRS é a representação elétrica da
despolarização ventricular e corresponde à sístole
cardíaca.
▪ É normalmente composto por 3 ondas
▪ A onda Q é a deflexão negativa que acontece antes
do QRS e corresponde ao vetor da despolarização
do septo interventricular
▪ A onda R é a primeira deflexão positiva e
corresponde ao vetor resultante da despolarização
das paredes livres dos ventrículos, especialmente o
esquerdo
▪ A onda S é a deflexão negativa após a onda R e
corresponde à despolarização das regiões basais dos
ventrículos.











- +
REPOLARIZAÇÃO ARTIAL: ONDA Ta
A repolarização também acontece no sentido: ENDOCÁRDIO
→ EPICÁRDIO
No entanto, o vetor está indo do epicárdio para o endocárdio
Logo, na derivação a repolarização é representada por uma
onda negativa: onda Ta
Por possuir uma atividade elétrica muito baixa frente ao
complexo QRS, a Ta não irá aparecer
✓ Em condições normais, não é possível ver a onda Ta
(repolarização atrial) no ECG

REPOLARIZAÇÃO VENTRICULAR: ONDA T
Na repolarização, o sentindo é: EPICÁRDIO → ENDOCÁRDIO
Quando o coração entra em sístole, contrai, aumentando a
pressão dentro da cavidade
Como o fluxo sanguíneo das coronárias (epicárdio) para
dentro estará reduzido (devido à alta pressão), ocorrerá uma
ISQUEMIA FISIOLÓGICA
Essa isquemia impede que as células se repolarizem
De forma com que a repolarização começa do epicárdico
para o endocárdio
Conforme as cargas vão trocando, percebe-se que os vetores
de despolarização e repolarização tem o mesmo sentindo, só
que um anda em um sentindo e outro como se estivesse de
ré → eletrodos vêm a ponta dos dois vetores no mesmo
sentindo
Logo, QRS positivo irá gerar onda T positiva, já QRS negativo
irá gerar onda T negativa













LEMBRAR:
▪ QRS positivo = Onda T positiva
▪ QRS negativo = Onda T negativa

ONDA T: RESUMO
A onda T é a representação vetorial da repolarização
ventricular.
Diferentemente da despolarização, o sentido é do epicárdio
para endocárdio - isquemia fisiológica.
Normalmente, tem a mesma polaridade do complexo QRS.
............................................................................................................................. ...................................................................................... ............................................. ................................................................................................

RESUMO GERAL
