I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
1) Introdução/Princípios Básicos
1) O impulso elétrico cardíaco
a) Despolarização e Repolarização
• O eletrocardiograma é um registro da atividade elétrica do coração.
• As células cardíacas, quando em estado de repouso são eletricamente polarizadas.
o O meio externo é negativo enquanto o externo é relativamente positivo.
o A polaridade iônica é mantida através das bombas de membrana (potássio, cloro, sódio e cálcio)
• A despolarização é o evento através do qual as células cardíacas perdem sua polaridade e é o principal
evento elétrico do coração. Esse fenômeno difunde-se entre todas as células cardíacas, gerando uma
corrente elétrica, a qual pode ser mensurada por eletrodos colocados na superfície corporal.
• O processo seguinte é a repolarização, mediada pelas bombas iônicas, que restauram o gradiente elétrico
inicial da célula cardíaca.

• A despolarização e a repolarização são os eventos principais mensurados pelo ECG.

b) Células Cardíacas
• Resumidamente, o coração consiste em três principais tipos celulares:
o Marca-passo: são aquelas células que, em condições fisiológicas, são a fonte normal de eletricidade
cardíaca.
§ São capazes de se despolarizar espontaneamente de forma repetida e espontânea
§ Cada despolarização serve como fonte de uma onda elétrica, que inicia um ciclo cardíaco
completo de contração e relaxamento.

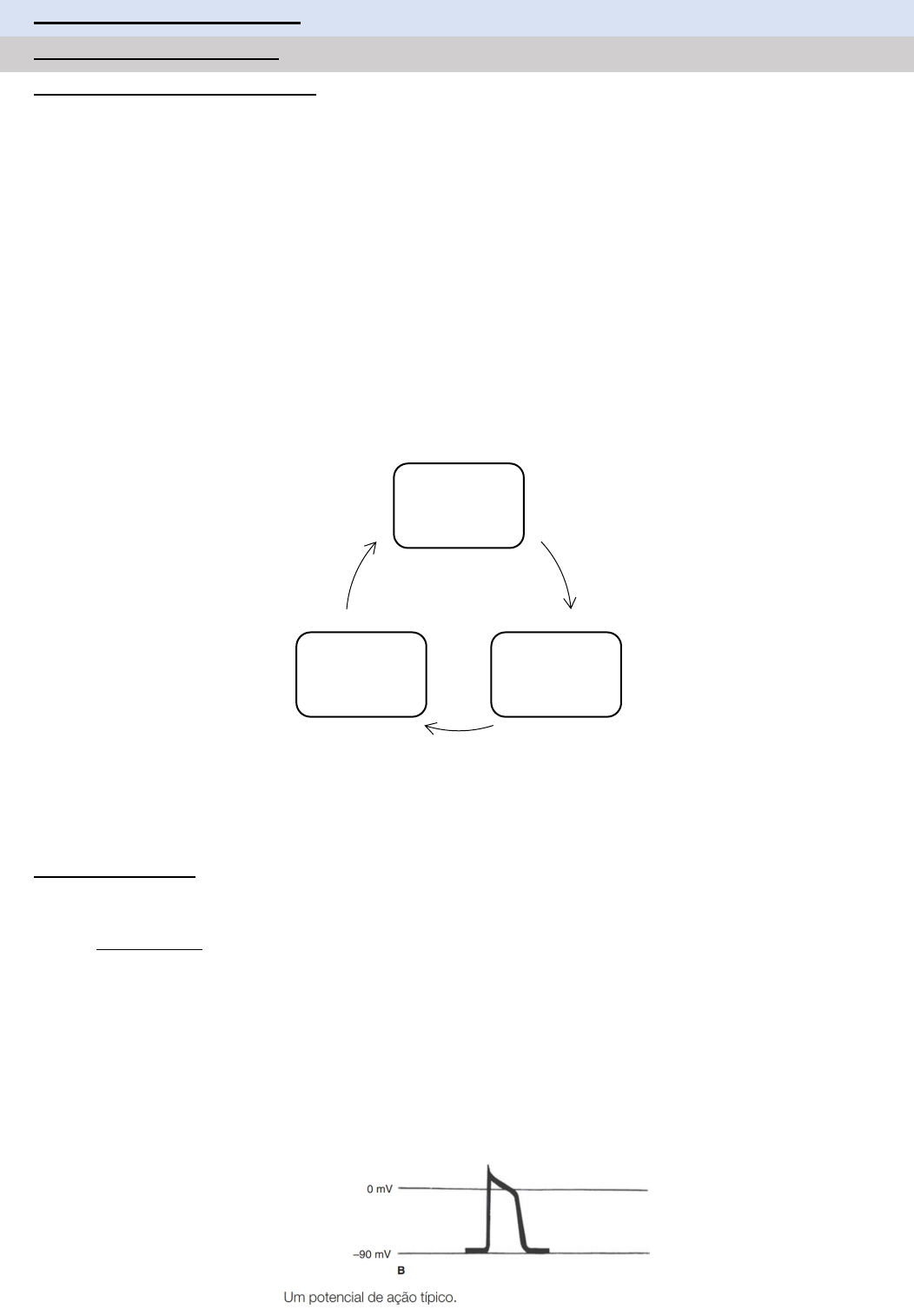

§ Com cada “ciclo elétrico” é gerado um potencial de ação
Repouso
- Exterior negativo
- Interior positivo
Despolarização
- Exterior positivo
- Interior negativo
Repolarização
- Exterior negativo
- Interior positivo
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
§ Essas células NÃO apresentam um potencial de repouso bem definido (despolarização
lenta até atingir o limiar de excitabilidade)
§ Essas células estão localizadas no nó sinoatrial, localizado no átrio direito. Células nesse
local podem apresentar sua frequência regulada (para mais ou para menos) com base em
estímulos neuro-hormonais (SNA).
§ TODAS as células apresentam potencial de se tornarem células marca-passo,
principalmente em situações patológicas, nas quais o nodo sinusal não é capaz de exercer
sua função de forma regular.
o Condução elétrica: “fios do coração”
§ São as células que transportam a corrente de
forma eficaz para regiões distintas no coração.
§ Dividem-se anatomicamente em: condução
atrial (feixe de Bachman levam para o AE) e
sistema de Purkinge (ventrículo)
o Células miocárdicas: são as células contráteis do coração
§ São a maioria das células cardíacas
§ Apresentam a função de contração e relaxamento
repetido
§ Quando a onda de despolarização atinge uma célula
miocárdica, o cálcio é liberado para o interior da
célula, motivando a sua contração. Esse processo
é denominado de acoplamento excitação-
contração
§ Conseguem também disseminar o potencial de
ação, contudo, realizam esse fenômeno de forma
lenta.

2) O eletrocardiograma
a) Ondas do ECG
• As ondas que aparecem em um ECG refletem a atividade elétrica das células miocárdicas.
• Como quaisquer ondas, apresentam três características principais:
o Duração (s)
o Amplitude (mV)
o Configuração (“forma”)
• O papel do ECG consiste em vários “quadradinhos” de 1x1 mm, os quais se agrupam em “quadradões”
maiores, de 5x5 mm.
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
o Tempo:
§ Quadrado pequeno = 0,04 segundos
§ Quadrado grande = 0,2 segundos
o Voltagem
§ Quadrado pequeno = 0,1 mV
§ Quadrado grande = 0,5 mV
• Onda P: representa a despolarização que percorre o miocárdio atrial. Devido a localização do nodo SA,
o átrio direito começa a se despolarizar antes do esquerdo. Logo, é possível dividir essa onda em dois
componentes, em que o primeiro representa predominantemente a despolarização do átrio direito e a
segunda representa a despolarização do átrio esquerdo.
• ATENÇÃO! Após a onda P, ocorre uma “pausa” no ECG, que corresponde ao isolamento elétrico
presente entre os átrios e os ventrículos, causada pelo nó atrioventricular, o qual consegue reduzir a
velocidade de condução por uma fração de segundo. Esse é um fenômeno essencial, pois permite que os
átrios terminem a sua contração antes que os ventrículos comecem a se contrair.
o Essa estrutura TAMBÉM sofre ação do SNA, A estimulação vagal “aumenta” o efeito redutor,
enquanto a simpática acelera a corrente.
• Após o retardo no nó AV, o processo de despolarização segue para os ventrículos, onde se propaga de
forma rápida, devido a ação de três conjuntos elétricos: feixe de HIS, ramos do feixe de HIS e fibras de
Purkinje.
o ATENÇÃO! O feixe de His se divide em dois ramos: o ramo direito e o esquerdo
§ Ramo direito: leva corrente para o lado direito do septo IV até o ápice do VD
§ Ramo esquerdo: divide-se em fascículo septal, anterior e posterior.
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
• Septal: despolariza o septo interventricular
• Anterior: corre pela superfície anterior do
VE
• Fascículo posterior: cobre a superfície
posterior do VE
• Complexo QRS: é uma grande deflexão do ECG, que indica a
despolarização e contração ventricular. Esse complexo é
extremamente variável em forma e estrutura. A maior parte
do que é observado no ECG representa a ativação ventricular
esquerda, devido a massa muscular muito maior dessa porção.
o Primeira deflexão: despolarização do septo IV pelo fascículo septal do ramo esquerdo
§ Se, para baixo: onda Q
§ Se, para cima: onda R
§ Se houver uma segunda deflexão para cima: onda R’
§ Se, deflexão para baixo após uma deflexão para cima (onda R): onda S
§ Toda a configuração é uma deflexão para baixo: onda QS
• Onda T: corresponde a repolarização ventricular, processo em que a eletronegatividade presente em seu
interior é restaurada. Costuma ser mais larga e mais arredondada, por ser um processo mais demorado do
que a despolarização.

b) Intervalos e segmentos do ECG
• Um segmento é uma linha reta que conecta duas condas
• Um intervalo engloba pelo menos uma onda mais a linha reta de conexão
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado


• Intervalo PR: engloba a onda P e o segmento que a conecta ao complexo QRS.
o ATENÇÃO! Esse intervalo mede o tempo desde o início da despolarização atrial até o início da
despolarização ventricular.
• Segmento PR: linha reta que vai do final da onda P até o início do complexo QRS.
o ATENÇÃO! Esse segmento mede o tempo do final da onda de despolarização atrial até o início
da despolarização ventricular.
• Intervalo QT: vai do início do QRS até o final da onda T
o ATENÇÃO! Esse intervalo mede a duração do início da despolarização ventricular até o final da
repolarização.
• Segmento ST: conecta o final do complexo QRS com o começo da onda T
o ATENÇÃO! Esse segmento mede o tempo do final da despolarização ventricular até o início da
repolarização ventricular.
• Intervalo QRS: descreve a duração do segmento QRS
o ATENÇÃO! Esse segmento mede a duração da despolarização ventricular.

I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
c) Formação de ondas
• ATENÇÃO: o princípio básico da formação de ondas pelo ECG é o seguinte:
o Ondas de despolarização que se movem em direção ao eletrodo positivo causam uma deflexão
positiva no ECG
o Ondas de despolarização que se movem para longe do eletrodo positivo causam uma deflexão
negativa no ECG
o Portanto, a visualização de uma onda que se move penperdicularmente ao eletrodo positivo é
uma onda bifásica (primeiro aproxima e depois afasta)
o Ondas de repolarização que se movem em direção ao eletrodo positivo causam uma deflexão
negativa no ECG
o Ondas de repolarização que se movem para longe do eletrodo positivo causam uma deflexão
positiva no ECG
o “TUDO o que é negativo, vai para o que é positivo, e o ângulode visão É SEMPRE
POSTIVO.”


d) As derivações do ECG
• Atualmente, o ECG padrão consiste em 12 derivações, as quais podem ser entendidas como “formas de
ver o coração”. O coração é um órgão tridimensional, e, portanto, sua atividade elétrica também deve ser
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
percebida com tal princípio em mente. Cada derivação “vê” uma região cardíaca de forma mais eficaz
do que outras (sensibilidade”).
• O paciente é preparado da seguinte forma:
o Dois eletrodos nos braços
o Dois eletrodos nas pernas
o Seis eletrodos na região precordial
• As derivações dividem-se em três:
o Três derivações-padrão
o Três derivações aumentadas
o Seis derivações precordiais
• As derivações dos membros (padrão e aumentadas) vêm o coração em um
plano vertical, denominado de plano frontal. Esse pode ser compreendido
como um grande círculo sobreposto ao corpo do paciente, o
qual é então graduado em ângulos, a partir dos quais os eletrodos
observam as forças elétricas se movendo.
o Derivações-padrão: Cada derivação tem o seu ângulo de
orientação, o qual pode ser compreendido como sua
visão específica do coração. Esse pode ser determinado
desenhando-se uma linha do eletrodo negativo ao
eletrodo positivo. O ângulo resultante é expresso em
graus pela sua sobreposição no círculo do plano frontal.
§ Derivação I: 0
§ Derivação II: 60
§ Derivação III: 120
o Derivações aumentadas: são formadas através da escolha de uma derivação (I, II ou III) como
positivas e as restantes são tomadas como negativas. Cada eletrodo pode variar entre negativo e
positivo.
Derivações
dos membros
A orientação do
eletrodo sempre se
dá do polo negativo
para o positivo
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
§ aVL: toma-se o braço esquerdo como positivo (“left”). Seu ângulo de orientação é -30.
§ aVR: toma-se o braço direito como positivo (“right”). Seu ângulo de orientação é -150
§ aVF: toma-se as pernas como positivas (“foot”). Seu ângulo de orientação é 90



o Na figura abaixo, observam-se todas as seis derivações do plano frontal e seus respectivos
ângulos de orientação.
o Com base na imagem acima, é possível perceber que cada derivação consegue observar melhor
algum lado do coração, com isso, as derivações frontais são agrupadas em: inferiores, laterais
esquerdas e lateral direita.
Derivações Ângulo
Derivações inferiores
Derivação II
Derivação III
Derivação aVF

60
120
90
Derivações laterais esquerdas
Derivação I
Derivação aVL

0
-30
Derivação lateral direita
Derivação aVR

-150
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
• As derivações precordiais, também conhecidas como derivações torácicas, observam o coração em um
plano horizontal, portanto, registram forças elétricas se movendo anterior e posteriormente, enquanto as
frontais conseguem apenas registrar forças que se movem para cima, para baixo, para esquerda e para
direita.
o V1: colocado no quarto espaço intercostal à direita do esterno
o V2: colocado no quarto espaço intercostal à esquerda do esterno
o V3: colocado entre v2 e v4
o V4: colocado no quinto espaço intercostal, na linha hemiclavicular
esquerda
o V5: colocado entre V4 e V6
o V6: colocado no quinto espaço intercostal, na linha axilar média
o Assim como as derivações frontais, cada derivação torácica consegue observar o coração em um
ângulo específico de forma mais eficaz.





e) Os vetores do ECG
• O ECG consegue apenas registrar o fluxo médio de corrente em determinado momento.
• O ângulo de orientação do vetor é a direção desse fluxo
• O comprimento do vetor equivale a voltagem (amplitude) desse fluxo.

f) O ECG normal de 12 derivações
• Onda P: o fluxo elétrico resultante é um vetor que aponta da direita para a esquerda e discretamente
para baixo. Ao traçar a roda dos ventos, devemos verificar quais as derivações que observam a onda de
despolarização se movendo em sua direção, visto que essa irão registrar uma deflexão positiva no ECG.
Ao contrário, as que observam as ondas se afastando, observa-se-à o contrário.
Anterior
Lateral
esquerda
Lateral
direita
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
o Positiva: derivações lateral esquerda e inferior
§ I, II, aVL
§ V5 e V6
o Negativa: derivações do VD
§ aVR
o ATENÇÃO! A derivação III se posiciona de forma aproximadamente perpendicular a onda de
despolarização, e, como já explicitado anteriormente, tal fenômeno gera dois momentos: um de
aproximação e outro de afastamento. Isso leva a formação de uma onda P bifásica.
o ATENÇÃO! Devido a fatores pessoais (variações anatômicas e angulação do impulso), é possível
encontrar variações nas características supracitadas. A variação da faixa normal do vetor da
onda P é de 0 a 70.
• Complexo QRS: como nosso amigo Jack costuma dizer: “vamos por partes”
o Onda Q septal: o septo interventricular é a primeira parte do coração a se despolarizar, e seu
vetor é gerado da esquerda para a direita. Essa nem sempre é visível no ECG, contudo,
apresenta-se como negativa nas derivações esquerdas (I, aVL, V5 e V6)
o O restante do complexo: o ventrículo esquerdo, devido a sua grande massa, domina o restante
do complexo QRS, portanto, o vetor resultante é para baixo e para a esquerda
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
§ Ondas R (deflexões positivas):
presentes nas derivações laterais
esquerdas e inferiores
§ Onda S (deflexão negativa):
derivação direita – aVR
§ Derivação V1: registra onda S, visto
que a onda se afasta do VD
§ Derivação V3 e V4: apresentam um
padrão bifásico, pois registram uma
onda R e uma onda S de amplitude
quase igual.
§ Derivação V5 e V6: registram ondas
R positivas altas.
§ ATENÇÃO! Como explicitado
anteriormente, é possível observar uma progressão da onda R nas derivações de V1 a V6,
visto que essa se torna progressivamente positiva com o aumentar das derivações. A
transição geralmente ocorre entre V3 e V4. Quando desviadas, pode ser uma zona de
progressão lenta ou uma zona de progressão precoce.
• Onda T: representa a repolarização ventricular
o Não apresenta um padrão bem definido,
por ser suscetível a diversas influências
(hormonais, neurológicas...)
o No coração normal, geralmente a
repolarização começa da última área a
ser despolarizada e viaja em uma
direção OPOSTA à onda de
despolarização.
§ ATENÇÃO! Lembre-se que
ondas de repolarização que se
afastam também inserem uma deflexão positiva no ECG! Portanto é normal encontrar
ondas T positivas nas derivações com onaas R positivas.

g) Determinação do eixo cardíaco
• O eixo cardíaco equivale a direção do vetor médio de atividade cardíaca, sendo esse equivalente a soma
de todos os vetores instantâneos. Pode ser definido apenas no plano frontal.
• O eixo QRS normal está entre 0 e 90 (alguns autores entendem entre -30 e 90)
I Módulo 701 – Eletrocardiograma I Thiago Almeida Hurtado
• É possível determinar a normalidade do eixo olhando APENAS para DI e aVF. Caso o complexo QRS
seja positivo nessas duas derivações, o eixo QRS é normal!
o Isso se deve a posição em 0 de DI, logo, caso o vetor
médio de QRS esteja direcionado em qualquer lugar
entre -90 e +90, QRS irá registrar um complexo
predominantemente positivo.
o A derivação aVF é orientada a +90, portanto, qualquer
eixo entre 180 e 0 irá se apresentar como positivo nessa
derivação.
o Por lógica, caso ambos as derivações sejam positivas, o
vetor pode estar apenas no local onde ambas o são, ou
seja, entre 0 e +90!
o Portanto, caso o QRS esteja negativo em DI ou aVF, o
eixo cardíaco é anormal!
• Para determinar o eixo de forma mais precisa, devemos
identificar a derivação em que o complexo QRS se apresenta de forma bifásica, e orientar o eixo
perpendicularmente a derivação (lembredos princípios básicos).
• Quando anormal, o eixo pode estar:
o Desviado para direita: 90
