Exercícios propostos

1) Uma canalização é constituída de três trechos com as seguintes
características: D1=4” e L1=50m; D2=6” e L2=655m; D3=3” e
L3=25m. Calcular o diâmetro de uma canalização de diâmetro
uniforme e comprimento igual à soma dos trechos e capaz de
substituir a canalização existente. Usar a fórmula proveniente da
equação de Darcy.

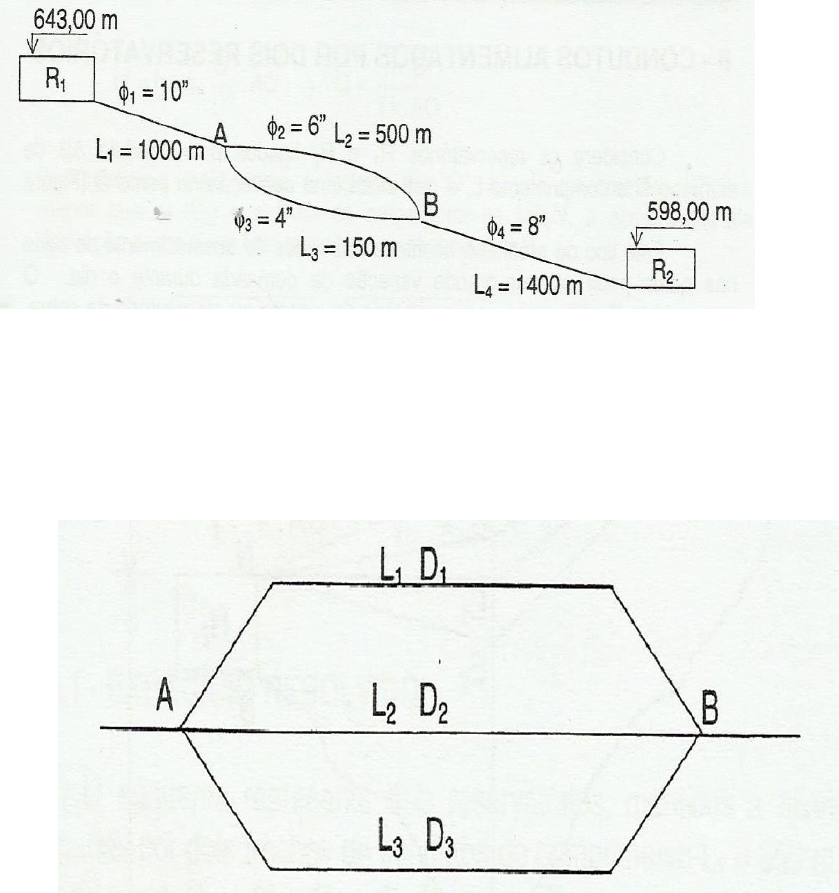

2) Para o escoamento da figura, determinar: a) vazão transportada de
R1 para R2; b) vazão em cada tubulação do trecho em paralelo; c)
as cotas piezométricas nos pontos A e B. Use C=90.


3) O sistema em paralelo representado na figura é abastecido pela
vazão de 140 L/s. Calcular a vazão de cada conduto sabendo-se
que L1=300 m e D1=300 mm; L2=100 m e D2=200 mm; L3=200
m e D3=250 mm. (Todos os tubos são do mesmo material).




4) Qual deve ser o valor de Y, na figura seguinte, capaz de alimentar
a derivação em E com uma vazão de 300 L/s?Dados: L1=400 m e
D1=400 mm; L2=200 m e D2=200 mm, f=0,04.
