1

Trocadores de Calor
Profa. Dra. Lorena Oliveira Pires
Engenharia Química
Instituto de Química
Unesp - Araraquara

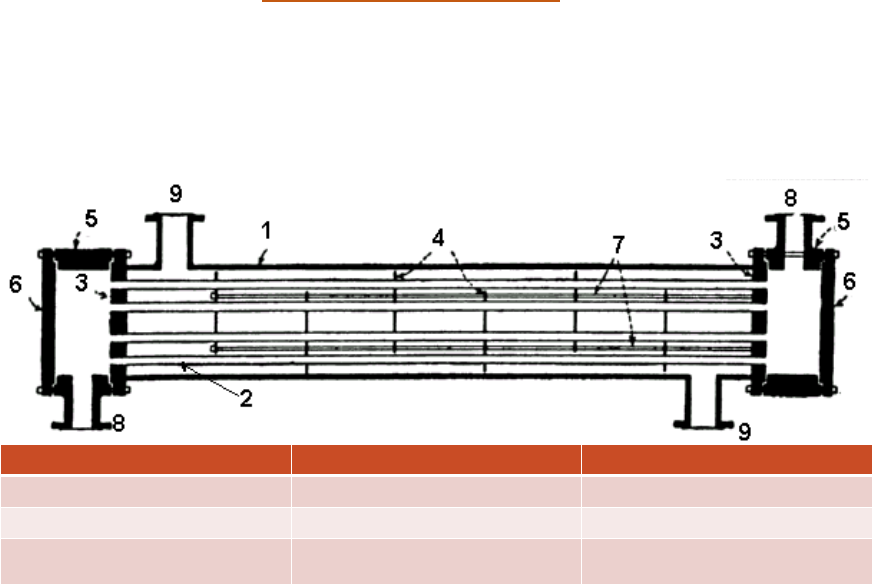

Casco e Tubos
1 – Casco ou carcaça 4 – Chicanas 7 – Espaçadores de chicana
2 – Tubos 5 – Carretel 8 – Bocal – lado tubo
3 – Espelho 6 – Tampa do carretel 9 – Bocal – lado casco

• Um fluido escoa no interior dos tubos, o outro dentro do casco e por fora
dos tubos
Área de troca de calor será: LdNA t ...=

Principais Características
• É o trocador de calor mais comumente utilizado na indústria química;
• Pode ser projetado praticamente para qualquer aplicação;
• Normalmente é o único tipo que pode ser usado para grandes áreas,
com pressões acima de 30 bar e temperaturas > 260 oC;
• Fornece grandes áreas de troca;
• Ampla faixa de vazão, pressão e temperatura;
• Vários materiais de construção → fluidos corrosivos;
• Pode operar com líquidos, gases, vapores;
• Horizontais ou verticais;
2

• Métodos de projeto disponíveis.


Tubos do feixe
• Em FT 1, OP1 e trocador de calor duplo tubo → normas de tubos
utilizados para transporte
• Em trocadores de calor casco e tubos → norma BWG
• Dimensão do tubo é indicada pelo diâmetro externo e espessura
da parede
• No BWG define a espessura da parede qualquer que seja o
diâmetro; varia de 7 a 24
D.E. (in) D.E. (mm) BWG Espess. (in) D.I. (in) D.I. (mm)
½ 12,70 16 0,065 0,370 9,40
¾
19,05 10 0,134 0,482 12,24
19,05 13 0,095 0,560 14,22
19,05 14 0,083 0,584 14,83
19,05 16 0,065 0,620 15,75
19,05 18 0,049 0,652 16,56
1
25,4 16 0,065 0,870 22,10
25,4 18 0,049 0,902 22,91
1¼ 31,75 16 0,065 1,120 28,45

• Podem ser lisos (mais comum) ou aletados (dependendo das
características do fluido que escoa no lado casco;
• Vários materiais (aço carbono, cobre, latão, aço inox);
• Comprimentos, diâmetros e espessuras.

Dimensões dos trocadores


Comprimento
3

• Maior comprimento possível
• Fornecedores
• Layout da instalação: espaço para retirada do feixe
• Padronização dos trocadores da unidade: limpeza, manutenção e
substituição dos tubos
• Padrão: 8, 10, 12, 16 e 20 ft
• Normalmente a relação entre comprimento e diâmetro do casco está
entre 5 e 10

Diâmetro
• O diâmetro é escolhido de
acordo com as características
do fluido (incrustação,
viscosidade e corrosão).
Mais utilizados: de = 3/4 e 1 in (19,05 e
25,4 mm)
Fluidos limpos: 1/4 in ;
Óleos pesados: 2 in ou mais
Padrão: 1/4, 3/8, 1/2, 5/8, 3/4, 1, 1¼,
1½, 2, 2½
• Espessura de parede
Depende da pressão, incrustação e corrosão
Serviços convencionais: BWG 16
Fluidos Incrustantes: BWG 14 no mínimo

Disposição dos tubos
• Existem normas e práticas que governam a disposição dos tubos para
formar o feixe tubular (arranjos)
• PT: Passo (pitch) → distância de centro a centro entre tubos adjacentes
• C’: Abertura (clearence) → diferença entre o passo e o diâmetro externo
do tubo

Arranjo triangular
• Trocadores mais compactos
• Dificuldade de limpeza mecânica do lado casco
• Fluidos com altos fatores de incrustação no interior dos tubos
4



Arranjo Quadrado
• Utilizado se houver problema de incrustação no lado casco
• Passo que possibilite limpeza mecânica
• Abertura entre os tubos de no mínimo ¼ de polegada (6,35 mm)


Tubo de Feixes
• BWG
• Diâmetro
• Espessura da parede
• Dimensão do trocador
• 𝐴=𝜋.𝑑.𝐿
• Disposição dos tubos
• Arranjo Triangular
• Arranjo Quadrado

Casco
• Feito a partir de chapa metálica soldada ou para diâmetros de até 24 in
com tubos (“pipes”) que seguem a norma IPS.
5

• Tamanhos típicos: 8 a 60 in, existem maiores que 120 in.
• Diâmetros internos de 12 a 24 in com espessura de 3/8 in suportam
pressões de 300 psi (20 atm)

Bocais

• Normalmente são seções de tubos soldadas ao casco.
• Posição : Regra Geral
• Fluidos sendo aquecidos ou vaporizados: do fundo para o topo
• Fluidos sendo resfriados ou condensados: do topo para o fundo
• Dimensões: diâmetro da tubulação conectada (se já definidas).
• Tabelas: diâmetro do bocal em função do diâmetro do casco
• normalmente de 2 a 10 in

Chicanas
• Função: suportar os tubos
• Evitar curvaturas e possível vibração
• Direcionar o escoamento do lado casco
• Melhorar a transferência de calor
• Evitar regiões mortas
• Espaçamento padronizado pelas normas de trocadores de calor (TEMA)
• Espaçamento mínimo: Ds/5 ou 2 polegadas (o que for maior)
• Espaçamento máximo: comprimento máximo de tubo não
suportado
• Comprimento máximo de tubo não suportado
• Tabelas que consideram o diâmetro externo e o material do tubo
6

• Aproximadamente representado pela equação abaixo para tubos
de aço carbono e suas ligas, níquel e suas ligas.
75,0.74 em dl =
 lm e de [in]
• Subtrair 12% se outros metais
• Diferentes tipos
• Escoamento aproximadamente perpendicular aos tubos ou
paralelos a eles
• Maioria das aplicações: direcionar o escoamento
• Mais comum: Segmentar

Chicana Segmentar
• Janela (J): por onde escoa o fluido do lado casco
• lc: altura da janela da chicana
• Corte da chicana: lc/Ds (expresso em %) (entre 15 e 40%; mais comum:
25%)

• Duplamente segmentar
• Corte restrito a 20 – 30%
• As janelas das chicanas 1 e 2 devem ter a mesma área livre

• Triplamente segmentar

7

• Orifício por onde passa o tubo na chicana: 0,4 a 1 mm > que o diâmetro
externo do tubo
• Abertura diametral casco-chicana: 3-12 mm.
• Estas aberturas devem existir devido à montagem do trocador: Montar o
feixe, com as chicanas e colocá-lo dentro do casco.
• Estes “vazamentos” reduzem o desempenho do trocador.
• Disco e Anel
• Formada por uma placa circular da qual se retira um disco central

• Orifício
• Placas circulares sem cortes
• Orifícios por onde passam os tubos com diâmetros maiores que os
padrões definidos para as chicanas segmentares.
• Escoamento paralelo ao feixe
• Elevada perda de carga
• Sem vibração por não existir escoamento cruzado

• Outros tipos
• Não têm a forma de placas perfuradas ou com cortes
• Tentativa de eliminar vibração nos tubos e reduzir a perda de carga
8

• Normalmente patenteadas pelas empresas que as desenvolveram

Configurações Mecânicas

Trocadores Casco e Tubos
• Podem ser classificados quanto a suas características mecânicas
• Visão geral
• Trocadores de Espelho Fixo
• Trocadores de Espelho Flutuante com feixe removível

Espelho Fixo
• Mais simples e mais barato;
• Espelhos soldados;
• Não é possível manutenção ou limpeza mecânica na superfície externa
dos tubos
• Fluidos não incrustantes no casco
• Orifícios dos tubos devem ser vedados nos espelhos se tubo danificado;
• Inexistência de vedação interna
• Não há pontos de vazamento
• Altas pressões
• Substâncias perigosas

Espelho ou cabeçote flutuante
• Possuem um espelho fixo, porém não soldado ao casco;
• Outro espelho livre para expandir
• Possível retirada do feixe para manutenção e limpeza da superfície
externa dos tubos
9

Espelho Flutuante removível pelo carretel

• Configuração com anel bipartido
• Diâmetro do carretel flutuante > diâmetro do casco
• Maior número de tubos no feixe

Tubos em U
• Construção com apenas um espelho estacionário
• Diferentes raios de curvatura
• Possível limpeza da parte externa dos tubos
• Dificuldade de limpeza mecânica no interior dos tubos
• Vazio no centro do feixe
• Para efeito de área de troca considera-se a parte reta dos tubos

Comparação quanto ao custo
• Espelho Fixo $
• Tubos em U $$
• Cabeçote Flutuante
• Removível pelo carretel $$$
• Anel bipartido $$$$

Comparação e indicação
10

Fator de incrustação
(h.ft2.oF/Btu)
Tipo do feixe
Tubo Casco
≤ 0,002 > 0,002 Tubos em U
Qualquer valor ≤ 0,002
Espelho fixo com limpeza
química do lado casco
> 0,002 > 0,002 Cabeçote Flutuante


DesignaçãoTEMA
• Código com 2 números e 3 letras que define as dimensões e tipo de
trocador casco e tubos.
• Os números são o diâmetro nominal do casco (in) e o comprimento dos
tubos.
• As letras referem-se ao tipo de trocador (cabeçote anterior, tipo de casco
e cabeçote posterior).
11


• Tipos de cabeçote anterior, casco e cabeçote posterior

Número de Passagens dos fluidos
• Passe ou passagem
• Percurso de um fluido de uma extremidade a outra do trocador
• Trocador casco e tubos n-m
• n passagens no casco
• m passagens nos tubos

• Trocador de calor casco e tubos 1-1
12

• Operações em contracorrente ou paralelo
• Válidas as deduções feitas para o trocador duplo tubo


• Trocador de calor casco e tubos 1-2
• 1 passagem no lado casco
• 2 passagens no lado tubo – 1 em paralelo e 1 em contracorrente


• Casco e tubos 2-4 com feixe removível

• Não é possível soldar a chicana longitudinal
• Problemas de vazamento entre as passagens
• Não há casco com mais de duas passagens
• Existe trocador 4-8 ?
• 4 trocadores 1-2 em série
• 2 trocadores 2-4 em série

• Trocador 3-6
13


Diferença de Temperatura Média
• A dedução para a verdadeira diferença de temperatura, por meio da
integração da equação
tdAUdq = ..

não é simples e pode ser encontrada nos trabalhos originais ou em livros
específicos (Kern)
• Soluções apresentadas na forma de gráfico
• Fator de correção F
• Adimensionais de temperatura
• Fator de correção F (ou FT)
contr
real
MLDT
Δt
F =
Diferença de
temperatura média real
no trocador
MLDT em contracorrente

• Indicação de penalidade por escoamento não ser totalmente em
contracorrente
• Adimensionais de Temperatura
11
12
12
21
tT
tt
=S ;
tt
TT
=R
−
−
−
−
Efetividade Térmica
queda de temperatura do fluido quente
aumento de temperatura do fluido frio
aumento de temperatura do fluido frio
máximo aumento que o fluido poderia ter

14

Gráfico típico para obtenção de F

Gráfico Çengel


Diferença de Temperatura Média
• F definirá o número de passagens no casco
• Será a configuração mais simples (menor número de passagens no
15

casco) que forneça F ≥ 0,8
• Para trocador com diferentes passagens
contrMLDTFAUtAUq ..... ==


Termos utilizados
• Aproximação
• Valor de T2 – t2 quando T2 > t2 (temperature approach)
• Interseção
• Valor de t2 – T2 quando T2 < t2 (temperature cross)
• Exemplo: uma aproximação de 10 oC significa que o fluido quente sai
com 10 oC acima da temperatura de saída do fluido frio
• Apenas em contracorrente pode-se operar com interseção de
temperaturas


Fluxo Cruzado
Fluido 1
Fluido 2

16
