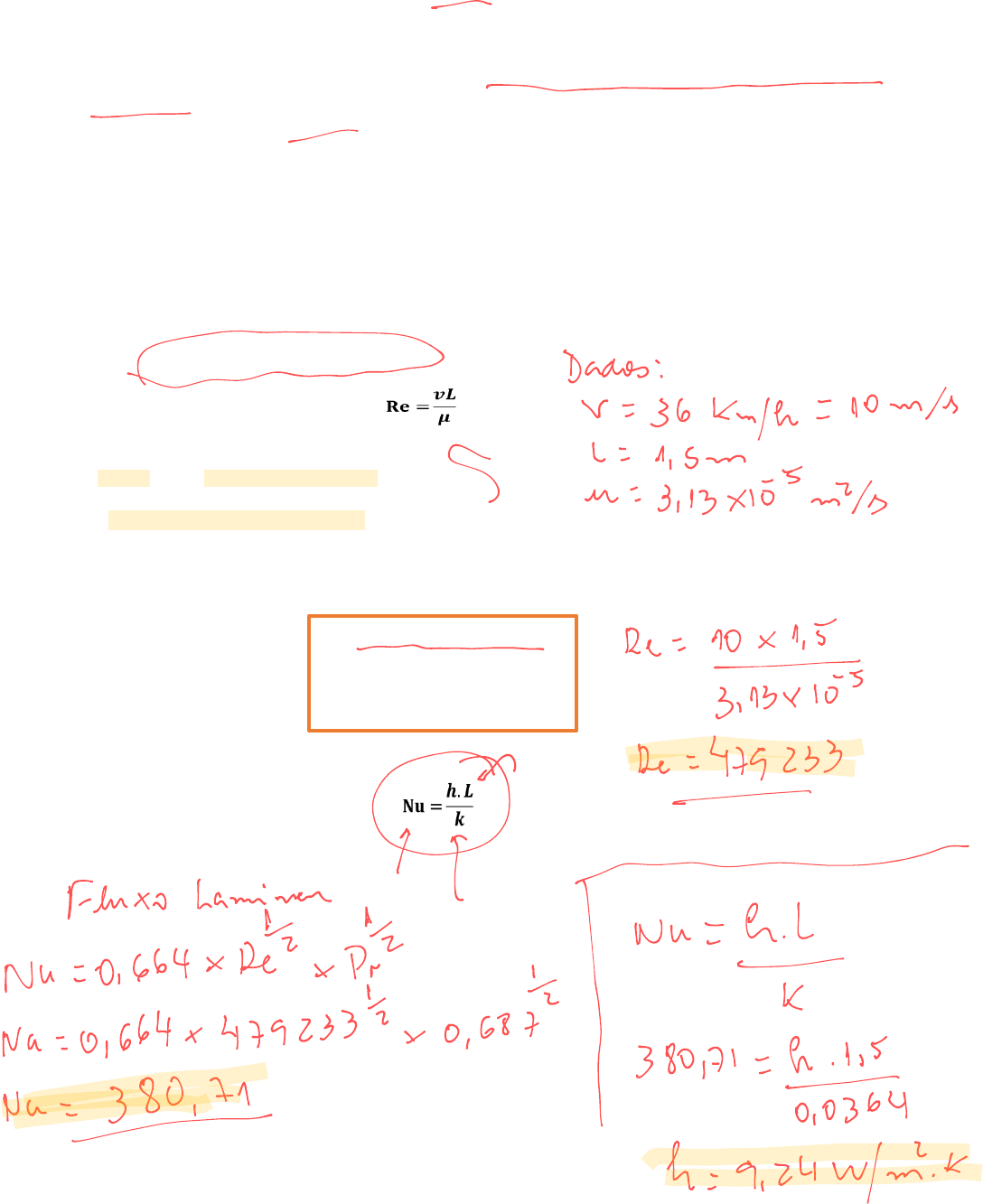

3) Em uma instalação industrial, ar quente a 300 °C flui sobre uma placa fina metálica plana, com
velocidade de 36 km/h. Como a placa contém alguns sensores, a mesma deve ser mantida a uma
temperatura de 27 °C. Para isto, utiliza-se um sistema de refrigeração composto por tubos sob
a placa, por onde circula água de refrigeração. Considerando que a placa é quadrada, com 1,5
m de lado, determine o fluxo de calor a ser extraído pelo sistema de refrigeração para manter a
placa na temperatura de 27 °C
Dados/Informações Adicionais para o Exercício:
- Considere regime permanente e despreze os efeitos da radiação e da condução.
- Para fluxo laminar ( Re < 500.000 ) seguinte correlação adimensional é apropriada:
 Nu=0,664 . Re1/2 . Pr1/2
- Para fluxo turbulento ( Re > 500.000 ) seguinte correlação adimensional é apropriada:
 Nu = 0,0296 . Re4/5 . Pr4/5 , onde


 = velocidade do fluxo de ar (m/s);
= viscosidade cinemática do ar (m2/s);
As propriedades do ar e o número de Prandt são tabelados em função temperatura da película,
onde a temperatura da película é a média entre a superfície o fluxo de ar:

















k = 0,0364 W/m.K
 = 3,13 x 10
-5
 m
2
/s
Pr = 0,687
