ENSINEME: CARGA AXIAL E ESTADO PLANO DE TENSÃO






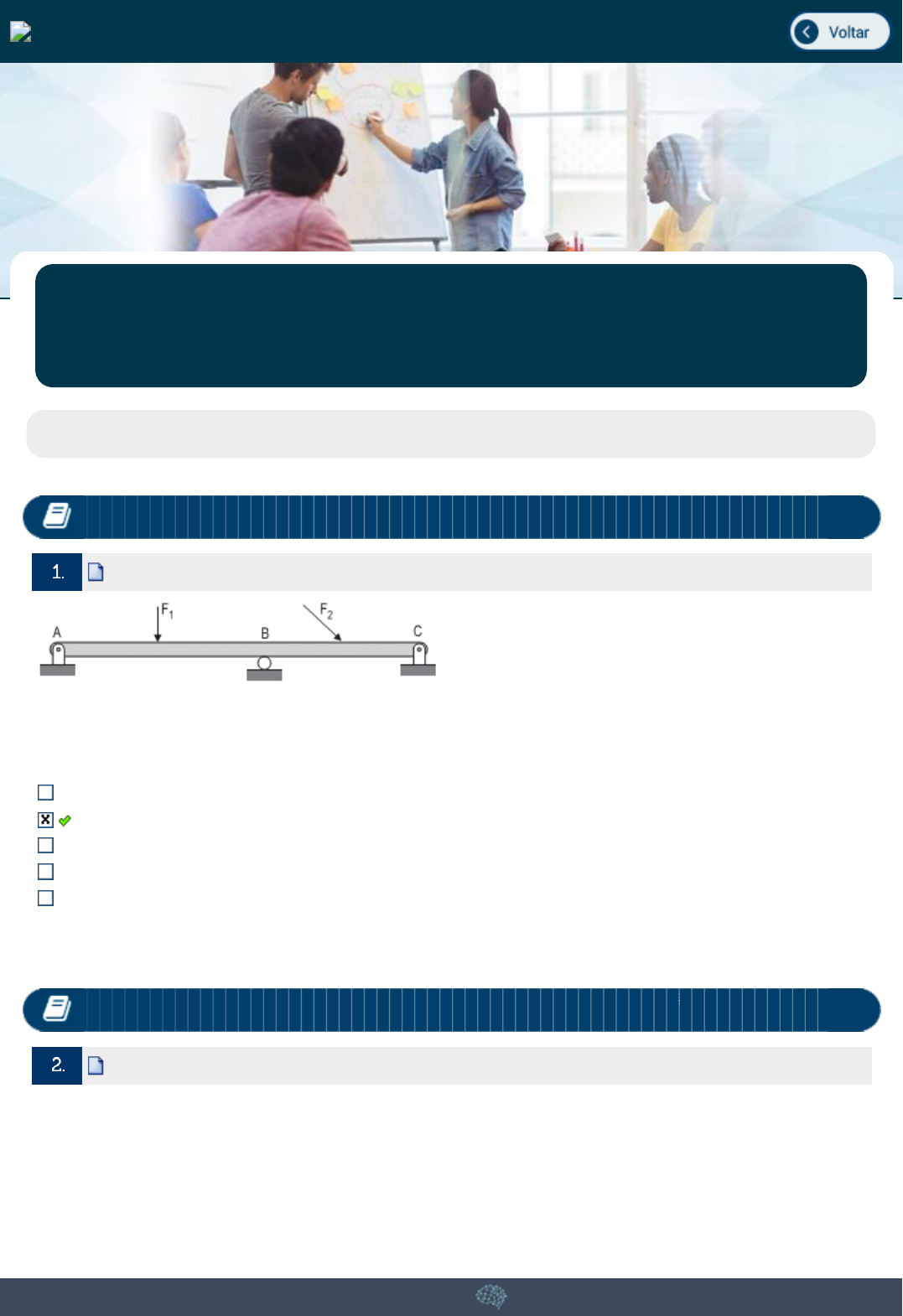

A viga de três apoios, mostrada na figura acima, é estaticamente indeterminada porque a
quantidade de reações de apoio incógnitas e a quantidade de equações estabelecidas pelas
condições estáticas são, respectivamente:

4 e 2
5 e 3
4 e 3
5 e 2
6 e 4




ENSINEME: EQUILÍBRIO DOS CORPOS RÍGIDOS



A figura abaixo representa uma empilhadeira com peso de 1.200 kgf, carregando uma carga
de 800 kgf. Assinale a alternativa que apresenta o valor mais aproximado da força de reação
em cada um dos dois pneus dianteiros.






07/12/2021 22:37 EPS
https://simulado.estacio.br/alunos/ 2/6


0,958 MPa
Pontos: 1,00 / 1,00 Ref.: 3988101 3.

ENSINEME: PROPRIEDADES MECÂNICAS E COMPORTAMENTO DOS MATERIAIS
Pontos: 1,00 / 1,00 Ref.: 3987977 4.
Educational Performace Solution EPS ® - Alunos



Fonte: Autor

850 kgf
 1.200 kgf
 630 kgf
 1.600 kgf
 300 kgf



Um móbile é composto de duas barras horizontais com esferas suspensas. As barras têm
peso desprezível e o comprimento à direita do ponto de suspensão é o dobro do
comprimento à esquerda.
Para o equilíbrio, se a massa da esfera B é mB = 4 kg, a massa da esfera A é, em kg,


Fonte: Autor

 6
 10
12
 8
 4





Considere uma barra que a 200C tenha diâmetro 200 mm e seja feita de um material cujo
coeficiente de expansão térmica vale 24 × 10
−6
°C −1 e o módulo de elasticidade 70 GPa.
Se uma força constante de 30 kN passa a agir sobre a seção reta da barra quando a
temperatura é de 1200C, determine a tensão normal média na barra. Utilize π = 3.

0,995 MPa
07/12/2021 22:37 EPS
https://simulado.estacio.br/alunos/ 3/6



ENSINEME: TENSÃO E DEFORMAÇÃO
Pontos: 1,00 / 1,00 Ref.: 3988269 5.
Pontos: 1,00 / 1,00 Ref.: 3988268 6.
Educational Performace Solution EPS ® - Alunos
 1,052 MPa
 0,985 MPa
 1,000 MPa





A figura abaixo ilustra um sistema formado por uma barra rígida (BD) sustentada por duas
barras com seção transversal quadrada de 1,0 cm
2
de área. O módulo de elasticidade das
barras AB e CD é igual a 5 GPa e 2,5 GPa, respectivamente.

Ao aplicar a força de 20 kN, conforme ilustra a figura, o deslocamento do ponto M é:

 10 mm
5 mm
 4 mm
 12 mm
 6 mm



Considere uma barra de seção reta quadrada de lado 20 cm, engastada no solo. Uma força F
tangencial de 60 kN atua na extremidade livre dessa barra, conforme a figura. A tensão
média cisalhante é igual a esquerda.

07/12/2021 22:37 EPS
A figura a seguir representa uma treliça plana bi apoiada:
Educational Performace Solution EPS ® - Alunos
https://simulado.estacio.br/alunos/ 4/6



ENSINEME: TRELIÇAS PLANAS
Pontos: 1,00 / 1,00 Ref.: 3988326 7.
Pontos: 1,00 / 1,00 Ref.: 3988323 8.
 2,0 MPa
 1,2 MPa
 1,0 MPa
 3,0 MPa
1,5 MPa





Considere a estrutura de um telhado em que uma de suas vigas é uma treliça Pratt,
apresentada na figura a seguir:

Treliça Pratt isostática - Fonte: Autor.


Além disso, a treliça é plana isostática, apoiada sobre dois vínculos e carregamento sobre os
seus nós.
Um estagiário possui uma ferramenta computacional capaz de resolver sistemas lineares
com até 22 equações lineares e 22 incógnitas. Dessa forma, decide determinar todas as
reações nos apoios e as forças nas barras dessa treliça. Antes de dar o input em seu
programa, ele isola cada um dos "nós" e escreve as equações do equilíbrio translacional
para os eixos x e y, gerando as diversas equações lineares.

Sobre a possibilidade de o estagiário resolver ou não o problema, assinale a alternativa
correta:

 Não é possível a utilização do software para resolver essa treliça, pois, mesmo que as
equações geradas sejam lineares, a quantidade (22) ultrapassa o limite da ferramenta
disponível.
 É possível, pois são geradas 12 equações lineares a partir dos 12 "nós" da treliça
apresentada.
Não é possível a utilização da ferramenta disponível por sua limitação na quantidade
de equações lineares do sistema que é capaz de solucionar. No caso apresentado, são
24 equações lineares provenientes do equilíbrio translacional dos 12 "nós".
 Não é possível utilizar a ferramenta para a resolução desse problema, pois as
equações geradas a partir do equilíbrio translacional de cada "nó" não são lineares.
 Não é possível a utilização da ferramenta que o estagiário possui, pois ela apresenta
um limite máximo de equações para o sistema. Para o caso dessa treliça Pratt, são 12
"nós", 21 barras e 3 reações de apoios, somando um total de 36 equações lineares.



07/12/2021 22:37 EPS
30
Educational Performace Solution EPS ® - Alunos
https://simulado.estacio.br/alunos/ 5/6



ENSINEME: VIGAS BIAPOIADAS
Pontos: 1,00 / 1,00 Ref.: 3988475 9.
Pontos: 1,00 / 1,00 Ref.: 3988470 10.




Fonte: Autor
Em função da posição da carga P, é nula a força na barra:

 9
 5
7
1
 3





Considerando o diagrama de esforço cortante da viga indicado na figura, assinale a
alternativa que apresenta os valores corretos para a carga, a reação vertical no apoio de
primeiro gênero e a reação vertical no apoio de segundo gênero, respectivamente:



 40kN/m; 240kN; 360kN
 50kN/m; 120kN; 360kN
100kN/m; 840kN; 560kN
 80kN/m; 420kN; 280kN
 120kN/m; 520kN; 360kN



Uma viga bi apoiada de 6 m de vão suporta em equilíbrio uma carga concentrada de 60 kN,
localizada a 2 m do apoio da esquerda da viga, e uma carga uniformemente distribuída, que
parte do apoio da direita da viga até o meio do vão da viga. Sabendo-se que a reação do
apoio da esquerda é igual a 55 kN, o valor da carga uniformemente distribuída, em kN/m, é
igual a
07/12/2021 22:37 EPS
Educational Performace Solution EPS ® - Alunos
https://simulado.estacio.br/alunos/ 6/6




35
 25
 15
20
