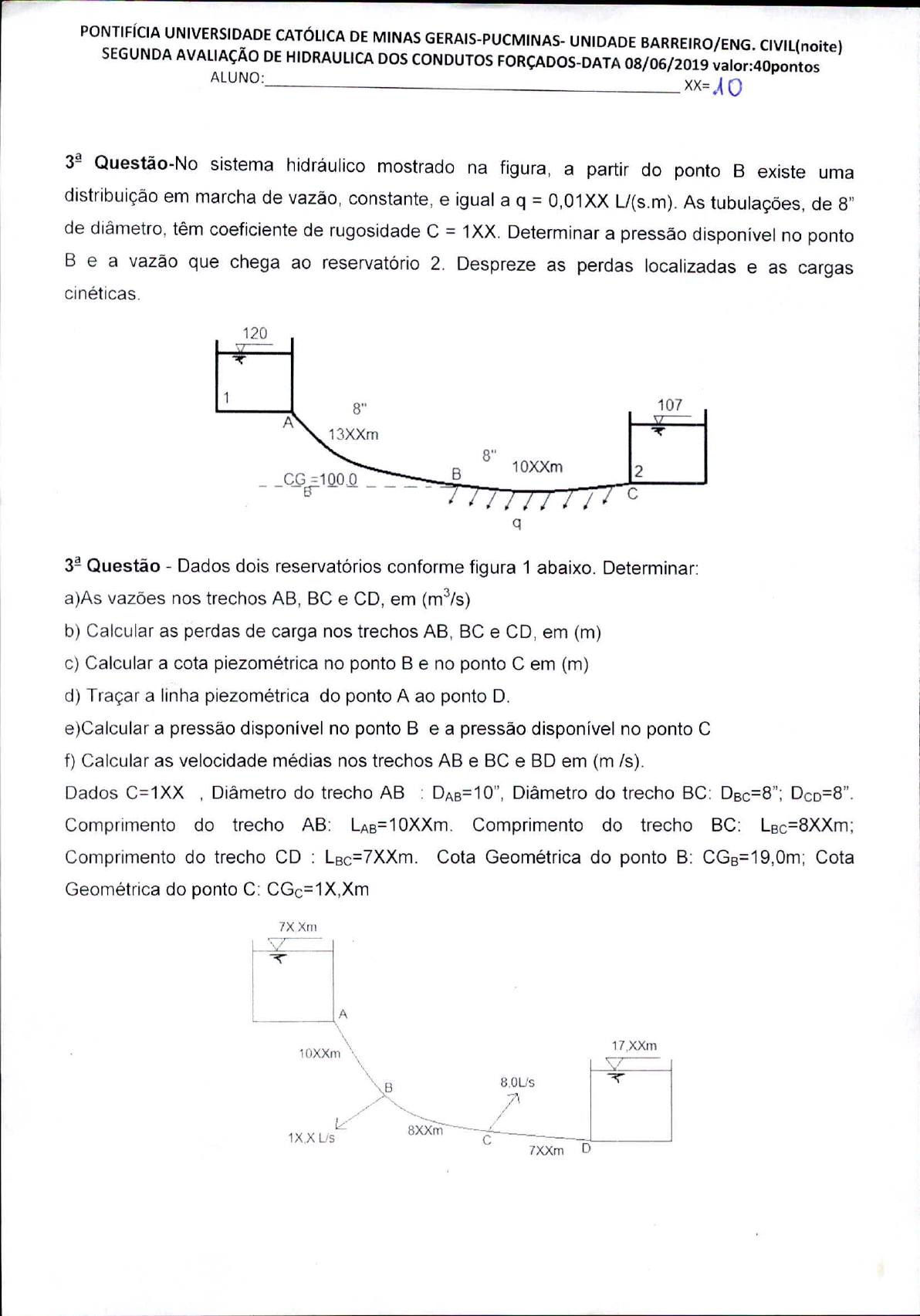

PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS-PUCMINAS- UNIDADE BARREIRO/ENG. CIVIL(noite)
SEGUNDA AVALIAÇÃO DE HIDRAULICA DOS CONDUTOS FORÇADOS-DATA 08/06/2019 valor:40pontos
ALUNO: 	 XX= A O
32 Questão-No sistema hidráulico mostrado na figura, a partir do ponto B existe uma
distribuição em marcha de vazão, constante, e igual a q = 0,01XX L/(s.m). As tubulações, de 8"
de diâmetro, têm coeficiente de rugosidade C = 1XX. Determinar a pressão disponível no ponto
B e a vazão que chega ao reservatório 2. Despreze as perdas localizadas e as cargas
cinéticas.
3il Questão - Dados dois reservatórios conforme figura 1 abaixo. Determinar:
a)As vazões nos trechos AB, BC e CD, em (m3/s)
Calcular as perdas de carga nos trechos AB, BC e CD, em (m)
Calcular a cota piezométrica no ponto B e no ponto C em (m)
Traçar a linha piezométrica do ponto A ao ponto D.
e)Calcular a pressão disponível no ponto B e a pressão disponível no ponto C
f) Calcular as velocidade médias nos trechos AB e BC e BD em (mis).
Dados C=1XX , Diâmetro do trecho AB : DAB=10", Diâmetro do trecho BC: DBc=8"; Dco=8".
Comprimento do trecho AB: LAB=10XXm. Comprimento do trecho BC: LBc=8XXm;
Comprimento do trecho CD : L8c=7XXm. Cota Geométrica do ponto B: CGB=19,0m; Cota
Geométrica do ponto C: CGc=1X,Xm
7X Xm

10XXm\
vv
1X,X Lis

17,XXm
V

8XXm c
8,0Us


7XXm
PONTIFÍCIA UNIVERSIDADE CATÓLICA DE MINAS GERAIS-PUCMINAS- UNIDADE BARREIRO/ENG. CIVIL(noite)
SEGUNDA AVALIAÇÃO DE HIDRAULICA DOS CONDUTOS FORÇADOS-DATA 08/06/2019 valor:40pontos
ALUNO: 	 xx= Ao
12 Questão -No sistema da figura os reservatórios são mantidos a níveis constantes, e as
tubulações são de ferro fundido com cinco anos de uso (C=1XX). A partir do ponto D existe
uma série de orifícios na tubulação, os quais promovem uma distribuição uniforme e completa
da vazão, de modo que, no ponto F a vazão é nula. Sabendo que BD = 2XX m, DE = 1XXm e
EF=250 m e com os dados da figura, determine:
as cotas piezométricas nos pontos B e D em (m.c.a) e as vazões em BC e BD
a vazão distribuída(L/s.m) em DF e sua vazão fictícia (Lis) e a perda neste trecho em
(m)
44.XX
vs-
18X,X (Lis)
6XXin 4X4Xm
40,00
c
0=400 mm 0= 300 mm
B 	2X.Xm
0= 300 mm D
22 Questão — As tubulações mostradas na figura têm todas 6" de diâmetro e coeficiente de
rugosidade C = 120. Para uma vazão de saída Q = 1X,X Lis e sendo a vazão de distribuição q
= 0,01XX Usm, determine:
A vazão Q (Lis) que passa no trecho AB em paralelo superior, e a vazão fictícia no
trecho inferior
A vazão Q. em (L/s)
As perdas obtidas no trecho AB superior e no trecho AB inferior
Obs: Despreze a carga cinética e as perdas localizadas
0=9 	1 XXm

Qo=7

Q =1X,X Us




2XXm
Nit
q=0.01XX L/s m

= 300 II= E 0= 300 mm
