1 LUANNA HONÓRIO

PROFESSOR CARLOS MELLO– RADIO (P6) - 01/02/2021

INTRODUÇÃO

Descrevemos a seguir os princípios técnicos e a
nomenclatura dos principais métodos de diagnóstico
por imagem:
- Radiologia geral
- Tomografia computadorizada (TC)
- Ultrassonografia (USG)
- Ressonância Magnética (RM)

RADIOLOGIA GERAL

A radiologia geral tem como princípio básico os raios X,
o qual é uma radiação ionizante, uma radiação
eletromagnética capaz de ionizar a matéria em virtude
de seu alto conteúdo de energia.

Histórico: o raio X foi descoberto por um alemão
chamado William Conrad Roetgen, em 1895 na
Alemanha (cidade de Wrisburg). Ele ganhou o nobel de
física em 1901.

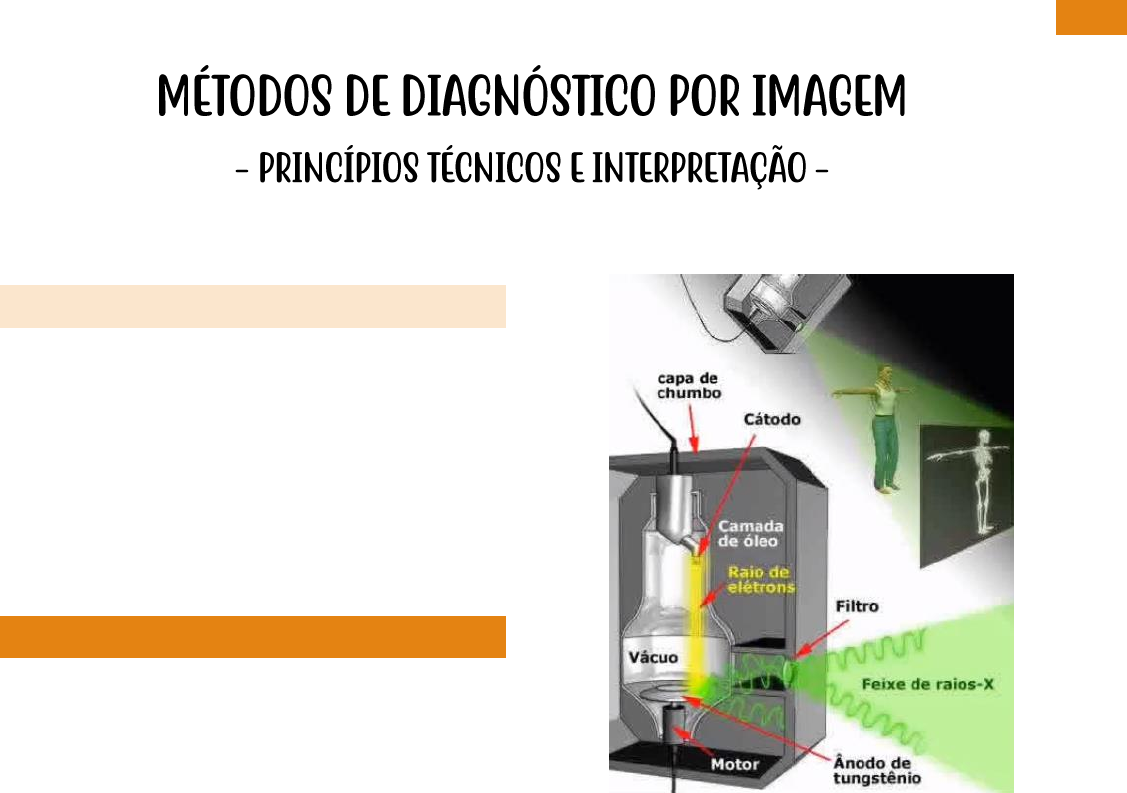

Como ocorre a produção do raio X: é realizada em um
tubo de vácuo revestido por chumbo. No interior desse
tubo, tem-se o cátodo (polo positivo) e ânodo (polo
negativo) nesse tubo.

OBS: é todo revestido por chumbo por que o raio X
atravessa paredes, corpo etc. Porém o chumbo impede
esse atravessamento do raio X.

• Cátodo (-): filamento de tungstênio com uma
corrente elétrica;
• Ânodo (+): placa de cobre e tungstênio.


O cátodo emite uma nuvem de elétrons que é atraído
pelo ânodo. O choque desses elétrons vai causar a
emissão/formação desse raio X onde este irá sair
através da abertura onde se tem o filtro e emite o raio
X, atravessando o paciente e sensibilizando os sais de
prata, dando a imagem do esqueleto humano, uma
radiografia.
RADIOTRANSPARENTE X RADIOPACO:
Radiotransparente: uma estrutura escura, preta
(exemplo: pulmão, estrutura mais radiotransparente
do corpo humano)
Radiopaco: estrutura opaca (exemplo: osso)
Densidades Radiográficas (visual): do mais preto para o
mais branco tem-se:
• Ar (+ preto)
• Gordura (cinza escuro)
• Partes Moles (ex: músculo, tendões etc. cinza
claro)
• Osso (+ branco)


2 LUANNA HONÓRIO
Eixos:
1- Crânio-caudal
2- Transverso
3- Ântero-posterior
OBS: uma desvantagem da radiologia geral com
relação a outros métodos de diagnóstico, como a TC,
RM e USG, é a sobreposição de estruturas.
Sobreposição de imagens (duas incidências):

Na imagem esquerda, mostra-se uma radiografia
simples frontal do tórax evidenciando lesão radiopaca
peri-hilar à direta. Seta aponta uma lesão expansiva do
pulmão, lesão no pulmão direto e está no terço médio
do tórax. Nessa imagem, não se consegue dizer se a
lesão está anterior ou posterior. Para isso, precisa-se
fazer a outra incidência ou um outro posicionamento
para fazer o raio X.
Na imagem a direta, é uma incidência em perfil onde
pode-se verificar que a lesão se localiza
posteriormente no tórax, o que não era possível avaliar
apenas com a incidência frontal.
Pulmão: radiotransparente
Coluna vertebral e costelas: radiopacas

Radiografia de um joelho de uma criança:

1. Ar (está totalmente preto)
2. Gordura do tecido celular subcutâneo
3. Partes moles
4. Osso
TOMOGRAFIA COMPUTADORTIZADA (TC)
Tem o mesmo princípio físico da radiografia geral que
é o raio X.
A grande vantagem da TC com relação à radiografia
simples é permitir a realização de cortes axiais ou
transversos do corpo humano, e com uma resolução de
imagem muito superior.
Densidade:
• Hiperdenso (estrutura branca) – ex: osso
• Hipodenso (estrutura escura) – ex: pulmão
• Isodenso (estrutura com densidades
semelhantes)


3 LUANNA HONÓRIO

O estudo tomográfico computadorizado também
permite a análise dos coeficientes de atenuação
radiológica (densidades) das estruturas avaliadas. Essa
mensuração é elaborada pelas chamadas Unidades
Hounsfield (UH), que utiliza como parâmetros os
valores absolutos da água, que equivales a 0 UH e a do
ar, que possui valor de -1.000 UH. A partir desses, o
aparelho consegue mensurar os valores das diversas
densidades radiográficas dos demais tecidos avaliados.
Unidades Hounsfield (UH):
• Ar (-1000)
• Gordura (-50 a -100)
• Água (0)
• Partes moles (40 a 90)
• Osso (250 a 700) (150 a 500 – livro)
O olho humano não tem capacidade de distinguir os
diversos tons de cinzas da TC, é utilizada a técnica das
janelas (windowing), em que são colocados
parâmetros específicos para a visualização das
estruturas a serem avaliadas.
Por exemplo, em uma TC do crânio podemos utilizar
uma janela com ênfase nas partes moles para avaliação
do parênquima cerebral e uma janela óssea para a
caracterização de eventuais lesões da calota craniana,
como demonstra a imagem a seguir:

Imagem na esquerda: janela óssea;
Imagem na direta: janela para partes moles.
OBS: observa-se a hiper densidade (branco) dos ossos
da calota craniana.
As janelas são parâmetros que visibilizam melhor
determinadas estruturas.
(tomografia do abdome, corte axial. Mostra o fígado,
estômago, etc. – Janela de partes moles)
ULTRASSONOGRAFIA
A USG utiliza como princípio físico o som. É o método
de diagnóstico que consiste da decodificação de ondas
sonoras em imagens.
O ouvido humano possui a capacidade de detectar uma
frequência de ondas sonoras que variam entre 20 a
20.000 ciclos/segundo (Hertz). Inferior a isso
chamamos de infrassom e acima disso de ultrassom.
Os aparelhos de ultrassom, em geral, utilizam uma
frequência variada, dependendo do tipo de transdutor.
Quanto maior a frequência do transdutor (varia de 3,5
a 14Mhz), maior a sua definição e menor a sua
profundidade de penetração.
É operador dependente.
Terminologias – se baseia na ecogenicidade dos tecidos
avaliados:
• Hipereóico/hiperecogênico (estrutura branca)
• Hipoecóico/hipoecogênico (estrutura escura)
• Isoecóico/isoecogênico
• Sombra acústica (estrutura muito densa que
impede a passagem do som, ex., cálculo renal.
Forma uma imagem escura, alongada
posteriormente)

4 LUANNA HONÓRIO
• Reforço acústico (quando se avalia uma
estrutura que permite uma passagem mais
rápida do som que as vísceras sólidas (ex.,
lesões císticas), ocorre uma maior
concentração de ondas sonoras
posteriormente à estrutura)

Imagem de um ultrassom da tireoide demonstrando
uma lesão nodular hipoecoica (escura) com relação ao
parênquima tireoidiano (setas).
Imagem: nódulo hiperecóica no fígado.

Ultrassom da vesícula biliar (a parte escura) cheia de
líquido. Imagem hiperecóica – traço/linha preta:
sombra acústica. O som que atinge ela não passa dela,
ou seja, sombra acústico.
Ultrassom de um rim: abaixo dela tem uma sombra
branca, que é um reforço acústico. Ocorre toda vez
que tem uma lesão cística em um órgão sólido.
Reforço acústico não permite passar o som.
Isso acontece porque o som passa muito mais fácil nas
estruturas líquidas do que as estruturas sólidas. Nesse
ultrassom, o rim é sólido e o cisto é líquido!
RESSONÂNCIA MAGNÉTICA (RM)
O princípio básico da RM é o magnetismo. Essa técnica
permite determinar propriedades dos tecidos por meio
da correlação da energia absorvida com a frequência
do espectro eletromagnético para a formação de
imagens.
Tem a capacidade de detectar o sinal dos átomos dos
núcleos de hidrogênio no nosso organismo. Através da
captação desses sinais, ele fornece a imagem da RM.
Diferente da TC (cortes axiais), a RM permite a
realização do exame através de vários planos de corte
(axial, coronal, sagital e oblíquo)
Intensidade de sinal:
• Hiperintenso/Hipersinal (estrutura branca)
• Hipointenso/hipossinal (estrutura preta)
• Isointenso/isossinal (densidade semelhante)
• Ausência de sinal (não consegue captar o sinal)

5 LUANNA HONÓRIO

Tempos de sequências: são os tempos de pulso
utilizados para excitar e receber o sinal de
radiofrequência emitido pelo aparelho de RM.
Sinal de radiofrequência é o pulso magnéticos que são
utilizados para formar imagens. A RM é uma emissora
de pulso magnéticos que vão para o paciente e
retornam para o aparelho para formara imagem.
Tempo de repetição (TR): intervalo de tempo entre os
pulsos de excitações sucessivos de radiofrequência no
tecido. É o tempo entre as excitações sucessivas de
radiofrequência no tecido, ou seja, é um tempo de
pulso magnético e outro que p aparelho está emitindo.
Tempo de Eco (TE): intervalo de tempo decorrido entro
o pulso de excitação, em que o pico de eco dos spins é
emitido pelo aparelho. É o tempo no qual o sinal de
radiofrequência é recebido, ou seja, o pulso magnético
vai e volta para formar as imagens.
Com base nos tempos de repetição e de eco, definimos
as características dos efeitos de imagem ou
ponderações.
Efeitos de imagem (ponderações):
T1: TR e TE baixos (600/30) (450 e 25 0 livro) - preto
T2: TR e TE altos (3500/150) (3.200 e 150 – livro) -
branco
(Corte axial de RM ponderada em T1; hipossinal
(preto) do liquor no interior dos ventrículos)
(Corte axial de RM ponderada em T2; hipersinal
(branco) do liquor no interior dos ventrículos)
O que muda nessas duas imagens é o líquor.
No T2 (esquerda), o líquor é branco (hiperintenso).
Não somente o líquor, mas todo líquido no T2, ou
seja, edema, processo patológico vai ter um
hipossinal.
No T1 (direta), o líquor é preto (hipointenso).
Contraindicações da ressonância:
- Marcapassos cardíacos (porque sofre um processo de
desmagnetização e pode parar)
- Próteses metálicas (que sejam feitas com material
ferro-magnético, ou seja, o ferro; ouro não interfere)
Meios de contraste:
São substâncias utilizadas na radiologia com o objetivo
de promover diferentes atenuações nos tecidos a
serem examinados. É feito através da administração
oral ou endovenosa.
Todos os meios de contrastes sempre são brancos.
Sempre vão deixar as estruturas mais brancas do que o
habitual.
Os meios de contrastes sempre vão ser radiopaco
(radiografia), hiperdensos (TC), hiperintensos (RM).



6 LUANNA HONÓRIO
Substâncias administradas:
• Iodo (iônico e não-iônico) – radiográficos (raio-
x) – radiografia e TC; VO ou EV
• Bário – radiográficos (raio-x); oral
• Gadolínio; RM; via endovenosa
Na imagem esquerda: TC de fígado demonstrando
uma lesão discretamente hipodensa em lobo hepático
direito na fase pré-contraste. A seta vermelha aponta
uma lesão discretamente hipodensa.
Na imagem direta foi administrada o contraste, onde
foi captada e agora está hiperdensa após sofrer intenso
realce pelo meio de contraste iodado. Ela também
estpa hiperdensa por ser uma lesão vascularizada.
Se a lesão captar mais contraste: lesão mais
vascularizada; se captar menos: menos vascularizada.
CASOS CLÍNICOS
Imagem superior esquerda: RM do crânio ponderado
em T2; Imagem superior direto: RM do crânio
ponderado em T1; Imagem inferior esquerda: TC do
crânio, janela para osso; Imagem inferior direta: TC do
crânio, janela para partes moles.
Ultrassonografia do colédoco (fígado) e dentro dele a
seta mostra-se uma imagem
hiperecóica/hiperecogênica (branca) dentro do
colédoco e posterior tem uma linha preta, que é uma
sombra acústica. Esse é o aspecto clássico de uma
coledocolitísase.

TC do abdome: a seta aponta uma lesão escura. O
parênquima hepático é cinza claro e a lesão é cinza
escuro. É uma lesão hipodensa por ser mais densa que
o parênquima.

TC corte axial, janela de partes moles. Lesão
hiperdensa.

7 LUANNA HONÓRIO

Radiografia da perna. A seta aponta uma imagem
preta. É uma lesão radiotransparente.
Ultrassonografia. Lesão hipoecóica com um reforço
acústico posterior. Lesão cística dentro do fígado –
cisto hepático.

RM com córtex axial ponderada em T1 com lesão
hiperdensa ou com hiperssinal.
Ultrassonografia. Nódulo no fígado, entre as cruzes,
nódulo hipoecóico.
Radiografia do tórax com lesão radiopaca o terço
superior do pulmão direito.

RM ponderada em T2, com líquor branco e com lesão
branca no parênquima cerebral. Lesão hiperintensa.

8 LUANNA HONÓRIO

Radiografia da tíbia, mostrando uma lesão
radiotransparente, comprometendo o terço proximal
da tíbia.
EXEMPLOS DE DESCRIÇÃO DE LAUDO:
Presença de lesão com características
expansivas comprometendo o lobo frontal esquerdo,
que exibe intenso hipersinal nas sequencias
ponderadas em T2 e hipossinal em T1, com intenso
realce pelo meio de contraste paramagnético
(GADOLÍNEO).
Observa-se lesão hipoecóica em lobo hepático
esquerdo de contornos regulares com intenso reforço
acústico posterior. Apresentando na TC (tomografia
computadorizada) densidade de aproximadamente 7
UH.



1 LUANNA HONÓRIO

PROFESSOR CARLOS MELLO– RADIO (P6) - 01/03/2021

ALTERAÇÕES VASCULARES DO SNC

• Alterações vasculares;
• Neoplasias;
• Alterações congênitas;
• Processos inflamatórios e infecciosos;
• Leucopatias;
• Traumatismo cranioencefálico.

As alterações vasculares podem estar relacionadas
com a obstrução do fluxo sanguíneo para determinado
território encefálico, o que identifica a lesão vascular
isquêmica, ou decorrente de ruptura vascular,
caracterizando a lesão vascular hemorrágica.
DOENÇA VASCULAR ISQUÊMICA
Isquemia é uma obstrução vascular: diminuição de
oxigênio – necrose tecidual.
Território vasculares: são as regiões do encéfalo que
são irrigadas pelas principais artérias do SNC:
• A. Cerebral anterior (ACA);
• A. Cerebral média (ACM);
• A. Cerebral posterior (ACP);
• A. Cerebelar póstero-inferior (PICA);
• A. Cerebelar anteroinferior (AICA);
• A. Cerebelar superior (ACS).
Cada artéria irriga determinada área específica do
encéfalo, deste modo, podemos caracterizar com
precisão qual artéria foi comprometida em virtude da
área afetada pela lesão isquêmica.
Exemplo: Lesão na região frontal anterior,
paramediana do lado esquerdo – artéria obstruída:
cerebral anterior esquerda.

Área vermelha: território que é irrigado pela arterial
cerebral anterior;
Área amarela: território que é irrigado pela artéria
cerebral média;
Área azul: território que é irrigado pela artéria cerebral
posterior.
ACHADOS RADIOLÓGICOS
TOMOGRAFIA COMPUTADORIZADA:
A TC apresenta uma sensibilidade diagnóstica nas
primeiras 24h de, aproximadamente, 60%.
A lesão isquêmica manifesta-se como uma área
hipodensa (preto) no território arterial comprometido
associada a uma área de edema perilesional, que
perdura por, aproximadamente, 1-3 semanas e ocorre
o apagamento dos sulcos e fissuras encefálicas na
região.
• Lesão hipodensa no território arterial
comprometido;
• Área de edema perilesional;
• Apagamento dos sulcos e fissuras.
Área hipodensa, escura, comprometendo o hemisfério
cerebral direito. A artéria cerebral média obstruída,
causando essa lesão hipodensa, com o apagamento
das fissuras e sulcos. Tem também uma compressão do
ventrículo direito pelo edema decorrente do AVC.
Então, podemos dizer que esse paciente sofre um AVC
isquêmico da artéria cerebral média direita:

2 LUANNA HONÓRIO

AVC isquêmico da artéria cerebral média esquerda com
área hipodensa e apagamento dos sulcos e fissuras do
lado esquerdo:

LESÕES VASCULARES HEMORRÁGIAS
INTRAPARENQUIMATOSAS: HEMORRAGIAS INTRA-
AXIAIS

INFARTO LACUNAR
Doença vascular isquêmica.
Pode ser definido como uma lesão isquêmica de
pequenas proporções.
Caracteriza-se pela obstrução do fluxo de arteríolas ou
artérias de pequeno porte, principalmente as artérias
penetrantes profundas e lentículo-estriadas.
Predominam nas regiões da cápsula interna, gânglios
da base, tálamos e regiões paramedicanas do tronco
cerebral.
As setas apontam as áreas hipodensas na topografia
das regiões dos núcleos da base esquerda mostrando
lesões decorrentes de infartos lacunares:

MICROANGIOPATIA
Doença vascular isquêmica.
Microangiopatia ou Doença de pequenos vasos
caracteriza-se pela doença oclusiva microvascular
nestes territórios.
É uma doençadegenerativa que evolui com a idade e
apresenta-se mais acentuada em pacientes
hipertensos e diabéticos.
Manifestam-se como focos hipodensos na TC ou áreas
de hipersinal em T2 e FLAIR na RM, comprometendo a
substância branca periventricular nas fases iniciais,
evoluindo, em alguns casos, para a substância branca
profunda da coroa radiada dos centros semiovais.
Acomete principalmente os territórios de fronteira que
são as regiões limítrofes entre os territórios arteriais,
em que a vascularização encefálica é mais delimitada,
mais precária porque é uma área de transição entre
duas artérias. São vasos menos calibrosos, mais finos.
Área de transição das irrigações das artérias cerebrais
média com anterior e média com posterior (em
amarelo):


3 LUANNA HONÓRIO
Áreas mais hipodensas em decorrência da
microangiopatia:

DOENÇA VASCULAR HEMORRÁGICA
Classificação das hemorragias intracranianas de acordo
com sua localização:
• Hemorragia intraparenquimatosa ou intra-
axial;
• Hemorragia subdural e extradual;
• Hemorragia subaracnoide;
• Hemorragia intraventricular.
Etiologia: é bastante variada!
• Trauma
• Hipertensão: pacientes hipertensos têm maior
predisposição a sangramentos cerebrais, que
predominam na cápsula externa, putâmen,
tálamo e ponte.
• Aneurisma: geralmente são oriundas da a.
cerebral anterior, bifurcação da a. cerebral
média ou do topo da artéria carótida interna.
• Malformações vasculares: malformações
arteriovenosas e angiomas cavernosas podem
romper-se e causar volumosos sangramentos
intracranianos.
• Coagulopatias: pacientes com deficiência de
vitamina K, doença hepatocelular, uso de
anticoagulantes.
• Angiopatia amilóide: condição caracterizada
por depósitos de proteína amiloide nas
paredes das artérias cerebrais, o que aumenta
o risco de sangramento em pacientes idosos,
normotensos. Manifesta-se por hemorragias
múltiplas, periféricas, bilaterais, geralmente
poupando o tronco encefálico, núcleo de base.
• Prematuridade: crianças prematuras têm mais
predisposição a hemorragias da matriz
germinativa (precursor neuronal); a
hemorragia cerebelar é frequente em
prematuros <32 semanas.
• AVCI com reperfusão: a transformação
hemorrágica do acidente vascular isquêmico
pode ocorrer em 50-70% dos casos de
isquemia.
• Neoplasias:
- Primárias (Tumores primários do SNC):
oligodendroglioma, glioblastoma, ependioma.
- Secundárias (Tumores secundários do SNC):
metástases de melanoma, coriocarcinoma,
rim, tireoide e pulmão.
ACHADOS RADIOLÓGICOS
TOMOGRAFIA COMPUTADORIZADA:
Na fase aguda (até 7 dias), a lesão hemorrágica
apresenta-se:
• Lesão hiperdensa (branco);
• Bem marginada;
• Halo hipodenso relacionado com edema
perilesional.
Na fase subaguda (1-4 semanas), a lesão hemorrágica
apresenta-se:
• Progressivamente isodensa com relação ao
parênquima;
Na fase crônica (>4 semanas):
• Hipodensa (igual ao isquêmico);
• Evolui para a encefalomalacia ou gliose;
Região occipital posterior esquerdo com uma área
hiperdensa relacionada a uma hemorragia occipital:


4 LUANNA HONÓRIO
Paciente com uma extensa área hiperdensa
comprometendo a região parieto occipital esquerda –
AVC hemorrágico:

HEMATOMAS INTRACRANIANOS EXTRA-AXIAIS
Tipos de hemorragias extra-axiais:
• Hemorragia extra-dural: por fora da
duramater;
• Hemorragia subdural: por baixo da duramater,
entre a duramater e aracnoide;
• Hemorragia subaracnoide
Hemorragia extradural:
• Caracteriza-se por um foco hemorrágico entra
a dura-máter e a calota craniana;
• Decorrente de lesão da a. meníngea média;
• Apresenta: densidade heterogênea
(dependendo da fase da hemorragia);
• Possui aspecto biconvexo, com efeito de massa
sobre o parênquima cerebral.
Hemorragia subdural:
• Decorre do sangue entre a dura-máter e a
aracnoide;
• Relacionado com lesões das vias subdurais e
das a. corticais;
• Apresenta: densidade heterogênea;
• Possui aspecto crescente.
Hemorragia subaracnoide:
• Caracteriza-se pelo sangramento entre a
aracnoide e a pia-máter.
• Pode decorrer de lesões de vasos meníngeos,
ruptura de aneurismas ou mesmo de
hemorragias intraparenquimatosas que
atingem o espaço subaracnoide por meio do
sistema ventricular;
• Caracteriza-se por áreas de sangramento entre
os sulcos, fissuras e cisternas.
Lesão intra-axial: é toda lesão que está dentro do
parênquima do SNC.
Lesão extra-axial: é toda lesão que está dentro do
crânio, mas fora do parênquima do SNC. Se localizam
entre as meninges!
Nos asteriscos mostram duas lesões que abaúlam a
duramater: hematoma extra-dural:

Hematoma subdural:


5 LUANNA HONÓRIO
Hematoma extradual, abaulando o parênquima
encefálico

Podemos perceber nessa imagem que no lado direito,
os sulcos estão pretos porque o líquor na TC é preto,
então os sulcos que estão cheios de líquor fica preto.
Do lado direito do paciente (a minha esquerda
olhando), as setas estão apontanto umas áreas
hiperdensas, brancas, no interior dos sulcos,
compatível com sangramentos! É uma hemorragia
subaracnoide:

CASO CLÍNICO:
Caso clínico: Paciente sexo masculino, 72 anos, com
história de fortes dores de cabeça há 3 horas,
evoluindo com parestesias do membro superior
direito. Há uma hora evoluiu com desorientação,
desvio de rima labial e dificuldade de fala.

Hipótese diagnóstica: acidente vascular encefálico.
Isquêmico ou hemorrágico?

Qual seria a conduta?

CONDUTA RADIOLÓGICA
A conduta deve ser feita com a solicitação de uma TC
para poder descartar o tipo hemorrágico.
Exemplo 1: Paciente chega com clínica de AVC no
pronto-socorro e faz uma TC onde apresenta uma lesão
hipodensa. Diagnóstico: AVC Isquêmico. Tratamento:
trombolítico, anticoagulante.
Exemplo 2: Paciente chega com clínica de AVC no
pronto-socorro e faz uma TC onde apresenta uma lesão
hiperdensa. Diagnóstico AVC hemorrágico. Tratamento
paliativo.
Exemplo 3: Paciente, com clínica de AVC, TC com
exame normal. Faz o que? RNM? Não! Conduta
correta: tomografia novamente! Pois na TC o
sangramento aparece na hora. Pode ter um paciente
com AVC isquêmico e ter um exame normal. Já na AVC
hemorrágica, isso não ocorre! Sangrou, apareceu! Se
fez a TC de novo e o exame está normal, trata como
AVC isquêmico.

1 LUANNA HONÓRIO

PROFESSOR CARLOS MELLO– RADIO (P6) - 15/03/2021

INTRODUÇÃO

O câncer mamário acomete 1:10 mulheres, sendo uma
doença muito prevalente.

FATORES DE RISCO

• Idade
• História familiar
• Número de gestações: mulher nuligesta (que
não teve filho) de maior idade tem maior risco
que as que tiveram várias gestações.
• Lactação: fator protetor

EXAME E INCIDÊNCIA

O exame de escolha para o rastreio (screening) é a
mamografia, pois é um exame acessível e de baixo
custo.

• O princípio básico dele são os raios X
• O aparelho usado para fazê-la é o mamógrafo
que pode fazer uma rotação de até 180° para
facilitar o posicionamento da mama.


MAMÓGRAFO:


Incidências na mamografia:
• Cranio-caudal (CC);
• Médio-lateral oblíqua (MLO): como se fosse
um perfil;
• Spots de compressão (ampliações)



2 LUANNA HONÓRIO


• A primeira imagem mostra a incidência crânio-
caudal: o feixe de raio X está embaixo da mama
e em cima está o compressor;
• A segunda, o compressor está comprimindo a
mama lateralmente, para fazer a incidência
médio-lateral oblíqua (como se fosse um
perfil).

OBS: não é uma incidência em perfil verdadeira, é um
pouco oblíqua, porque o principal objetivo é pegar a
região axilar para pesquisar os linfonodos axilares que
são os primeiros locais de metástases do câncer de
mama.

Incidência médio-lateral oblíqua, em que se observa a
parte axilar (triângulos em cima):


Incidência crânio-caudal:


MAMOGRAFIA DE RASTREAMENTOOU SCREENING:

• A primeira mamografia deve ser feita entre 35
e 40 anos de idade e as outras são feitas de
controle;
• Até os 50 anos: anual ou a cada dois anos;
• Acima dos 50 anos: anual;
• Sempre realizar o autoexame.

Mamografia de aspecto normal, em que a seta aponta
o tecido adiposo da mama e a ponta de seta
apontando o tecido mamário (tecido fibroglandular)
que é mais denso que a gordura:


Mamografia de paciente jovem (20-25 anos) com a
mama muito densa, denso difícil achar nódulos:


Mamografia mostrando mama com prótese de
silicone. Se a mamografia for bem feita, a prótese não

3 LUANNA HONÓRIO
atrapalha a visualização:


Manobra de Eklund: para mamas com próteses, a
técnica tenta puxar o máximo de tecido mamário para
deixar a prótese posterior para que consiga visualizar:


À esquerda mamografia sem a manobra e à direita com
a manobra: consegue ver bem mais à direita.

BREAST IMAGING REPORTING AND DATA
SYSTEM (BIRADS)

A parte mais importante na mamografia é a descrição
do BIRADS (Breast Imaging Reporting and Data
System), que é uma padronização na descrição de
relatórios e da recomendação dos laudos
mamográficos.

É uma classificação de 0 a 6 os achados da mamografia,
toda mamografia deve ter no final dela o BIRADS, pois
preconiza até na conduta do mastologista.

• Birads 0: mamografia inconclusiva, precisa de
exame adicional;
• Birads 1 (mamografia negativa): controle
anual;
• Birads 2 (lesão benigna): controle anual;
• Birads 3 (lesão provavelmente benigna):
repetir em 6 meses; eventualmente biópsia;
• Birads 4 (lesão suspeita): biópsia;
• Birads 5 (lesão provavelmente maligna):
biópsia;
• Birads 6 (lesão já biopsiada como maligna, mas
não retira ou tratada).





1 LUANNA HONÓRIO

PROFESSOR CARLOS MELLO– RADIO (P6) - 15/03/2021

INTRODUÇÃO

A análise radiológica do tórax é dividida em três
partes:
• Anatomia radiológica
• Semiologia radiológica do tórax
• Patologias torácicas
ANATOMIA RADIOLÓGICA DO TÓRAX

Um exame radiográfico simples permite uma avaliação
bem detalhada da anatomia torácica, embora não
tenha uma sensibilidade muito boa no exame
radiográfico, consegue avaliar as estruturas a seguir em
uma radiografia simples:

• Campos pleuro-pulmonares
• Seios costo e cardiofrênicos
• Estruturas ósseas
• Diafragma
• Mediastino

MEDIASTINO:
- Região localizada entre os campos pleuropulmonares
e se estende no sentido crânio-caudal da abertura
superior do tórax até o diafragma.

- Abrange todas as vísceras torácicas, exceto pulmões
e pleuras, nele estão: linfonodos, coração, aorta, vasos
pulmonares, hilos pulmonares, ducto torácico.

- Existem várias classificações para a subdivisão do
mediastino, mas consideramos a mais didática a que o
divide em:
• Mediastino superior: acima do nível do
pericárdio;
• Mediastino inferior (abaixo da linha do
pericárdio) com 3 divisões: anterior, média e
posterior.


Uma linha é traçada na parte superior do coração,
tangenciando essa parte superior e tudo acima dessa
linha do mediastino é considerada superior e abaixo,
inferior:



Na divisão do mediastino inferior em 3 partes traça
linhas tangenciando o coração também.

Essa divisão do mediastino é importante para fazer os
diagnósticos diferenciais das diversas patologias que
acometem essa região.

Na radiografia póstero-anterior (PA) os contornos do
mediastino formam curvas: duas a direita e três a
esquerda:
• À direita: a parte superior é formada pela veia
cava superior (VCS) e a inferior pelo átrio
direito;
• À esquerda: os três componentes principais
são o arco aórtico, tronco da artéria pulmonar
e ventrículo esquerdo.

Com isso, conseguimos dar os diagnósticos de
patologias, por exemplo: aneurisma de arco aórtico ou
uma hipertensão pulmonar, onde se ver um
abaulamento desses contornos.


2 LUANNA HONÓRIO


ÍNDICE CARDIOTORÁCICO

É a referência que existe para avaliar se tem um
aumento da área cardíaca em uma radiografia do
tórax. Essa referência é avaliada através do índice
cardiotorácico.
Considera-se o coração de tamanho normal em uma
radiografia quando seu maior diâmetro transverso não
ultrapassa 50% do diâmetro dos campos
pleuropulmonares (índice cardiotorácico).

A imagem mostra uma linha no diâmetro transverso
do coração e outra na metade do diâmetro transverso
do tórax (campos pleuropulmonares):


O diâmetro do coração não pode passar essa linha que
representa metade do diâmetro do tórax.

OBS: Quando tem um aumento desse índice, considera
que tem um aumento cardíaco que pode sugerir uma
patologia (cardiopatias como ICC – insuficiência
cardíaca congestiva e miocardiopatia dilatada).

Nem sempre significa uma patologia, pois o coração de
um atleta pode ter um coração mais hipertrofiado com
índice cardiotorácico um pouco mais elevado, mas que
isso é normal para ele.

RADIOGRAFIA SIMPLES

A radiografia do tórax é apresentada através de
incidências específicas, cuja denominação indica o
posicionamento do paciente em relação a película
radiográfico e o feixe do raio-X.

• Incidência PA (póstero-anterior): indica que o
feixe de raio X está incidindo no paciente no
sentindo póstero anterior, ou seja, o paciente
está de costas e filme está na frente.

• Incidência AP: antero-posterior, ou seja, raio-x
vem anteriormente e o filme está
posteriormente.

• Incidência em perfil: lateralmente – paciente
ao lado da película.

As incidências de rotina são PA e em perfil!

OBS: Faz se PA e não em AP porque em AP tem
magnificação da área cardíaca, pois o feixe de raio X é
divergente: quanto mais perto o órgão que quer avaliar
estiver do filme, mais fidedigno será o tamanho do
órgão: como o coração está anterior, se colocasse o
filme nas costas (AP), ficaria com uma maior distância
entre o coração e o filme, então coração ficaria de um
tamanho maior.

Em PA:
O paciente fica com as
mãos na cintura e
encosta o cotovelo na
frente para que, nessa
posição, retire as
escápulas da frente do
pulmão que
prejudicaria a análise
clínica.




3 LUANNA HONÓRIO
PA:

PERFIL:


PARÂMETROS TÉCNICOS

São avaliações feitas na radiografia do tórax para
verificar se a radiografia foi bem feita, se tem técnica
adequada, são eles:

• Dose de radiação adequada;
• Inspiração adequada;
• Adequadamente centrado

DOSE DE RADIAÇÃO:
- Em uma radiografia do tórax com penetração ideal
(dose de radiação ideal), devemos ser capazes de
visualizar a sombra da coluna vertebral apenas nas suas
porções mais superiores.

- Os exames em que a coluna é totalmente visualizada
na sua totalidade estão muito penetrados (deu uma
dose maior de raio X), a não ser que tenham sido
realizados em filmes especiais, ou com sistema digital,
onde é possível a visualização de toda a coluna e das
linhas mediastinais.

Essa radiografia consegue visualizar as três vértebras,
mas no restante tem uma sombra branca, então a
técnica foi adequada:

Nessa radiografia, deu-se uma dose de radiação muito
pouca, pois ficou muito branco:


Já nesse caso, deu muita radiação, dando para
observar toda a coluna, as vertebras bem visualizadas:


Vale salientar que essa técnica não vale para a
radiografia digital, quando se usa filmes especiais ou
para sistema digital, pois nesse sistema é possível
visualizar bem todas as estruturas (ossos, pulmões), já
que possui uma tecnologia diferenciada (visualiza toda
a coluna e as linhas mediastinais).


4 LUANNA HONÓRIO
Radiografia convencional/analógica (esquerda) X
Radiografia digital (direita):


Na digital observa todos os corpos vertebrais, mas
também se vê muito bem o pulmão, as artérias
pulmonares, seios costofrênicos.INSPIRAÇÃO CORRETA

Em uma radiografia do tórax bem feita, os pulmões
devem estar hiperinsuflados, ou seja, o paciente deve
estar em apneia máxima.

Para saber se a inspiração está adequada deve haver a
contagem de 9 a 11 costelas posteriores projetando-se
sobre os campos pulmonares.

Nesse caso a 11° já está fora do pulmão, mas tem
entre 9 e 11 projetadas nos campos pulmonares, tem
inspiração adequada:


Nesse caso não está adequada, pois quando conta os
arcos costais, conta-se 6, significando que estão
pouco insuflados:


ALINHAMENTO

Em um exame bem centrado, as bordas mediais das
clavículas devem estar equidistantes do centro da
coluna, além disso as escápulas devem estar fora dos
campos pulmonares.

Nesse caso, observa-se essas linhas preta e amarela
estão bem alinhadas, o que significa que as distâncias
entre as clavículas e a coluna são equivalentes e que
as escápulas não estão fora dos campos pulmonares:


TOMOGRAFIA COMPUTADORIZADA

É o método de imagem mais sensível para avaliação do
parênquima pulmonar, em parte devido a sua alta
sensibilidade e a não sobreposição de imagens.

O exame será representado por uma janela específica
para avaliar o parênquima pulmonar e outra para
avaliar o mediastino.


5 LUANNA HONÓRIO
A esquerda tem uma janela pulmonar e à direita
janela pulmonar para as partes moles (ficam cinzas):


Na janela pulmonar: vê todo o parênquima, os vasos,
a traqueia e as partes moles ficam cinza:


OBS: Na janela para partes moles: vê bem a
musculatura paravertebral, vértebras, mas o pulmão
fica todo preto (não consegue avaliar o pulmão com
essa janela).

SEMIOLOGIA DO ESPAÇO AÉREO

Relacionado a nomenclatura utilizada.
Toda vez que tem uma ocupação ou substituição do
espaço aéreo, será denominado de consolidação que
se traduz na radiografia e na TC com aumento
homogêneo da densidade do parênquima pulmonar.

• Pode ser por processo neoplásico, exsudato
(processo inflamatório).
• A redução do espaço aéreo por um colapso no
pulmão é denominada de atelectasia.
BRONCOGRAMA AÉREO: achado radiográfico muito
importante, presente no diagnóstico de patologias
muito prevalentes. Se caracteriza por um bronquíolo
pérvio (passando ar) em meio a uma consolidação.

Imagem de TC mostrando uma consolidação (branca)
e, as setas apontando em meio a consolidação,
observa-se bronquíolos pérvios (broncograma aéreo):


O broncograma aéreo é encontrado principalmente em
3 patologias:

• Linfoma ou pseudolinfoma pulmonar;
• Carcinoma bronquíolo-alveolar;
• Doenças infecciosas, como as pneumonias.

Sendo que desses as pneumonias são mais frequentes,
os outros dois são raríssimos: 99% dos casos de
broncograma aéreo, pensa primeiro em processo
infeccioso. Se fizer o tratamento e não houver
resolução, pensa em outra causa.

DERRAME PLEURAL: é um dos achados mais comuns
na radiografia do tórax, se caracteriza pela presença de
líquido no espaço pleural (espaço que separa as duas
pleuras).

PNEUMOTÓRAX: presença de ar no espaço pleural.

Radiografia mostrando um apagamento do seio
costofrênico à esquerda: é o primeiro achado de um
derrame pleural:


6 LUANNA HONÓRIO


• O seio costofrênico é a parte mais baixa do
tórax (próximo ao diafragma), então se tem
líquido entre as pleuras quando faz radiografia
em pé, o líquido escorre e fica radiopaco, pois
é mais denso que o pulmão;
• Pode ser outras patologias como neoplasias
nessa região. Nesse caso, para diferenciar faz a
incidência em decúbito lateral com raios
horizontais – incidência de Laurell.
• Radiografia em decúbito lateral (ou incidência
em Laurell): se for líquido, vai escorrer (como
na imagem), se for neoplasia não vai se alterar.



• Entre a pleura que as setas apontam para fora,
não se vê os vasos pulmonares, porque houver
extravasamento de ar que empurrou a pleura
visceral medialmente;
• É ar intratorácico e extrapulmonar;
• Se não for tratado adequadamente pode
evoluir para um pneumotórax hipertensivo.
Imagem de TC mostrando pneumotórax, com as
pontas das setas apontando para a pleura e a seta
apontando para um pneumotórax:


No pneumotórax não observa vasos nos pulmões, pois
houve extravasamento do ar entra as duas pleurals,
havendo a presença de ar intra-torácico e
extrapulmonar.

Seta apontando ar intratorácico e extrapulmonar:

Pulmão colapsado:



7 LUANNA HONÓRIO
DOENÇAS INFECCIOSAS

Broncopneumonia: patologia muito prevalente,
caracterizada por inflamações em placas acometendo
vários focos de consolidação, com tendência a
confluência e pode ficar com esparsos pelo
parênquima.

Abscesso pulmonar: infecção que forma uma cavidade
secundária a um processo infeccioso piogênico.

Infecção miliar: acontece quando o patógeno está
distribuído na corrente sanguínea, o que promove sua
distribuição quase uniformee pelo pulmão.

OBS: Aspecto clássico da infecção miliar: Tuberculose
miliar

Duas imagens representando broncopneumonias:
- Processo infeccioso peri-hilar com presença de
broncograma aéreo:


-Vários focos de consolidação esparsos pelo
parênquima em uma pneumonia difusa e bilateral:


Lesão cavitada mostrando nível hidroaéreo em seu
interior (presença de pus e gás dentro de uma lesão –
pus fica na parte inferior e o gás acima):


Nível hidroaéreo: se caracteriza pela presença de gás e
pus na cavidade, em que o pus desce e o ar sobe
quando é feita a radiografia em pé: fica uma linha
retinha entre o preto e o branco.

Radiografia e TC mostrando infiltrado micronodular
difuso e bilateral, caracterizando a infecção miliar:


TUBERCULOSE PULMONAR

A tuberculose pulmonar é causada pelo
Mycobacterium tuberculosis ou bacilo de Koch, é
dividida em primária (primo-infecção) e secundária:

• Primária: ocorre em indivíduos que ainda não
tiveram contato com o bacilo, sendo, portanto,
mais comum em crianças;
• Secundária: desenvolve-se a partir de uma
nova infecção (reinfecção exógena) ou da
reativação de bacilos latentes;

Na primo-infecção, a bactéria atinge o alvéolo onde vai
desencadear uma reação inflamatória pela sua
proliferação que culmina em atrair macrófagos os
quais vão tentar conter o processo infeccioso.

8 LUANNA HONÓRIO
Se o processo inflamatório contiver a lesão, ocorrerá a
formação do granuloma que é uma pequena lesão
nodular calcificada.

Na radiografia mostra um granuloma calcificado:


Na tomografia, observa uma seta apontando uma
imagem branca calcificada que é decorrente do
processo inflamatório da TB e que é apenas uma lesão
sequelar (indica que teve contato e curou), não tem
significado clínico:


Na forma secundária ou pós-primária, a infecção irá
surgir após um período de latência do primeiro contato
com o bacilo: dessa vez é localizado nos ápices
pulmonares e evolui para um processo consolidativo
que cavita, forma um exsudato inflamatório (caseum)
que é expelido ao encontrar um brônquio, dando um
aspecto típico de consolidação com lesões cavitadas.

Aspecto clássico de uma tuberculose em atividade:
uma consolidação bem branca (radiopaca, densa) com
área preta em seu interior (cavitação: buraco de
destruição pulmonar):


ENFISEMA PULMONAR

Também é bastante prevalente que apresenta uma
hiperinsuflação pulmonar, é uma DPOC.

Tem-se um represamento de gás devido a lesão nos
alvéolos e perda da elasticidade alveolar, causada pela
nicotina e alcatrão.

O cigarro é a principal causa de enfisema, onde se tem
uma retenção de ar no pulmão. Se tem essa retenção
de ar, vai ter os sinais de hiperinsuflação.

Os sinais de hiperinsuflação pulmonar se caracterizam
por sinais indiretos, como:

• Aumento do diâmetro ântero-posterior do
tórax;
• Aumento dos espaçosintercostais;
• Retificação das cúpulas diafragmáticas;
• Hipertransparência pulmonar (mais escuro)

Exemplo de paciente com DPOC/enfisema pulmonar
em que se observa os sinais indiretos citados acima:


9 LUANNA HONÓRIO
Na TC de alta resolução do tórax, observa áreas
hipodensas difusas pelos campos pulmonares, com
perda da arquitetura habitual e formação de bolhas e
cistos aéreos:


Essas áreas mais escuras são o enfisema, na TC dá para
ver o enfisema em si.

TUMORES PULMONARES

A principal etiologia deles é o fumo: mais de 90% dos
casos de neoplasias pulmonares estão relacionadas ao
fumo.

As lesões pulmonares expansivas devem ser
classificadas primeiramente de acordo com seus
aspectos em benignas e malignas.

Das neoplasias malignas, tem os critérios para definir
se a lesão é maligna:

• Lesão de contornos espiculados ou irregulares;
• Nódulos com densidade de partes moles e que
captam o meio de contraste endovenoso, que
tendem a apresentar um tempo de duplicação
rápido (em média 18 meses).











Nódulo espiculado, característico das neoplasias
malignas:


Lesões metastáticas: são muito prevalentes no pulmão
e podem alcançá-lo por via hematogênica, linfática ou
endobrônquica.

• 80% das metástases para o pulmão são
provenientes das lesões primárias das mamas,
esqueleto e sistema genitourinário.

Radiografia de tórax mostrando múltiplas lesões
nodulares, dispersas difusamente nos dois pulmões,
sedo metástases de um paciente com CA de tireoide:


PATOLOGIAS MEDIASTINAIS

As patologias encontradas no mediastino estão
geralmente associadas às estruturas em seu interior,

10 LUANNA HONÓRIO
desde modo, podemos classificá-las de acordo com a
região mediastinal comprometida.

A divisão do mediastino facilita o diagnóstico, porque
tem as principais patologias para cada localização:

REGIÃO PATOLOGIAS
Mediastino
superior
• Timoma
• Bócio de tireóide
• Linfoma
• Teratoma
• Cisto broncogênico
Mediastino
anterior
• Timoma
• Linfoma
• Cisto tímico
• Lipoma
Mediastino
médio
• Aneurisma de aorta
• Linfoma
• Cisto para-cardíaco
Mediastino
posterior
• Aneurisma de aorta
• Tumores de esôfagos
• Cisto de duplicação esofágica
• Tumores neurogênicos
• Cisto de ducto torácico
• Linfoma
• Hematopoiese extramedular

OBS: O mediastino posterior como tem mais
estruturas, terá também maiores diagnósticos
diferenciais.
- Os linfomas podem aparecer em todas as
localizações.

Imagem mostrando lesão no mediastino superior (já
que ver o arco aórtico) e pela localização pode ser um
timoma, bócio da tireoide, linfoma, teratoma ou cisto
broncogênico, no caso é um timoma:


Imagem mostrando grande dilatação da aorta
ascendente (seta maior), enquanto posteriormente
mostra uma aorta normal (ponta de seta), então é um
aneurisma de aorta ascendente:


Várias lesões nodulares adjacentes ao arco aórtico,
são linfonodomegalias em um paciente com linfoma,
comparando com a aorta, os linfonodos têm quase o
dobro do seu tamanho:
