1

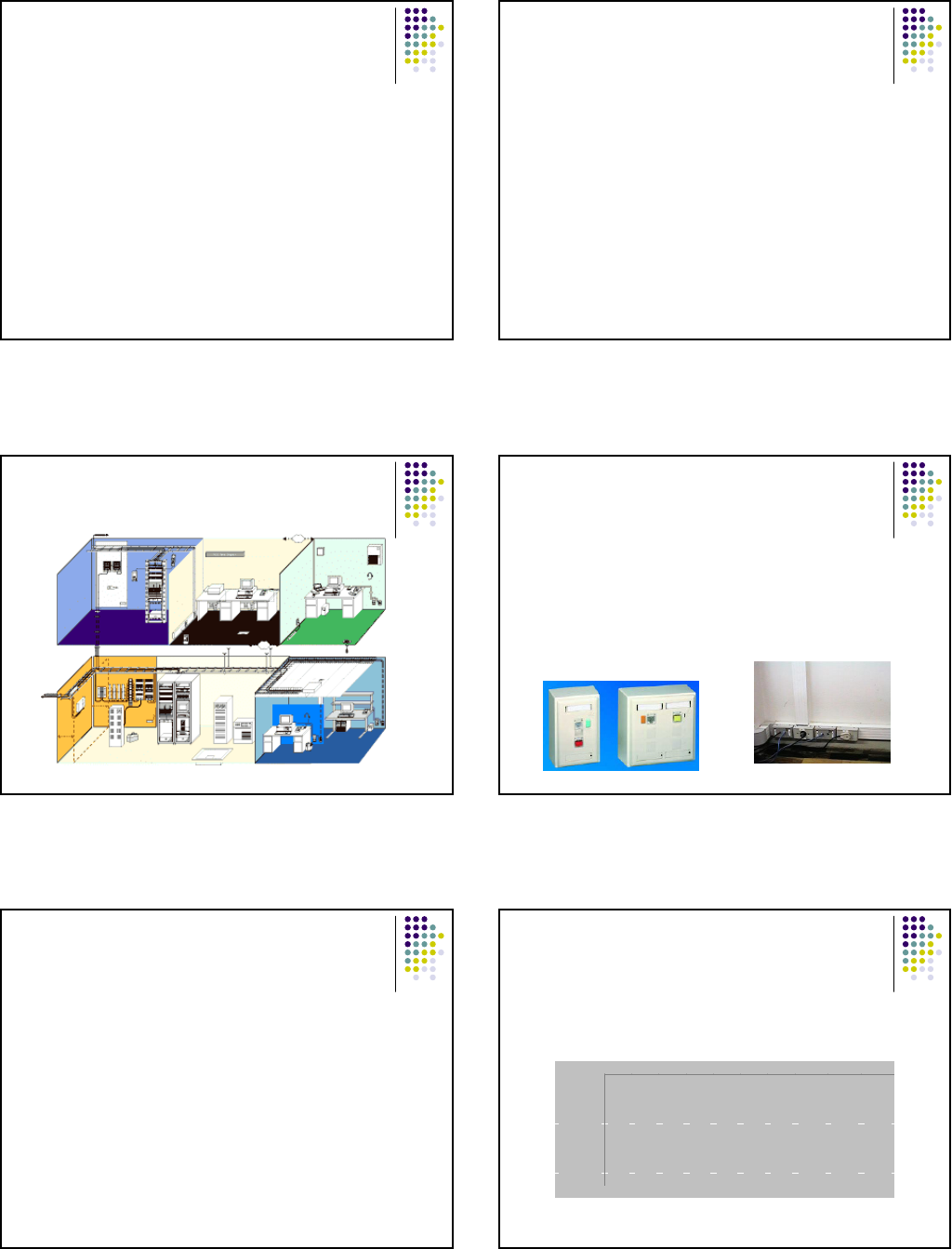

EIA/TIA 569-B
infra-estrutura caminhos e espaços
Conforme a EIA/TIA 569A a infra-estrutura
é dividida nos seguintes subsistemas:
• Área de Trabalho;
• Percursos horizontais;
• Sala ou armário de telecomunicações;
• Percursos verticais ou para backbone;
• Sala de equipamentos;
• Instalações de Entrada.
ANSI EIA/TIA 569ANSI EIA/TIA 569--BB
Sistemas da TIA 569Sistemas da TIA 569--BB
Work Work AreaArea
� Espaço onde os usuários utilizam os recursos de
telecomunicação;
� A tomada ou outlet de telecomunicação presente na
Work Area é o ponto no qual o equipamento do usuário
final se conecta ao sistema de distribuição de
telecomunicação;
� No mínimo 2 tomadas de telecomunicações por área de
trabalho deverão estar disponíveis.

Elementos de InfraElementos de Infra--Estrutura para o Percurso Estrutura para o Percurso
HorizontalHorizontal
� O comprimento máximo do duto entre curvas ou
caixas de passagem é de 30 metros;
� Utilize no mínimo dutos de 1”, e na prática evite
lances com mais de duas curvas de 90 graus;
� Os dutos deverão ser desenhados para acomodação
de todos os tipos de cabos de telecomunicação (voz,
dados, imagem etc.);
� Os dutos deverão ser dimensionados considerando
que cada estação de trabalho é servida por até três
equipamentos (cabos) e cada Work Area ocupa 10m² de
espaço útil. Portanto deverão ter capacidade para
acomodação de 3 cabos UTP/STP com dimensões
mínimas de ¾”.
EletrodutosEletrodutos
EletrodutosEletrodutos
Lances retos, com no mLances retos, com no mááximo 40% de ocupaximo 40% de ocupaççãoão
DIÂMETRO DO CABO em mm

DUTOS 3,3 4,6 5,6 6,1 7,4 7,9 9,4 13,5 15,8 17,8
½ 1 1 0 0 0 0 0 0 0 0
¾ 6 5 4 3 2 2 1 0 0 0
1 8 8 7 6 3 3 2 1 0 0
1 ¼ 16 14 12 10 6 4 3 1 1 1
1 ½ 20 18 16 15 7 6 4 2 1 1
2 30 26 22 20 14 12 7 4 3 2
2 ½ 45 40 36 30 17 14 12 6 3 3
3 70 60 50 40 20 20 17 7 6 6
3 ½ - - - - - - 22 12 7 6
4 - - - - - - 30 14 12 7


Elementos de InfraElementos de Infra--Estrutura para o Estrutura para o
Percurso HorizontalPercurso Horizontal
2
� O raio interno de uma curva deve ser de no mínimo 6 vezes
o diâmetro do duto. Quando este possuir um diâmetro
interno maior do que 50 mm, o raio interno da curva deverá
ser de no mínimo 10 vezes o diâmetro interno do duto. Para
cabos de F.O., o raio interno de uma curva deve ser de no
mínimo 10 vezes o diâmetro interno do duto;
� Utilizar dutos particionados, se a eletricidade for um dos
serviços compartilhados;
� A integridade de todos os elementos (fire-stopping) deverá
ser mantida;
� Caixas para outlets não deverão ser menores do que 50 mm
de largura, 75 mm de altura e 64 mm de profundidade.
Elementos de InfraElementos de Infra--Estrutura para o Estrutura para o
Percurso HorizontalPercurso Horizontal
Malha de distribuiMalha de distribuiçção embutida em pisoão embutida em piso
� Uma malha de piso de nível simples deverá estar no mesmo
plano e deverá ser acomodada em profundidade de
concreto de no mínimo 64 mm;
� Uma malha de piso de 2 níveis são aquelas acomodadas
em 2 planos diferentes. Um sistema de 2 níveis deverá ser
acomodado em no mínimo 100 mm de profundidade de
concreto;
� Caminhos multicanal são aqueles que contêm barreiras
internas separando as respectivas seções para cada
serviço específico, dentro de um único caminho. Deverão
ser embutidos em concreto, numa profundidade mínima de
75 mm.
Malha de distribuiMalha de distribuiçção embutida em pisoão embutida em piso Malha de distribuiMalha de distribuiçção embutida em pisoão embutida em piso
Malha de distribuiMalha de distribuiçção embutida em pisoão embutida em piso Malha de distribuiMalha de distribuiçção embutida em pisoão embutida em piso
3
Piso ElevadoPiso Elevado SuportadoSuportado porpor PedestaisPedestais
� Espaço mínimo entre painéis de cobertura e o piso deveria
ser de 150 mm, a fim de permitir a instalação de dutos para
acomodação dos cabos horizontais;
� Eletrodutos do tipo metal rígido, flexível ou PVC rígido;
� Um eletroduto simples entre o TR e a área de trabalho WA não
deve servir a mais do que 3 outlets (tomadas);
� Procure evitar que um lance de eletroduto tenha mais de 30 m
ou mais de 2 curvas de 90 graus entre 2 caixas de passagens.
OBS: Estes conceitos devem ser avaliados devido a evolução das
soluções em piso elevado. O mercado atualmente ofereçe soluções
de BAIXO PERFIL que atendem aos quesitos de encaminhamento dos
cabos.
Recomendações: ANSI/TIA/EIA 569B
DetalheDetalhe do do pisopiso suportadosuportado porpor PedestalPedestal
DetalheDetalhe do do pisopiso suportadosuportado porpor PedestalPedestal
foto cedida pela GTI Serviços
- instalador credenciado FCS -
DetalheDetalhe do do pisopiso suportadosuportado porpor PedestalPedestal
DetalheDetalhe do do pisopiso suportadosuportado porpor PedestalPedestal DetalheDetalhe do do pisopiso suportadosuportado porpor PedestalPedestal
4
Piso ElevadoPiso Elevado TermoplTermopláásticostico –– WIREFLOORWIREFLOOR
Cortesia Remaster
Foi desenvolvido pela REMASTER REMASTER para ser uma completa
solução de infra-estrutura a ser utilizada na informatização e
modernização de prédios onde se faz necessária a integração
de cabeamento estruturado, redes elétricas e piso elevado.
Essa solução permite uma alta velocidade de montagem e uma
grande flexibilidade de readequação de lay-out, assim como
torna extremamente fácil e rápida a inclusão de novos postos
de trabalho.
Apresentação:
Este sistema tem como característica:
• Baixo perfil;
• Inclui a solução de cabeamento estruturado e elétrico,
para áreas de escritório em geral.
• Atende às normas: ANSI/EIA/TIA 568 A/569 A, ABNT
NBR5410 e ABNT NBR 11802 para pisos elevados.
Piso ElevadoPiso Elevado –– WIREFLOORWIREFLOOR
Cortesia Remaster
Placa - Vista Inferior
Piso ElevadoPiso Elevado –– WIREFLOOR WIREFLOOR -- componentescomponentes
Detalhe de fenda de retirada das placas
Detalhe Guia para Furação
Essa marcação tem a função de ser guia
para furação da tampa de acesso
Placa - Vista Inferior
Cortesia Remaster
PEDESTAL CENTRAL
Cortesia Remaster
Piso ElevadoPiso Elevado –– WIREFLOOR WIREFLOOR -- componentescomponentes
Tem função de interligar as
as placas e de ser apoio
central, garantindo assim a
resistência mecânica.
PEDESTAL DE ACABAMENTO
Utilizado para fazer o apoio das placas no
perímetro do ambiente e nas áreas de recorte .
Caixa de Acesso Redonda Caixa de Acesso Quadrada
Novidade para o segundo
semestre
Cortesia Remaster
Piso ElevadoPiso Elevado –– WIREFLOOR WIREFLOOR -- componentescomponentes
Ambiente com piso Wirefloor já instalado
Cortesia Remaster
Vista do Vista do Piso ElevadoPiso Elevado –– WIREFLOOR WIREFLOOR
5
Placa com recorte curvo
Placa com recorte curvo
Todo recorte curvo é feito na
obra com ferramentas
de fácil manuseio.
Cortesia Remaster
DetalheDetalhe de de acabamentoacabamento –– WIREFLOOR WIREFLOOR
Cortesia Remaster
DetalheDetalhe do do LanLanççamentoamento dos dos CabosCabos
Instalação da Rede Elétrica e
Cabeamento Estruturado
Cortesia Remaster
DetalheDetalhe do do LanLanççamentoamento dos dos CabosCabos
Cortesia Remaster
DistribuiDistribuiççãoão de de EnergiaEnergia –– WIREFLOOR WIREFLOOR
•A distribuição de energia é implementada através de cabos de
engate rápido polarizado MASTERINNERGY em dutos com
blindagem metálica flexível.
•Composto por 9 cabos flexíveis de 2,5 mm sendo 04 cabos para
fase, 04 para neutro e 1 para aterramento das massas metálicas e
das fases.
•As Caixas de conexão elétricas são blindadas podendo ser
implementadas em 3 ou 4 tomadas NEMA 5-15R.
Detalhe do Quadro Elétrico
Cortesia Remaster
RedeRede ElEléétricatrica –– WIREFLOOR WIREFLOOR -- componentescomponentes
Cabo de Alimentação
Utilizado para conectar a malha de
distribuição sob o piso elevado ao quadro
de energia.
Detalhe do engate com trava
Cortesia Remaster
A trava de segurança para conectar os cabos na caixa de elétrica.
RedeRede ElEléétricatrica –– WIREFLOOR WIREFLOOR -- componentescomponentes6
Caixa Elétrica
Cortesia Remaster
Possui conectores de engate rápido e
polarização, o que assegura perfeita
conexão entre cabos energizados e caixas
de tomadas assegurando total
confiabilidade ao sistema.
RedeRede ElEléétricatrica –– WIREFLOOR WIREFLOOR -- componentescomponentes
Caixa de Distribuição
Cabo de Interligação
Cortesia Remaster
RedeRede ElEléétricatrica –– WIREFLOOR WIREFLOOR -- componentescomponentes
É utilizada para derivar os circuitos na
distribuição horizontal da rede elétrica.
Pode também ser aplicada
posteriormente para expandir circuitos e
pontos elétricos para novos usuários.
Possui blindagem flexível assegurando
proteção contra interferência eletromagnética.
Montados em vários comprimentos para
adequação a necessidade de projeto.
Fotos de infraFotos de infra--estruturasestruturas Fotos de infraFotos de infra--estruturasestruturas
Fotos de infraFotos de infra--estruturasestruturas Fotos de infraFotos de infra--estruturasestruturas
7
Malha de distribuiMalha de distribuiçção de tetoão de teto
� Os elementos de fixação de caminhos em
teto deverão permitir a fixação de caminhos
a uma altura mínima de 75 mm acima de
eventuais tetos falsos.
Fotos de infraFotos de infra--estruturasestruturas
Canaletas aparentes
� Instaladas quando há falta de
elementos de distribuição e
bem aplicadas quando as
paredes que as suportarão são
feitas de alvenaria;
� A área interna de uma
canaleta deve permitir
ocupação que varia de 40 a
60%, dependendo do raio de
curvatura dos cabos
instalados;
� Verificar cuidadosamente o
raio mínimo de curvatura dos
cabos, quando existirem
curvas no trajeto da infra-
estrutura.
ArmArmáário de Telecomunicario de Telecomunicaççõesões
� A iluminação do TR deverá possuir no mínimo de 540 Lux;
� O TR não deverá ser suportado por teto falso, para facilitar o
roteamento de cabos horizontais;
� No mínimo uma parede coberta com madeiras que permitam a
fixação de hardwares de conexão;
� Tamanho mínimo da porta deverá ser 910 mm de largura por
2.000 mm de altura e ter sua abertura voltada para fora do TR;
� Um mínimo de duas tomadas de força (ex. 20 A – 120V e/ou 13
A – 220 V) deverão estar disponíveis a partir de circuitos
elétricos dedicados;
� As tomadas de força deveriam ser colocadas nas paredes, em
intervalos máximos de 1,8 metros em alturas conforme
definido nas normas da ABNT.
� Deverá acessar o ponto principal de aterramento do edifício;
� Sua dimensão deve ser baseada na área servida, ou seja 01 TR
para até 1000m2;
� Para áreas menores do que 100 m2, utilizar gabinetes de parede.
Se a área estiver entre 100 e 500m2, utilizar gabinetes tipo armário
(racks);
� As dimensões mínimas do TR devem ser de 3x2,2 m para até 500
m2, 3x2,8 m para 800 m2 e 3x3,4 m para até 1.000 m2;
� Espaço utilizado pelo TR, não deverá ter distribuição elétrica a
não ser aquela necessária para os equipamentos de
telecomunicação;
� Se a área a ser atendida for maior do que 1.000m2 ou o ponto
(outlet) for mais distante do que 90 m, TR adicionais devem ser
considerados.
ArmArmáário de Telecomunicario de Telecomunicaççõesões
–DIMENSIONAMENTO DE ARMÁRIOS DE TELECOMUNICAÇÕES

Área atendida ( m2) WA( 10m2) Nr pontos Dimensões
100 10 20 Rack de Parede ou
gabinete
100<A<500 11 a 49 22 a 98 Shaft de 2,60x0,60 ,
gabinetes ou racks
500 50 100 Sala 3,0x2,2m
800 80 160 Sala 3,0x2,8m
1000 100 200 Sala 3,0x3,4m
>1000
 Recomenda-se a
instalação de um
segundo TC


ArmArmáário de Telecomunicario de Telecomunicaççõesões
8
Fotos de infraFotos de infra--estruturasestruturas
Percursos verticais ou Percursos verticais ou backbonebackbone
� Para dutos de passagem (sleeves), a norma recomenda no
mínimo 2 dutos de 4” de reserva, além dos ocupados;
� Para interligação de salas de Telecomunicações dentro do
mesmo pavimento;
� Não instalar dutos em shafts de elevadores devido a ruídos
eletromagnéticos;
� Quando os telecommunication room não estiverem
colocados verticalmente, deverão ser providos dutos
interligando-os;
� Suportes para cabos de Backbone do tipo gancho ou anel
deverão suportar no máximo 50 cabos de 4 pares ou
equivalentes em peso (UTP/STP ou fibras ópticas);
� Os caminhos de distribuição de backbone interno deverão
estar configurados na topologia estrela.
� Os caminhos destinados a atender ao backbone entre
edifícios deverão considerar os requisitos de distância e
ambiente para suportar os diversos tipos de cabos;
� Todos os dutos deverão ser protegidos contra fogo;
� Durante o estágio inicial de planejamento, todos os edifícios
identificados no projeto deverão ter seus respectivos
desenhos com a infra-estrutura de telecomunicação
totalmente desenvolvida, incluindo os dutos entre os edifícios.
O eletroduto de entrada deve ser de no mínimo 4" ou 100 mm
para cada 5.000 m2 de área útil servida.
Percursos verticais ou Percursos verticais ou backbonebackbone
Fotos de infraFotos de infra--estruturasestruturas
SleevesSleeves Sala de EquipamentoSala de Equipamento
� Área de localização que permita expansões futuras e facilidade de
movimentação para os equipamentos de grande porte;
� A área da sala de equipamentos ou SEQ deverá prover 0,07 m²
para cada 10 m² de espaço na Work Area, e o tamanho não deverá
ser menor do que 14 m²;
� Temperatura e umidade controlada na faixa de 18 a 24 graus
centigrados, com 30 a 50% de umidade;
� Um eletroduto de no mínimo 1 ½” deverá estar disponível para
interligação do Equipment Room ao ponto central de aterramento
do edifício;
9
Sala de EquipamentoSala de Equipamento
• As dimensões para a área da SEQ deve ser para até 100 WAs
14 m2, de 101 à 400 WAs 37 m2, de 401 à 800 WAs 74 m2 e de
801 à 1.200 WAs 111m2;
• Deverá ser utilizada proteção secundária contra voltagem ou
pico de corrente para equipamentos eletrônicos que estão
conectados a cabos (campus backbone) que se estendam
entre edifícios;
• Obviamente no projeto da SEQ devem ser considerados: no
break, caminhos de acesso, aterramento, carga do piso,
interferências eletromagnéticas e "fire-stopping".
Sala de EquipamentosSala de Equipamentos
Entrance Entrance FacilitiesFacilities
� Trata-se de um local que funciona como ponto de intersecção
entre os backbones que interligam os diversos edifícios, além
de conter o ponto de demarcação de rede externa provida pela
operadora telefônica. O distribuidor geral de entradas pode
também abrigar equipamentos de telecomunicações. Como
principais considerações, temos:
� Devem conter dutos para backbone entre edifícios e prover
espaço para entrada e terminação dos cabos que compõem o
sistema de backbone;
� As instalações de Entrada devem estar localizadas em área
não sujeita a umidade excessiva e tão próximo quanto
possível da entrada principal do edifício. Não instalar teto
falso dentro do EF;
� Dimensões mínimas para permitir as devidas terminações.
Fotos de InfraFotos de Infra--EstruturasEstruturas
SeparaSeparaçção de Fontes de Energia Eletromagnão de Fontes de Energia Eletromagnééticasticas
� Se a energia elétrica é um dos serviços que compartilham um mesmo
duto, esse deverá estar devidamente dividido em partes. Separação
mínima entre redes de telecomunicações e circuitos de energia de até
20 A/127 V ou 13A/240 V segundo a Norma EIA/TIA 569A de 1997;
� Os equipamentos fotocopiadores devem ser localizados numa
distância maior do que 3 metros do Equipment Room;
� A distância mínima de 120 mm de lâmpadas fluorescentes deverá ser
respeitada;
� A distância entre cabos de telecomunicações metálicos e de linhas de
força maiores do que 480 V deverá ser de no mínimo 3 metros;
� Os pontos de cross-connects, deverão ser localizados a uma
distância de 6 metros de painéis de distribuição elétrica e
transformadores acima de 480 V.
